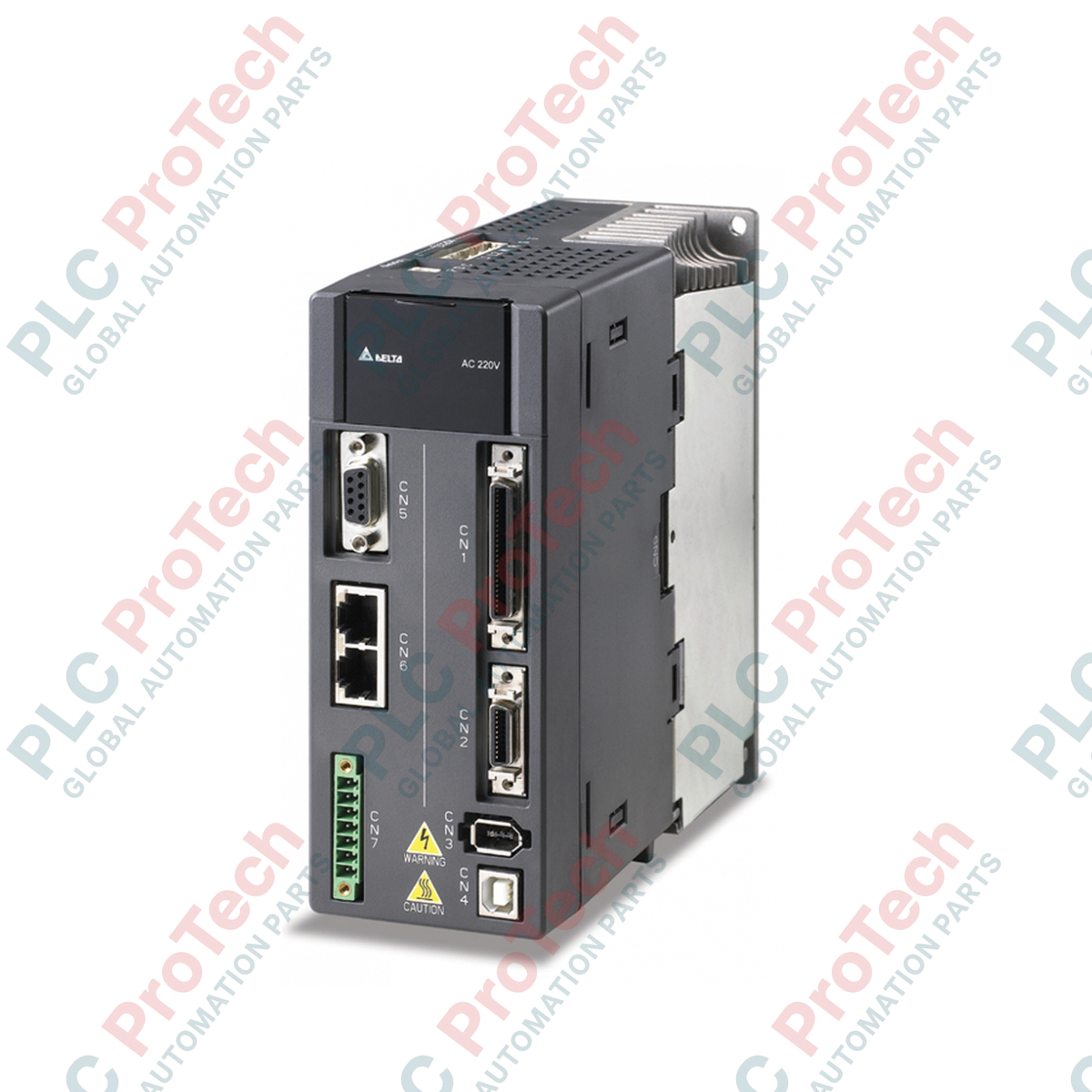

محرك سيرفو AC Delta ASD-A2-0721-F من سلسلة ASDA-A2

نظرة عامة على أداء التحكم في الحركة

إن  Delta ASD-A2-0721-F (ASD-A2-0721-F) هو مشغل سيرفو رقمي للتيار المتردد عالي النطاق الترددي، صُمم ضمن سلسلة ASDA-A2 الرائدة من Delta للتحكم عالي الأداء في الحركة. ويُستخدم في الصناعات المؤتمتة التي تتطلب أداءً عالياً—مثل آلات وضع الملصقات عالية السرعة، وأنظمة الالتقاط والوضع لأشباه الموصلات، وخطوط التغليف ذات القص الطائر، وشبكات نسج المنسوجات متعددة المحاور—حيث ينظم محركات السيرفو المتزامنة ذات المغناطيس الدائم. ومن خلال دمج خوارزميات متقدمة للتحكم في حلقة الموضع مع المزامنة الفورية للعتاد، يوفر المشغل استجابات سريعة للحلقة، ويقلل التجاوز الميكانيكي، ويحمي الآليات عالية السرعة من أخطاء التموضع أثناء تغيرات الحمل المفاجئة.

هيكلية التحكم وبنية مرحلة القدرة

صُمم جهاز التحكم في الحركة هذا بقدرة 750 W للدمج مع شبكة أحادية الطور بجهد 220 VAC، ويعمل ضمن حدود تحمل الجهد الصناعي القياسية. ويستخدم المشغل تقنية التبديل المتقدمة لتضمين عرض النبضة بمتجه الفضاء (SVPWM) لتوليد أشكال موجية ناعمة وجيبية لتيار الخرج إلى ملفات المحرك، ما يقلل بشكل كبير تموج العزم وارتفاع حرارة المحرك. وبصفته إصداراً من الطراز "F"، يضم هذا المشغل إمكانات متقدمة لواجهة الاتصال CANopen إلى جانب مداخل النبض/الاتجاه الرقمية القياسية والمداخل التناظرية. وتتميز بنية المشغل بواجهة تغذية راجعة عالية الكثافة بدقة 20 بت، ودائرة مقاومة كبح تجديدي مدمجة، ومرشحات متقدمة للكبت التلقائي للتعامل مع الرنين الميكانيكي.

مصفوفة الأداء الفني

التشخيص الصناعي والأسئلة الشائعة

كيف يمكن مسح خطأ اتصال المشفر (ALE011) عند بدء تشغيل النظام؟

يشير العطل ALE011 إلى فشل في وصلة البيانات التسلسلية بين واجهة مشفر المشغل والمحرك. افحص أولاً كابل التغذية الراجعة عالي المرونة بحثاً عن أسلاك داخلية مكسورة أو موصلات منبعجة. وتأكد من خلو دبابيس الموصل من تلوث سائل القطع أو الغبار المعدني. وأخيراً، تأكد من تثبيت جديلة تدريع الكابل بالكامل بإحكام في لوحة تأريض المشغل لمنع ضوضاء التبديل عالية التردد الناتجة عن PWM من إفساد تدفق البيانات التسلسلية بدقة 20 بت.

ما الإجراء الذي ينبغي اتخاذه إذا ارتفعت حرارة المقاومة التجديدية الداخلية أثناء عمليات العكس الدورية؟

عندما تؤدي عمليات التشغيل والإيقاف المتكررة أو ملفات خفض المحور الرأسي ذات الحمل الثقيل إلى حدوث أحمال زائدة حرارية تجديدية (ALE05)، لا تستطيع المقاومة المدمجة تبديد الطاقة الحركية المرتجعة بأمان. عطّل دائرة المقاومة الداخلية بإزالة وصلة الجمبر المركبة من المصنع من أطراف القدرة. ركّب مقاومة كبح صناعية خارجية ذات سعة أعلى بين الطرفين P وD، وحدّث معلمات المقاومة والقدرة المطابقة ضمن بنك معلمات المشغل.

هل يستطيع المشغل ASD-A2-0721-F تشغيل محرك بقدرة 750 W من شركة مصنّعة أخرى؟

رغم أن المشغل مُحسّن لمحركات Delta المتزامنة ذات المغناطيس الدائم من سلسلة ECMA، فإنه يستطيع تشغيل محركات من جهات مصنّعة أخرى شريطة توافقها مع جهد المشغل أحادي الطور البالغ 220 V ومعايير الخرج الخاصة به. ويتطلب هذا الإعداد إدخال معلمات أقطاب المحرك المستهدف ومقاومة ملفاته ومحاثتها يدوياً في المشغل، يتبعه ضبط تلقائي ثابت أو دوراني كامل لمعايرة حلقات التيار.

إرشادات التشغيل الميداني والتوصيل

• التوافق مع أطراف الجهد الرئيسية: وصّل خطوط مصدر التغذية الوارد أحادي الطور بجهد 220 VAC حصراً إلى طرفي القدرة L1 وL2. وصّل خطوط السيرفو الخارجة إلى الأطراف U وV وW. لا توصّل خطوط التغذية الواردة مطلقاً إلى الأطراف U أو V أو W، لأن تطبيق جهد الخط الخام مباشرة على كتلة عاكس الخرج IGBT ذات الحالة الصلبة سيؤدي إلى تلف حراري فوري لمرحلة التبديل.

• توجيه كابل الإشارة عالي المرونة: مرّر خط إشارة المشفر منخفض الجهد بدقة 20 بت بعيداً تماماً عن خطوط المحرك عالية الجهد U وV وW وكابلات التيار المتردد الرئيسي. حافظ على مسافة لا تقل عن 200 mm في حوامل الكابلات المفتوحة، أو استخدم مسارات مستقلة من قنوات معدنية مؤرضة. ويمنع ذلك الاقتران الحثي عالي التردد من التسبب في اهتزاز التموضع أو أخطاء التتبع في حلقة التحكم.

• إنهاء ناقل CANopen وتدريعه: عند استخدام بنية ناقل CANopen المضمنة في الإصدار من النوع "F"، تأكد من وضع مقاومة إنهاء للناقل بقيمة 120 أوم عند عقدتي البداية والنهاية الفعليتين لحلقة الشبكة. استخدم كابلات زوجية ملتفة ومدرعة مخصصة لـ CAN_H وCAN_L، وصّل التدريع بالأرضي عند كل واجهة مشغل لإزالة حالات انخفاض الإشارة ومهلات دوران الرمز الناتجة عن ضوضاء التداخل الكهرومغناطيسي.

• المسافات الحرارية وتبديد الحرارة: ثبّت هيكل IP20 عمودياً على لوحة فرعية معدنية مسطحة غير مطلية لتحقيق أقصى قدر من التأريض البنيوي وانتقال الحرارة. حافظ على حدود محيطية مفتوحة لا تقل عن 50 mm على كلا الجانبين، ومسافة رأسية لا تقل عن 120 mm أعلى هيكل المشغل وأسفله. افحص الوحدة بانتظام للتأكد من بقاء قنوات التبريد الداخلية خالية من الألياف المحمولة جواً أو رذاذ الشحوم أو الحطام الموصل.
