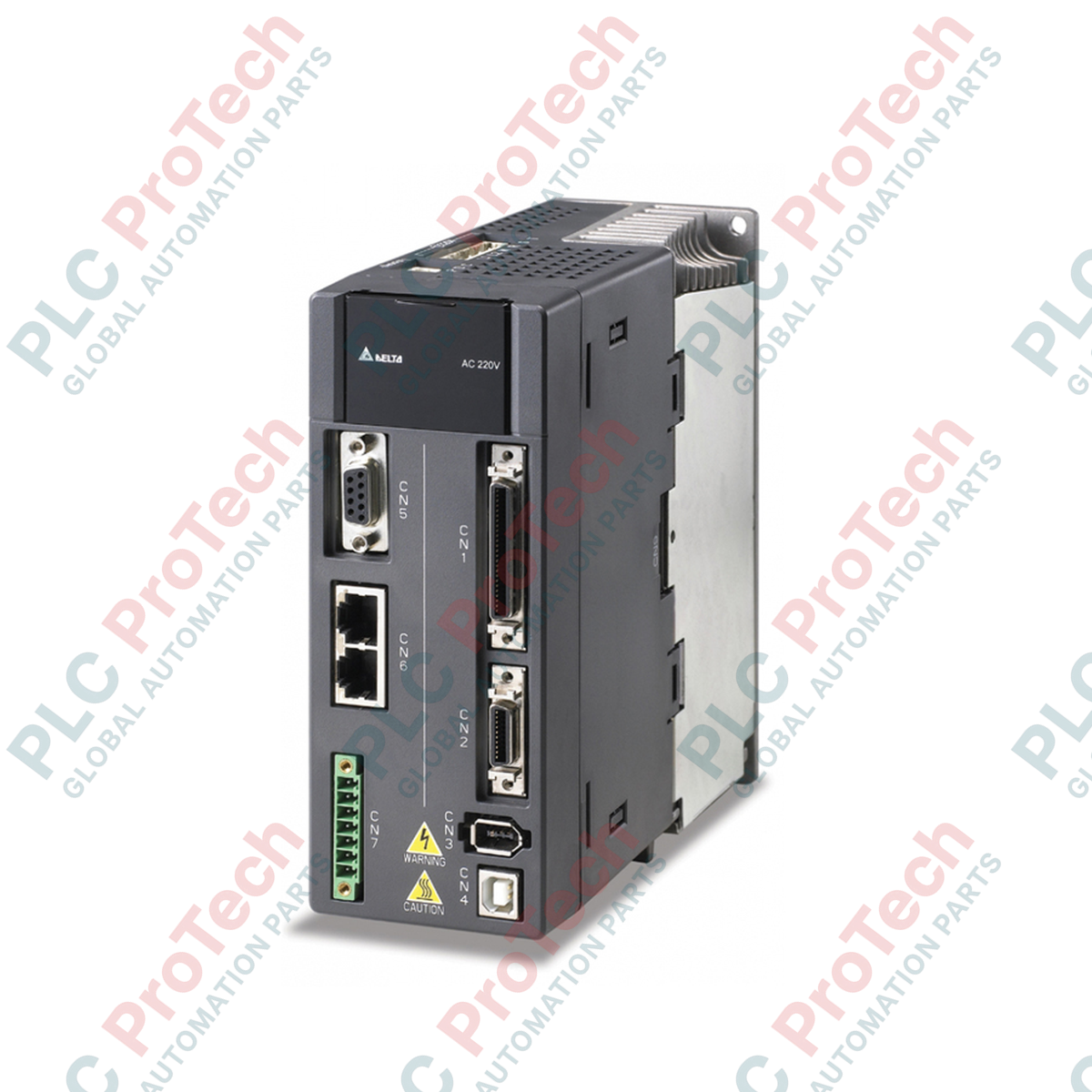

دلتا ASD-A2-1021-E محرك سيرفو تيار متردد سلسلة ASDA-A2

نظرة عامة على أداء التحكم في الحركة

يُعد Delta ASD-A2-1021-E (ASD-A2-1021-E) محرك سيرفو رقمي عالي النطاق الترددي يعمل بالتيار المتردد، تم تصميمه ضمن سلسلة التحكم في الحركة عالية الأداء ASDA-A2 من دلتا. يُستخدم هذا المحرك في صناعات مؤتمتة متطلبة مثل آلات الوسم عالية السرعة، وأنظمة الفحص البصري الدقيقة، وخطوط التعبئة متعددة المحاور، وشبكات معالجة النسيج. يتحكم هذا المحرك في محركات سيرفو متزامنة ذات مغناطيس دائم. من خلال دمج خوارزميات متقدمة للتحكم في حلقة الموضع مع تزامن الأجهزة في الوقت الحقيقي، يوفر المحرك استجابات سريعة للحلقة، ويقلل من تجاوز الحركة الميكانيكية، ويحمي الآليات عالية السرعة من أخطاء التمركز أثناء التغيرات المفاجئة في الحمل.

هيكلية التحكم والطاقة

تم تصميم وحدة التحكم في الحركة هذه بقوة 1 كيلو واط للاندماج في شبكة تيار متردد أحادي الطور 220 فولت، وتعمل ضمن حدود الجهد الصناعية القياسية. يستخدم المحرك تقنية تعديل عرض النبضة ذات المتجه الفضائي (SVPWM) المتقدمة لتوليد موجات تيار خرج ناعمة وجيبية إلى لفائف المحرك، مما يقلل بشكل كبير من تموج العزم وتسخين المحرك. كنسخة من طراز "E"، يدمج هذا المحرك قدرات متقدمة لشبكة الحافلات الميدانية إلى جانب واجهات النبض/الاتجاه الرقمية والتناظرية القياسية. تتميز بنية المحرك بواجهة تغذية راجعة عالية الدقة 20-بت، ودائرة مقاومة فرملة متجددة مدمجة، ومرشحات قمع تلقائية متقدمة لإدارة الرنين الميكانيكي.

مصفوفة الأداء الفني

التشخيص الصناعي والأسئلة الشائعة

كيف يمكن مسح خطأ اتصال المشفر (ALE011) عند بدء تشغيل النظام؟

يشير خطأ ALE011 إلى فشل في رابط البيانات التسلسلية بين واجهة مشفر المحرك والمحرك نفسه. أولاً، تحقق من كابل التغذية الراجعة عالي المرونة بحثًا عن خيوط داخلية مكسورة أو موصلات مضغوطة. تأكد من خلو دبابيس الموصل من تلوث سوائل القطع أو غبار معدني. وأخيرًا، تحقق من تثبيت جديلة درع الكابل بشكل محكم على لوحة تأريض المحرك لمنع تشويش تبديل PWM عالي التردد من إفساد تدفق البيانات التسلسلية 20-بت.

ما الإجراء الواجب اتخاذه إذا ارتفعت حرارة المقاومة التجديدية الداخلية أثناء الانعكاسات الدورية؟

عندما تؤدي عمليات بدء وإيقاف متكررة أو ملفات خفض المحور الرأسي الثقيلة إلى تحميل حراري متجدد (ALE05)، لا تستطيع المقاومة المدمجة تبديد الطاقة الحركية المرتجعة بأمان. قم بإيقاف تشغيل دائرة المقاومة الداخلية عن طريق إزالة وصلة القفز المثبتة من المصنع من أطراف الطاقة. قم بتركيب مقاومة فرملة صناعية خارجية ذات سعة أعلى عبر الأطراف P وD، وقم بتحديث معلمات المقاومة والطاقة المطابقة في بنك معلمات المحرك.

هل يمكن لمحرك ASD-A2-1021-E تشغيل محرك بقوة 1.0 كيلو واط من مصنع آخر؟

بينما تم تحسين المحرك لسلسلة ECMA من دلتا لمحركات السيرفو المتزامنة ذات المغناطيس الدائم، يمكنه تشغيل محركات من طرف ثالث بشرط أن تتطابق مع جهد التشغيل 220 فولت أحادي الطور وتصنيفات الخرج. يتطلب هذا التكوين إدخال يدوي لمعلمات عدد أقطاب المحرك، ومقاومة اللف، ومقاييس الحث في المحرك، متبوعًا بضبط تلقائي كامل ثابت أو دوار لمعايرة حلقات التيار.

إرشادات التكليف الميداني والتوصيل الكهربائي

• الامتثال لأطراف الجهد الرئيسي: قم بتوصيل خطوط إمداد التيار المتردد أحادي الطور 220 فولت الواردة بدقة إلى أطراف الطاقة L1 وL2. وصل خطوط السيرفو الخارجة إلى الأطراف U وV وW. لا تقم بتوصيل خطوط التيار الوارد إلى الأطراف U أو V أو W، حيث إن تطبيق جهد الخط الخام مباشرة على وحدة العاكس IGBT الصلبة سيؤدي إلى تلف حراري فوري لمرحلة التبديل.

• توجيه كابل الإشارة عالي المرونة: قم بتوجيه خط إشارة المشفر منخفض الجهد 20-بت بشكل منفصل تمامًا عن خطوط المحرك عالية الجهد U وV وW وكابلات التيار المتردد الرئيسية. حافظ على مسافة لا تقل عن 200 مم في صواني الكابلات المفتوحة أو استخدم مواسير معدنية مستقلة ومؤرضة. هذا يمنع التداخل الحثي عالي التردد من توليد اهتزازات تموضع أو أخطاء تتبع في حلقة التحكم.

• المسافات الحرارية وتبديد الحرارة: قم بتركيب الهيكل IP20 عموديًا على لوحة فرعية معدنية مسطحة غير مطلية لتعظيم التأريض الهيكلي ونقل الحرارة. حافظ على حد مفتوح لا يقل عن 50 مم على الجانبين وفتحة رأسية لا تقل عن 120 مم فوق وتحت غلاف المحرك. افحص الوحدة بانتظام لضمان بقاء قنوات التبريد الداخلية خالية من الألياف المحمولة جواً، ورذاذ الشحوم، أو الحطام الموصل.
