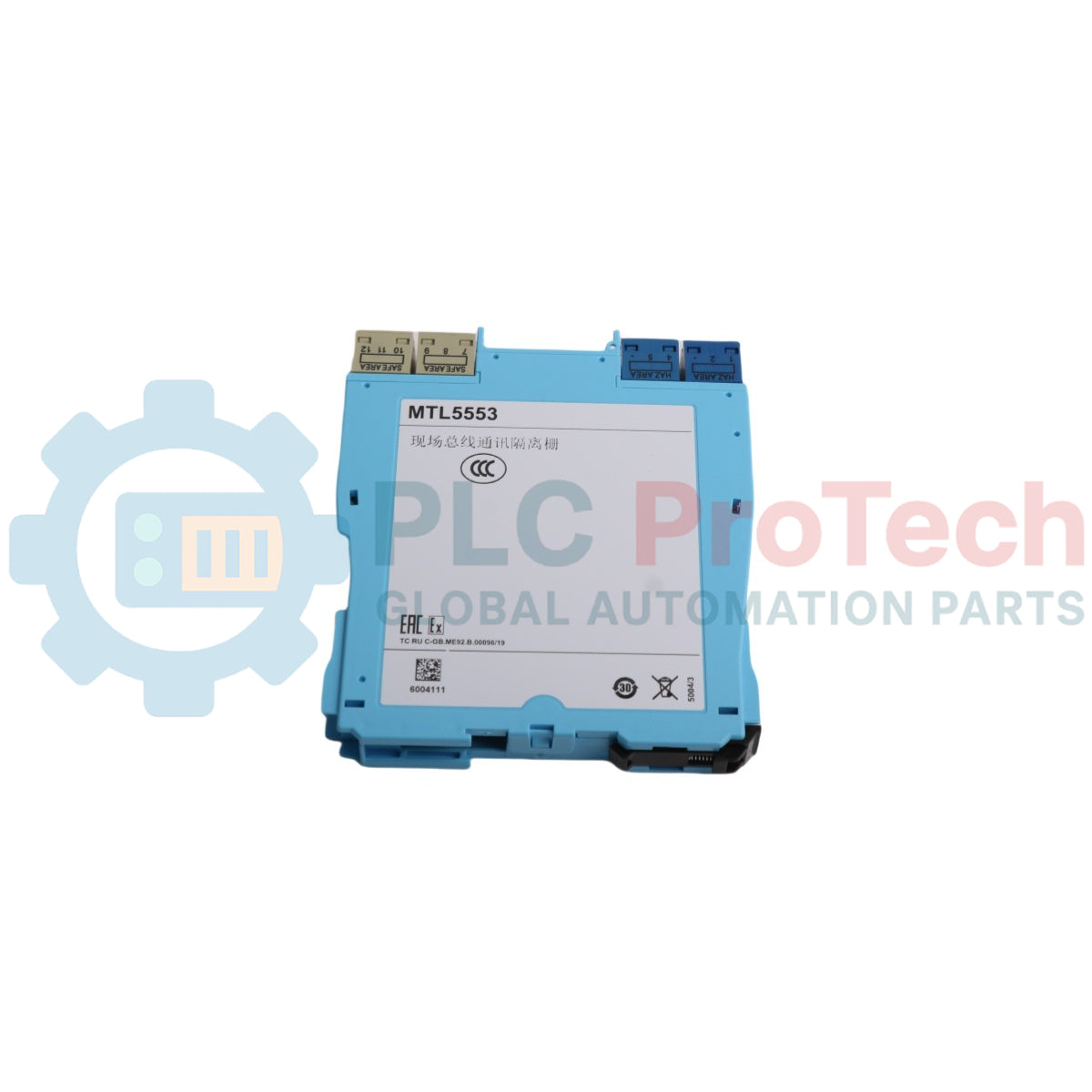

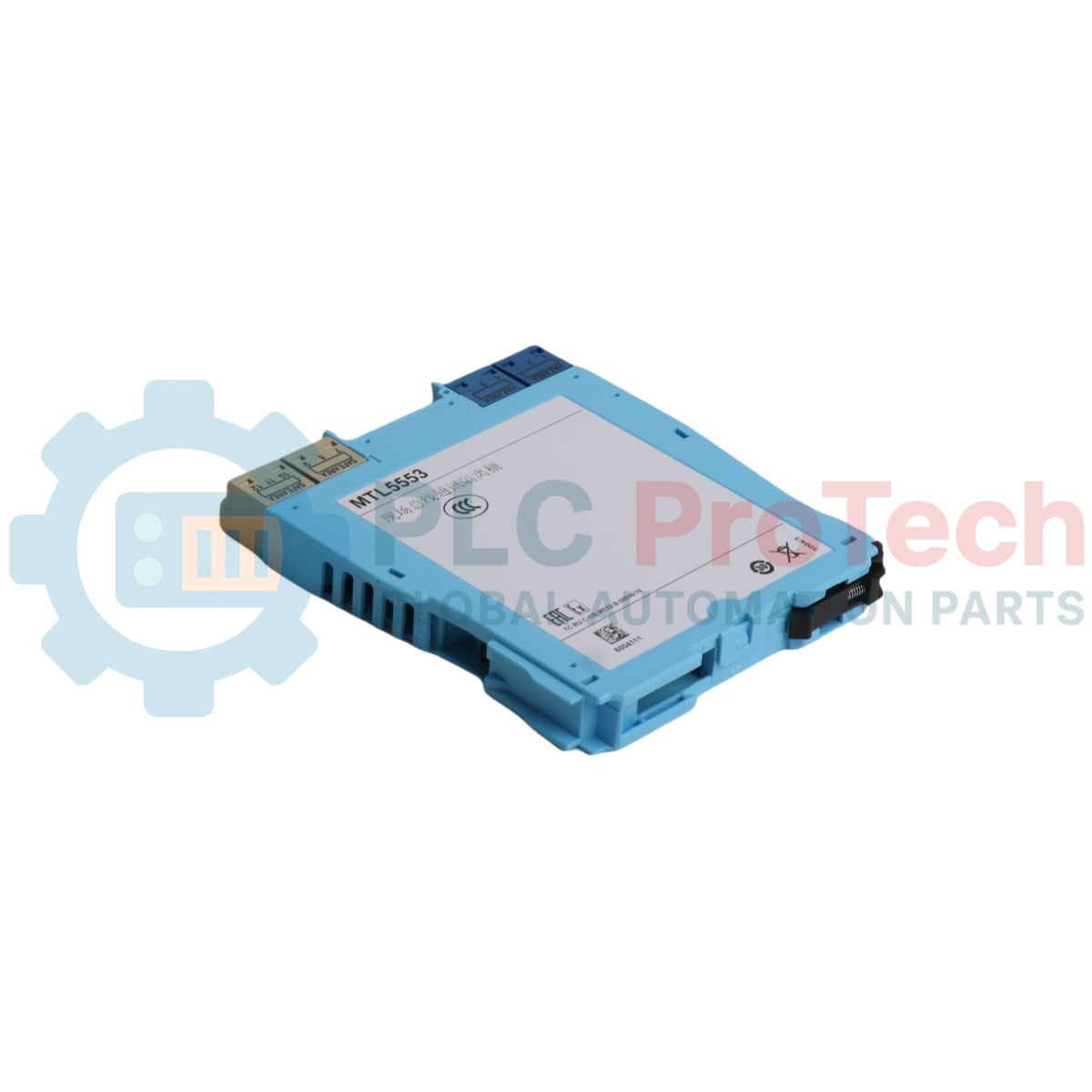

عازل/مزود طاقة لأجهزة الإرسال ثنائية السلك من سلسلة Eaton MTL5500، الطراز MTL 5553

نظرة عامة على المنتج

إن  MTL 5553 (MTL5553) هو وحدة عزل ومصدر طاقة أحادية القناة عالية الأداء، صُممت للتوصيل البيني مع أجهزة الإرسال ثنائية الأسلاك بتيار 4-20 mA الموجودة في المناطق الخطرة. وبصفته مكوّنًا أساسيًا من سلسلة MTL5500، فإنه يوفر طاقة تيار مستمر منظمة للمعدة الحقلية، مع عزل إشارة 4-20 mA في الوقت نفسه لنظام التحكم في المنطقة الآمنة. تُستخدم هذه الوحدة كمعدة قياسية في مصافي النفط العالمية والمصانع الكيميائية ومنشآت معالجة المياه، حيث يمثل التخلص من حلقات التأريض وسلامة الإشارة أولوية قصوى. ومن خلال توفير عزل ثلاثي المنافذ، تضمن MTL 5553 ألا تؤثر الضوضاء الكهربائية أو الأعطال في جانب الحقل سلبًا في دقة نظام DCS أو PLC، مع الحفاظ على متغيرات العملية الحرجة ضمن حدود التشغيل الآمنة.

التهيئة الفنية (تحليل متعمق)

صُممت MTL 5553 لحلقات العمليات عالية التوافر، مع التركيز على الفصل الجلفاني ونقل الإشارة منخفض الممانعة.

• العزل ثلاثي المنافذ: توفر الوحدة فصلًا كهربائيًا كاملًا بين المدخل (المنطقة الخطرة) والمخرج (المنطقة الآمنة) ومصدر الطاقة. وتُعد هذه البنية ضرورية لمنع أخطاء الجهد ذي النمط المشترك وحماية إلكترونيات غرفة التحكم الحساسة.

• شفافية HART: تتوافق الوحدة بالكامل مع بروتوكول HART (المحوّل البعيد القابل للعنونة عبر الناقل). ويسمح ذلك بمرور الإشارة الرقمية FSK عبر العازل دون توهين، ما يتيح تهيئة أجهزة الإرسال الذكية ومراقبتها عن بُعد باستخدام وحدة طرفية محمولة أو برنامج حاسوبي.

• قيادة جهاز الإرسال: تُحسَّن الوحدة خصيصًا لأجهزة الإرسال ثنائية الأسلاك، إذ توفر جهدًا مستمرًا لا يقل عن 16.5 VDC عند 20 mA. ويضمن ذلك حصول الأجهزة الحقلية ذات الممانعة الداخلية العالية أو التوصيلات الكبلية الطويلة على جهد كافٍ للعمل عبر نطاق 4-20 mA بأكمله.

• منطق نقل الإشارة: تستخدم الدائرة محولات عالية الخطية لعكس تيار الحقل إلى المنطقة الآمنة بدقة نقل أفضل من 16 uA، ما يضمن بقاء بيانات العملية عالية الدقة.

المواصفات الفنية

الأسئلة الشائعة الفنية

السؤال 1: كيف تتعامل MTL 5553 مع حدوث قصر كهربائي في المنطقة الخطرة؟

الإجابة 1: تتضمن الوحدة دائرة مدمجة للحد من التيار. فإذا حدث قصر في أسلاك الحقل، تحد الوحدة تيار الخرج إلى مستوى آمن، فتحمي المكونات الداخلية وتمنع تلف حامل مصدر الطاقة.

السؤال 2: هل يمكن استخدام هذه الوحدة مع مصادر التيار ثلاثية الأسلاك؟

الإجابة 2: تُحسَّن MTL 5553 أساسًا لأجهزة الإرسال ثنائية الأسلاك، حيث تتشارك الطاقة والإشارة الزوج نفسه. أما بالنسبة إلى مصادر التيار ثلاثية الأسلاك، فعادةً ما تكون مصادر طاقة المكررات مثل MTL 5541 أو ما شابهها أكثر ملاءمة لبنية التوصيل.

السؤال 3: هل تتوافق MTL 5553 مع حمل قدره 250 Ohm على جانب DCS؟

الإجابة 3: نعم، يمكن لخرج المنطقة الآمنة قيادة مقاومة حمل قصوى تبلغ 600 Ohm، ما يجعلها متوافقة بالكامل مع المقاومات القياسية البالغة 250 Ohm، والمستخدمة لتحويل إشارة 4-20 mA إلى إشارة 1-5 V لنظام PLC.

دليل الهندسة والتركيب

• التركيب على اللوحة الخلفية: تأكد من تثبيت الوحدة بصورة صحيحة على اللوحة الخلفية لسلسلة MTL5500. وتحدد بنية اللوحة الخلفية مواقع أطراف جانبي "الآمن" و"الخطر" للحفاظ على الفصل المادي اللازم البالغ 50 mm بين دوائر IS وغير IS.

• مقاومة الخط: عند تشغيل التوصيلات الكبلية الطويلة، تحقق من أن إجمالي مقاومة الحلقة (مقاومة الكبل + الحد الأدنى لمقاومة تشغيل جهاز الإرسال) لا يتجاوز قدرة القيادة التي يوفرها مصدر 16.5 VDC.

• فصل مصدر الطاقة: استخدم مصدر طاقة ثابتًا بجهد 24 VDC للوحة الخلفية. وعلى الرغم من أن الوحدة تقبل حتى 35 VDC، فإن التشغيل عند جهد يقارب 24 VDC يقلل تبديد الحرارة ويمدّد متوسط الزمن بين الأعطال (MTBF) للمكثفات الداخلية.

المزايا الهندسية

يفضل مهندسو المواقع استخدام MTL 5553 بفضل تصميمها النحيف ذي العرض 16 mm، الذي يتيح كثافة تركيب عالية جدًا في خزائن التوصيل. كما يوفر تصنيف العزل العالي (حتى 250 V rms) راحة البال في المنشآت التي تعاني من تداخل كهرومغناطيسي مرتفع أو أنظمة تأريض غير مستقرة. علاوةً على ذلك، تضمن شفافية الوحدة أمام الإشارات الرقمية استعدادها لتطبيقات الصناعة 4.0 وإنترنت الأشياء الصناعي (IIoT)، حيث تُستخدم بيانات الأجهزة الحقلية بصورة متزايدة في الصيانة التنبؤية وإدارة الأصول.
