الشركة المصنعة: EATON
رقم المنتج: MTL831C
Country of origin:المملكة المتحدة
نوع المنتج: مرسل تماثلي
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1100ج
Dimensions: 17 سم × 13 سم × 3.5 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

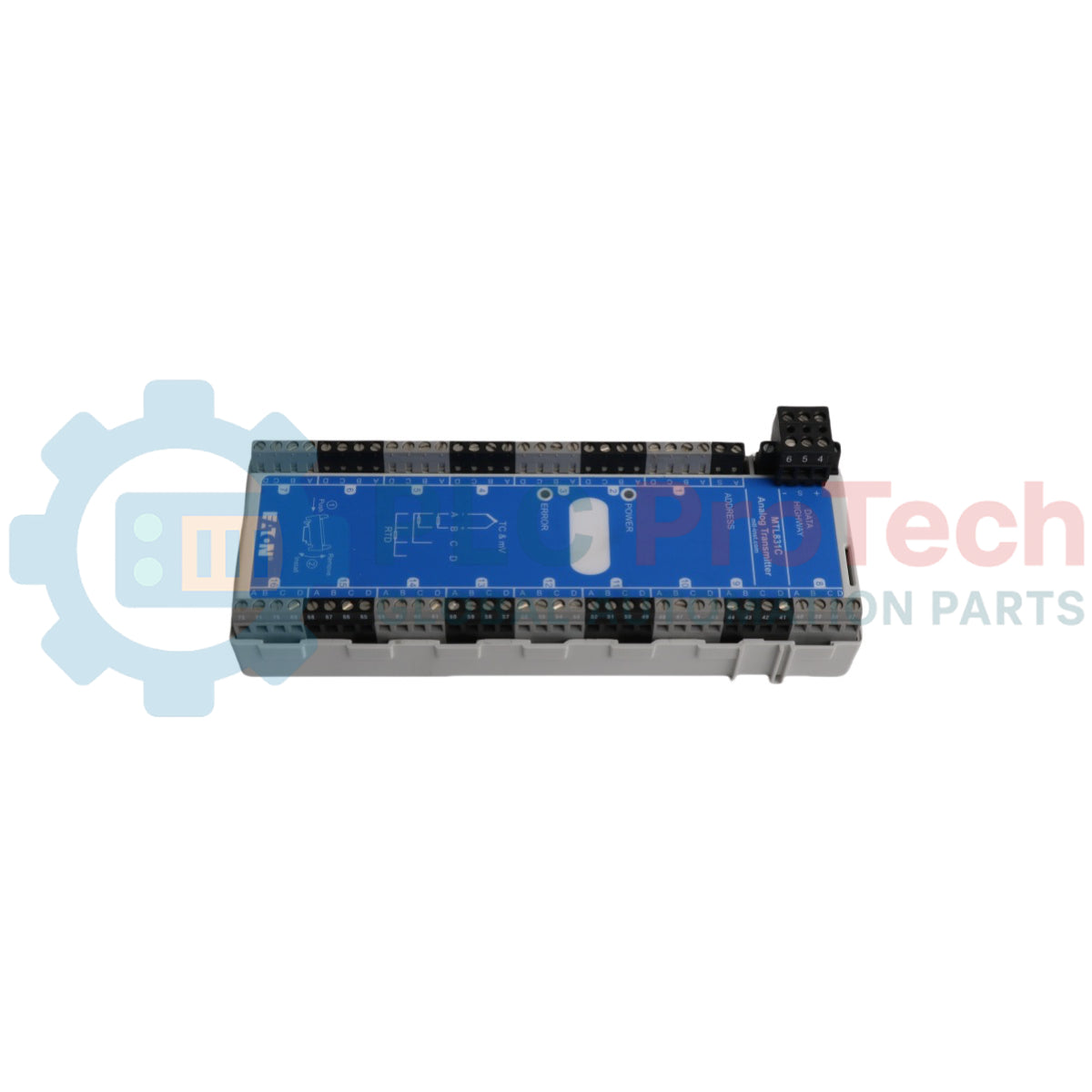

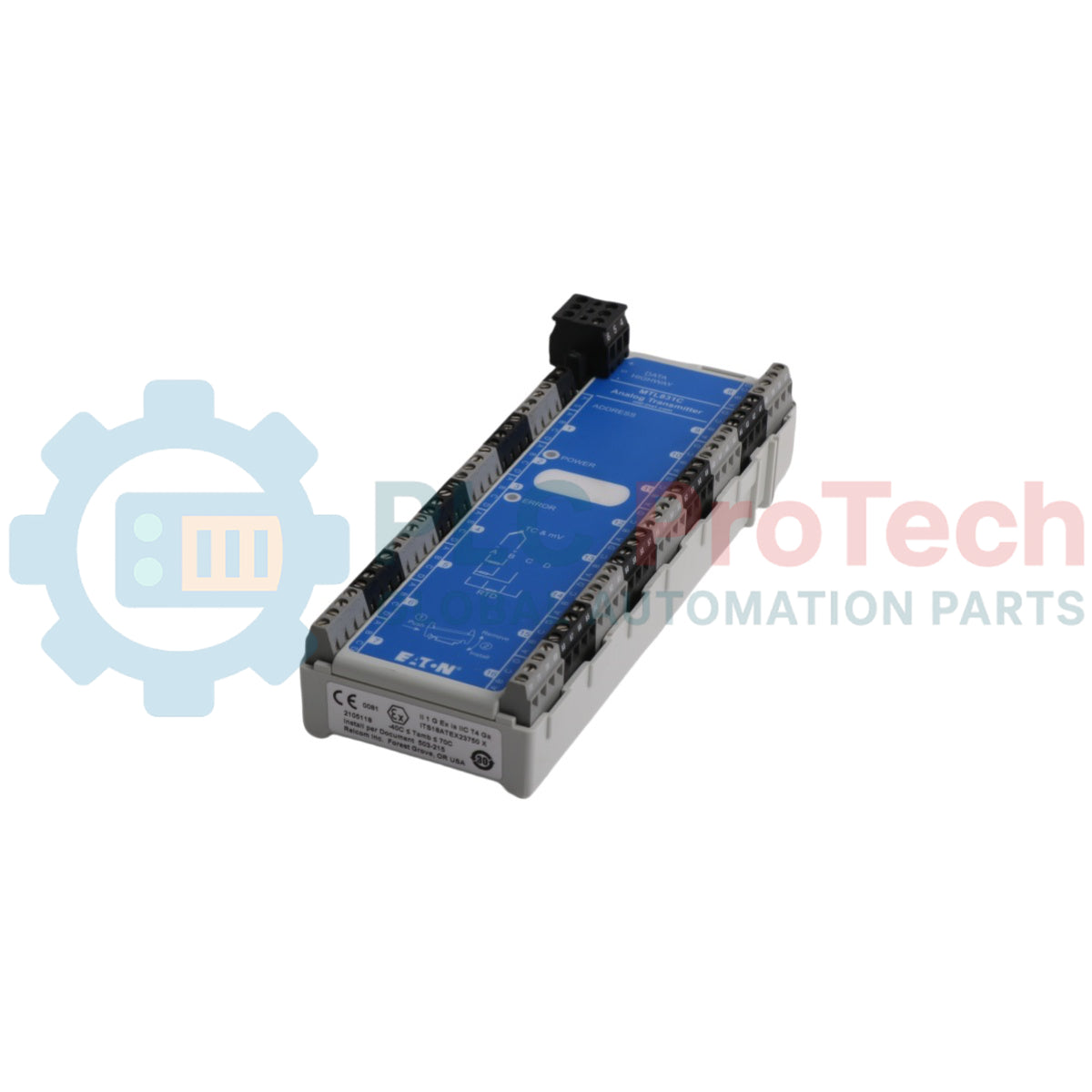

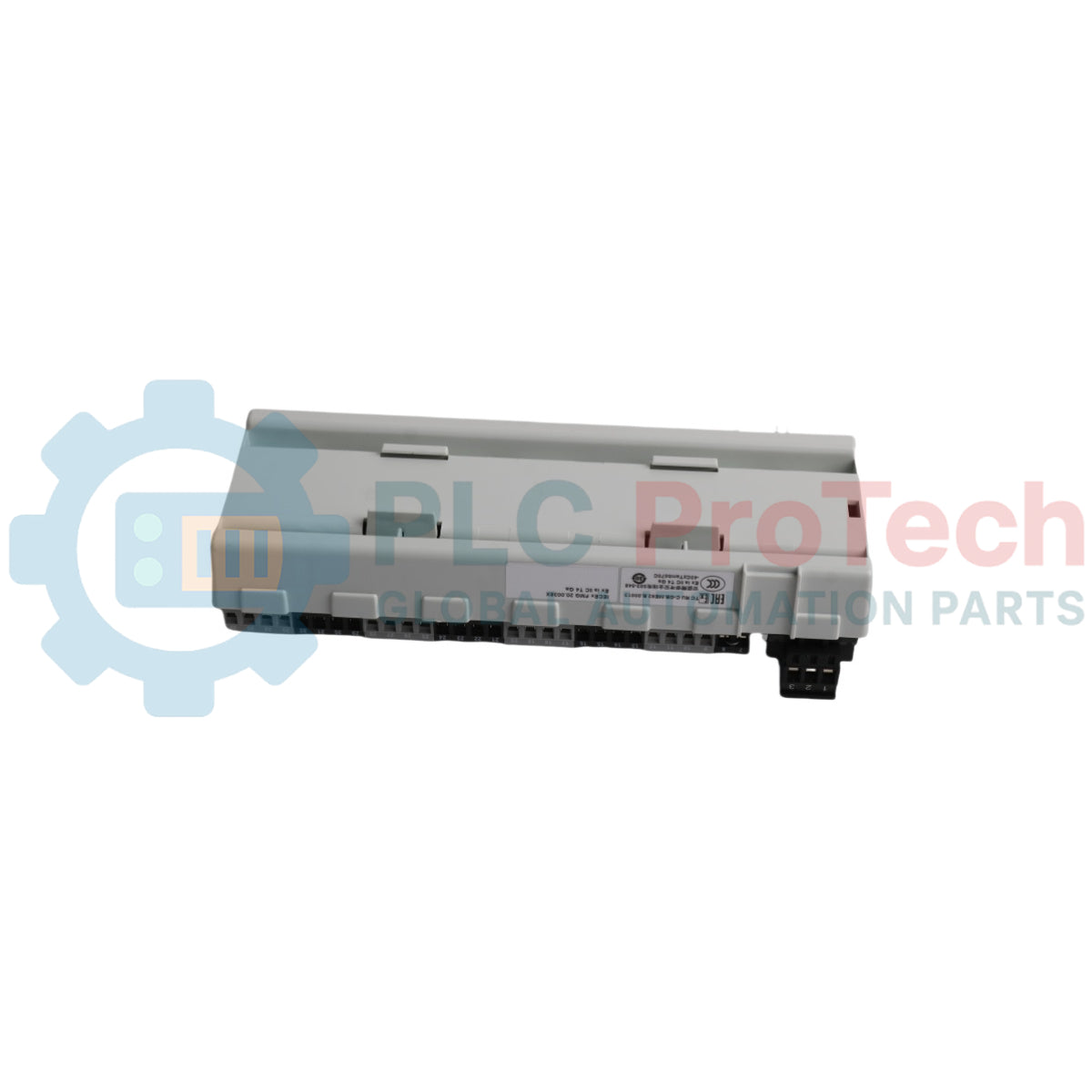

إن جهاز الإرسال متعدد الإرسال التناظري عالي الكثافة MTL 831C (MTL831C) مصمم لتقليل تكلفة الكابلات من الموقع إلى غرفة التحكم في المناطق الخطرة بشكل كبير. بصفته مكونًا أساسيًا لسلسلة MTL830، يمكن لهذه الوحدة تركيز الإشارات من ما يصل إلى 16 زوجًا حراريًا (THC) أو مصادر ملي فولت (mV) ونقلها عبر رابط بيانات أحادي مزدوج مجدول. يتم نشره عادةً في المواقع الصناعية واسعة النطاق مثل محطات الغاز الطبيعي المسال ومزارع الخزانات ووحدات التقطير الكبيرة حيث يجب مراقبة مئات نقاط درجة الحرارة. من خلال رقمنة الإشارات وتجميعها عند نقطة المنشأ، يقلل MTL 831C من متطلبات الأسلاك النحاسية ويقلل من احتمال تدهور الإشارة عبر المسافات الطويلة، مما يضمن وصول بيانات درجة الحرارة بالغة الأهمية إلى النظام المضيف بدقة عالية.
تم تحسين بنية MTL 831C لمعالجة الإشارات ذات السعة العالية والسلامة الجوهرية، حيث تعمل كـ "مُجمِّع بيانات" مثبت في الموقع.
التحكم في الإرسال متعدد القنوات بـ 16 قناة: يقبل جهاز الإرسال المدخلات من ما يصل إلى 16 مصدرًا تناظريًا مستقلاً. يقوم بمسح كل قناة بالتتابع، ويحول إشارات الملي فولت أو المزدوج الحراري المنخفضة المستوى إلى تنسيق رقمي للإرسال التسلسلي.
رابط بيانات مزدوج ومتكرر: لضمان أقصى توافر للنظام، تدعم الوحدة روابط اتصالات مزدوجة متكررة. إذا تعرض أحد الكابلات للتلف، يتم إعادة توجيه البيانات تلقائيًا عبر الرابط الثانوي لمنع فقدان البيانات.
تصميم آمن جوهريًا: معتمد للتركيب في المناطق الخطرة من الفئة 0، تستخدم الوحدة تقنية تحديد الطاقة لتظل آمنة حتى في وجود الغازات المتفجرة.
تخطيط الزوج الحراري: يتضمن جهاز الإرسال منطق برامج مدمجًا لتخطيط الإشارات لمجموعة واسعة من أنواع المزدوجات الحرارية، بما في ذلك النوع J و K و N و T و E و R و S و B، مما يوفر خرج درجة حرارة مباشر إلى جهاز الاستقبال.
| الميزة | المواصفات |
| النموذج | MTL 831C |
| الماركة | Eaton MTL |
| الأصل | المملكة المتحدة |
| عدد المدخلات | 16 قناة |
| أنواع المدخلات | المزدوج الحراري (THC)، مصادر ملي فولت (mV) |
| نوع الإرسال | تجميع رقمي (عبر رابط سلكين) |
| درجة حرارة التشغيل | -40 إلى +70 درجة مئوية |
| جهد الإمداد | يتم تزويده بالطاقة عبر رابط البيانات (من جهاز استقبال MTL 838) |
| الوزن | 1.1 كجم |
| حماية دخول السوائل والأجسام الصلبة (IP) | IP 20 (قياسي) |
س1: إلى أي مدى يمكن لجهاز MTL 831C إرسال البيانات إلى غرفة التحكم؟
ج1: باستخدام كابل مزدوج مجدول ومحمي قياسي، يمكن لرابط البيانات الرقمي إرسال الإشارات بشكل موثوق به لمسافات تصل إلى 2 كم، اعتمادًا على مواصفات الكابل والبيئة الكهرومغناطيسية المحلية.
س2: هل يتطلب جهاز الإرسال مصدر طاقة محلي منفصل في الموقع؟
ج2: لا، يتم تشغيل MTL 831C "عبر الناقل". يستمد طاقته التشغيلية مباشرة من رابط الاتصال ثنائي الأسلاك الذي يوفره جهاز الاستقبال MTL 838C الموجود في المنطقة الآمنة.
س3: هل يمكن للوحدة اكتشاف سلك زوج حراري مكسور؟
ج3: نعم، تتميز الوحدة بمراقبة متقدمة لصحة المستشعر. إذا تم اكتشاف كسر سلك أو دائرة مفتوحة في أي من القنوات الـ 16، يرسل جهاز الإرسال رمز حالة محددًا إلى النظام المضيف لتشغيل إنذار صيانة.
درع رابط البيانات: لضمان اتصال رقمي خالٍ من الأخطاء، استخدم كابل مزدوج مجدول عالي الجودة مع درع شامل. يجب تأريض الدرع عند طرف جهاز الاستقبال في المنطقة الآمنة فقط لمنع حدوث ضوضاء من الحلقات الأرضية.
دقة CJC: عند تركيب المزدوجات الحرارية، تأكد من وضع الغلاف الميداني بعيدًا عن مصادر الحرارة الموضعية. يعتمد تعويض الوصلة الباردة (CJC) الداخلي على درجة حرارة محيطة مستقرة داخل غلاف جهاز الإرسال لتحقيق أقصى دقة.
كثافة الأسلاك: استخدم الأطراف الحلقية على جميع وصلات الأسلاك الميدانية لمنع الأسلاك المتناثرة من التسبب في دوائر قصيرة بين أطراف الإدخال عالية الكثافة.
الميزة الهندسية الأساسية لـ MTL 831C هي الانخفاض الهائل في "التكلفة لكل نقطة" لمراقبة درجة الحرارة. تتطلب الأسلاك التقليدية 16 زوجًا منفصلاً من كابل التعويض؛ يستبدل MTL 831C هذا بزوج واحد غير مكلف مجدول. علاوة على ذلك، يسمح تصميمه القوي ونطاق التشغيل من -40 إلى +70 درجة مئوية بتركيبه مباشرة في موقع العملية، مما يقلل من طول أسلاك المزدوجات الحرارية الحساسة ويحسن المناعة العامة للضوضاء في القياس.
