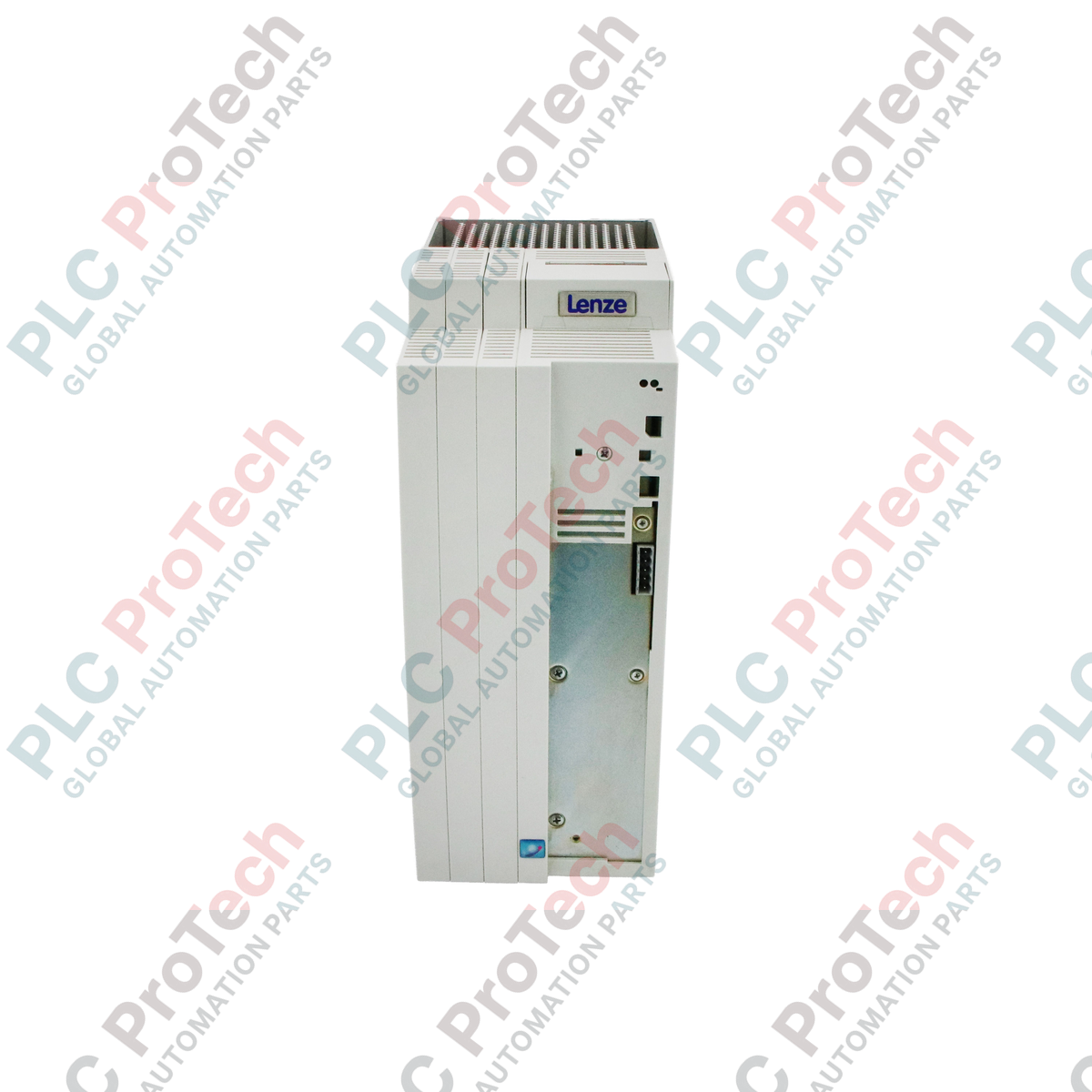

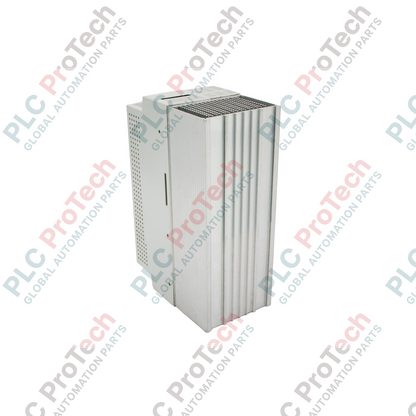

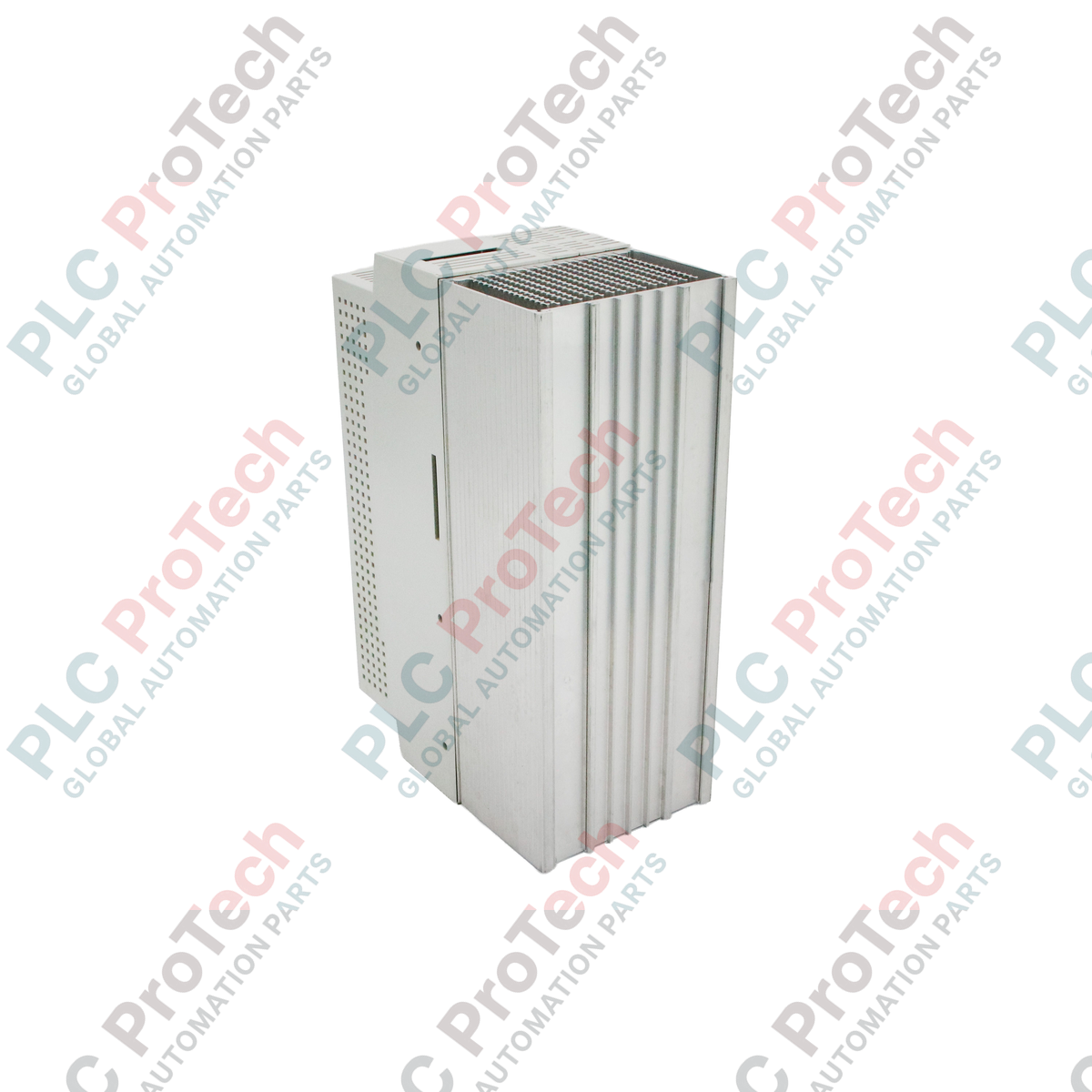

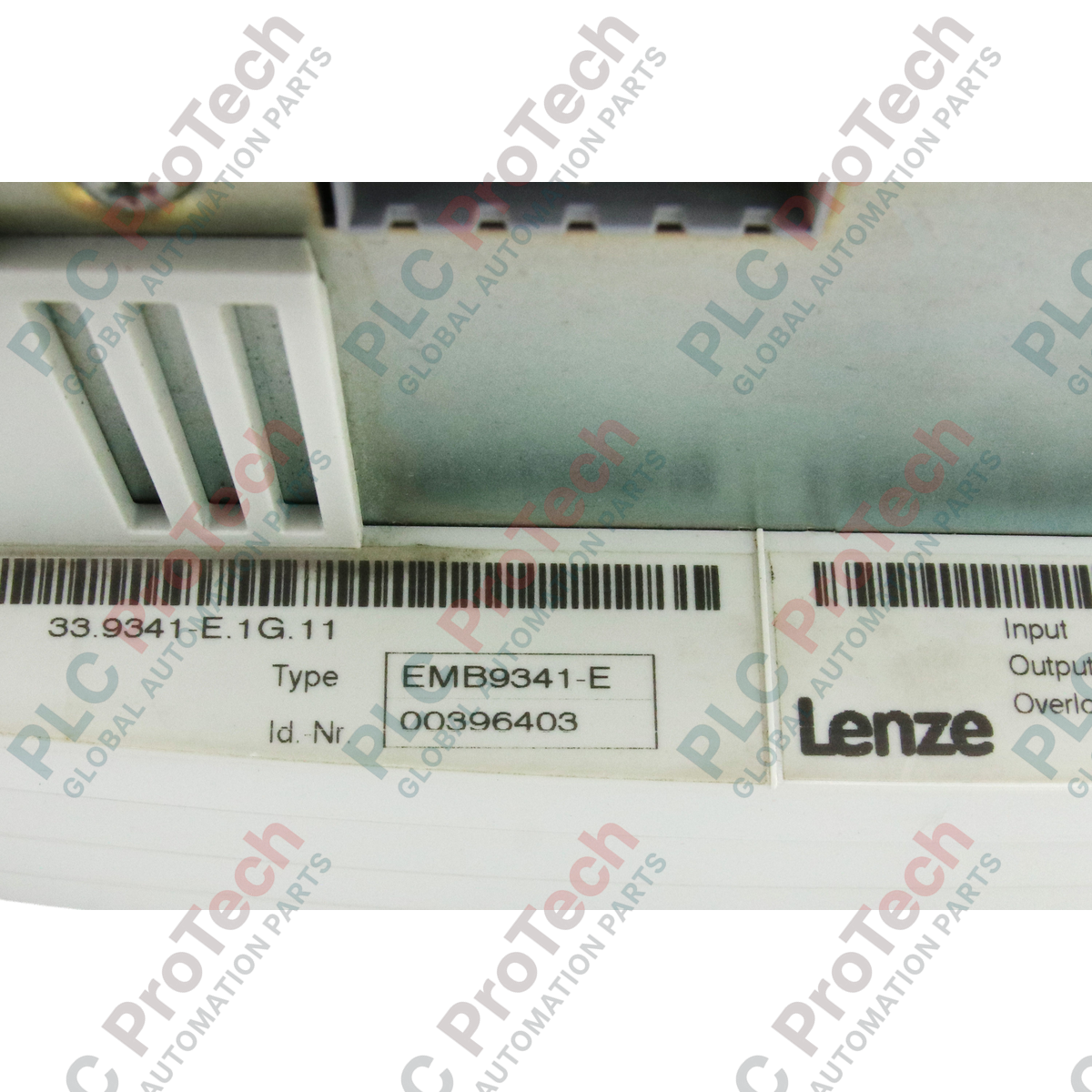

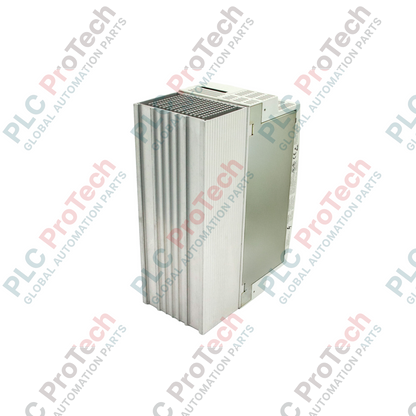

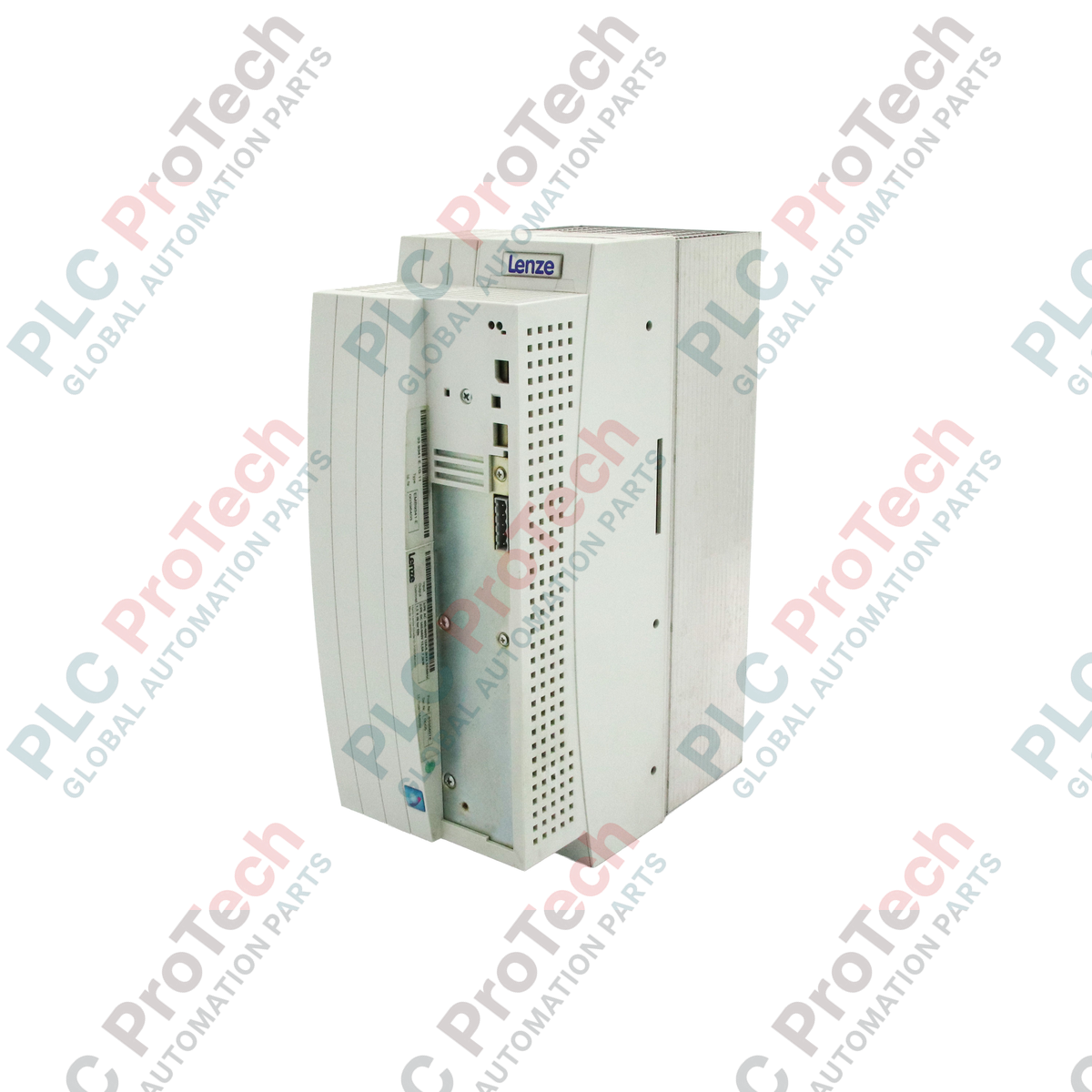

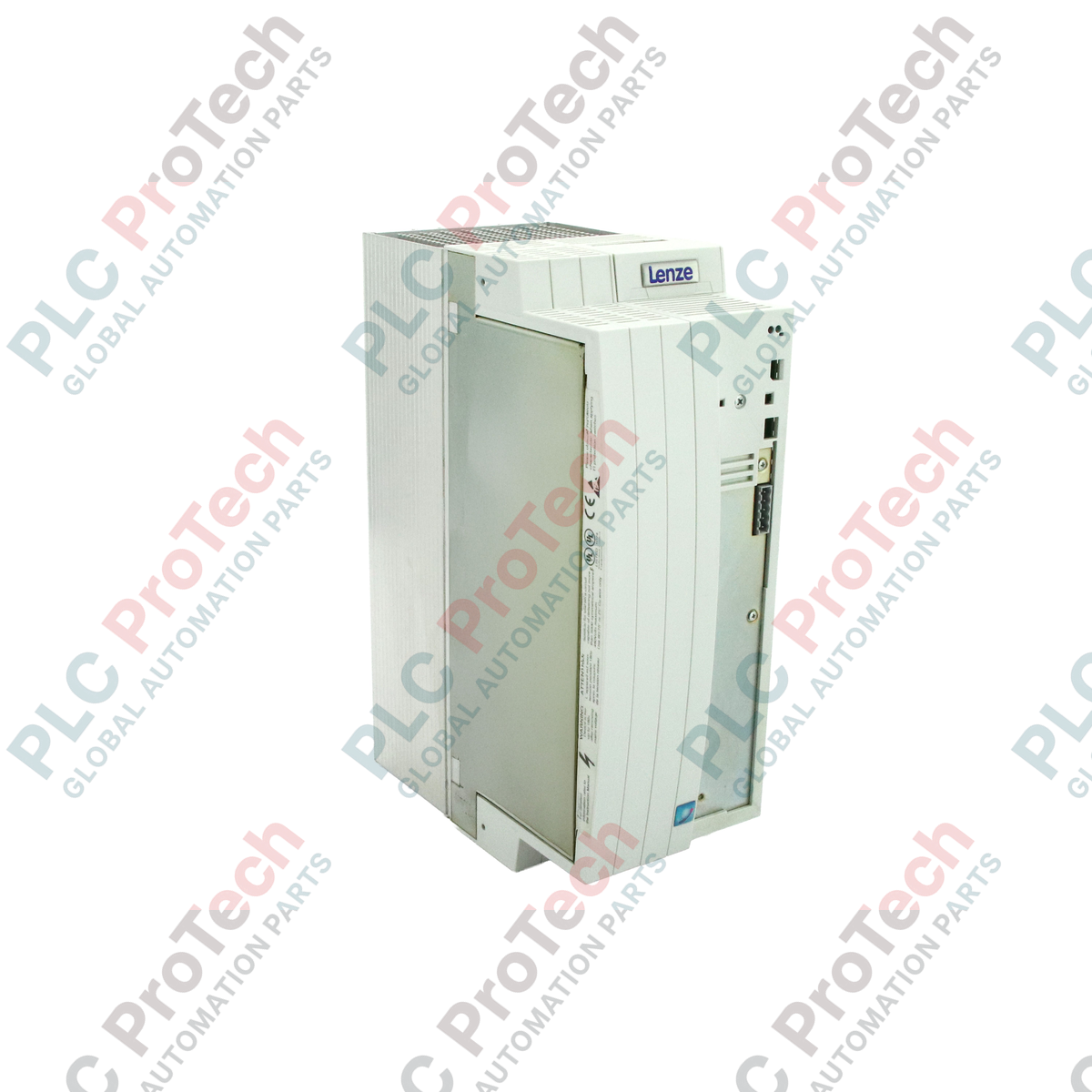

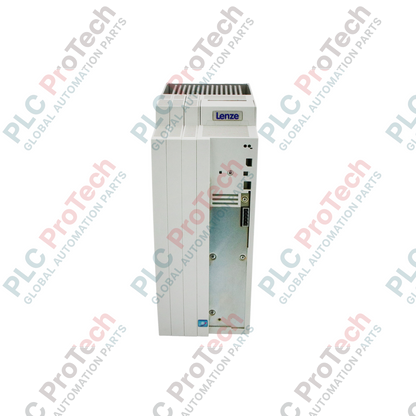

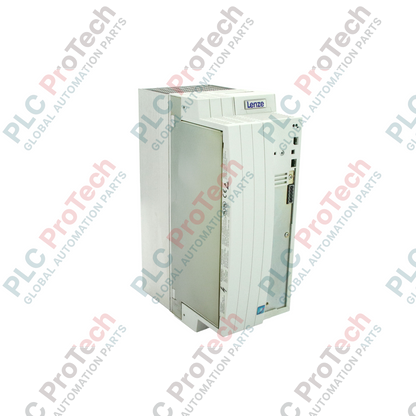

وحدة مصدر طاقة من سلسلة Lenze 9300، ‏EMB9341-E

نظرة عامة على المنتج

إن  EMB9341-E (EMB9341E) هو وحدة إمداد طاقة عالية الاستقرار، صُممت خصيصًا لبنية نظام السيرفو من سلسلة 9300. تعمل هذه الوحدة كمكوّن أساسي لإدارة الطاقة، إذ توفر طاقة ناقل تيار مستمر منظمة أو مصدر طاقة مساعدًا لتجميعات العواكس متعددة المحاور. وبوزن يبلغ 5.9 kg وتصميم مطابق للمعايير الصناعية الألمانية، صُممت  EMB9341-E لتلبية المتطلبات الكهربائية الصارمة لخطوط الإنتاج المؤتمتة، وآلات النسيج، وأنظمة التغليف عالية السرعة. وتتمثل وظيفتها الأساسية في ضمان توصيل جهد ثابت وتوفير نقطة طاقة مركزية تقلل من تعقيد التوصيلات وتحسن كفاءة الطاقة على مستوى النظام بالكامل. ومن خلال الحفاظ على استقرار قضبان الطاقة، تسهم الوحدة مباشرةً في تقليل التذبذب الإلكتروني ومنع التوقف غير المخطط له الناتج عن تقلبات جهد الإمداد.

التهيئة الفنية

تستخدم  EMB9341-E بنية تحويل عالية الكفاءة محسّنة لخصائص وصلة ناقل التيار المستمر المستخدمة في وحدات تحكم السيرفو من سلسلة Lenze 9300. وتتضمن الأجهزة مكثفات تنعيم مدمجة ودوائر حماية قوية من الاندفاعات الكهربائية للتعامل مع الطاقة المسترجعة التي تتولد غالبًا في تطبيقات الحركة الديناميكية. ويسمح تصميمها المعياري بتركيبها بالقرب من وحدات القيادة التي تزودها بالطاقة، مما يقلل ممانعة الكابلات والتداخل الكهرومغناطيسي. كما زُوّدت الوحدة بمؤشرات تشخيص لتقييم الحالة بسرعة، وتدعم التكامل المباشر مع حلقات السلامة والمراقبة في النظام. وبوصفها مكوّنًا في مرحلة «الإيقاف التدريجي»، صُممت بعناية لتوفير التوافق العكسي، مما يتيح لمديري المشاريع الحفاظ على المساحات الحالية للآلات دون الحاجة إلى إعادة تصميم واسعة لخزائن التحكم.

المواصفات الفنية

الأسئلة الشائعة الفنية

هل يمكن استخدام EMB9341-E لتزويد معدات صناعية غير تابعة لـ Lenze بالطاقة؟

على الرغم من كونها مصدرًا للطاقة من الناحية الفنية، فإن EMB9341-E مضبوطة خصيصًا لتلبية متطلبات ناقل التيار المستمر وقضبان التركيب الخاصة بسلسلة Lenze 9300. ولا يُنصح باستخدامها خارج المنظومة المخصصة لها، إذ قد تفتقر إلى أطراف الخرج القياسية الموجودة في مصادر الطاقة العامة المثبتة على قضيب DIN.

ما أهمية حالة «الإيقاف التدريجي» لمصدر الطاقة هذا؟

تشير حالة «الإيقاف التدريجي» إلى أن المنتج لم يعد قيد الإنتاج الكمي النشط، لكنه ما يزال متاحًا كقطعة غيار ولأغراض الصيانة. وهو ضروري لضمان استمرار تشغيل الأنظمة القديمة، حيث قد يكون الانتقال إلى منصتي i950 أو 9400 الأحدث مكلفًا للغاية.

هل تتضمن هذه الوحدة حماية داخلية بواسطة المصهرات؟

نعم، تتميز EMB9341-E بحماية داخلية من قصر الدائرة والحمل الزائد. ومع ذلك، وللامتثال للمتطلبات الصناعية والسلامة، يجب تركيب مصهرات أشباه موصلات خارجية مناسبة على جانب دخل التيار المتردد وفقًا للوائح الكهربائية المحلية.

دليل الهندسة والتركيب

• تبديد الحرارة وتدفق الهواء: نظرًا إلى مكوّنات المحول والمكثفات عالية الكثافة التي يبلغ وزنها 5.9 kg، تولّد EMB9341-E حرارة ملحوظة أثناء الأحمال القصوى. ويجب تركيبها رأسيًا. لا تسد فتحات التهوية الموجودة أعلى الهيكل وأسفله. حافظ على مساحة خالية لا تقل عن 100 mm في الاتجاه الرأسي.

• التوصيل المتوازي لناقل التيار المستمر: عند توصيل ناقل التيار المستمر (+UG / -UG) من EMB9341-E بوحدات القيادة اللاحقة من سلسلة 9300، استخدم أقصر قضيب توصيل ممكن أو أسلاكًا مجدولة مزدوجة. ويقلل ذلك من الحث، وهو أمر بالغ الأهمية لمنع ارتفاعات الجهد أثناء الكبح السريع للمحرك.

• عزم ربط الأطراف والصيانة: تحقق دوريًا من عزم ربط أطراف دخل التيار العالي. فقد تؤدي دورات الحرارة في البيئات الصناعية إلى ارتخاء التوصيلات، مما يزيد المقاومة ويشكل خطر نشوب حريق. تأكد من إحكام جميع التوصيلات وفق قيمة N-m (نيوتن-متر) المحددة من الشركة المصنعة أثناء عمليات الفحص السنوية.
