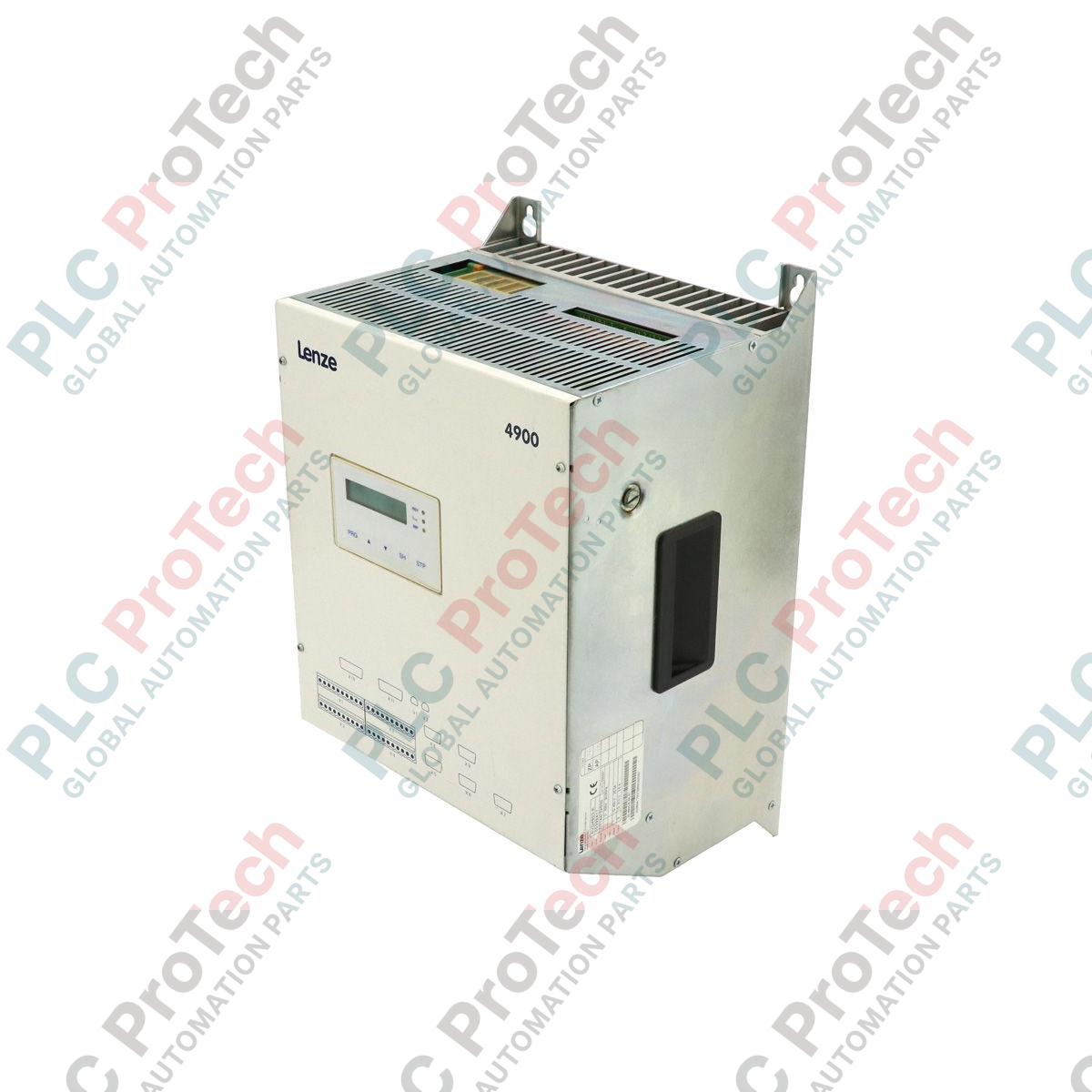

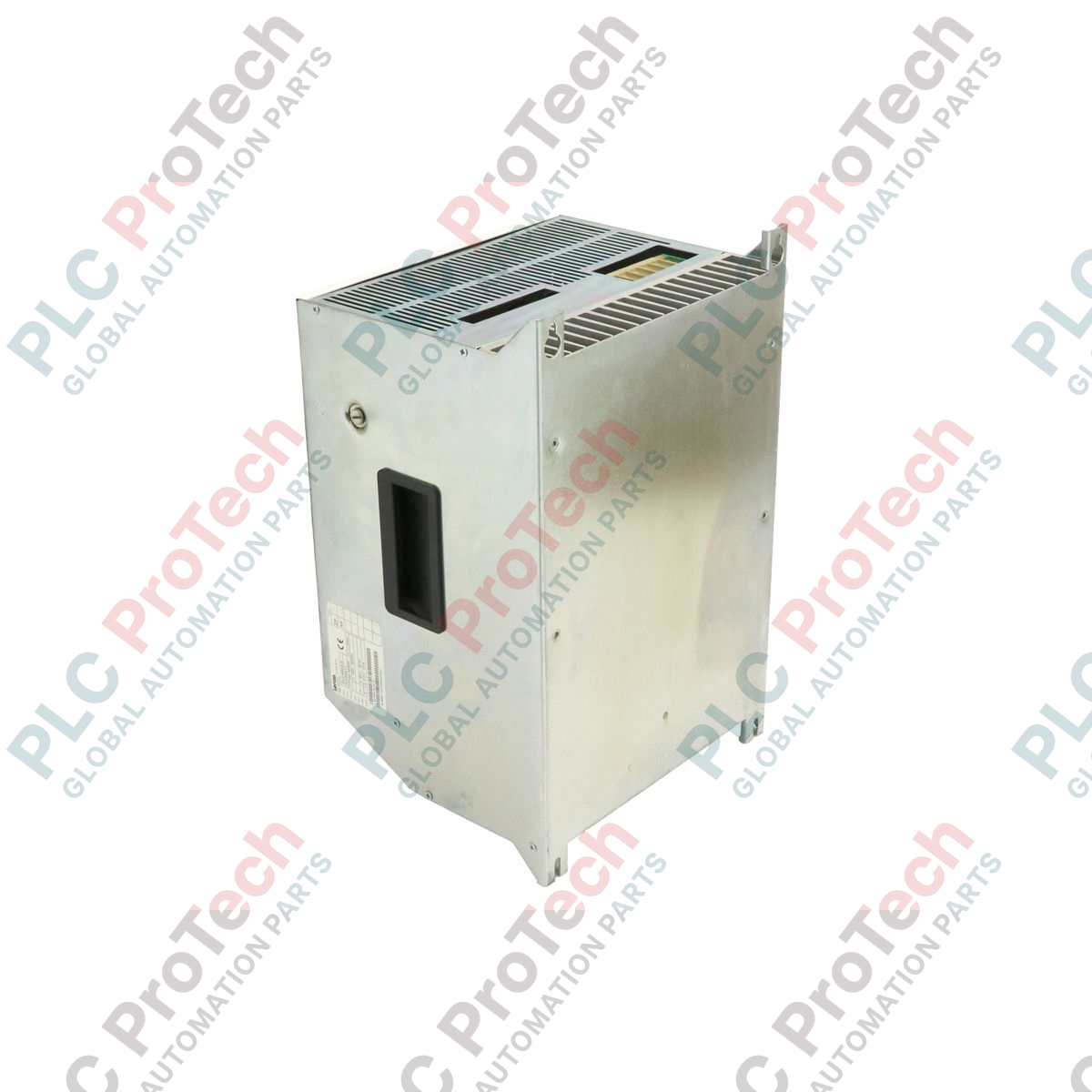

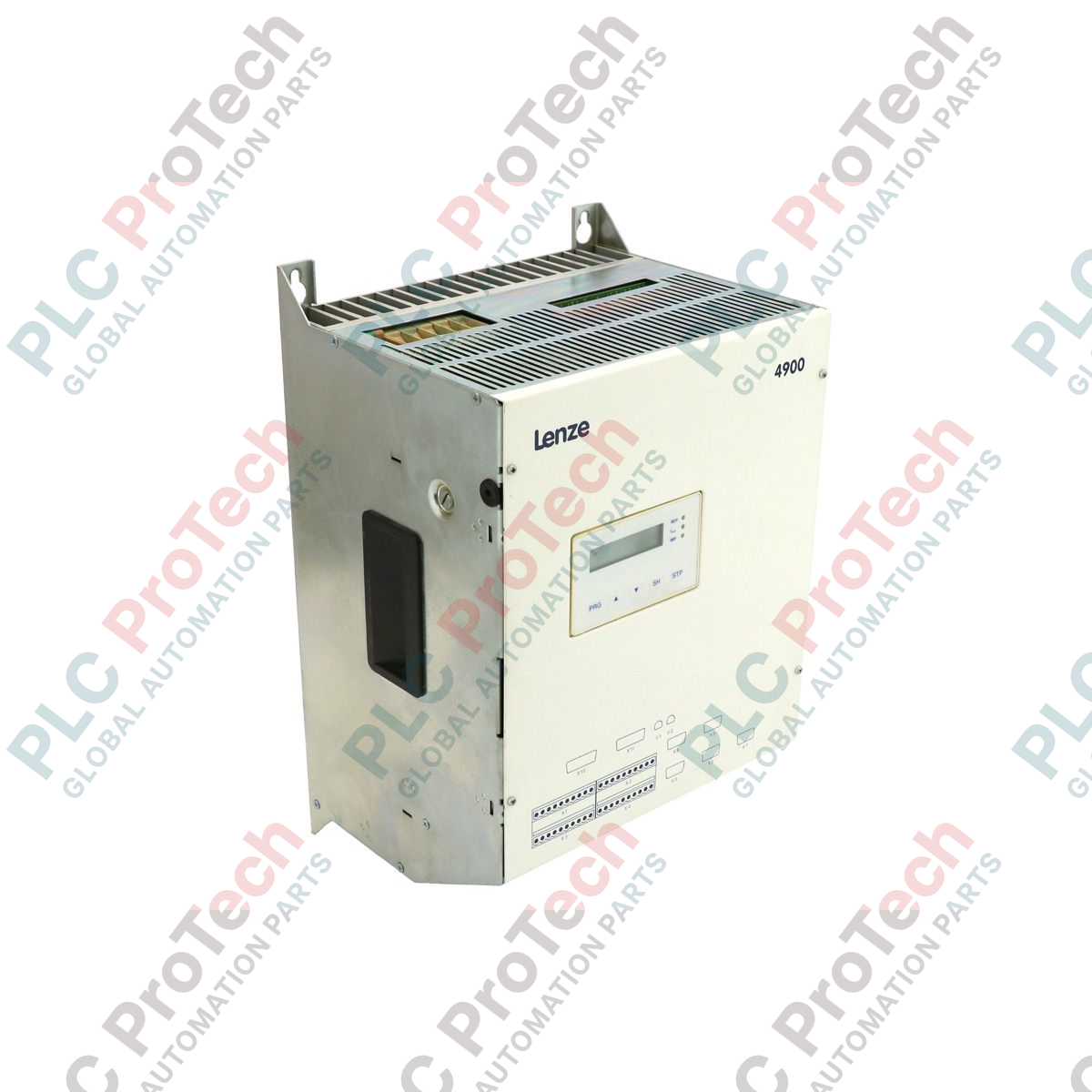

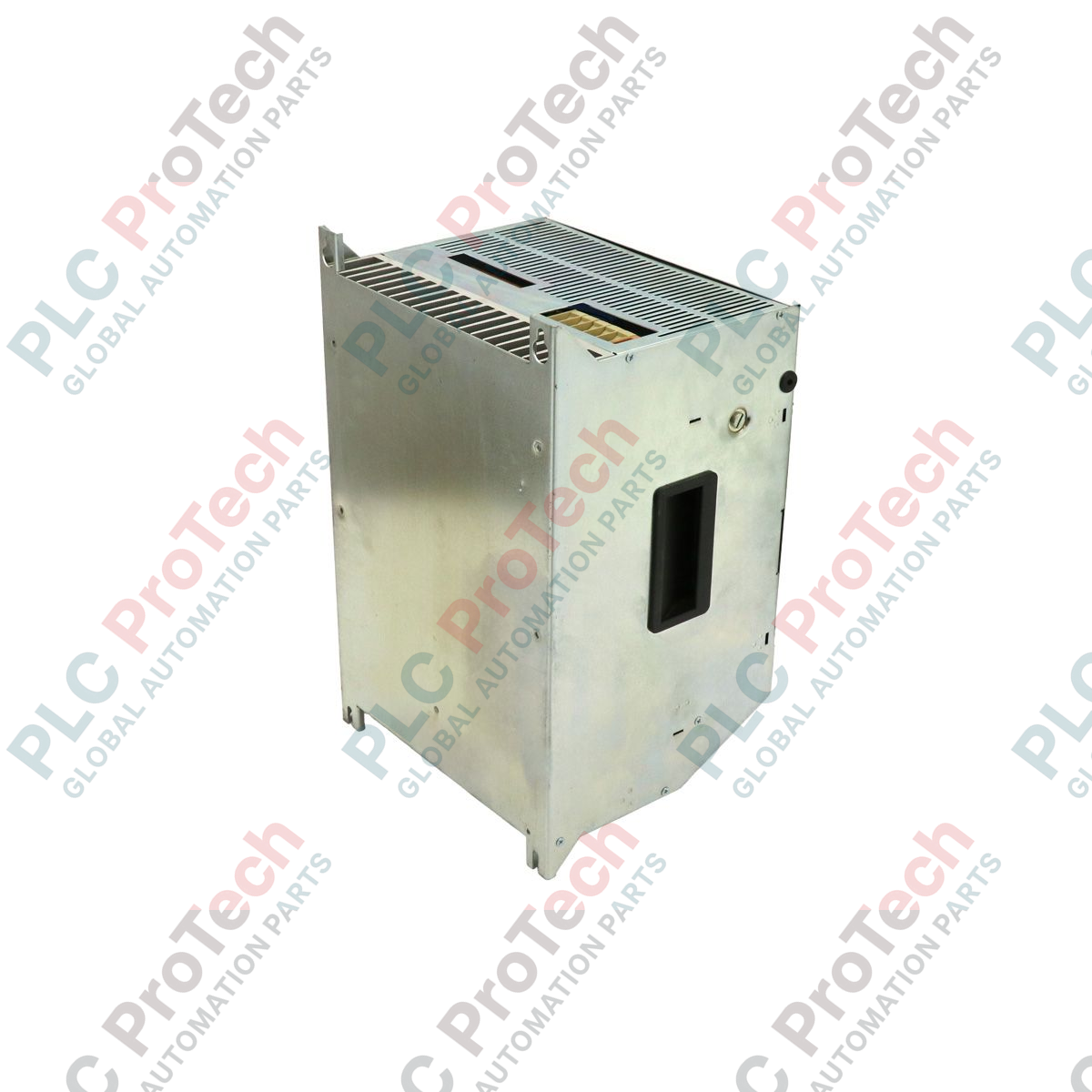

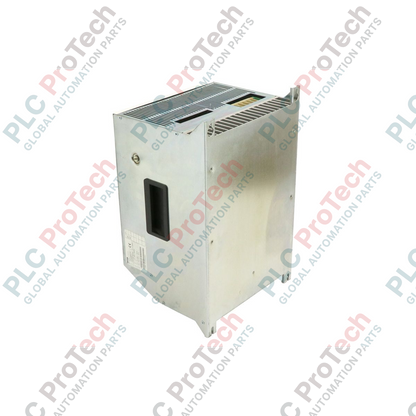

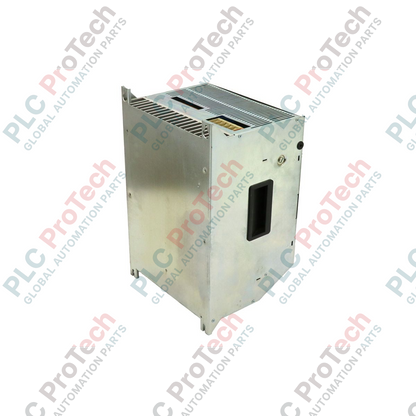

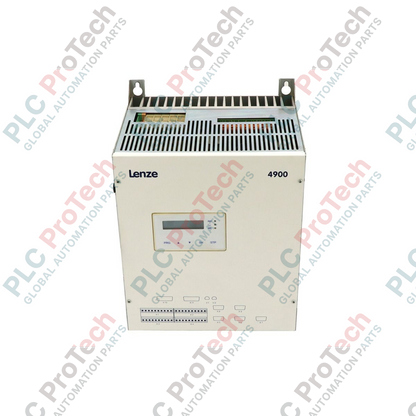

EVD4903-E Lenze سلسلة 4900 وحدة تحكم محرك تيار مستمر عالي القدرة

نظرة عامة على المنتج

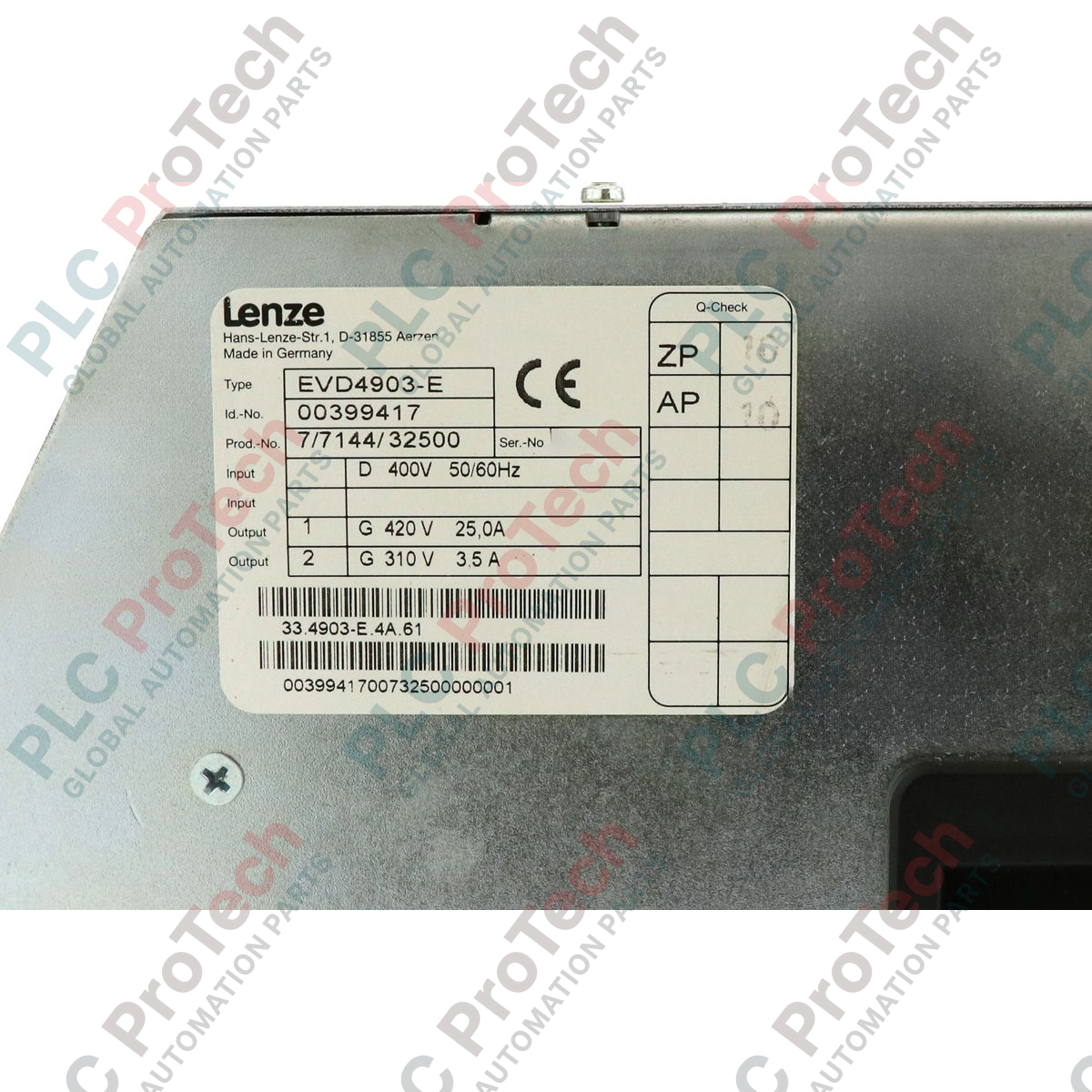

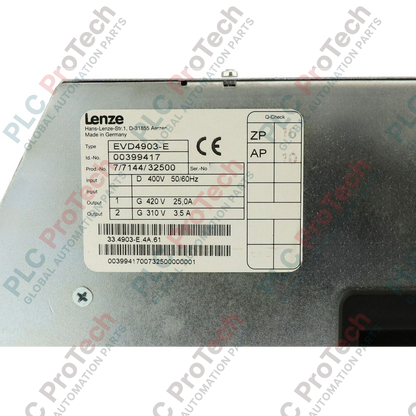

إن وحدة التحكم في محرك التيار المستمر  EVD4903-E (EVD4903-E) هي وحدة عالية الأداء ضمن سلسلة Lenze 4900 الكلاسيكية، وقد صُممت لتوفير تنظيم دقيق للسرعة وعزم الدوران للمحركات الصناعية ذات التيار المستمر. وبفضل نطاق خرج قابل للضبط من 310-420 V وسعات تيار تتراوح بين 3.5 و25 A، تُعد هذه الوحدة مكوّنًا أساسيًا للتطبيقات الشاقة مثل الصب المستمر للصلب، ومصانع الورق الصناعية، وخطوط بثق البلاستيك. في بيئات B2B الحساسة هذه، تعمل  EVD4903-E كمنظّم الطاقة الرئيسي، فتحوّل دخل الشبكة بجهد 400 V إلى طاقة حركية محكومة. وتضمن هندستها الألمانية المتينة تشغيلًا موثوقًا داخل خزائن التحكم المركزية، حيث تُعد قدرتها على الحفاظ على تدفق ثابت للمحرك وتعويض التيار التفاعلي أمرًا حيويًا لتقليل فترات التوقف غير المخطط لها وإطالة العمر التشغيلي لأصول محركات التيار المستمر القديمة إلى أقصى حد.

التهيئة التقنية

تستند بنية  EVD4903-E إلى تهيئة جسر ثايرستور متحكم فيه بالكامل، ومُحسّنة للتشغيل على شبكة ثلاثية الطور. وهي مزودة بتغذية مجال مدمجة وتنظيم لجهد العضو الدوار، ما يوفر خطية فائقة عبر نطاق السرعة الكامل. صُممت الأجهزة لتحمل ظروف التشغيل القاسية، ويبلغ وزنها 12.80 kg، وهو ما يعكس كمية النحاس والألومنيوم الكبيرة اللازمة لتبديد الحرارة عند إدارة تيار مستمر يصل إلى 25 A. وتدعم منطقية التحكم الداخلية أوضاعًا متعددة للتغذية الراجعة، بما في ذلك التغذية الراجعة من مولد السرعة أو من جهد العضو الدوار، مما يضمن الاستقرار حتى في ظل ظروف الحمل المتغيرة. وقد صُمم عمقها البالغ 12.8 cm خصيصًا للتركيب الموفر للمساحة على الصفائح الخلفية، بينما يسهّل ترتيب أطراف التوصيل إجراء التوصيلات لكل من إلكترونيات القدرة وإشارات التحكم منخفضة الجهد.

المواصفات الفنية

الأسئلة الشائعة الفنية

كيف أضبط حد التيار في EVD4903-E لمحرك معين؟

يُضبط حد التيار (I-max) عادةً عبر مقاييس جهد موجودة على اللوحة أو من خلال واجهة ضبط المعلمات. يجب معايرة هذا الحد ليتوافق مع التيار المقنن الموضح على لوحة بيانات المحرك، لمنع الحمل الحراري الزائد وحماية مبدّل المحرك.

هل وحدة التحكم هذه متوافقة مع كل من محركات التيار المستمر ذات الإثارة التفرعية والمحركات ذات المغناطيس الدائم؟

نعم. ورغم أنها مُحسّنة للمحركات ذات الإثارة التفرعية التي تتطلب تغذية مجال خارجية، يمكن تهيئة EVD4903-E للمحركات ذات المغناطيس الدائم عبر تعطيل أطراف منظّم المجال الداخلي أو عدم استخدامها.

ما المؤشرات الرئيسية لعطل فقدان الطور في هذه الوحدة؟

يُشار عادةً إلى فقدان الطور أو انقطاع الشبكة بواسطة مؤشر LED تشخيصي داخلي أو خرج مرحل عطل مخصص. وتمنع هذه الحماية جسر الثايرستور من العمل تحت أحمال غير متوازنة، الأمر الذي قد يؤدي بخلاف ذلك إلى إتلاف وحدات SCR الداخلية.

هل يمكنني استبدال EVD4903-E بسلسلة أحدث من محركات Lenze العاملة بالتيار المتردد؟

الاستبدال المباشر معقد لأن هذه الوحدة تشغّل محركات التيار المستمر. وسيتطلب الانتقال إلى سلسلة أحدث تعمل بالتيار المتردد استبدال المحرك نفسه أو استخدام واجهة تحويل عالية القدرة من التيار المتردد إلى التيار المستمر، وهو أمر نادرًا ما يكون مجديًا من حيث التكلفة مقارنة بتركيب وحدة من سلسلة 4900 مجددة أو جديدة قديمة المخزون.

دليل الهندسة والتركيب

بالنسبة إلى  EVD4903-E، يُعد التركيب الرأسي على لوح خلفي معدني صلب إلزاميًا لتسهيل الحمل الحراري الطبيعي عبر المشتت الحراري الداخلي الكبير. حافظ على خلوص لا يقل عن 150 mm أعلى الوحدة وأسفلها لضمان تدفق هواء غير معاق. ونظرًا إلى أن محركات التيار المستمر تولّد ضوضاء كبيرة ناتجة عن شرر الفُرش وتوافقيات كهربائية، استخدم كابلات محرك محمية، واحرص على توفير توصيل تأريض بزاوية 360 درجة عند نقطة دخول الخزانة. ولحماية الثايرستورات من العابرين ذوي الطاقة العالية على الشبكة، يُوصى بشدة بتركيب مفاعل خط ثلاثي الطور. وأثناء الصيانة، افحص تراكم غبار الكربون حول أطراف التوصيل، ولا سيما في البيئات التي يتعرض فيها فرش المحرك لتآكل مرتفع، إذ قد يؤدي ذلك إلى تيارات زحف وأعطال تتبع.
