الشركة المصنعة: General Electric
رقم المنتج: IC693ACC302B
Country of origin:الولايات المتحدة
نوع المنتج: وحدة البطارية المساعدة
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 500ج
Dimensions: 145.1 × 65.0 × 39.9 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

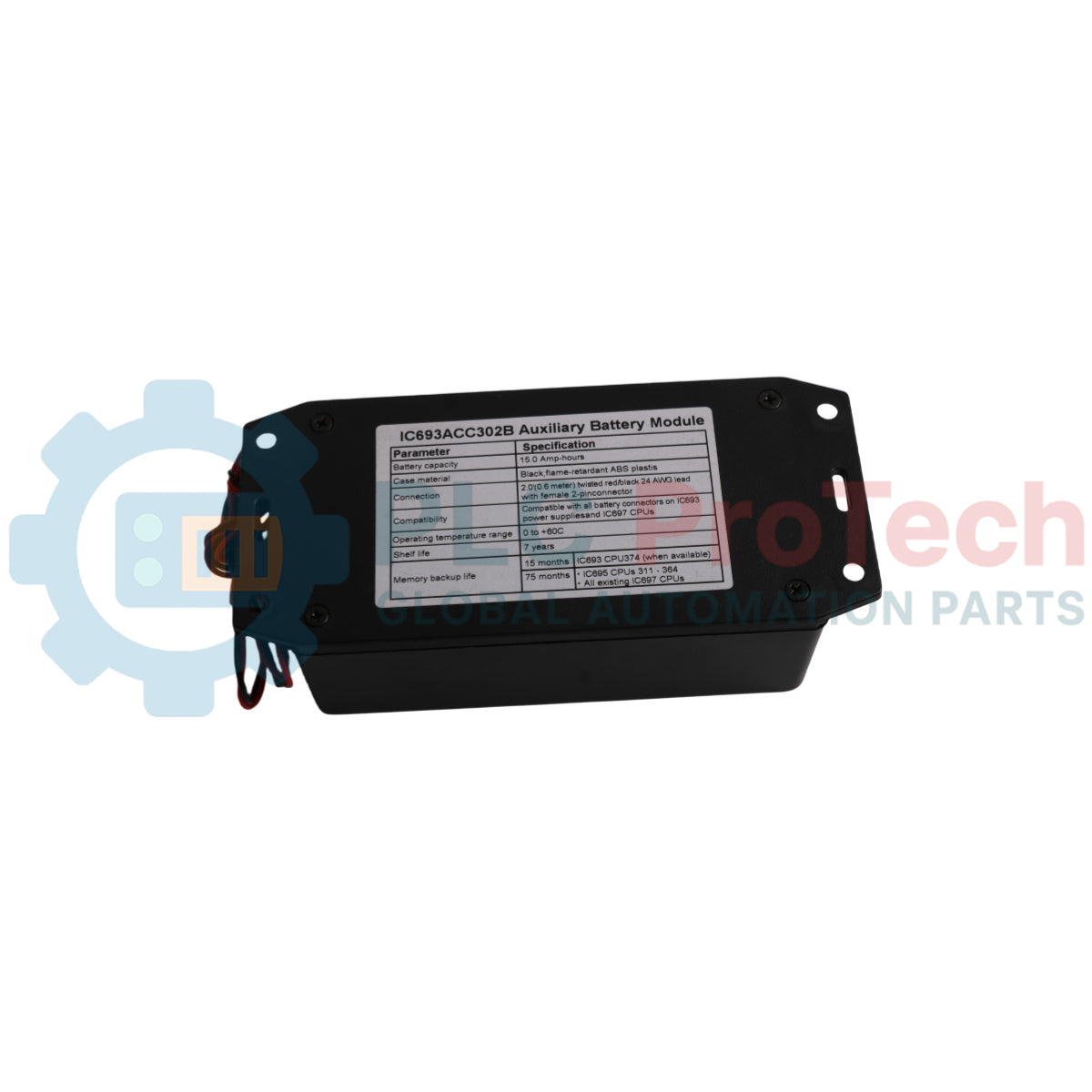

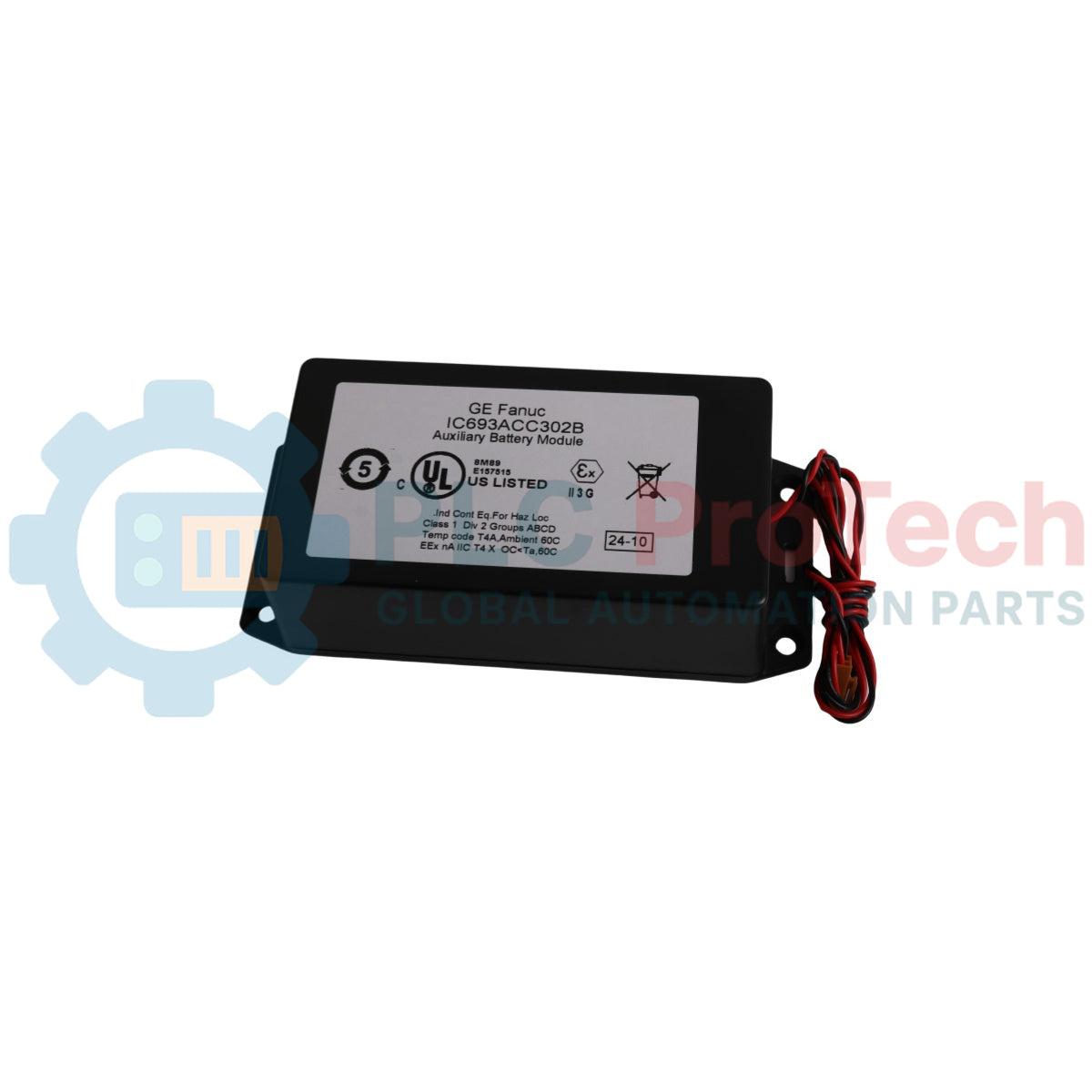

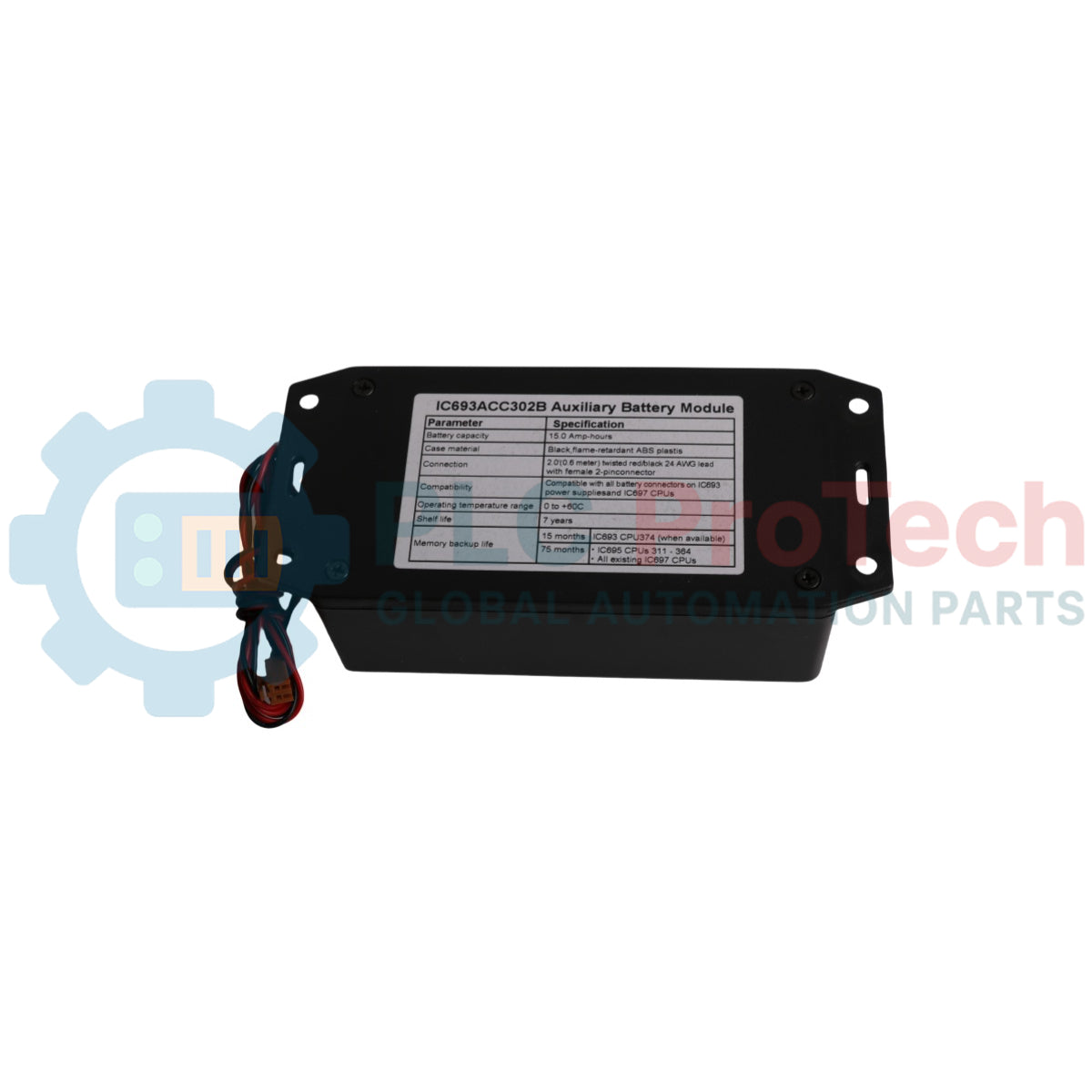

IC693ACC302 هو وحدة بطارية مساعدة عالية السعة مصممة لأنظمة PLC من سلسلة GE Fanuc 90-30 و90-70. تمدد احتفاظ ذاكرة RAM أثناء انقطاع التيار الكهربائي وتثبت توفر وحدة التحكم على المدى الطويل في بيئات الأتمتة الحرجة. تدعم هذه الوحدة التطبيقات الصناعية في محطات توليد الطاقة، ومصافي النفط، وعمليات التعدين، وخطوط التصنيع المستمرة. توفر مدة احتياطي ممتدة تصل إلى 75 شهرًا لمعظم وحدات المعالجة المركزية من سلسلة 90-30 و90-70، مما يضمن ثبات احتفاظ النظام بالذاكرة أثناء فترات الإيقاف الطويلة. يستخدم المهندسون هذه الوحدة لتقليل مخاطر فقدان البيانات وتجنب إعادة التكوين المكلفة بعد الانقطاعات. يركز التصميم على عمر تشغيلي طويل وصيانة مبسطة في بيئات العمل الصعبة.
تستخدم وحدة IC693ACC302 حزمة بطارية صناعية عالية السعة بسعة 15.0 أمبير ساعة. تتصل مباشرة بواجهات بطارية PLC من نوع IC693 وIC697 عبر تجميع سلكي ذو دبوسين. يستبدل النظام البطاريات الاحتياطية القياسية لتحقيق دورات احتفاظ أطول. يدعم وحدات المعالجة المركزية من سلسلة 90-30 باستثناء CPU374 مع أداء محسّن في الاحتفاظ بالذاكرة. تحقق CPU374 حوالي 15 شهرًا من الاحتياطي بسبب قيود في الهيكلية. توفر الوحدة جهد احتياطي مستقر للتيار المستمر لدارات الذاكرة المتطايرة داخل وحدات المعالجة المركزية للـ PLC. تعمل كمصدر طاقة احتياطي خارجي بدلاً من خلية داخلية. يزيل المهندسون البطارية القياسية عند تركيب هذه الوحدة لتجنب تعارضات الشحن. يحسن التصميم وقت التشغيل في التركيبات البعيدة أو غير المأهولة.
| المعلمة | المواصفة |
|---|---|
| النموذج | IC693ACC302 |
| العلامة التجارية | GE Fanuc |
| السلسلة | سلسلة 90-30 / سلسلة 90-70 |
| المنشأ | الولايات المتحدة الأمريكية |
| سعة البطارية | 15.0 أمبير ساعة |
| الأبعاد | 145.1 × 65.0 × 39.9 مم |
| الوزن | حوالي 0.5 كجم |
| درجة حرارة التشغيل | 0 إلى 60 درجة مئوية |
| عمر التخزين | حتى 7 سنوات |
| مدة احتياطي الذاكرة | حتى 75 شهرًا (لوحدات المعالجة القياسية) |
| مدة احتياطي CPU374 | حوالي 15 شهرًا |
| طول الكابل | 0.6 م |
| استهلاك الطاقة | تخزين بطارية سلبي، بدون حمل نشط |
كيف أمنع فقدان الذاكرة عند التبديل من البطارية القياسية إلى IC693ACC302؟
لتجنب فقدان برنامج PLC والتكوين، تأكد من بقاء PLC قيد التشغيل أثناء فصل البطارية القديمة وتوصيل وحدة البطارية المساعدة الجديدة. إذا كان يجب إيقاف تشغيل النظام، يجب إتمام التبديل خلال نافذة "الاحتفاظ" المدعومة بالمكثف (عادةً بضع دقائق فقط)، لذا يُفضل التبديل الساخن أثناء التشغيل كطريقة مهنية.
هل يمكن استخدام هذه الوحدة مع البطارية الداخلية القياسية في نفس الوقت؟
لا. يجب إزالة بطارية الاحتفاظ بالذاكرة القياسية عند تركيب IC693ACC302. استخدامهما معًا قد يؤدي إلى معدلات تفريغ غير متساوية أو تداخل في الدوائر.
لماذا عمر الاحتياطي أقصر بكثير لوحدة CPU374 (15 شهرًا) مقارنة بالوحدات الأخرى (75 شهرًا)؟
تستخدم CPU374 هيكلية أجهزة عالية الأداء ومكونات RAM محددة تستهلك تيار استهلاك ساكن أعلى من وحدات 90-30 الأقدم أو الأقل مواصفات، مما يؤدي إلى استنزاف البطارية بشكل أسرع.
مع فصل التيار عن الجهاز، قم بحفر أربع ثقوب رقم 29 (0.136")، وقم بعمل خيوط برأس #8-32، وفقًا لنمط الثقوب الموضح في الشكل التالي. احرص على عدم سقوط رقائق المعدن داخل الأجهزة الأخرى.
ثبت وحدة البطارية المساعدة بإحكام على سطح تركيب اللوحة باستخدام أربع براغي مسطحة الرأس مقاس #8-32 × ½".
ملاحظة: راجع دليل تركيب IC693 أو IC697 لتفاصيل حول كيفية تجنب فقدان محتويات ذاكرة PLC عند استبدال بطارية الاحتفاظ بالذاكرة.
وصل الكابل من وحدة البطارية إلى موصل البطارية على PLC.
في أنظمة IC693، يقع موصل البطارية على وحدة مزود الطاقة في قاعدة وحدة المعالجة المركزية، ويجب تمرير الكابل عبر الفتحة الصغيرة في أسفل حجرة البطارية.
في أنظمة IC697، يقع موصل البطارية على وحدة المعالجة المركزية، ويجب تمرير الكابل من أسفل وحدة المعالجة المركزية.
كن حذرًا حتى لا تُضغط كابل البطارية عند إغلاق غطاء حجرة بطارية IC693 أو غطاء وحدة المعالجة المركزية IC697.
ملاحظة: قم بإزالة بطارية الاحتفاظ بالذاكرة القياسية عند استخدام وحدة البطارية المساعدة.
