الشركة المصنعة: General Electric
رقم المنتج: IC693PWR331E
Country of origin:الولايات المتحدة
نوع المنتج: وحدة تزويد الطاقة
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 250ج
Dimensions: 3.6 سم × 13.4 سم × 13.7 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

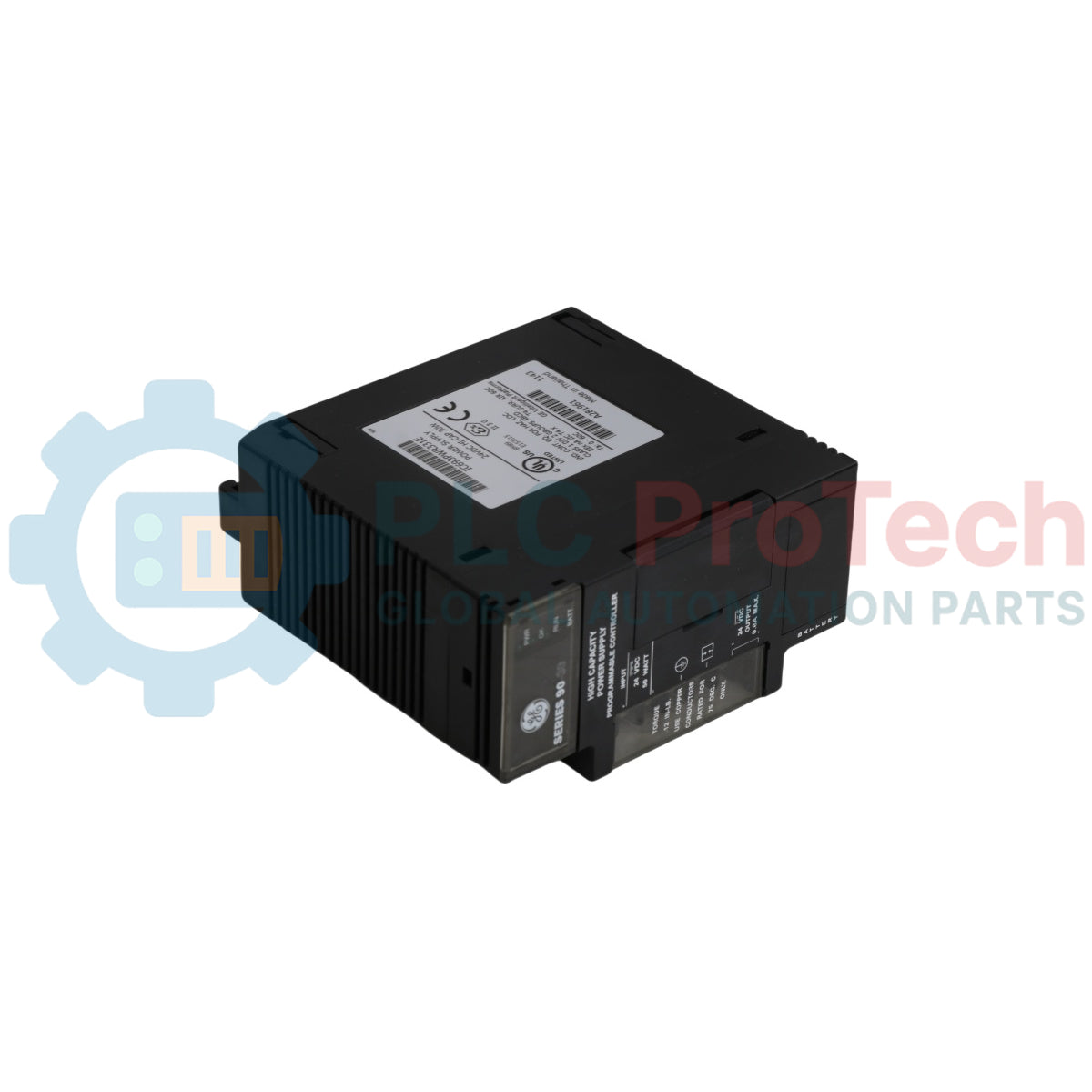

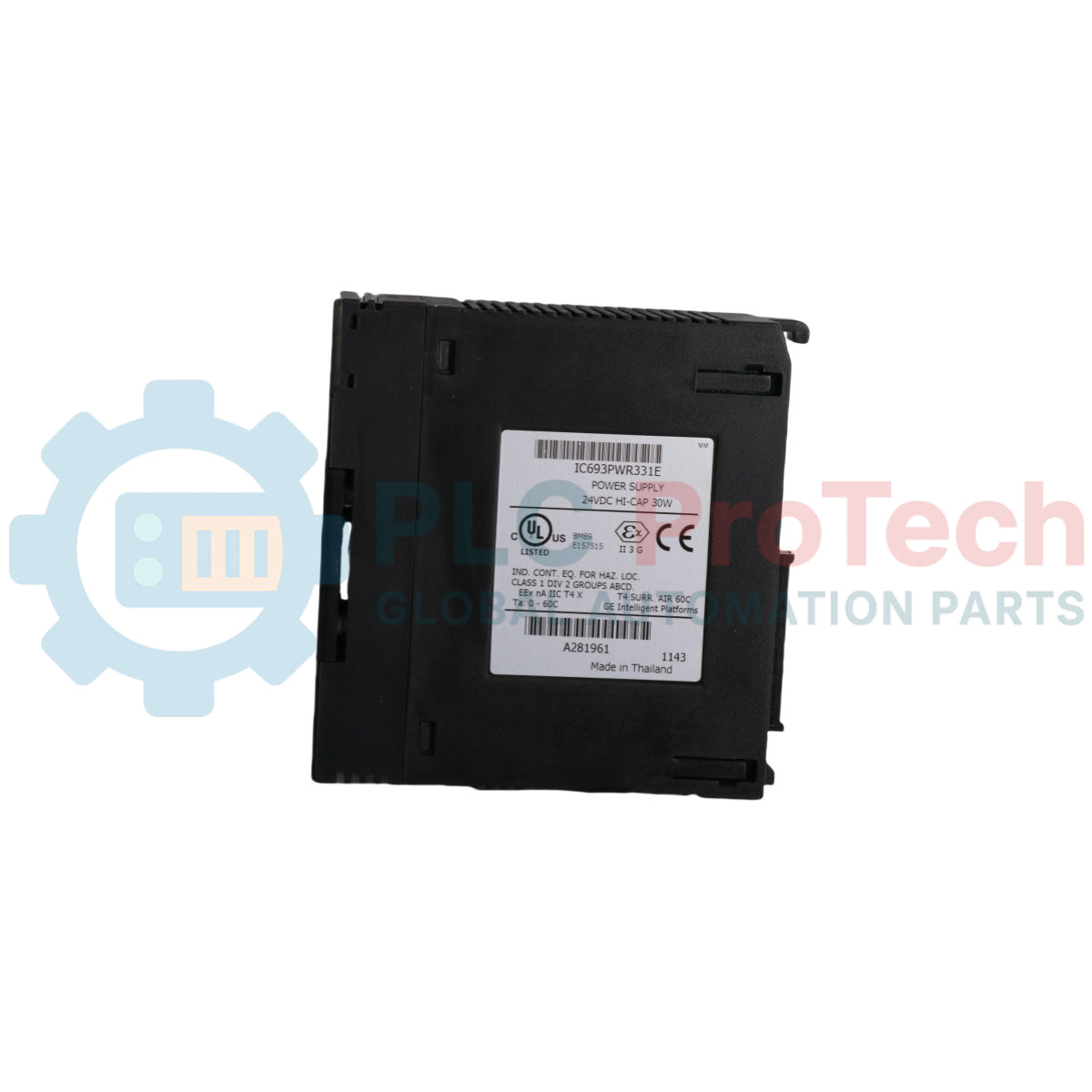

تُعدّ IC693PWR331E (IC693PWR331E) وحدة تنظيم طاقة تيار مستمر عالية السعة، تصنعها GE Fanuc لإطار وحدات التحكم المنطقية القابلة للبرمجة Series 90-30 القديم. صُممت هذه الوحدة لتوفير قضبان كهربائية داخلية مستقرة عبر لوحة قاعدة محلية، وتعالج دخلًا اسميًا واسع النطاق بجهد 24 VDC لإخراج ثلاثة جهود كهربائية منفصلة بإجمالي قدرة حمل يبلغ 30 واط. وتعتمد منشآت العمليات المستمرة الثقيلة - مثل مصانع تشكيل المعادن ومطاحن معالجة المعادن وشبكات البنية التحتية اللامركزية للمياه - على IC693PWR331E (IC693PWR331E) للحفاظ على منطق المعالجة المركزية الحرج واتصالات الإدخال/الإخراج. ومن خلال فصل منطق المعالجة الداخلي الدقيق بجهد +5 VDC عن حلقات الأجهزة المعزولة بجهد +24 VDC ومحركات المرحلات الميكانيكية بجهد +24 VDC، تعمل وحدة الطاقة هذه على حماية معالجات النظام من التغذية الراجعة الحثية من الحقل، ما يحافظ على استقرار التشغيل ويقلل بدرجة كبيرة من حالات التوقف القسري للمنشأة.
تعمل البنية التحتية الداخلية ومسارات إدارة الطاقة وواجهات التشخيص في بطاقة الطاقة الأساسية IC693PWR331E على تحسين استغلال مساحة الخزانة وعزل الحلقات.
توزيع الجهد على ثلاثة قضبان: يوزّع الطاقة ديناميكيًا عبر ثلاثة مخارج مستقلة، ما يتيح امتصاص القدرة الكاملة البالغة 30 واط بواسطة ناقل +5 VDC الحرج، مع تنظيم حمل أقصى قدره 15 واط على مسار مرحّل +24 VDC وحمل أقصى قدره 20 واط على خط +24 VDC المعزول، شريطة ألا يتجاوز إجمالي الحمل الصافي 30 واط.
واجهة الشبكة التسلسلية المدمجة: تتضمن وصلة اتصال RS485 مثبتة في الواجهة الأمامية، ومصممة لتوفير اتصالات شبكة مباشرة للمبرمجين المحمولين (HHP) أو محطات العمل الإشرافية التي تشغّل إعدادات برنامج GE Proficy.
مجموعة مراقبة LED الديناميكية: تحتوي على كتلة حالة مخصصة من أربع نقاط (PWR وOK وRUN وBATT) تعرض الحالات التشغيلية الفورية، وسلامة مزامنة وحدة المعالجة المركزية، ومقاييس تشخيصية للبطارية الاحتياطية الداخلية.
حماية الذاكرة المتطايرة: تحتوي على حجرة بطارية احتياطية محلية خلف باب واقٍ مفصلي في الواجهة الأمامية، للحفاظ على سلامة البيانات في سجلات RAM المتطايرة لوحدة المعالجة المركزية PLC أثناء انقطاعات الطاقة الأساسية للوحة الخلفية.
| مقياس الطاقة | المعيار المعتمد لمواصفات النظام |
| هوية الطراز | IC693PWR331E |
| الشركة المصنّعة للعلامة التجارية | GE Fanuc Emerson (قسم حلول الأتمتة) |
| خط نظام التحكم | وحدة تحكم منطقي قابلة للبرمجة Series 90-30 |
| تصنيف الوحدة | وحدة إمداد طاقة دخل تيار مستمر عالية السعة |
| تصنيف دخل اسمي | مسارات جهد 24 VDC / 48 VDC |
| نطاقات التشغيل بالتيار المستمر | نافذة البدء: من 21 إلى 56 VDC / نطاق التشغيل: من 18 إلى 56 VDC |
| الاستهلاك عند الحمل الكامل | دخل فعلي بقدرة 50 واطًا / حدود اندفاع بديلة تبلغ 90 VA |
| الحد الأقصى لتيار الاندفاع | تيار ذروة يبلغ 4 أمبير لمدة تقل عن 100 مللي ثانية |
| تفصيل جهد الخرج | 5 VDC (30 واطًا كحد أقصى) / مرحّل 24 VDC (15 واطًا كحد أقصى) / معزول 24 VDC (20 واطًا كحد أقصى) |
| السعة الإجمالية المشتركة | قدرة خرج قصوى صافية تبلغ 30 واطًا |
| فترة الاحتفاظ بالطاقة | تخزين مؤقت آمن لمدة 14 مللي ثانية كحد أدنى عند انقطاع التيار |
| واجهة الاتصال | منفذ بروتوكول تسلسلي RS485 محلي |
| مؤشر وزن العتاد | 1.25 رطل (0.57 كجم) |
| نطاق درجة حرارة التشغيل المحيطة | معلمات درجة الحرارة المحيطة للوحة الخلفية من 0 إلى 60 درجة مئوية |
| شهادة الامتثال | معتمد وفق معايير UL وCE |
كيف يدير المهندسون نسب توزيع الطاقة عبر حلقات المخارج الثلاث في IC693PWR331E؟
توزّع الوحدة الطاقة ديناميكيًا استنادًا إلى متطلبات اللوحة الخلفية. ويمكن لخط +5 VDC الحرج سحب ما يصل إلى كامل القدرة البالغة 30 واطًا إذا كانت المخارج المتبقية غير مستخدمة. ومع ذلك، عند تشغيل مخارج منفصلة لاحقة عبر خط المرحّل +24 VDC بقدرة 15 واطًا أو تزويد مرسلات ميدانية خارجية عبر طرف +24 VDC المعزول بقدرة 20 واطًا، يجب حساب إجمالي الحمل لضمان بقاء السحب المشترك للطاقة ضمن الحد البنيوي البالغ 30 واطًا.
ما الوظيفة التي يؤديها مؤشر LED الأمامي BATT، وكيف ينبغي مراقبته؟
يراقب مؤشر BATT حالة شحنة البطارية الليثيوم الداخلية الموجودة خلف الباب الأمامي المتأرجح. في الحالة الطبيعية يظل هذا المؤشر مطفأً، موضحًا أن البطارية تحافظ على سجلات RAM المتطايرة لوحدة CPU في Series 90-30. إذا أضاء مؤشر BATT، فهذا يدل على أن الجهد انخفض إلى ما دون الحد الآمن، ويجب استبدال البطارية أثناء بقاء اللوحة الأساسية مزودة بالطاقة لمنع فقدان ذاكرة المنطق.
هل يستطيع IC693PWR331E التعامل مع انخفاضات مؤقتة في طاقة الدخل بالتيار المستمر دون التسبب في عطل بوحدة CPU؟
نعم. تتضمن وحدة مصدر الطاقة مصفوفة ترشيح داخلية توفر زمن احتفاظ لا يقل عن 14 milliseconds. يتيح ذلك للنظام تجاوز الانخفاضات الطفيفة في جهد دخل التيار المستمر أو عابرات التبديل المحلية دون إطلاق إشارة انقطاع الطاقة أو تسببها في تنفيذ المعالج الرئيسي لإيقاف تشغيل طارئ.
إدخال الوحدة في فتحة اللوحة الأساسية وتأريض الإطار:
يجب تركيب IC693PWR331E في الفتحة الموجودة أقصى اليسار في هيكل اللوحة الأساسية Series 90-30. حاذِ الخطافين الهيكليين العلوي والسفلي للوحدة مع فتحات الهيكل، واضغط على الوحدة بإحكام حتى يستقر ذراع القفل السفلي في مكانه. أحكم ربط مسامير كتلة أطراف التأريض بعزم 0.5 N-m (4.4 inch-lbs) لضمان مسار تأريض كهربائي متين إلى إطار الحاوية، مما يساعد على تبديد ضوضاء خط التغذية الواردة عالية التردد.
توصيلات الأطراف المعزولة ومصادر الأجهزة:

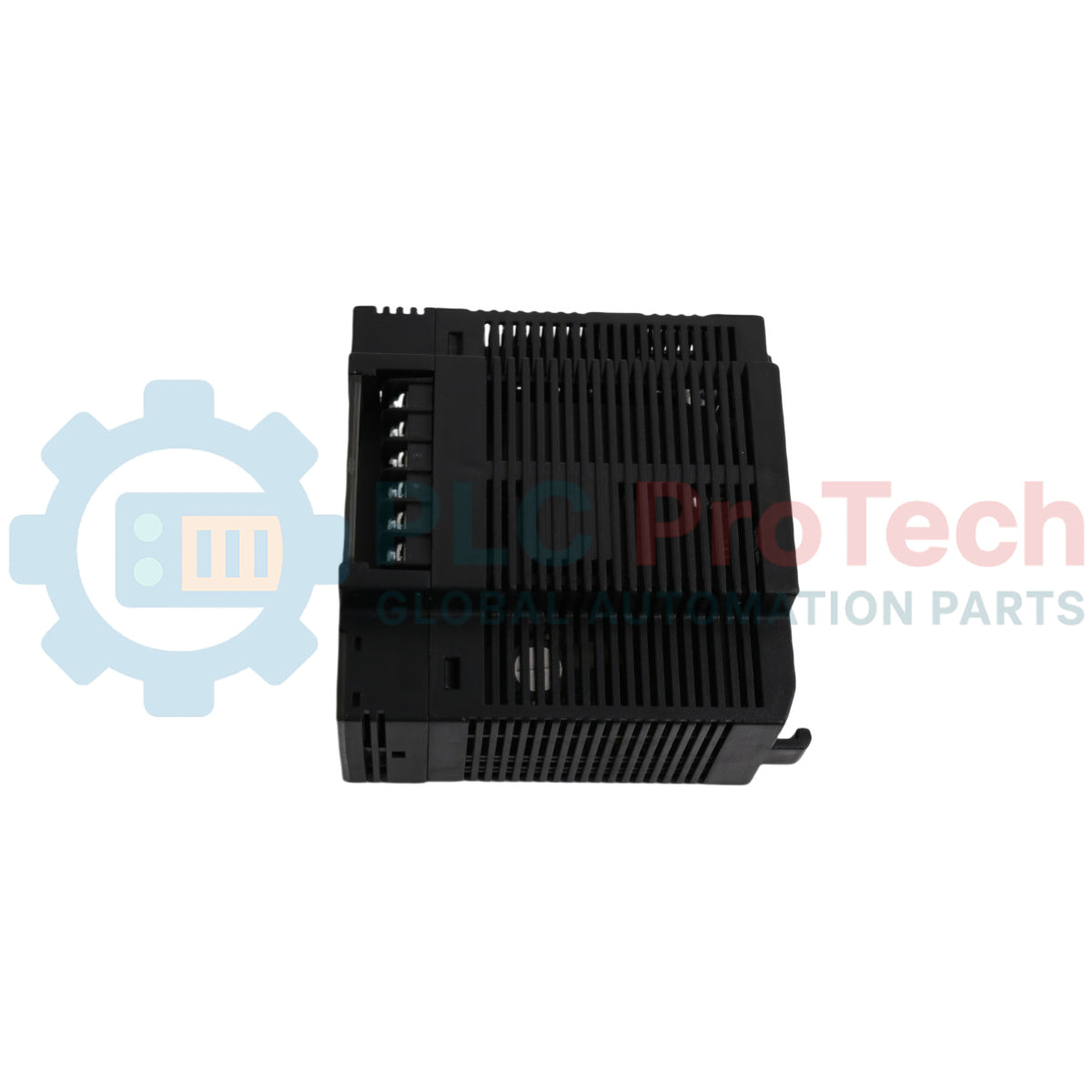

توفر كتلة أطراف التوصيل اللولبية السفلية خرج +24 VDC معزولًا، وقد صُممت لتغذية دوائر الإدخال الخارجية والحلقات التناظرية الداخلية. مرر هذه الخطوط المعزولة عبر أسلاك تحكم مستقلة ومجدولة، مع إبقائها منفصلة عن كابلات التيار المتردد العالية. تمنع طريقة التوصيل هذه ضوضاء التبديل الحثية من العودة عبر مصدر الطاقة وتشويه التحويلات التناظرية الحساسة بدقة 12 بت على البطاقات المجاورة.
إدارة البيئة وقواعد الخلوص الاستباقية:
نظرًا لأن مصدر الطاقة هذا يعتمد على الحمل الحراري الطبيعي للهواء، يجب إبعاده عن الغبار والأوساخ وجميع الأجهزة المولدة للحرارة داخل حاوية اللوحة. حافظ على فجوة خلوص مفتوحة لا تقل عن 5 cm أعلى هيكل الوحدة وأسفله. تحقق دوريًا من بقاء هواء الخزانة المحيط ضمن نطاق التشغيل المعتمد من 0 إلى 60 deg C لمنع الإجهاد الحراري من تقصير عمر مكثفات الترشيح الداخلية.
