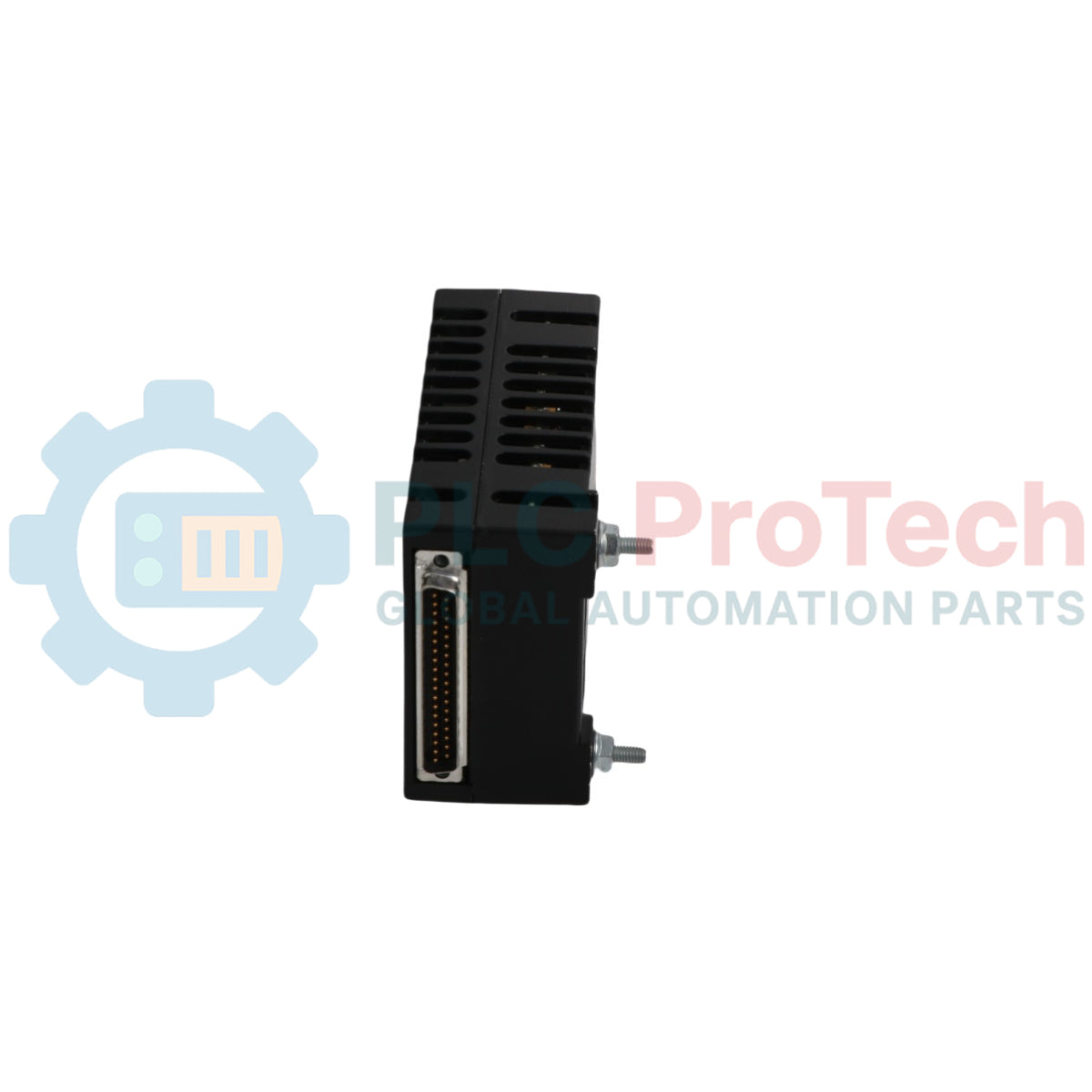

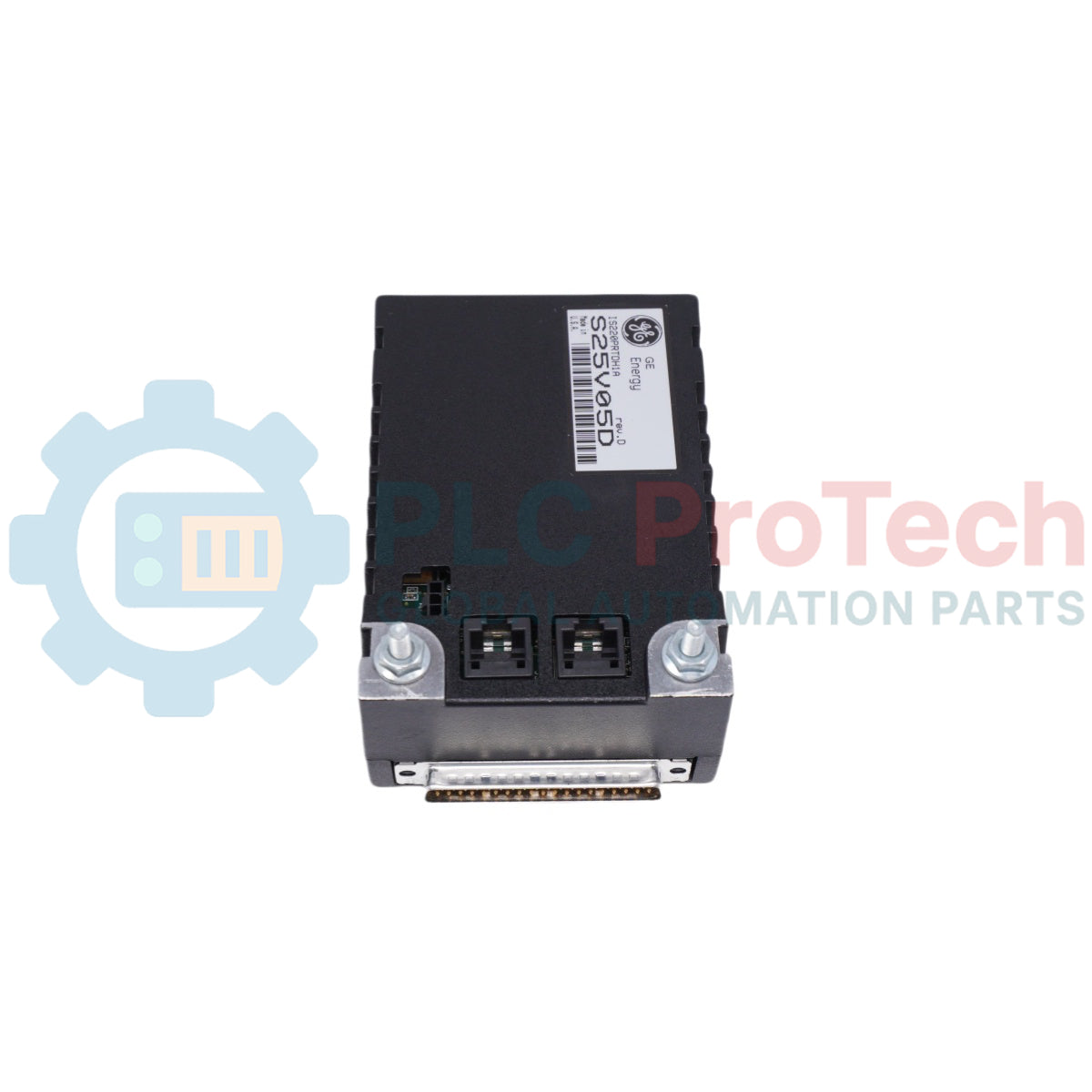

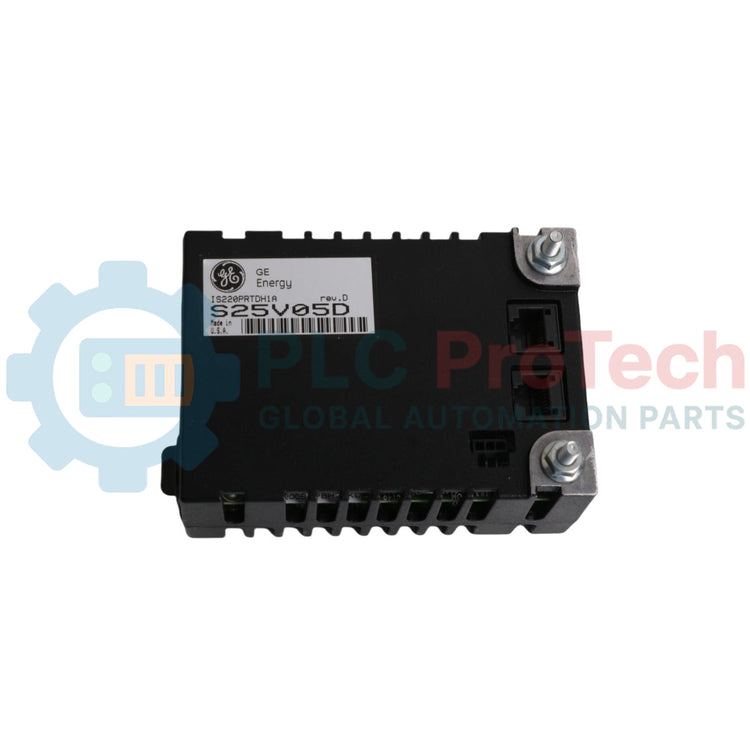

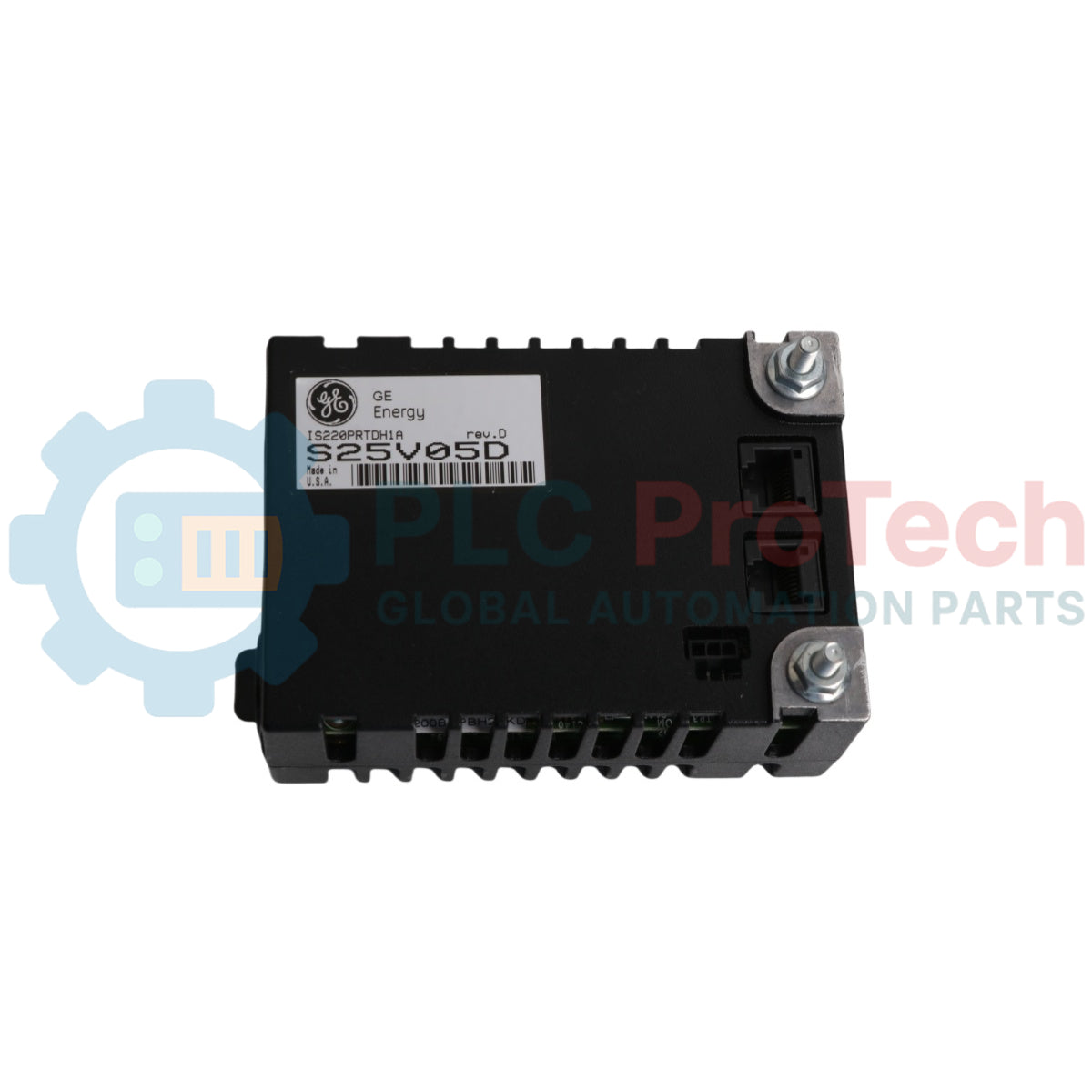

وحدة إدخال جهاز مقاومة درجة الحرارة Mark VIe IS220PRTDH1A من GE

الوصف

يعد IS220PRTDH1A وحدة إدخال جهاز مقاومة درجة الحرارة (RTD) مصممة لنظام التحكم في التوربين Mark VIe Speedtronic من جنرال إلكتريك. يعمل كـ حزمة إدخال/إخراج، حيث يتصل مباشرة بلوحة طرفية لتحويل قياسات درجة الحرارة التناظرية من العمليات الصناعية إلى بيانات رقمية. يوفر مراقبة درجة حرارة عالية الكثافة عبر ثماني قنوات، ويقبل مدخلات فقط من أجهزة مقاومة بسيطة مثل RTDs.

تتميز الوحدة بطبقة طلاء واقي على لوحة الدوائر لضمان موثوقية طويلة الأمد في ظروف التشغيل القاسية، مما يحمي الدوائر الداخلية من الملوثات البيئية. مصممة لحلقات التحكم الحرجة، يتواصل IS220PRTDH1A عبر شبكة احتياطية من خلال منفذي إيثرنت مدمجين لتوفير بيانات حرارية في الوقت الحقيقي إلى وحدة التحكم الرئيسية، مما يجعلها مناسبة لإدارة توربينات الغاز والبخار الصناعية.

الميزات

• إدخال بثماني قنوات: يدعم حتى 8 وصلات مستقلة لأجهزة استشعار RTD لمراقبة حرارية شاملة.
• لوحة دوائر مطلية بطبقة واقية: طبقة رقيقة من الحماية الكيميائية تحمي لوحة الدوائر الأساسية بالكامل من الرطوبة والغبار والملوثات الكيميائية.
• المراجعة الوظيفية A: تتضمن تحسينات تصميم مستهدفة لتحسين أداء وموثوقية الوحدة الأساسية.
• مزود طاقة مدمج: يحتوي على وحدة تزويد طاقة مدمجة، مما يقلل الاعتماد على مكونات توزيع الطاقة الخارجية.
• تشخيص بصري: مؤشرات LED على اللوحة الأمامية توفر مراقبة فورية للحالة للطاقة، والانتباه (ATTN)، ونشاط الاتصال على كلا منفذي الإيثرنت.
• معتمد للمناطق الخطرة: معتمد للتركيب في المواقع المصنفة عند اقترانه بلوحات طرفية متوافقة ومحددة.

التطبيقات

• مراقبة وتحكم حراري في حلقات توربين الغاز الصناعي
• مراقبة درجة حرارة محامل التوربين البخاري والستاتور
• تحديثات وتوسعات نظام التحكم Mark VIe من جنرال إلكتريك
• اكتساب بيانات درجة حرارة العمليات في المواقع الخطرة

المواصفات الفنية

إرشادات التثبيت

توافق اللوحات الطرفية

يجب إقران IS220PRTDH1A بلوحات طرفية معتمدة للحفاظ على امتثال النظام والسلامة. للتطبيقات المعتمدة، استخدم فقط اللوحات المتوافقة التالية:

• IS200TRTDH2D
• IS200SRTDH1A
• IS200SRTDH2A

الأسلاك وتوجيه الكابلات

• وصل فقط الأجهزة البسيطة المقاومة، مثل مجسات RTD القياسية، بقنوات الإدخال. لا توصل مصادر الجهد أو التيار النشطة إلى هذه المدخلات.
• تأكد من أن جميع الكابلات الميدانية تتمتع بتصنيفات عزل تتوافق بدقة مع الأكواد الكهربائية المحلية والمعايير الصناعية.
• وجه كابلات الإشارة بعيدًا عن خطوط التيار المتردد عالية الجهد أو كابلات التبديل عالية التردد لتقليل التداخل الكهرومغناطيسي.

التهوية وتحديد موقع الحاوية

• ركب الوحدة داخل حاوية نظيفة وآمنة توفر حماية كافية من الحطام البيئي.
• حافظ على تدفق هواء غير معوق حول فتحات التهوية العلوية والسفلية للهيكل لمنع تراكم الحرارة أثناء التشغيل المستمر.

الامتثال والشهادات

• معتمد بعلامة CE
• مدرج في UL

الأسئلة المتكررة

ماذا يحمي الطلاء الحامي على لوحة الدوائر المطبوعة؟

الطلاء الحامي على لوحة الدوائر المطبوعة هو طبقة رقيقة مطبقة كيميائيًا تغطي اللوحة الأساسية بأكملها. تحمي المكونات الداخلية من الرطوبة والغبار والملوثات المحمولة جواً النموذجية لبيئات التوربينات الصناعية، مما يمنع أعطال التتبع والتآكل.

ما هو الغرض من حالة المراجعة في هذا الطراز المحدد؟

تمثل المراجعة الوظيفية المخصصة A تحديثًا هندسيًا محسنًا يعزز مباشرةً التشغيل الأساسي، واستقرار الإشارة، وأداء الأجهزة لوحدة الإدخال مقارنةً بالنسخة الأصلية غير A.

كيف يتم التعامل مع مراقبة الحالة مباشرة على الأجهزة؟

يوفر اللوح الأمامي للوحدة حالة تشخيصية في الوقت الحقيقي عبر مصابيح LED مادية. تشمل هذه مؤشرات مخصصة لرابطَي الاتصال عبر الإيثرنت، ومصباح LED للطاقة للتحقق من الجهد الداخلي النشط، ومصباح LED للانتباه (ATTN) للإشارة إلى أعطال النظام أو عدم تطابق التكوين.
