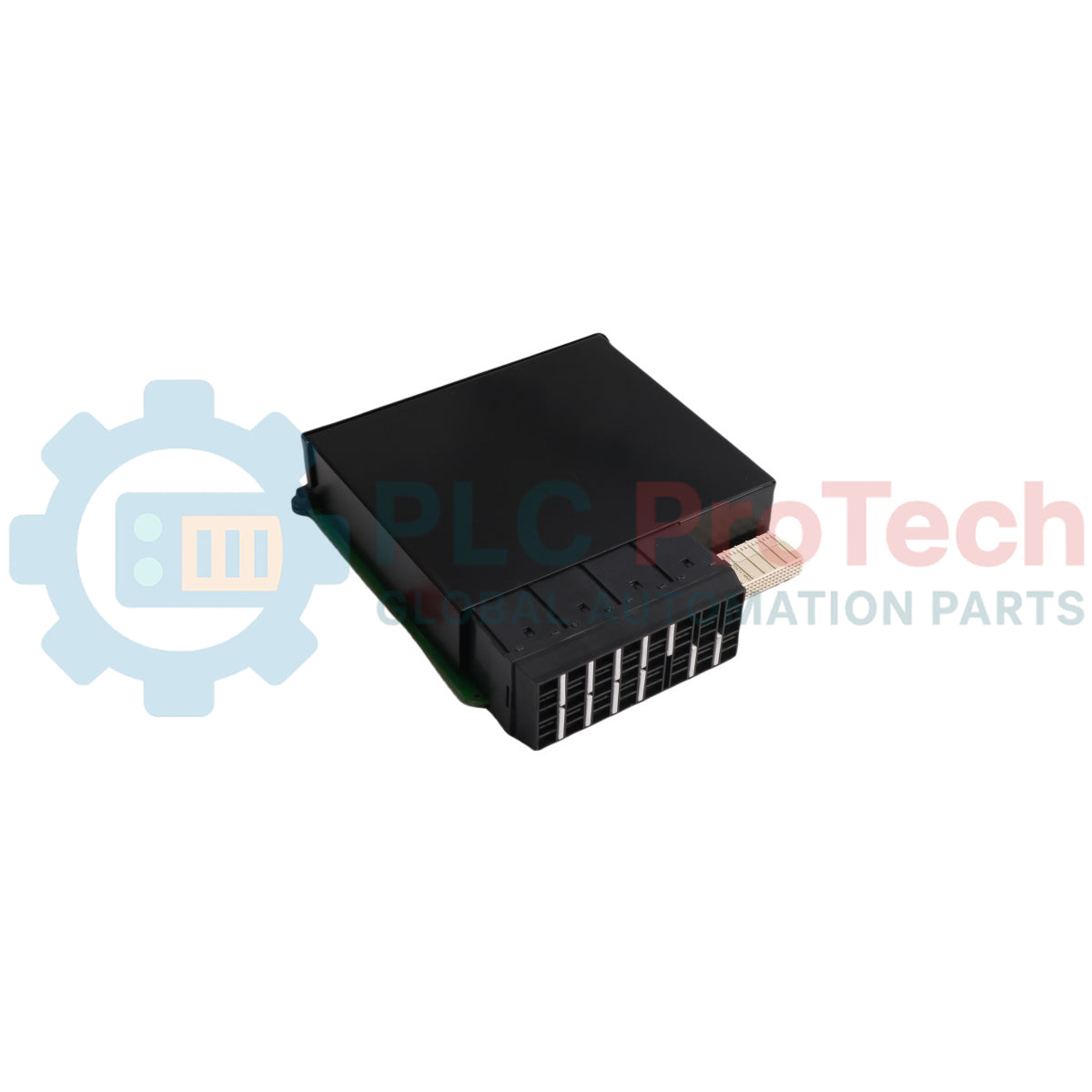

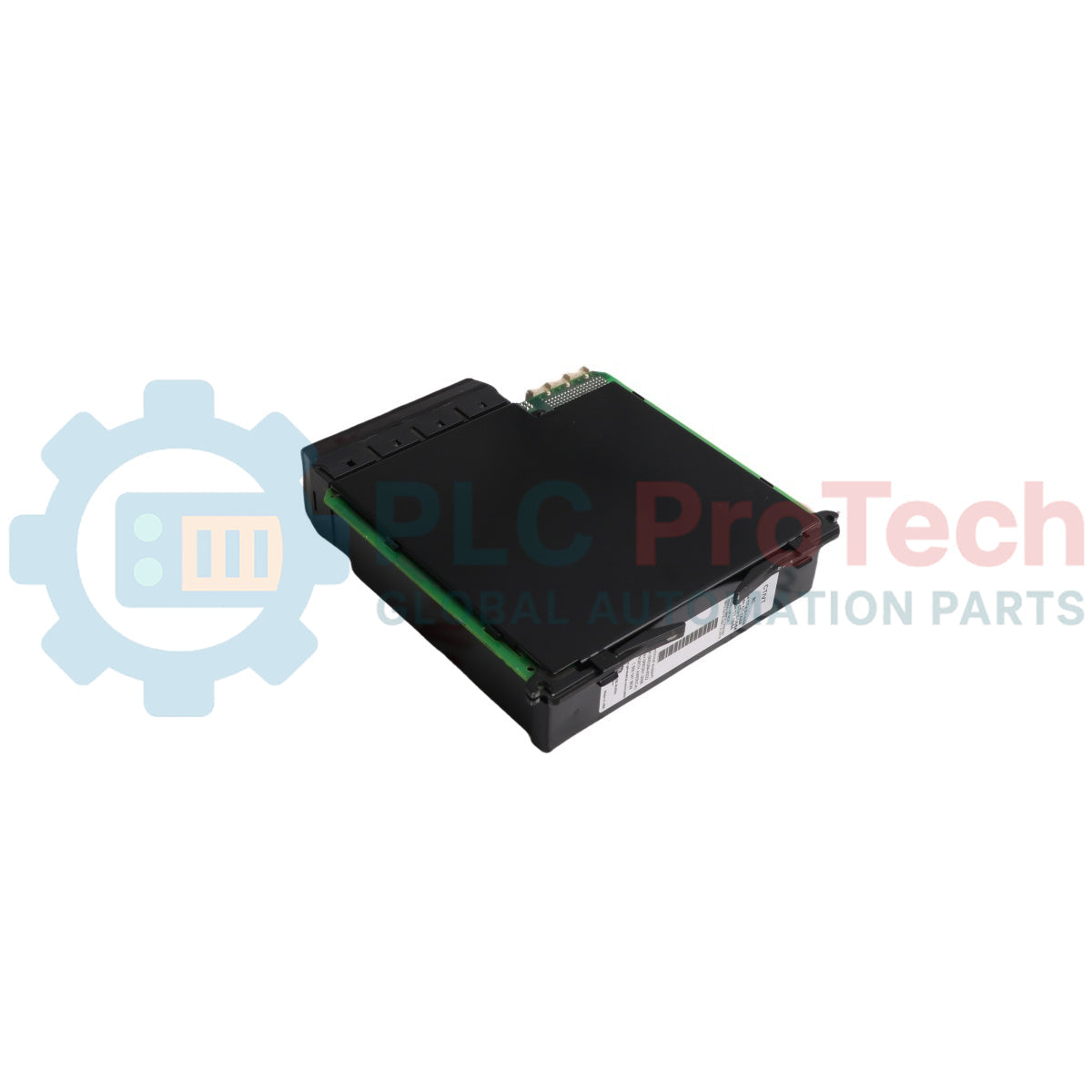

وحدة CT/VT للمرحلات الشاملة UR-8CH من GE Multilin

نظرة عامة على المنتج

تُعد  UR-8CH وحدة إدخال عالية التكامل لمحول التيار ومحول الجهد (CT/VT)، طورتها GE Multilin لمنصة المرحلات الشاملة  UR Series . وتعمل هذه اللوحة كواجهة استشعار تماثلية أساسية، إذ تزود مرحل الحماية المضيف بثلاث قنوات مخصصة لمحولات تيار الأطوار بقدرة 1 A / 5 A، وقناة واحدة عالية الدقة لمحول تيار أرضي بقدرة 1 A / 5 A. وتعتمد عمليات المعالجة المستمرة واسعة النطاق—بما في ذلك مرافق توليد الطاقة الكهربائية ومجمعات تكرير البتروكيماويات ومحطات تحويل التعدين عالية السعة—على  UR-8CH لالتقاط مقاييس التيار والجهد الأولية بدقة عالية. ومن خلال توفير عزل جلفاني متين عن دوائر الجهد العالي الأولية الخطرة وتحويل المداخل إلى إشارات ثانوية داخلية قياسية، تحمي الوحدة وحدة المعالجة المركزية الرئيسية من الارتفاعات العابرة. ويتيح هذا التتبع الدقيق لنظام الحماية إصدار أوامر فصل سريعة عند حدوث زيادة في تيار الطور أو عطل أرضي أو اضطرابات تفاضلية، مما يحد بدرجة كبيرة من أضرار المعدات ويقلل فترات توقف الشبكة غير المخطط لها.

البنية التحتية للأجهزة وآليات الحماية

يدعم التركيب الميكانيكي ومسارات تكييف الإشارة ومنطق البرمجة التكيفي لبطاقة  UR-8CH التوجيه الدقيق لبيانات القياس والتخطيط المعقد للحماية الكهربائية:

• مداخل تيار مزدوجة النطاق: مزود بمداخل مرنة وعالية الدقة لمحولات تيار الأطوار، تقبل مداخل ثانوية قياسية بقدرة 1 A أو 5 A، وتتوافق بسلاسة مع معايير تيار المرافق المختلفة.

• عزل الأعطال الجلفاني: ينشئ حاجز فصل ماديًا متينًا بين خطوط القدرة الأولية عالية الطاقة ووحدة المعالجة الدقيقة منخفضة الجهد لحماية المكونات الداخلية الحساسة.

• تخصيص وقائي مرن: يتكامل بسلاسة مع البرنامج الثابت للمرحل المضيف لتشغيل مخططات حماية متنوعة، مثل الحماية المتزامنة للطور المنقسم، وتتبع الحماية التفاضلية عالية الممانعة، ومراقبة أعطال التسرب الأرضي.

• التشخيص المتقدم للإشارات: يستخدم حلقات مخصصة للتحقق من الأجهزة لفحص المسار الفعلي للمدخلات التناظرية باستمرار، مع ترشيح الضوضاء والتأكد من صحة إشارة الإدخال قبل المعالجة.

• تتبّع الموثوقية متعدد الطبقات: يجمع بين إجراءات تشخيص الأجهزة المحلية وبرنامج المراقبة الأوسع للصحة الذاتية في هيكل سلسلة UR، لتحديد إنذارات التشخيص قبل أن يؤدي انقطاع الاستشعار إلى فشل نظام السلامة.

المعايير المادية ومعايير الأداء

الأسئلة الشائعة حول الحماية الكهربائية والتوافق مع الأنظمة القديمة

كيف يتحقق المهندسون من إصدار البرنامج الثابت المحدد للنظام عند دمج وحدة UR-8CH؟

يدير المشغلون المعلمات الداخلية لنظام الحماية ويدققونها باستخدام حزمة برامج EnerVista Launchpad. وتتيح محطة التشخيص هذه للموظفين عرض مراجعة البرنامج الثابت النشطة. ونظرًا إلى أن UR-8CH يمثل رمز طلب قديمًا لمكونات CT/VT، فقد صُمم للعمل داخل هياكل تعمل بإصدارات البرنامج الثابت 3.5x أو أقدم.

ما قيود الأجهزة التي تحدث إذا تمت ترقية النظام إلى إصدار البرنامج الثابت 4.0x أو أحدث؟

تتطلب الهياكل التي تمت ترقيتها إلى إصدار البرنامج الثابت 4.0x أو أحدث اقترانًا متوافقًا بين وحدات المعالجة المركزية الحديثة وبطاقات إدخال CT/VT المحدّثة للتواصل بشكل صحيح. ولا تتوافق الوحدات الفرعية القديمة مثل UR-8CH أصليًا مع طبقات البرامج ذات الإصدار 4.0x، لذا يلزم إبقاء المعالج الأساسي عند الإصدار 3.5x أو أقدم أثناء عمليات الاستبدال الميدانية لأغراض الصيانة.

ما المزايا الهيكلية التي توفرها محوّلات التيار المدمجة مقارنةً بلوحات الحماية المساعدة؟

تخفض محوّلات التيار المدمجة في هذه الوحدة التيار الأولي إلى دوائر قياس داخلية معيارية، وتُخرج جهودًا ثانوية موحّدة. يلغي هذا التصميم الحاجة إلى تركيب مكوّنات حماية مساعدة خارجية، مما يقلل تعقيد التوصيلات، ويصغّر حيز الخزانة، ويخفض إجمالي تكاليف نشر النظام.

دليل الهندسة الميدانية والتركيب

• أساليب تأريض الدروع ودوائر الملفات الثانوية لمحوّلات التيار:

  احرص دائمًا على تمرير جميع توصيلات محوّلات التيار الميدانية عبر كابلات محمية عالية الجودة ومجدولة الأزواج لمنع الاقتران الكهرومغناطيسي من مجاري قضبان التوصيل المجاورة عالية الجهد. أوصل دروع الكابلات بالأرضي عند نقطة واحدة على جدار حاوية خزانة المرحّل، وأبقِ الدرع معزولًا تمامًا عند صندوق التوصيل الميداني. لا تفتح دائرة الملف الثانوي لمحوّل تيار موصول بالكهرباء تحت أي ظرف، إذ يؤدي ذلك إلى توليد أقواس كهربائية خطرة عالية الجهد قد تتلف مرحلة دخل UR-8CH وتعرّض المشغلين لخطر شديد من الصعق.

• الحماية من الكهرباء الساكنة والتفريغ الكهروستاتيكي (ESD) ومحاذاة الهيكل:

  تتسم الرقائق التشخيصية الدقيقة ومحوّلات الإشارة التناظرية إلى الرقمية المثبّتة على لوحة UR-8CH بحساسية عالية تجاه التفريغ الكهروستاتيكي (ESD). يجب على مهندسي الخدمة الميدانية ارتداء سوار معصم مضاد للكهرباء الساكنة وموصول تأريضه بشكل صحيح، وتثبيته في هيكل المرحّل المعدني قبل إخراج الوحدة من كيس التسليم المضاد للكهرباء الساكنة. أدخل البطاقة بعناية في قضبان التوجيه بالهيكل لتجنب عدم محاذاة دبابيس اللوحة الخلفية الداخلية، وأحكم ربط جميع أدوات التثبيت لمنع مقاومة التلامس الناتجة عن الاهتزاز.

• ضوابط البيئة وأمان كتلة الأطراف:

  تحقّق من إحكام ربط جميع مسامير الأطراف التي تثبّت أسلاك محوّلات التيار (CT) النحاسية السميكة وفق إعدادات عزم الربط المحددة من المصنع. فقد تؤدي الوصلات المفكوكة إلى اختلافات خطيرة في القياس أو إلى ارتفاع حرارة موضعي خطير عند الأحمال ذات التيار المرتفع. حافظ على درجة حرارة البيئة المحيطة داخل خزانة معدات التبديل ضمن نطاق التشغيل المعتمد من ‎-40 إلى ‎+60 درجة مئوية، وتحقّق من عدم انسداد فتحات التهوية والشبكات لمنع تسارع تقادم المكوّنات.
