الشركة المصنعة: VIBRO-METER
رقم المنتج: IQS450 S3960 204-450-000-002
Country of origin:الولايات المتحدة
نوع المنتج: مُعدّل إشارة
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 320ج
Dimensions: 3.2 سم × 10.6 سم × 13 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

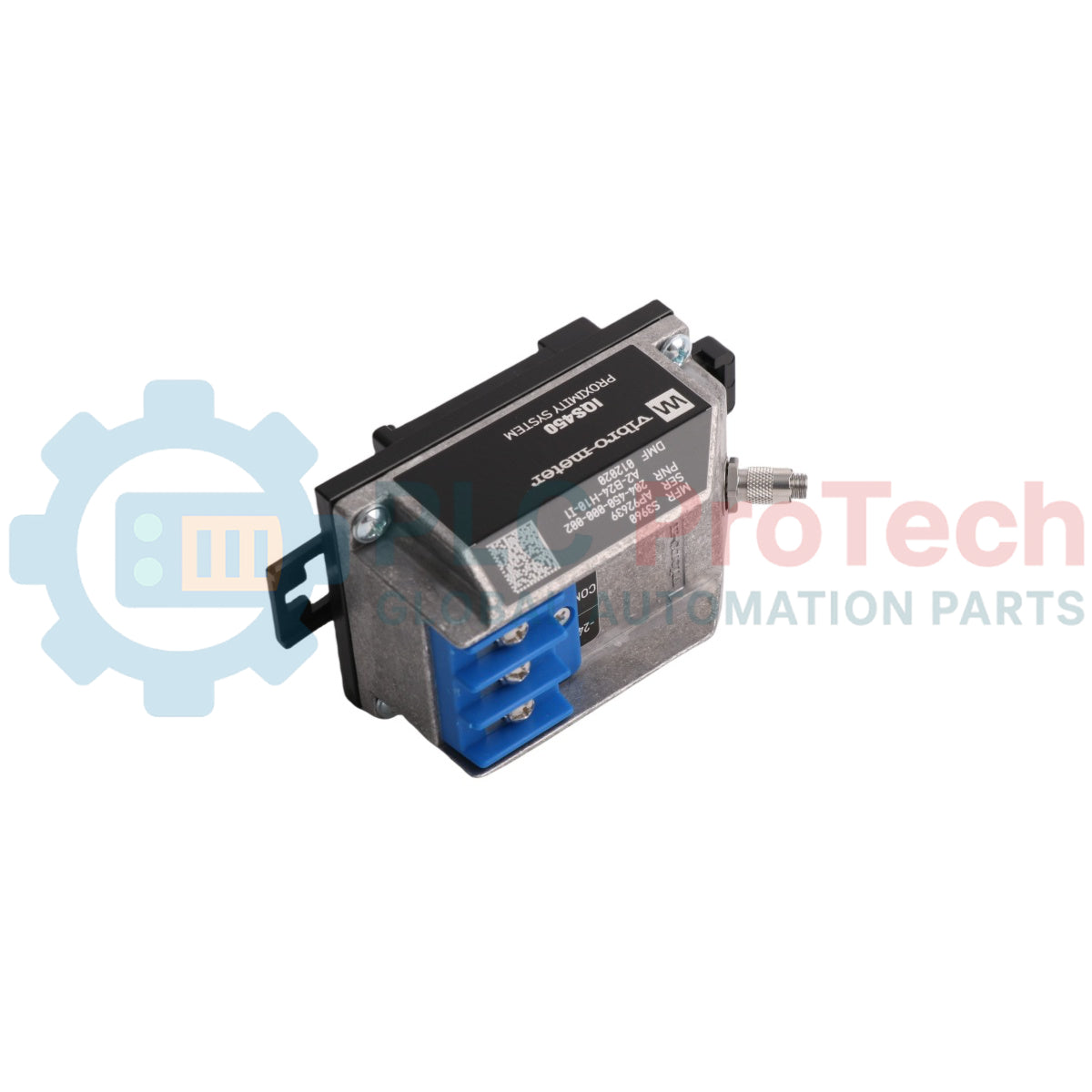

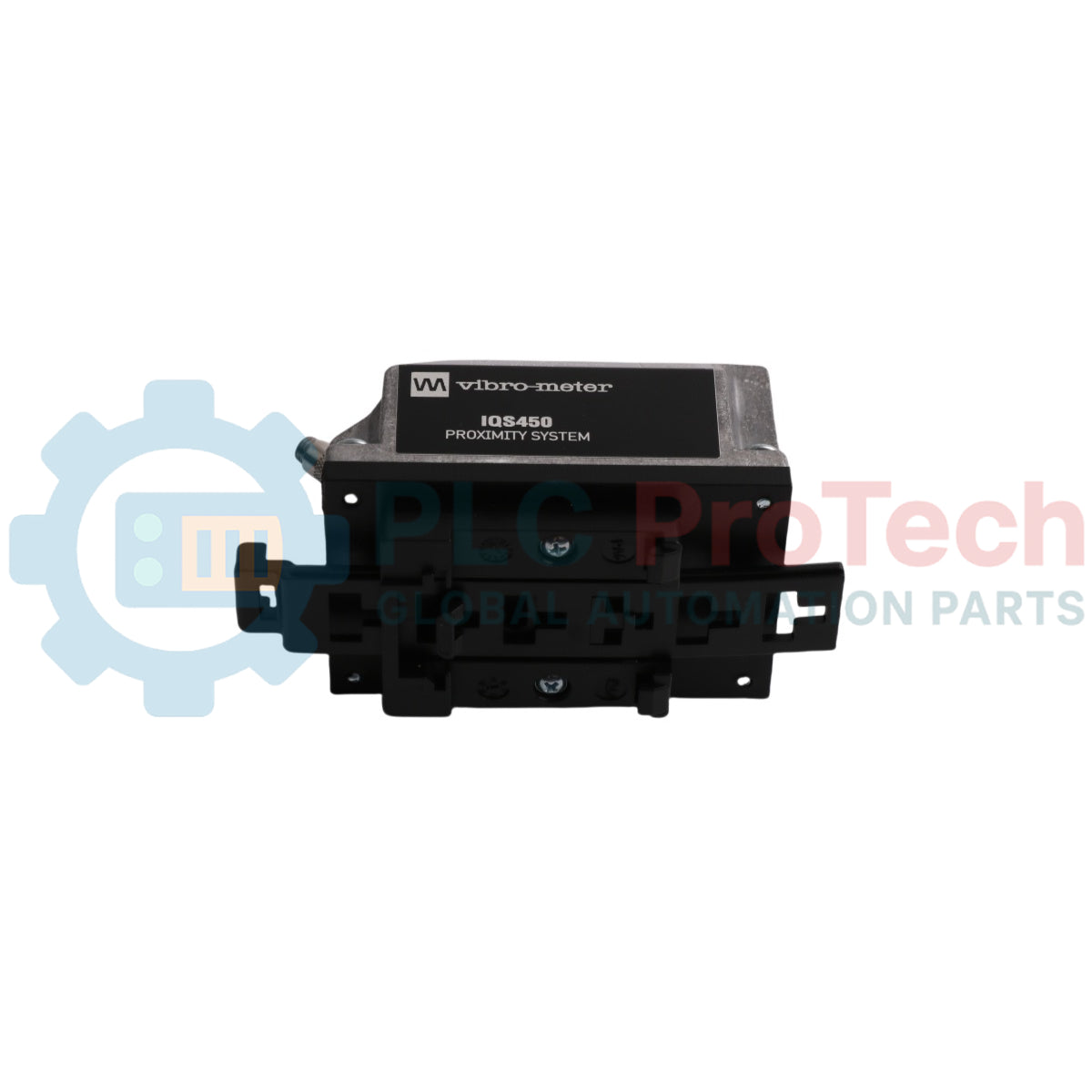

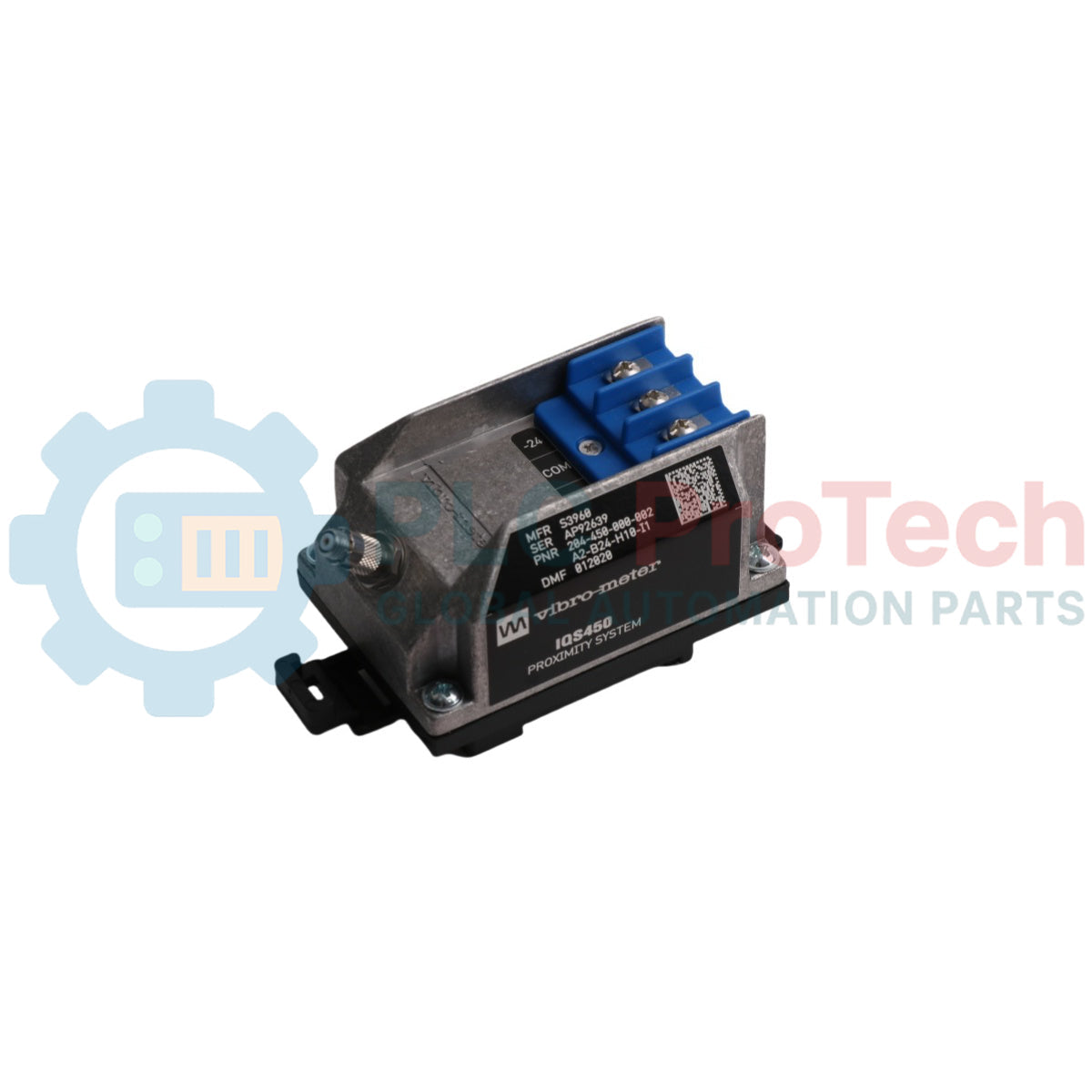

يُعد IQS 450 (204-450-000-002) جهاز معالجة إشارة عالي الدقة يشكل الجسر الأساسي في سلسلة قياس التيار الدوامي Vibro-Meter. يعمل بالتعاون مع محولات القرب من سلسلة TQ (مثل TQ 402 أو TQ 412) لتوفير مراقبة دقيقة وغير تلامسية للإزاحة والاهتزاز. عند اقترانه بـ S3960 (الذي غالبًا ما يُشار إليه أيضًا بسلسلة GSI 127)، يكتسب النظام عزلًا جلفانيًا، مما يضمن نقل بيانات الاهتزاز عالية التردد إلى غرفة التحكم دون تداخل من حلقات الأرض أو الضوضاء الكهربائية.
تم تحسين تكوين 204-450-000-002 لتطبيقات صناعية عالية الأداء، حيث يوفر مخرجات موحدة لأنظمة حماية الآلات مثل VM600.
مبدأ التيار الدوامي: يقوم IQS 450 بتشغيل ملف الاستشعار الخاص بالمحول بإشارة حاملة عالية التردد ويفك تشفير الإشارة العائدة إلى خرج تماثلي دقيق يتناسب مع الفجوة.
تعويض درجة الحرارة النشط: الدوائر المتكاملة المدمجة تعادل تأثيرات تقلبات درجة الحرارة المحيطة، مما يمنع "الانجراف الحراري" من التسبب في إنذارات اهتزاز كاذبة.
مطابقة طول النظام: تم معايرة هذا الطراز لأطوال النظام الكلية (TSL) محددة، مما يضمن الخطية عبر المحول وتجميع كابل التمديد.
الواجهة الجلفانية (S3960/GSI127): يوفر S3960 عزلًا ثلاثي الاتجاهات (المدخل، المخرج، والطاقة)، مما يحمي إلكترونيات رف VM600 من الاضطرابات والارتفاعات المفاجئة في الجهد من جانب الحقل.
| المعامل | تفاصيل المواصفات |
| النموذج | IQS 450 (204-450-000-002) |
| العلامة التجارية | Vibro-Meter (Meggitt) |
| المحولات المتوافقة | TQ 402، TQ 412، TQ 422، TQ 432 |
| استجابة التردد | من التيار المستمر حتى 20 كيلوهرتز (-3 ديسيبل) |
| نوع المخرج | جهد (-2 إلى -18 فولت) أو تيار (4 إلى 20 مللي أمبير) |
| جهد التغذية | -18 إلى -30 فولت تيار مستمر (القياسي -24 فولت تيار مستمر) |
| درجة حرارة التشغيل | -35 إلى $+85^{\circ}C$ |
| التركيب | قضيب DIN (35 مم) |
ما هو دور S3960 في سلسلة القياس هذه؟
يعمل S3960 (أو GSI 127) كـ "جهاز مرتبط". يبقى في المنطقة الآمنة (خزانة التحكم) ويوفر طاقة intrinsically safe لـ IQS 450 في الميدان مع إعادة إشارة الاهتزاز بدقة عالية. وهو ضروري للقضاء على حلقات الأرض في المنشآت الصناعية الكبيرة.
كيف يمكنني استكشاف خطأ "Sensor OK" في IQS 450؟
تحقق من جهد الانحياز المستمر (جهد الفجوة) عند مخرج IQS 450. إذا كان الجهد 0 فولت أو عند حد التغذية (-24 فولت)، فمن المحتمل وجود دائرة مفتوحة أو قصر في كابل المحوري أو رأس المحول. عادةً ما يعرض فجوة "منتصف النطاق" الصحي حوالي -10 فولت تيار مستمر.
هل يمكنني استبدال IQS 450 دون إعادة معايرة المجس؟
نعم. تم تصميم أنظمة القرب من Vibro-Meter بمكونات قابلة للتبديل. طالما أن IQS 450 البديل يطابق طول النظام الكلي (مثل 5 أمتار أو 10 أمتار) ونوع المحول، يظل النظام معايرًا.
اتساق طول النظام الكلي (TSL): تأكد من أن الطول الإجمالي لكابل المحول وأي كابل تمديد EA 402 يطابق معايرة IQS 450. استخدام كابل 5 أمتار على جهاز معالجة معاير لـ 10 أمتار سيؤدي إلى خطأ في الحساسية بنسبة 50%.
سلامة الموصلات: الموصلات المحورية الصغيرة حساسة للرطوبة والأوساخ. استخدم موصلات ذات قفل ذاتي وتأكد من شدها يدويًا حتى تشعر بـ "النقرة" للحفاظ على حماية الإشارة.
استراتيجية التأريض: يجب توصيل قضيب DIN الخاص بـ IQS 450 و S3960 بأرضية أدوات عالية التكامل. يجب إنهاء درع الكابل من الميدان عند طرف جهاز معالجة الإشارة فقط لمنع حلقات الأرض.
يُفضل الجمع بين IQS 450 / S3960 لعرضه نطاق تردد واسع. على عكس الحساسات الصناعية القياسية، يحافظ هذا النظام على دقة الطور حتى 20 كيلوهرتز. وهذا أمر حيوي لـ "تحليل المدار" و"مخططات بودي" التي يستخدمها مهندسو التشخيص لتحديد أعطال التوربينات المحددة مثل احتكاك العمود، دوامة الزيت، أو سوء المحاذاة. يضمن الهيكل الألمنيوم المتين والإلكترونيات المغلفة استقرار النظام في بيئات الاهتزاز العالي والتداخل الكهرومغناطيسي العالي النموذجية لصالات التوربينات.
