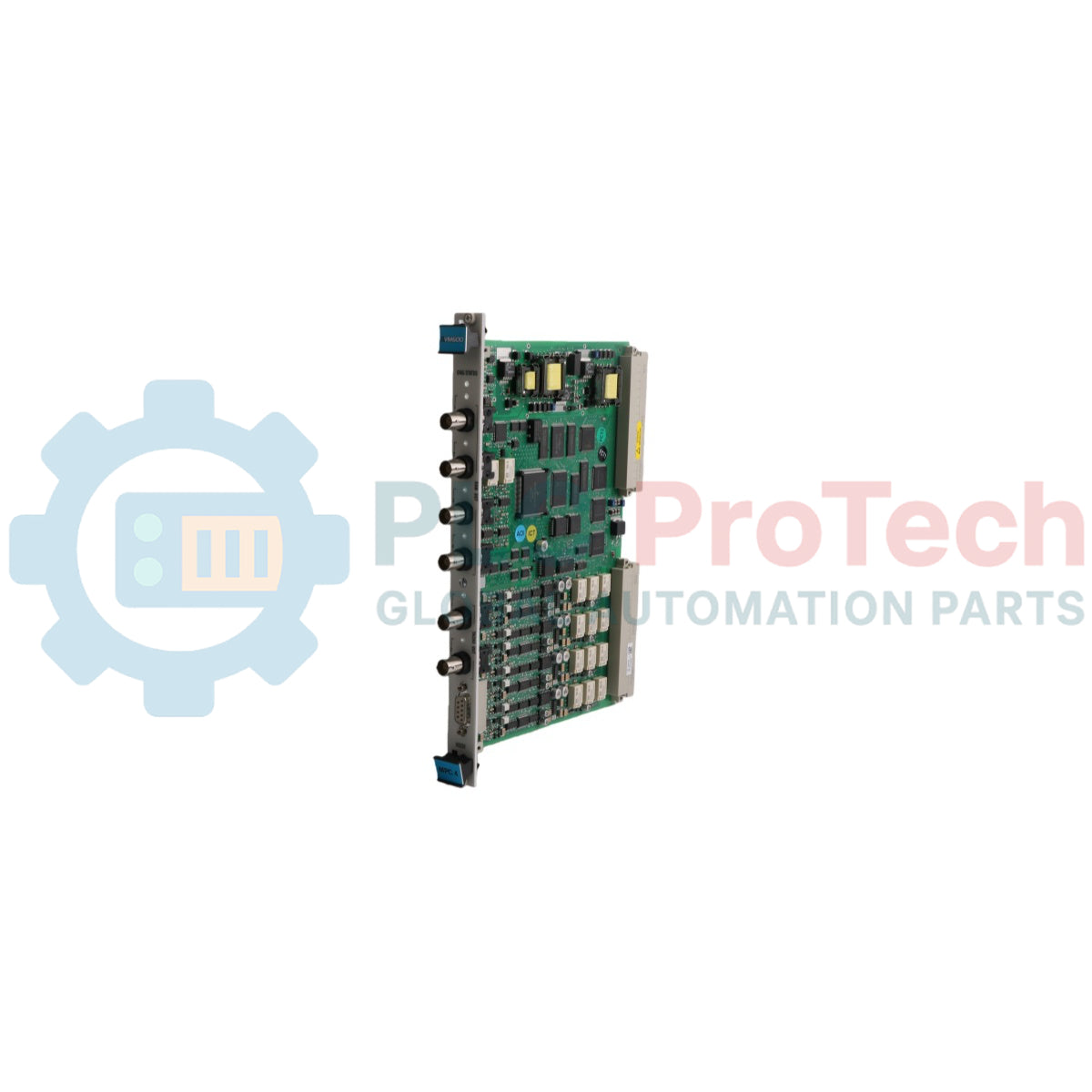

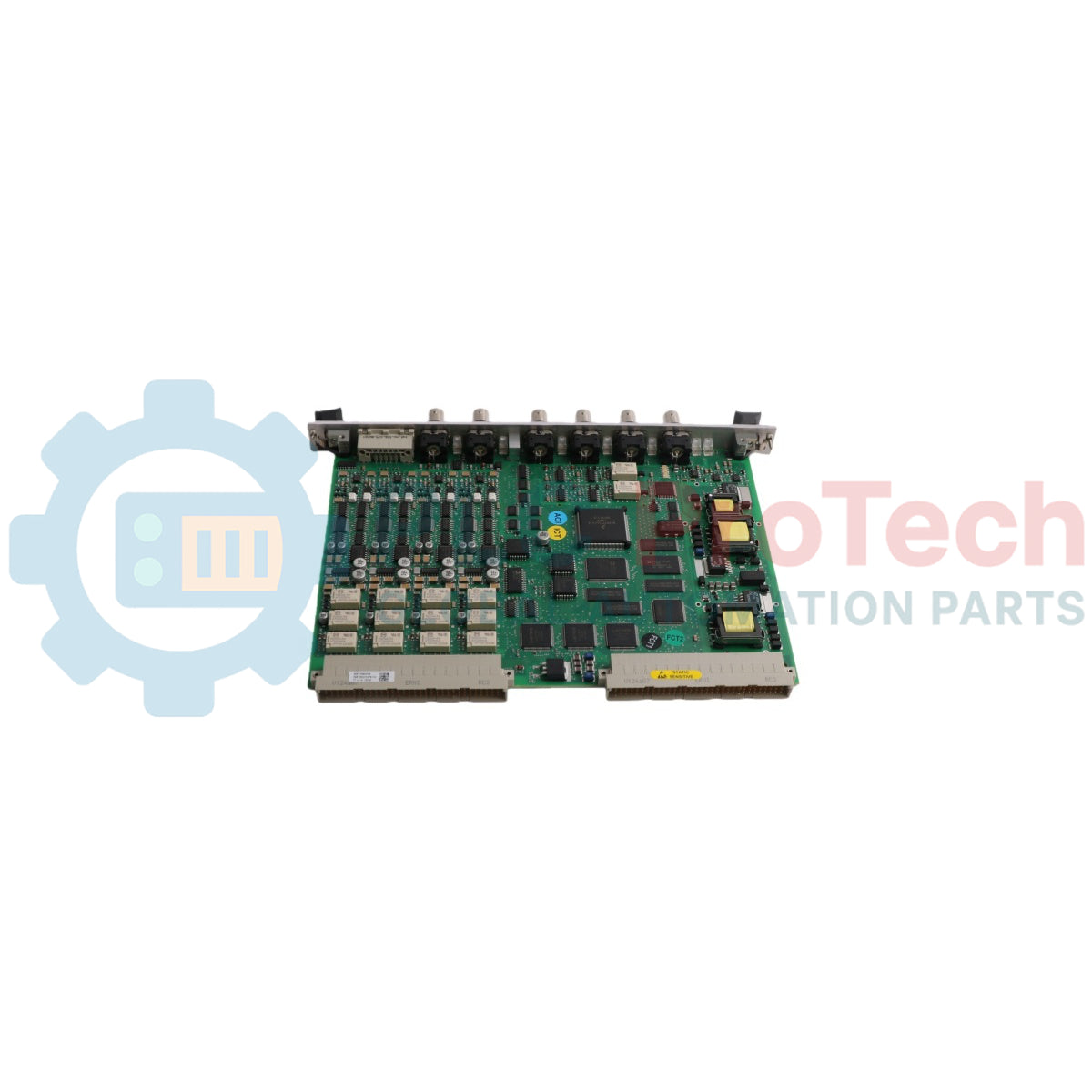

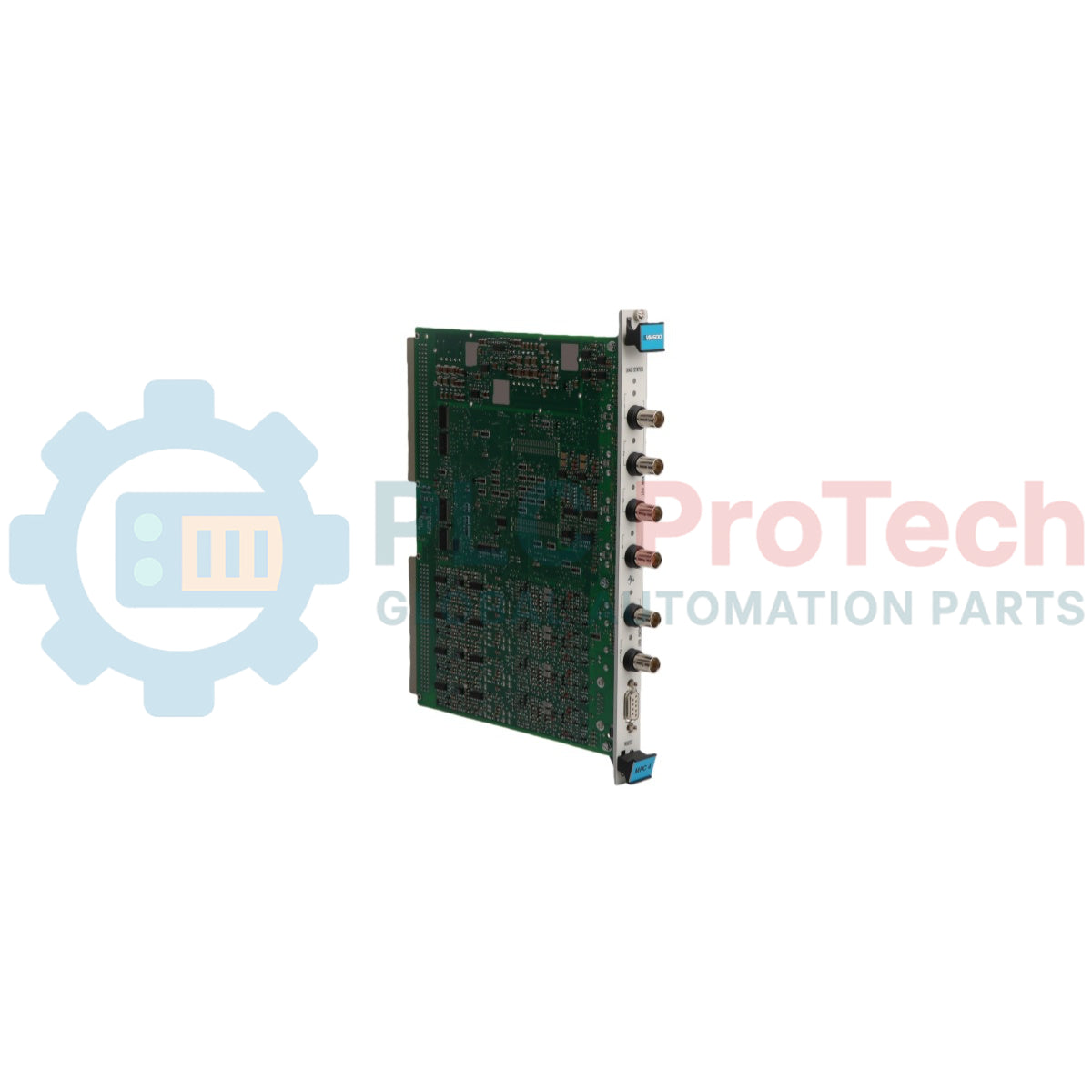

بطاقة حماية الآلات Vibro-Meter VM600 موديل MPC4 200-510-076-114

نظرة عامة على المنتج

إن MPC4 200-510-076-114 (MPC4) عبارة عن بطاقة حماية للآلات عالية الموثوقية وعنصر أساسي في منصة Vibro-Meter VM600 . تم تصميم هذه الوحدة المتخصصة للمراقبة المستمرة للآلات الدوارة الحيوية، بما في ذلك التوربينات البخارية/الغازية والضواغط الكبيرة والمراوح الصناعية. توفر أربع قنوات إدخال إشارة ديناميكية وقناتين مخصصتين للسرعة (عداد الدورات). من خلال تنفيذ معالجة الإشارة عالية السرعة ومنطق الإنذار المستقل، يضمن MPC4 200-510-076-114 إجراءً وقائيًا فوريًا (فصل) لحماية الأصول من الاهتزاز المفرط أو إزاحة العمود أو ظروف السرعة الزائدة، حتى في حالة فشل الاتصال بنظام ذي مستوى أعلى.

التكوين الفني (نظرة عميقة)

يعد طراز 200-510-076-114 إصدارًا عالي المواصفات من سلسلة MPC4، ويستخدم عادةً في بيئات الأمان المصنفة SIL.

• معالجة الإشارة المتقدمة: مزود بمعالجات إشارة رقمية (DSPs) عالية الأداء لإجراء تحويلات فورييه سريعة في الوقت الفعلي، وفلاتر التتبع، وقياسات الذروة إلى الذروة.

• اتصال ناقل VME: يتكامل بسلاسة مع اللوحة الخلفية لـ VM600 لتبادل البيانات مع بطاقة CPUM ، مع الحفاظ على مسار أمان للأجهزة المحلية يعمل بشكل مستقل عن وحدة التحكم في الرف.

• تعدد استخدامات الإدخال: متوافق تمامًا مع مجموعة واسعة من المحولات، بما في ذلك مستشعرات التقارب TQ4xx ، ومقاييس التسارع CAxxx ، ومستشعرات السرعة CExxx .

• منطق المرحل المدمج: يدعم "منطق التصويت" المعقد (على سبيل المثال، 1 من 2، 2 من 3) عند إقرانه ببطاقة الإدخال/الإخراج IOC4T ، مما يضمن التوفر العالي ويقلل من مخاطر التعثر الكاذب.

المواصفات الفنية

الأسئلة الشائعة التقنية

كيف يختلف اللاحقة "114" عن إصدارات MPC4 القياسية؟

يشير المتغير 114 إلى مستوى معين من مراجعة البرامج الثابتة والأجهزة مصمم خصيصًا لمعايير TSI (أدوات مراقبة التوربينات) الحديثة. غالبًا ما يتضمن قدرات تشخيص محسّنة وخيارات طلاء محددة للحماية من المواد المسببة للتآكل في الغلاف الجوي في البيئات الصناعية.

هل يمكنني تكوين MPC4 200-510-076-114 بدون بطاقة CPUM؟

لا. بينما ينفذ MPC4 منطق الحماية الخاص به بشكل مستقل بمجرد التكوين، يجب إجراء الإعداد الأولي، وتعديل نقطة الضبط، وإدارة البرامج الثابتة عبر برنامج VM600 MPS (نظام حماية الآلات) من خلال وحدة التحكم في الرف CPUM .

ما هو الغرض من مؤشرات LED "خطر" و "تنبيه" على اللوحة الأمامية؟

يشير مؤشر LED التنبيه (الأصفر) إلى أن القياس قد تجاوز العتبة الأولى، مما يشير إلى الحاجة إلى الصيانة. يشير مؤشر LED الخطر (الأحمر) إلى تجاوز العتبة الثانية، مما يؤدي عادةً إلى تشغيل مرحل لإيقاف تشغيل الآلة لمنع التلف.

دليل الهندسة والتركيب

• الاقتران الخلفي لـ IOC4T: يجب تثبيت MPC4 200-510-076-114 في الجزء الأمامي من رف VM600، بمحاذاة مباشرة مع بطاقة IOC4T في الجزء الخلفي. يتم الاتصال عبر موصل VME P2؛ تأكد من عدم ثني أي دبابيس أثناء الإدخال.

• شد الأطراف: عند توصيل أطراف IOC4T ، تأكد من عزم دوران يتراوح بين 0.5 و 0.6 نيوتن متر . يمكن أن تؤدي التوصيلات السائبة في مراقبة الاهتزاز إلى "ارتفاعات الإشارة" التي قد يفسرها MPC4 على أنها عطل حقيقي في الآلة.

• استراتيجية التأريض: يجب ربط درع الكابل للمستشعرات بطرف "الدرع" على IOC4T فقط. يعد فصل الدرع عند طرف المستشعر أمرًا بالغ الأهمية لمنع حلقات التأريض التي تدخل ضوضاء 50/60 هرتز في مسار المعالجة.

المزايا الهندسية

يتميز MPC4 200-510-076-114 بمسار الأمان المحدد . على عكس أجهزة التحكم المنطقية القابلة للبرمجة (PLCs) المستندة إلى البرامج، يستخدم MPC4 مسار منطق مرمزًا بشكل ثابت لتشغيل الإنذار، مما يضمن وقت استجابة أقل من 20 مللي ثانية من اكتشاف الخطأ إلى تنشيط المرحل. يسمح تصميم إدارة الحرارة القوي بالعمل في بيئات درجات الحرارة المحيطة العالية الموجودة في قاعات التوربينات دون الحاجة إلى مراوح تبريد خارجية، مما يزيد بشكل كبير من متوسط الوقت بين الأعطال (MTBF).
