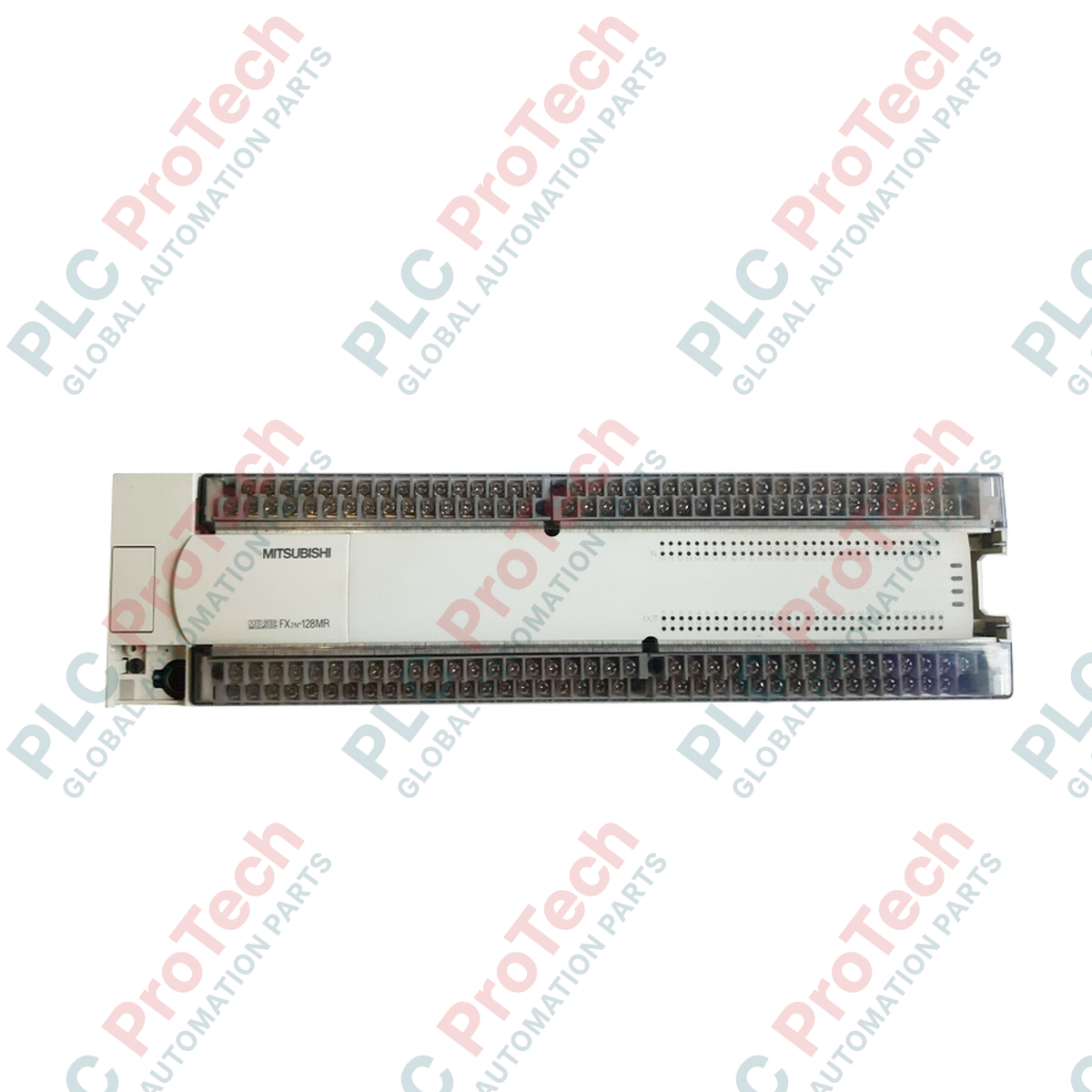

وحدة أساسية لـ PLC من Mitsubishi Electric، الطراز FX2N-128MR-ES/UL، سلسلة FX2N

SKU FX2N-128MR-ES/UL

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Mitsubishi Electric
رقم المنتج: FX2N-128MR-ES/UL
Country of origin:الولايات المتحدة
نوع المنتج: وحدات المعالج المركزي PLC
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 3000ج
Dimensions: 380 x 110 x 110 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

عند تنفيذ تسلسلات تحكم عالية الكثافة عبر خطوط التصنيع، تعمل وحدة Mitsubishi Electric FX2N-128MR-ES/UL كوحدة المعالجة الأساسية ضمن بنية MELSEC FX2N القديمة. تدمج وحدة التحكم هذه المعالجة ومصدر الطاقة وواجهات الإدخال/الإخراج الرقمية الشاملة ضمن هيكل مدمج واحد، مما يجعلها خيارًا موثوقًا لتطبيقات الأتمتة الصناعية المتوسطة إلى الكبيرة التي تتطلب مخارج مرحلات قوية وتنفيذًا عالي السرعة.

الميزات الرئيسية

128 نقطة إدخال/إخراج محلية مدمجة (64 مدخلًا و64 خرج مرحل)، قابلة للتوسعة حتى 256 نقطة عبر وحدات التمديد.
مصدر طاقة مدمج بجهد 100-240V AC مع خرج طاقة مساعد بجهد 24V DC مدمج لمستشعرات الموقع.
ملامسات خرج مرحلات كهروميكانيكية مُصنفة بتيار 2A لكل نقطة، مما يتيح التحكم المباشر في الموصلات والملفات اللولبية.
قدرة على المعالجة عالية السرعة، مع زمن تنفيذ للتعليمات الأساسية يبلغ 0.08 ميكروثانية.
كتل أطراف توصيل قابلة للإزالة تتيح الاستبدال السريع في الموقع وتقلل وقت التوقف أثناء الصيانة.

التطبيقات

أنظمة السيور الناقلة وخطوط فرز مناولة المواد.
آلات التغليف، ومحطات اللف، وخطوط التجميع الآلية.
مرافق معالجة المياه، ولوحات التحكم في محطات الضخ، وإدارة السوائل.
أنظمة التدفئة والتهوية وتكييف الهواء، وغرف التحكم البيئي، وأتمتة المباني.

المواصفات الفنية

المعلمة	قيمة المواصفة
الشركة المصنّعة	Mitsubishi Electric
رقم الطراز	FX2N-128MR-ES/UL
السلسلة	MELSEC FX2N
نقاط الإدخال	64 نقطة (24V DC، قابل لاختيار Sink/Source)
نقاط الخرج	64 نقطة (مرحلات)
تصنيف الخرج	2A لكل نقطة، 8A لكل طرف توصيل مشترك (250V AC / 30V DC)
جهد التغذية	من 100 إلى 240V AC (+10% / -15%)، 50/60 Hz
استهلاك الطاقة	100 VA
خرج الطاقة المساعد	24V DC، 460 mA
سعة البرنامج	8 آلاف خطوة (قابلة للتوسعة إلى 16 ألف خطوة باستخدام وحدة ذاكرة)
درجة حرارة التشغيل	0 إلى 55 درجة مئوية
درجة حرارة التخزين	-20 إلى 70 درجة مئوية
وزن الشحن (محسوب)	3.0 كجم
أبعاد العبوة (محسوبة)	380 × 110 × 110 مم

التوصيلات والواجهات

طرف التوصيل / المنفذ	تعيين الوظيفة / الدائرة
L، N	مدخل مصدر طاقة AC (من 100 إلى 240V AC)
طرف التأريض	وصلة التأريض الوقائي (PE)
24+، 24-	خرج طاقة مساعد بجهد 24V DC (لتغذية المستشعرات)
S/S	طرف التوصيل المشترك للمدخل (اختيار تكوين Sink/Source)
X0 إلى X77	مداخل رقمية بجهد 24V DC (نظام ترقيم ثماني)
COM0 إلى COM7	أطراف التوصيل المشتركة لمخارج المرحلات المعزولة
Y0 إلى Y77	أطراف خرج المرحّل (نظام ترقيم ثماني)

الطرازات البديلة والتوافق

تُعد سلسلة FX2N خط منتجات قديمة. ولتحديث الأنظمة الحديثة، تُعد FX3U-128MR/ES-A البديل المادي والوظيفي المباشر. فهي تستخدم نفس مساحة التركيب وتخطيط مجموعة أطراف التوصيل، إلا أن تحويل البرنامج عبر GX Works2 أو GX Developer مطلوب لتجميع مجموعة تعليمات FX2N القديمة بما يتوافق مع بنية FX3U الأحدث.

أخطاء التطبيق وملاحظات هندسية

تولّد الأحمال الحثية، مثل الملفات اللولبية وملفات الموصلات والصمامات المغناطيسية، قوة دافعة كهربائية عكسية كبيرة عند فصلها. ولمنع لحام نقاط التلامس قبل الأوان وتدهور مقاومة التلامس في المرحلات الداخلية، ركّب دائمًا دوائر كبت RC خارجية للأحمال المترددة أو ثنائيات ارتداد للأحمال المستمرة. بالإضافة إلى ذلك، تأكّد من ألا يتجاوز إجمالي التيار المسحوب من طرف التيار المستمر المساعد 24V مقدار 460 mA، إذ سيؤدي تحميل هذا الطرف بأكثر من طاقته إلى تفعيل الحماية الداخلية من زيادة التيار وإيقاف دوائر الإدخال.

نصائح التشغيل والتوصيل

عند توصيل المدخلات الرقمية، اضبط طرف S/S وفقًا لنوع المستشعر لديك. وصّل طرف S/S بطرف 24V لتهيئة مدخل Sink (مستشعرات NPN)، أو بطرف 0V لتهيئة مدخل Source (مستشعرات PNP). تجنّب تمرير كابلات إشارات الإدخال/الإخراج في نفس القناة أو مجرى الأسلاك مع خطوط الطاقة ذات الجهد العالي لمنع التداخل الكهرومغناطيسي من تشويه إشارات الإدخال.

إرشادات التركيب

تحذير بالغ الأهمية

اعزل جميع مصادر الطاقة الخارجية قبل محاولة التركيب أو التوصيل أو استبدال الوحدات. قد تشكّل الشحنات المتبقية في المكثفات الداخلية خطر صعق كهربائي. تأكّد من تركيب الوحدة داخل صندوق جيد التهوية لمنع تراكم الحرارة.

1

ثبّت الوحدة الأساسية لوحدة PLC بإحكام على قضيب DIN مقاس 35 مم أو مباشرةً على اللوحة الخلفية للصندوق باستخدام فتحات مسامير التثبيت المدمجة.

2

وصّل طرف التأريض الوقائي (PE) بقضيب التأريض الرئيسي للنظام باستخدام سلك ذي مساحة مقطع لا تقل عن 2.0 مم².

3

وصّل خطوط مصدر طاقة التيار المتردد (100-240V AC) بأطراف L وN باستخدام نهايات أسلاك مجعّدة لمنع الشعيرات السائبة من التسبب في قصر كهربائي.

4

تحقّق من أن تكوين وصلة طرف S/S يتوافق مع منطق مستشعر المجال لديك (NPN أو PNP) قبل توصيل الطاقة إلى الوحدة.

FAQ

هل يمكنني استخدام حساسات PNP مع FX2N-128MR-ES/UL؟

نعم. صِل طرف S/S (Sink/Source) بطرف 0V لمصدر الطاقة المساعد لتهيئة المداخل لمنطق Source (PNP).

ما البديل الحديث المباشر لوحدة PLC القديمة هذه؟

البديل المباشر هو FX3U-128MR/ES-A. وله نفس الأبعاد الخارجية الفعلية وتخطيط الأطراف، لكنه يتطلب تحويل البرنامج عبر GX Works2.

ما الحد الأقصى لمعدل التيار لمخارج المرحلات؟

يبلغ تصنيف كل مخرج مرحل 2A لكل نقطة عند 250V AC أو 30V DC. يجب ألا يتجاوز إجمالي التيار عبر مجموعة أطراف المشترك المتصلة معًا 8A.

كيف أحمي نقاط تلامس المرحل من التلف الناتج عن الحمل الحثي؟

ركّب دوائر كبت RC خارجية على التوازي مع الأحمال الحثية للتيار المتردد، أو ثنائيات ارتدادية على التوازي مع الأحمال الحثية للتيار المستمر لكبت ارتفاعات الجهد.
