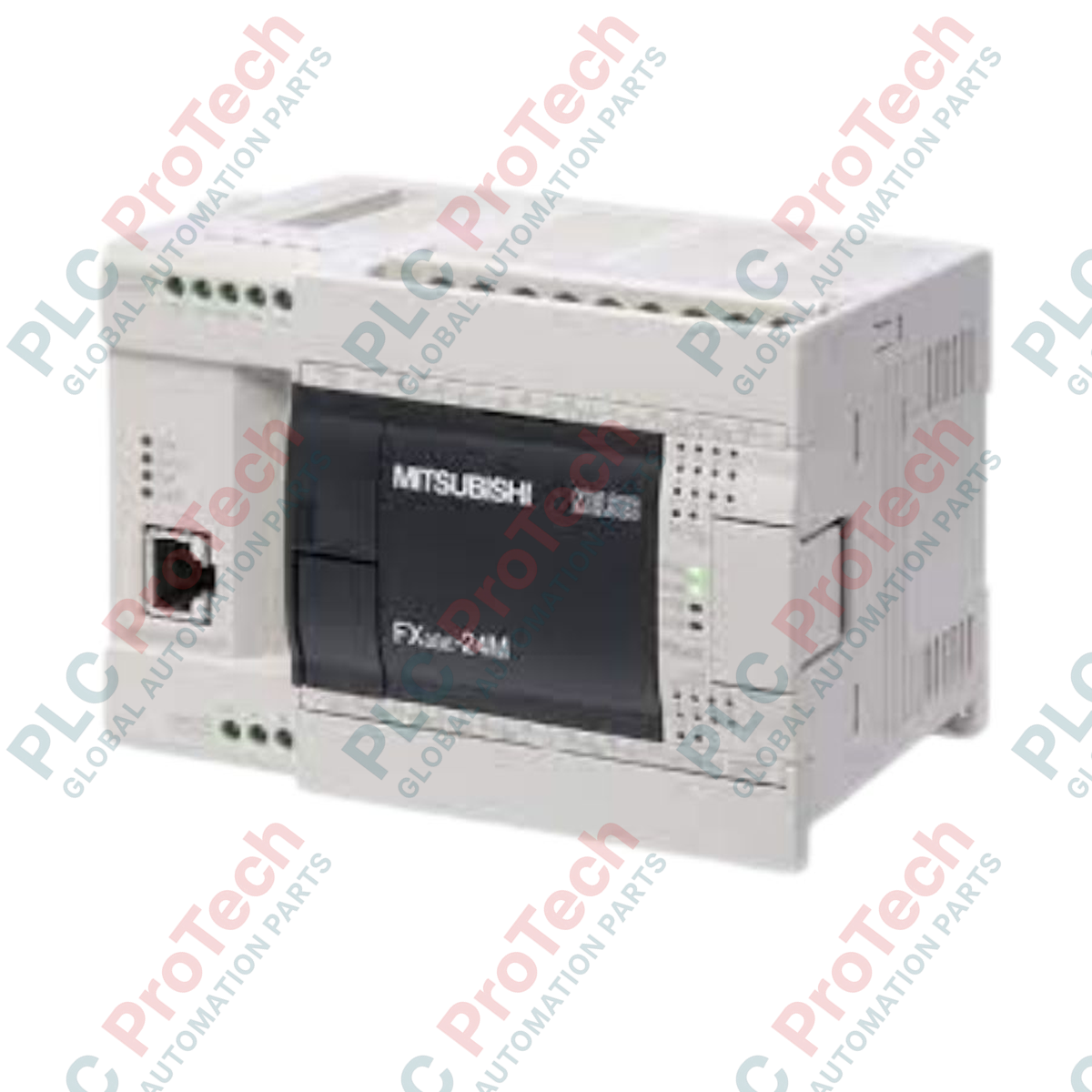

وحدة تحكم منطقية قابلة للبرمجة FX3GE-24MT/ES من ميتسوبيشي إلكتريك، سلسلة MELSEC FX3GE

SKU FX3GE-24MT/ES

متوفر في المخزون
  • 12-month warranty
  • Free returns within 30 days
  • الشركة المصنعة: Mitsubishi Electric

  • رقم المنتج: FX3GE-24MT/ES

  • Country of origin:الولايات المتحدة

  • نوع المنتج: وحدات التحكم المنطقية القابلة للبرمجة

  • الدفع: تحويل بنكي، ويسترن يونيون

  • الوزن: 600ج

  • Dimensions: 8.6 سم × 13 سم × 9 سم

  • ميناء الشحن: شيامن

  • الضمان: 12 شهرًا

الوصف

بوصفه محورًا متكاملًا بدرجة عالية لأتمتة الآلات المدمجة، يُعد Mitsubishi Electric FX3GE-24MT/ES وحدة تحكم رئيسية ضمن سلسلة MELSEC FX3GE. تجمع هذه الوحدة بين قدرة المعالجة لبنية FX3G وإيثرنت مدمج ووظائف معالجة تناظرية ضمن تصميم مدمج موفر للمساحة. وتضم 14 مدخلًا رقميًا و10 مخارج ترانزستور (توصيل سالب) إلى جانب واجهات مدمجة للتيار/الجهد التناظري، ما يلغي الحاجة إلى محولات توسعة منفصلة لمهام الشبكات والتحكم التناظري القياسية.

الميزات الرئيسية

  • شبكات مدمجة: منفذ إيثرنت RJ45 مدمج يدعم بروتوكول MC وشبكة CC-Link IE Field Network Basic.
  • مدخلات/مخرجات تناظرية مدمجة: تتضمن قناتين للمدخلات التناظرية وقناة واحدة للخرج التناظري (قابلة للاختيار بين 0-10 فولت تيار مستمر أو 4-20 مللي أمبير).
  • معالجة عالية السرعة: سرعة تنفيذ البرنامج 0.21 ميكروثانية لكل تعليمة أساسية.
  • توسعة مرنة: تتيح بنية الناقل المزدوج توصيل لوحات التوسعة من سلسلة FX3 ووحدات الوظائف الخاصة.
  • مدخلات ثنائية القطبية: يمكن تهيئة المدخلات الرقمية لتوصيلات التوصيل السالب أو الموجب.

التطبيقات

  • آلات التعبئة والتغليف: توقيت ومزامنة دقيقان عبر مدخلات العداد عالي السرعة.
  • الضخ ومعالجة المياه: تدير القنوات التناظرية المدمجة مرسلات المستوى والتدفق والضغط مباشرةً.
  • محطات التحكم الموزعة: تجعلها واجهة إيثرنت المدمجة عقدة مثالية لشبكات أرضيات المصانع الموزعة.
  • مناولة المواد: تحكم محلي في الناقلات والفرز، مدمج مع بنى أنظمة SCADA الرئيسية.

المواصفات الفنية

المعلمة قيمة المواصفة
الشركة المصنّعة Mitsubishi Electric
مرجع الطراز FX3GE-24MT/ES
سلسلة التحكم MELSEC FX3GE
جهد الإمداد من 100 إلى 240 فولت تيار متردد (+10% / -15%)، 50/60 هرتز
استهلاك الطاقة 32 W
مدخلات رقمية مدمجة 14 نقطة (24 فولت تيار مستمر، توصيل سالب/موجب، 7 مللي أمبير)
مخرجات رقمية مدمجة 10 نقاط (ترانزستور، توصيل سالب)
سعة الخرج 0.5 أمبير لكل نقطة، 0.8 أمبير لكل مشترك (Y0-Y3)، 1.6 أمبير لكل مشترك (Y4-Y11)
مدخلات تناظرية مدمجة قناتان (من 0 إلى 10 فولت تيار مستمر / من 4 إلى 20 مللي أمبير)، دقة 12 بت
خرج تناظري مدمج قناة واحدة (من 0 إلى 10 فولت تيار مستمر / من 4 إلى 20 مللي أمبير)، دقة 12 بت
منافذ الاتصال 1x RJ45 (إيثرنت)، 1x Mini-USB، 1x RS-422
درجة حرارة التشغيل من 0 إلى 55 درجة مئوية (درجة حرارة التخزين المحيطة: من -25 إلى 75 درجة مئوية)
الوزن الصافي 0.6 كجم
وزن الشحن (محسوب) 2.0 كجم
الأبعاد المادية 130 مم (W) × 90 مم (H) × 86 مم (D)

التوصيلات والواجهات

رمز الطرف التخصيص الوظيفي
L / N خطوط إدخال الطاقة بجهد 100-240 فولت تيار متردد
S/S الطرف المشترك للمدخلات الرقمية (مرجع التوصيل السالب أو الموجب)
X000 إلى X015 مداخل رقمية بجهد 24 V DC (تدعم X000-X007 عدادات عالية السرعة تصل إلى 60 kHz)
COM1 إلى COM3 الأطراف المشتركة لمخارج الترانزستور
Y000 إلى Y011 مخارج الترانزستور (تدعم Y000-Y002 سلاسل نبضات عالية السرعة تصل إلى 100 kHz)
V1+, V2+, I1+, I2+, COM المداخل التناظرية (قابل للاختيار بين الجهد والتيار) والأرضي التناظري المشترك
V3+, I3+ أطراف الخرج التناظري (قابل للاختيار بين الجهد والتيار)

رؤى هندسية مستندة إلى التجربة

الطرازات البديلة والتوافق

عند الحاجة إلى الانتقال من معالجات سلسلة FX3G القياسية، يُعد FX3GE-24MT/ES خيار ترقية مباشرًا. فهو يوفر أبعادًا مطابقة تمامًا لبصمة أطراف الإدخال والإخراج الأساسية، مع إضافة إمكانية Ethernet مدمجة دون استخدام موارد فتحات التوسعة. يُرجى ملاحظة أن إعدادات البرمجة تتطلب الإصدار 1.090U أو أحدث من GX Works2 للوصول مباشرةً إلى معلمات Ethernet المدمجة والإعدادات التناظرية المدمجة.

مزالق التطبيق وملاحظات هندسية

لأن هذا الطراز يستخدم مخارج ترانزستور (Sink)، يجب حماية الأحمال الحثية مثل صمامات الملف اللولبي للتيار المستمر أو المرحلات باستخدام دايودات ارتدادية خارجية موصولة على التوازي مع الحمل. تجاوز حد التيار الإجمالي للطرف المشترك (1.6 A لـ Y4-Y11) يؤدي إلى انهيار حراري في ترانزستورات الخرج الداخلية، التي لا يمكن للمستخدم صيانتها.

نصائح التشغيل والتوصيل

لضمان استقرار القياس التناظري، تجنب تمرير أسلاك الإشارات التناظرية مع خطوط إمداد الطاقة المتناوبة أو خطوط الجهد العالي. استخدم دائمًا كابلات مجدولة ومحمية للمداخل التناظرية ذات القناتين والمخرج ذي القناة الواحدة، مع تأريض الدرع عند نقطة واحدة قرب طرف تأريض هيكل PLC.

إرشادات التركيب

تحذير بالغ الأهمية: تأكد من فصل الطاقة بالكامل عن جميع مصادر الطاقة الرئيسية والمساعدة قبل التركيب أو التوصيل أو إزالة كتل الأطراف. قد يؤدي عدم عزل مصدر الطاقة إلى صدمة كهربائية أو تلف ذاكرة وحدة المعالجة المركزية أو تلف دائم في وصلات أشباه الموصلات لمخارج الترانزستور.
1
ثبّت وحدة التحكم على سكة DIN قياسية بعرض 35 mm (DIN46277). أحكم التثبيت باستخدام خطافات تركيب سكة DIN المدمجة في الجهة الخلفية. تأكد من وضعها عموديًا داخل حاوية بدرجة حماية IP20 أو أعلى.
2
وصّل خطوط الطاقة الرئيسية بجهد 100-240 V AC ببراغي طرفي L وN. تأكد من توصيل سلك تأريض مخصص من الفئة D (مقاومته 100 أوم أو أقل) مباشرة بطرف التأريض الوظيفي.
3
وصّل المداخل الرقمية باستخدام طرف S/S لتحديد وضع Sink أو Source. استخدم نقاط تلامس رطبة بجهد 24V DC لإشارات الإدخال، ومرّر أسلاك المداخل عبر قناة منفصلة عن خطوط تغذية المحركات ذات الجهد العالي.
4
اضبط معلمات عنوان IP عبر GX Works2 قبل الاتصال بمفتاح الإنتاج، وتحقق من تطابق أقنعة الشبكة الفرعية مع البنية الميدانية في منطقتك.

FAQ

ما الفرق الرئيسي بين الطرازين FX3G وFX3GE؟

تتضمن سلسلة FX3GE اتصالات Ethernet مدمجة ومداخل تناظرية مدمجة (قناتان) ومخرجًا تناظريًا (قناة واحدة) مباشرةً في وحدة المعالجة المركزية الرئيسية، بينما يتطلب الطراز القياسي FX3G محولات توسعة منفصلة.

هل يمكن تهيئة المداخل الرقمية في FX3GE-24MT/ES لتكون مداخل مصدر؟

نعم، تتميز المداخل الرقمية بطرف مرن S/S (Sink/Source). يؤدي توصيل هذا الطرف بجهد 24V DC إلى تهيئة المداخل لمنطق Sink، بينما يؤدي توصيله بجهد 0V DC إلى تهيئتها لمنطق Source.

ما برنامج البرمجة المطلوب لوحدة المعالجة المركزية هذه؟

يتطلب هذا المتحكم المنطقي القابل للبرمجة Mitsubishi GX Works2 (الإصدار 1.090U أو أحدث) أو GX Developer للتعامل مع واجهات Ethernet والواجهات التناظرية المدمجة.

ما قيود مخارج الترانزستور في وحدة التحكم هذه؟

المخارج من نوع ترانزستور NPN (Sink)، وتبلغ قدرتها المقدرة 0.5A لكل نقطة. يجب استخدامها لتبديل أحمال التيار المستمر فقط (عادةً من 5 إلى 30V DC). وتتطلب أحمال التيار المستمر الحثية استخدام صمام ثنائي خارجي للحد من الجهد لحماية الترانزستورات الداخلية.
