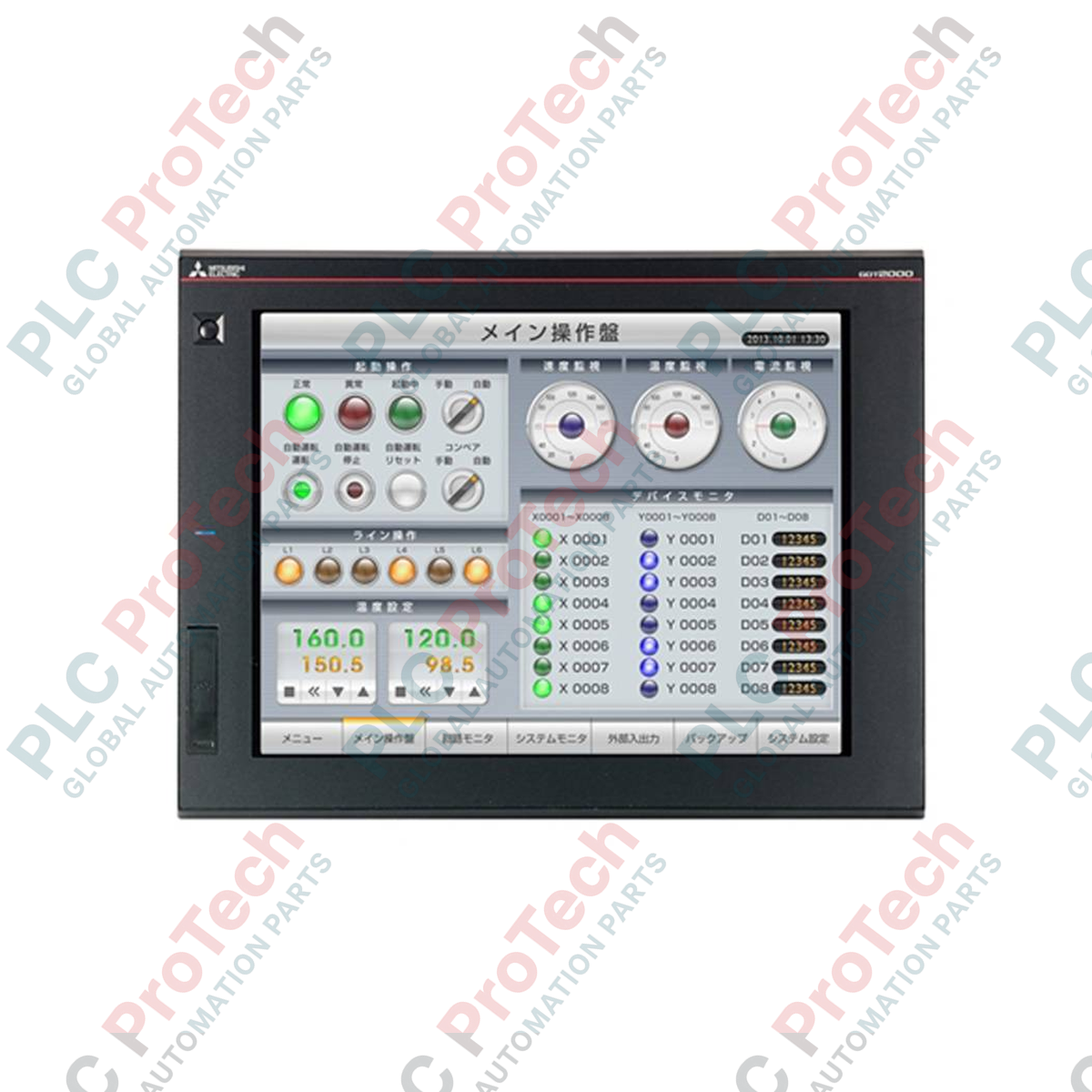

وحدة تشغيل HMI طرفية Mitsubishi Electric GT2715-STBA من سلسلة GOT2000

SKU GT2715-STBA

متوفر في المخزون
  • 12-month warranty
  • Free returns within 30 days
  • الشركة المصنعة: Mitsubishi Electric

  • رقم المنتج: GT2715-STBA

  • Country of origin:الولايات المتحدة

  • نوع المنتج: محطات تشغيل HMI

  • الدفع: تحويل بنكي، ويسترن يونيون

  • الوزن: 6000ج

  • ميناء الشحن: شيامن

  • الضمان: 12 شهرًا

الوصف

لتوفير عرض عالي الأداء وتشغيل باللمس المتعدد في أتمتة الآلات المعقدة، تعمل Mitsubishi Electric GT2715-STBA كواجهة متطورة بين الإنسان والآلة (HMI) مقاس 15 بوصة ضمن سلسلة GOT2000. صُممت هذه الوحدة للمشغلين بشاشة TFT ملونة عالية الدقة من نوع SVGA، وتدعم وظائف التحكم بالإيماءات مثل التكبير والضم والتمرير، محاكيةً واجهات الأجهزة الاستهلاكية الحديثة مع الحفاظ على الامتثال للمعايير الصناعية الصارمة. وبفضل مجموعة شاملة من وسائل الاتصال المدمجة، بما فيها Ethernet وRS-232 وRS-422/485، تتصل مباشرةً بوحدات PLC ومحركات التردد المتغير ووحدات التحكم في الحركة، لتوفير تشخيصات العمليات في الوقت الفعلي وإمكانات تكوين النظام.

الميزات

  • إمكانات اللمس المتعدد: تدعم أوامر الإيماءات البديهية لتحسين كفاءة التشغيل والتنقل الآمن بين الرسومات المعقدة للأنظمة.
  • شاشة SVGA واضحة الرؤية: تتميز بشاشة TFT ساطعة تعرض حتى 65,536 لونًا، مع زوايا رؤية واسعة لتمثيل البيانات بوضوح.
  • اتصال مرن: تكامل عتادي أصلي مع Ethernet وقناتين تسلسليتين ومنافذ مضيف/جهاز USB لتسهيل البرمجة واسترجاع البيانات بسرعة.
  • مساحة تخزين قابلة للتوسعة: تتيح واجهة بطاقة SD المخصصة تسجيل البيانات بسرعة عالية، والتخزين الاحتياطي، وتحميل المشاريع بسهولة.
  • تصميم صناعي متين: يوفر تصنيف اللوحة الأمامية IP67F حماية قوية من رذاذ الزيت والغبار والرطوبة في البيئات الصناعية الشاقة.

التطبيقات

  • خطوط تجميع السيارات وتنسيق خلايا العمل الروبوتية.
  • إدارة محطات المياه ومياه الصرف الصحي وعرض أنظمة محطات المضخات المتعددة.
  • آلات التعبئة والتغليف عالية السرعة وخطوط معالجة الأغذية.
  • تتبّع أنظمة التدفئة والتهوية وتكييف الهواء المركزية ومراقبة بيئة الغرف النظيفة.
  • معدات تصنيع أشباه الموصلات وأنظمة التحكم في الناقلات النظيفة.

المواصفات الفنية

المعلمة القيمة
الشركة المصنّعة Mitsubishi Electric
رقم الطراز GT2715-STBA
سلسلة المنتج سلسلة GOT2000 (GT27)
حجم الشاشة / الدقة SVGA مقاس 15 بوصة (800 × 600 بكسل)
نوع الشاشة شاشة LCD ملونة TFT (65,536 لونًا)
الإضاءة الخلفية LED أبيض (غير قابل للاستبدال)
جهد مصدر الطاقة من 100 إلى 240 فولت تيار متردد
استهلاك الطاقة 41 W أو أقل (الإضاءة الخلفية مطفأة: 15 W أو أقل)
الواجهة المدمجة - Ethernet قناة واحدة (10BASE-T/100BASE-TX)
الواجهة المدمجة - تسلسلية قناة واحدة RS-232، وقناة واحدة RS-422/485
الواجهة المدمجة - USB مضيف USB (النوع A): قناتان، جهاز USB (Mini-B): قناة واحدة
سعة الذاكرة ذاكرة المستخدم: 57 MB
درجة حرارة التشغيل من 0 إلى 55 درجة مئوية
هيكل الحماية اللوحة الأمامية: IP67F (عند التركيب على اللوحة)
وزن المنتج 4.5 kg
وزن الشحن (محسوب) 6.0 kg

التوصيلات والواجهات

الواجهة / المنفذ تعيين الدبابيس / نوع الموصل تفاصيل الوظائف
مدخل طاقة تيار متردد أطراف توصيل لولبية (L، N، FG) براغي أطراف توصيل M3.5 لتوصيل مصدر طاقة 100-240 V AC.
Ethernet RJ-45 (موصل معياري ذو 8 سنون) للاتصال بالشبكات الصناعية واتصالات PLC وأدوات الحاسوب.
RS-232 D-Sub ذو 9 سنون (ذكر) اتصال تسلسلي مخصص لوحدات التحكم القديمة أو قارئات الباركود.
RS-422/485 D-Sub ذو 9 سنون (أنثى) حلقة تسلسلية تفاضلية للاتصالات متعددة النقاط لمسافات طويلة.
مضيف USB USB Type-A (منفذان) يدعم أجهزة تخزين USB ولوحات المفاتيح والفأرات أو ماسحات الباركود.

رؤى هندسية مستندة إلى التجربة

الطرازات البديلة والتوافق

يُعد GT2715-STBA خلفًا مباشرًا لوحدات GT1685 الأقدم. عند نقل المشاريع باستخدام GT Designer3، تحقّق من تطابق دقة الشاشة لضمان تحجيم الرسومات المخصصة بشكل صحيح. ورغم توافق أبعاد فتحة التثبيت مع الوحدات القديمة مقاس 15 بوصة، يجب التحقق من حالة حشية اللوحة أثناء دورات الترقية للحفاظ على سلامة إحكام الحاوية.

مزالق التطبيق وملاحظات هندسية

في البيئات التي تتجاوز فيها درجة الحرارة 50 degC داخل الخزائن المحكمة الإغلاق، يُوصى بشدة بضبط مستوى سطوع الإضاءة الخلفية محليًا للتحكم في تبديد الحرارة. قد يؤدي التشغيل طويل الأمد بأقصى سطوع للإضاءة الخلفية إلى زيادة الحمل الحراري الداخلي لواجهة HMI. تجنب استخدام الأدوات الحادة أو مفكات البراغي أو الأجسام المعدنية على الشاشة المقاومة للمس التناظرية؛ واستخدم بدلًا منها أقلام لمس صناعية للحفاظ على مقاومتها للخدوش والثقب على المدى الطويل.

نصائح التشغيل والتوصيلات

عند بدء تشغيل النظام لأول مرة، نفّذ تسلسل إعادة ضبط النظام وتحقّق من توافق حزمة البرامج الثابتة المثبتة مع إصدار تجميع البرنامج. تأكد من توصيل طرف التأريض الوظيفي (FG) بتوصيلة مخصصة منخفضة الممانعة، منفصلة عن محركات التردد المتغير (VFDs) والأحمال الحثية الكبيرة، لمنع التشويش في حلقة الاتصالات RS-422/485.

إرشادات التركيب

تحذير بالغ الأهمية: خطر الصدمة الكهربائية وتلف المكونات

قبل تركيب GT2715-STBA أو تثبيته أو إجراء عمليات توصيل الأسلاك، افصل خط إمداد الطاقة الأساسي بجهد 100-240 V AC بالكامل. تحقّق من خلو أطراف الإدخال من أي جهد متبقٍ لتجنب الصدمة الكهربائية الشديدة أو إتلاف لوحة المنطق.

1

اقطع فتحة دقيقة في باب الحاوية بقياس 383.5 mm × 282.5 mm. أزل النتوءات من جميع الحواف لتجنب تمزق الحشية.

2

ثبّت حشية الإحكام المانع لتسرّب الماء بإحكام في أخدود الإطار المحيط بوحدة HMI قبل إدخالها في فتحة الخزانة.

3

أدخل واجهة HMI في الفتحة وثبّتها باستخدام حوامل التثبيت المرفقة. أحكم ربط البراغي بعزم يتراوح بين 0.36 و0.48 N·m لضمان ضغط متساوٍ.

4

صِل سلك تأريض نحاسيًا مخصصًا بمساحة مقطع لا تقل عن 2.0 mm² من طرف FG مباشرةً بنظام تأريض محلي تم التحقق منه.

FAQ

ما البرنامج المطلوب لتهيئة GT2715-STBA؟

يجب برمجة هذه الوحدة الطرفية وتهيئتها باستخدام Mitsubishi Electric GT Designer3 Version 1.117X أو أحدث، وهو جزء من مجموعة برامج IQ Works.

هل يمكن لـ GT2715-STBA العمل في الهواء الطلق أو التعرّض للماء؟

تتمتع اللوحة الأمامية بتصنيف IP67F لمقاومة الغبار والماء عند تركيبها بشكل صحيح باستخدام حشية الإحكام. وهي مصممة للاستخدام في البيئات الصناعية الداخلية، ويجب عدم تعريضها لأشعة الشمس المباشرة من دون غلاف واقٍ.

ما وظيفة منافذ مضيف USB الموجودة على اللوحة الخلفية؟

صُممت منافذ مضيف USB Type-A المدمجة لتوصيل وحدات تخزين البيانات أو ماسحات الباركود أو لوحات المفاتيح، أو توصيل الفأرات للتفاعل مع النظام بسهولة.

هل يدعم النظام استبدال الإضاءة الخلفية LED في الموقع؟

لا، فالإضاءة الخلفية الداخلية البيضاء بتقنية LED مدمجة مباشرة في شاشة الكريستال السائل ولا يمكن استبدالها في الموقع. إذا تعطلت الشاشة، فيجب صيانة وحدة العرض.
