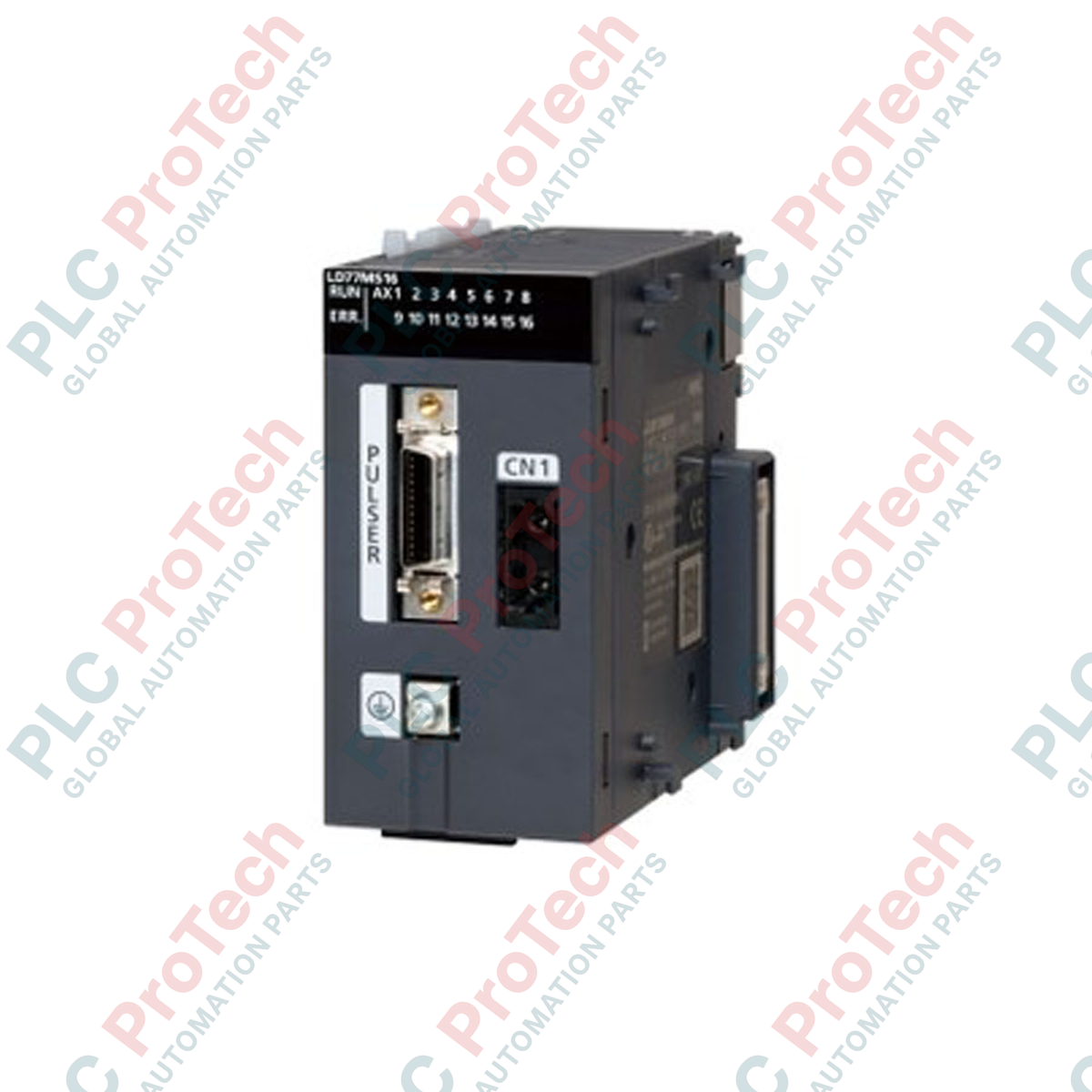

وحدة الحركة البسيطة LD77MS16 من ميتسوبيشي إلكتريك، سلسلة MELSEC L

SKU LD77MS16

متوفر في المخزون
  • 12-month warranty
  • Free returns within 30 days
  • الشركة المصنعة: Mitsubishi Electric

  • رقم المنتج: LD77MS16

  • Country of origin:الولايات المتحدة

  • نوع المنتج: وحدات حركة بسيطة

  • الدفع: تحويل بنكي، ويسترن يونيون

  • الوزن: 2000ج

  • ميناء الشحن: شيامن

  • الضمان: 12 شهرًا

الوصف

صُممت وحدة Mitsubishi Electric LD77MS16 لتوفير مزامنة متعددة المحاور عالية الأداء، وتقدم إمكانات متقدمة للتحكم في الحركة مدمجة مباشرةً في منصة وحدات التحكم المنطقية القابلة للبرمجة من سلسلة MELSEC L. تتحكم هذه الوحدة في ما يصل إلى 16 محورًا عبر اتصالات الألياف الضوئية عالية السرعة، ما يقلل تعقيد الأسلاك مع ضمان مقاومة الضوضاء الكهرومغناطيسية الصناعية. وهي مثالية للتطبيقات التي تتطلب مزامنة السرعة وتحديد المواقع وإنشاء ملفات تعريف معقدة للكام الإلكترونية، وتعمل كمحور مركزي لمسارات الحركة المعقدة في أنظمة الأتمتة المدمجة.

الميزات

  • سعة التحكم في 16 محورًا: تحكم مباشر في ما يصل إلى 16 محور سيرفو عبر حلقة شبكة ضوئية واحدة.
  • التكامل مع SSCNET III/H: تقلل الاتصالات عبر الشبكة الضوئية عالية السرعة من تأخيرات انتشار الإشارة وتزيل التداخل الكهرومغناطيسي.
  • التحكم المتزامن المتقدم: يدعم التروس الإلكترونية، والأعمدة الإلكترونية، والكامات الإلكترونية، وخيارات العمود المساعد.
  • وظائف الاستيفاء: تنسيق متعدد المحاور يشمل الاستيفاء الخطي (حتى 4 محاور)، والاستيفاء الدائري (محوران)، والاستيفاء الحلزوني (3 محاور).
  • كشف العلامات: تتيح أطراف الإدخال عالية السرعة الالتقاط الفوري لعلامات التسجيل لضمان تحديد المواقع بدقة.

التطبيقات

  • آلات التغليف: قواطع دوارة، وآلات التشكيل والتعبئة والإغلاق، وآلات التغليف الانسيابي متعددة المسارات.
  • معدات وضع الملصقات: توزيع الملصقات بسرعة عالية بمحاذاة خطوط النقل المتحركة.
  • مناولة المواد: روبوتات جسرية للالتقاط والوضع وأنظمة نقل متزامنة.
  • التجميع والطباعة: تحكم دقيق في الشد ومحاذاة علامات التسجيل لتطبيقات الويب المستمر.

المواصفات الفنية

المعامل المواصفة
الشركة المصنّعة Mitsubishi Electric
رقم الطراز LD77MS16
سلسلة المنتج سلسلة MELSEC L
محاور التحكم حتى 16 محورًا
توصيل مضخم السيرفو SSCNET III/H (نظام واحد)
دورة التحكم 0.88 مللي ثانية / 1.77 مللي ثانية (قابلة للتهيئة حسب المحاور)
المدخلات الخارجية FLS (الحد الأعلى)، RLS (الحد الأدنى)، DOG (نقطة الاقتراب)، STOP
الاستهلاك الداخلي للتيار 0.85 أمبير عند 5 فولت تيار مستمر
درجة حرارة التشغيل من 0 إلى 55 درجة مئوية
بلد المنشأ اليابان
وزن الشحن (محسوب) 0.35 kg

التوصيلات والواجهات

المنفذ / الموصل وظيفة الواجهة
CN1 (موصل ضوئي) وصلة حلقيّة SSCNET III/H بمحركات السيرفو (MR-J4-B / MR-J3-B)
موصل أمامي متعدد الأطراف مولّد نبضات يدوي، مدخلات خارجية (FLS، RLS، DOG، STOP)

رؤى هندسية مستندة إلى الخبرة

الطرازات البديلة والتوافق

عند الانتقال من منصات قديمة تعتمد على الرفوف، مثل QD77MS16 (السلسلة Q)، إلى LD77MS16، تظل البنى البرمجية الرئيسية متوافقة ضمن GX Works2. لكن يجب مراعاة الاختلافات في الترتيب المادي للوحدات؛ إذ تستخدم السلسلة L موصل ناقل لا يتطلب رفًا. تأكد من تركيب أغطية طرفية على الكتلة الأخيرة في النظام الأساسي لتفادي عدم استقرار خط الاتصال.

مشكلات التطبيق وملاحظات هندسية

انتبه بدقة إلى حد التيار الداخلي بجهد 5VDC. نظرًا إلى السحب المرتفع للتيار البالغ 0.85A، قد تؤدي إضافة عدة وحدات للتحكم في الحركة أو الشبكة إلى مجموعة وحدات متصلة بوحدة معالجة مركزية واحدة من السلسلة L إلى زيادة الحمل على مصادر الطاقة القياسية بسهولة، ما قد يؤدي إلى إعادة تشغيل متقطعة لوحدة المعالجة المركزية أو أخطاء في الناقل. تأكد من أن حسابات الطاقة تشمل جميع وحدات التوسعة المتصلة.

نصائح التشغيل والتوصيلات

حافظ على كابلات الألياف الضوئية SSCNET III/H ضمن الحد الأدنى الموصى به لنصف قطر الانحناء (عادةً من 25mm إلى 30mm، بحسب فئة الكابل). تؤدي الانحناءات الحادة جدًا إلى إضعاف الإشارات الضوئية، ما يسبب انقطاعات عشوائية في الشبكة وأعطال «خطأ في اتصال SSCNET» عند بدء التشغيل. نظّف دائمًا نهايات الألياف الضوئية بمسحة معتمدة قبل إدخالها.

إرشادات التركيب

تحذير بالغ الأهمية: تحقق من فصل الطاقة تمامًا عن مصدر الطاقة الرئيسي ودوائر التغذية المساعدة قبل تركيب الوحدة أو إزالتها. قد تؤدي محاولة تركيب الوحدة أثناء نشاط الناقل إلى تلف دائم في وحدة المعالجة المركزية أو دائرة ASIC الخاصة بالتحكم في الحركة.
1
حاذِ خطافات الوحدة مع الوحدة المجاورة من السلسلة L أو مع وحدة المعالجة المركزية، واضغط عليهما بإحكام حتى تتشابك الوصلات وتُقفل بإحكام.
2
وصّل الألياف الضوئية SSCNET III/H بالمنفذ CN1. تأكد من سماع نقرة الموصل للتثبت من إحكام قفله.
3
صِل أسلاك حدود الحركة الخارجية والمنطق الخاص بالمستشعرات بموصل الإدخال/الإخراج الأمامي باستخدام كابلات زوجية مجدولة ومحمية لمنع تشويش الإشارة.

FAQ

ما أقصى مسافة تدعمها كابلات SSCNET III/H مع هذه الوحدة؟

تتيح كابلات الألياف الضوئية SSCNET III/H مسافة قصوى تصل إلى 100 متر بين المحطات، مما يوفر مرونة في تخطيط محركات السيرفو وتوزيعها.

هل تدعم الوحدة وظائف الاستيفاء المباشر؟

نعم. تدعم الاستيفاء الخطي لما يصل إلى 4 محاور، والاستيفاء الدائري لمحورين، والاستيفاء الحلزوني لـ3 محاور.

كيف تُعَدّ ملفات تعريف الكامة الإلكترونية لوحدة التحكم هذه؟

يُصمَّم منحنى الكامة ويُنزَّل باستخدام أداة إعداد وحدة الحركة البسيطة المدمجة في GX Works2، وتُخزَّن ذاكرة الإعداد مباشرةً في الوحدة.

ما المدخلات الخارجية المتاحة في الموصل الأمامي متعدد الأطراف؟

يوفر توصيلات عالية السرعة لمولدات النبضات اليدوية، ومفاتيح حدود المشوار الخارجية (FLS/RLS)، ومفاتيح استشعار موضع المنزل (DOG)، وأزرار إيقاف النظام.
