الشركة المصنعة: Mitsubishi Electric
رقم المنتج: MR-J4W2-77B
Country of origin:الولايات المتحدة
نوع المنتج: مضخمات المؤازرة
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 2300ج
Dimensions: 250 مم × 150 مم × 220 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

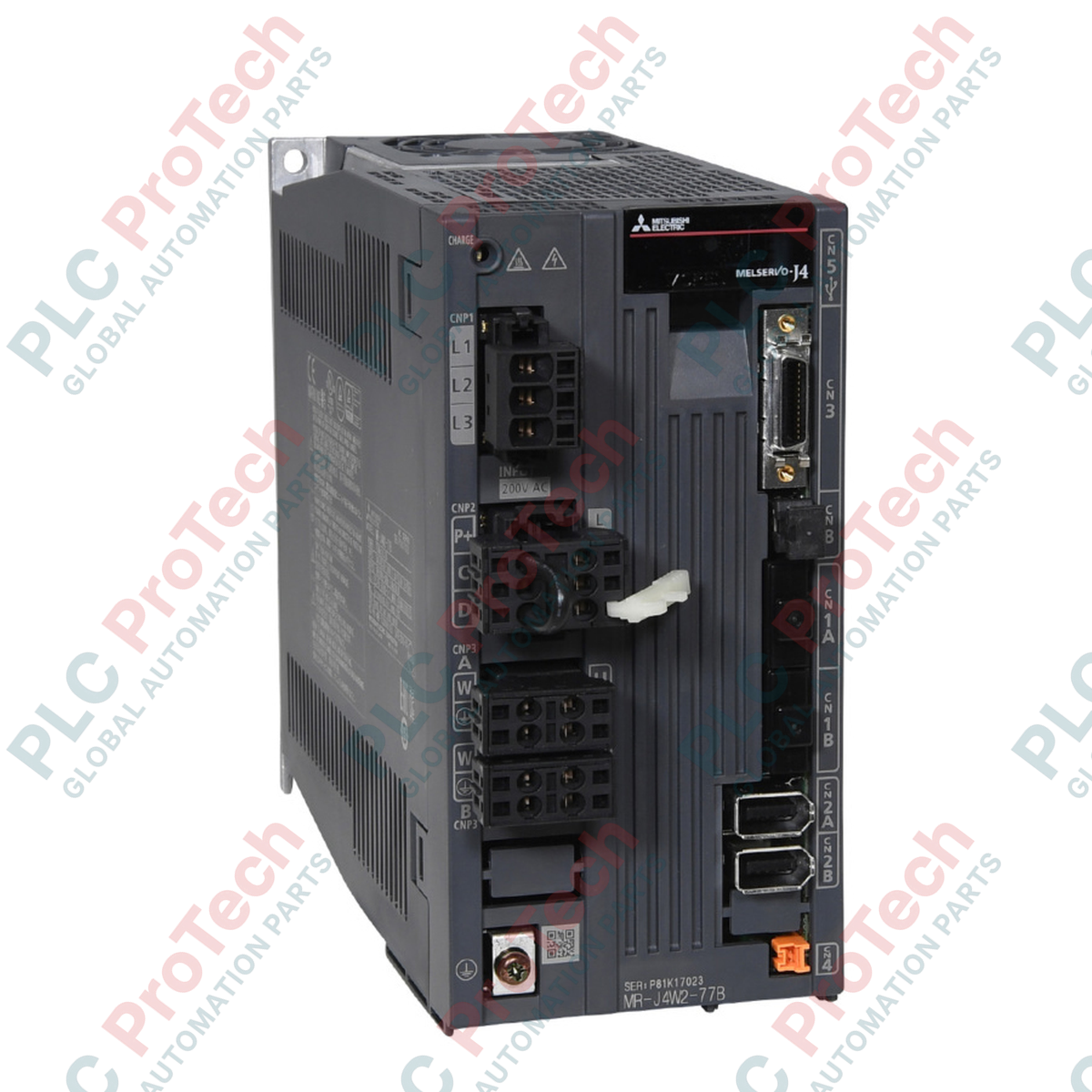

صُمّم Mitsubishi Electric MR-J4W2-77B للتحكم المتزامن بدرجة عالية في الحركة متعددة المحاور، ويعمل كمضخّم مؤازر للتيار المتردد ثنائي المحور وعالي الكثافة ضمن منصة MELSERVO-J4. ومن خلال دمج دوائر التحكم لمحورين مستقلين في وحدة مادية واحدة، يقلل هذا المضخّم بدرجة كبيرة من المساحة المطلوبة لحاوية اللوحة الكهربائية، ويبسط توصيل أسلاك ناقل التحكم. ويتصل محليًا عبر شبكة الألياف الضوئية عالية السرعة SSCNET III/H، ما يتيح مزامنة الحركة الآنية والحتمية مع وحدات تحكم الحركة ووحدات Simple Motion. ويتميز المضخّم بتحكم متقدم في كبح الاهتزاز II وخوارزميات ضبط تلقائي آنية لتحسين الاستجابة الديناميكية الميكانيكية وأزمنة الاستقرار.
| المعلمة | قيمة المواصفة |
|---|---|
| الشركة المصنّعة | Mitsubishi Electric |
| رقم الطراز | MR-J4W2-77B |
| السلسلة | MELSERVO-J4 |
| عدد المحاور المتحكم بها | محوران (المحور A والمحور B) |
| الخرج المقنن (لكل محور) | 0.75 كيلوواط (المحور A) / 0.75 كيلوواط (المحور B) |
| إدخال طاقة الدائرة الرئيسية | تيار متردد ثلاثي الطور بجهد 200 إلى 240 فولت، بتردد 50/60 هرتز |
| إدخال طاقة دائرة التحكم | تيار متردد أحادي الطور بجهد 200 إلى 240 فولت، بتردد 50/60 هرتز |
| واجهة الاتصال | SSCNET III/H (شبكة ضوئية عالية السرعة) |
| طريقة التحكم | تحكم بتعديل عرض النبضات الجيبي، وتحكم منهجي بالتيار |
| وظيفة الأمان | إيقاف العزم الآمن (STO) عبر CN8 |
| درجة حرارة التشغيل المحيطة | من 0 إلى 55 درجة مئوية (دون تجمد) |
| أبعاد المنتج | 168 مم (الارتفاع) × 85 مم (العرض) × 195 مم (العمق) |
| الوزن الصافي للمنتج | 2.3 كجم |
| وزن الشحن (محسوب) | 3.0 كجم |
| أبعاد العبوة (محسوبة) | 250 مم × 150 مم × 220 مم |
| بلد المنشأ | اليابان |
| الموصل/الطرف | التخصيص الوظيفي |
|---|---|
| CN1A / CN1B | خطوط إدخال/إخراج الشبكة الضوئية SSCNET III/H |
| CN2A / CN2B | واجهة اتصال المشفّر (المحور A / المحور B) |
| CN3 | موصل إشارات الإدخال/الإخراج (مفاتيح الحد الخارجية، ومستشعرات القرب) |
| CN8 | موصل دائرة وظيفة إيقاف العزم الآمن (STO) |
| L1 / L2 / L3 | كتلة أطراف إدخال طاقة التيار المتردد ثلاثية الطور للدائرة الرئيسية |
| L11 / L21 | كتلة أطراف إدخال طاقة AC أحادية الطور لدائرة التحكم |
| U / V / W (A وB) | خطوط خرج طاقة محرك سيرفو AC للمحور A والمحور B |
عند استبدال محركات متعددة المحاور الأقدم من سلسلة MR-J3W، يُرجى ملاحظة اختلاف الأبعاد الفعلية وتنسيق المعلمات. يتطلب MR-J4W2-77B معلمات تهيئة وضع MR-J4 وتوافقًا في البرامج الثابتة مع وحدة التحكم العلوية، مثل وحدات التحكم بالحركة من السلسلة Q أو وحدات Simple Motion. عند ترحيل الأنظمة الحالية، تأكد من تحديث أدوات تهيئة شبكة SSCNET III/H لدعم ملفات تعريف طراز MR-J4.
في اللوحات المغلقة ذات تدفق الهواء المحدود، قد يشهد MR-J4W2-77B ارتفاعًا حراريًا داخليًا سريعًا. وقد يؤدي تشغيل المحورين بقدرة 0.75 kW عند دورات تشغيل مستمرة مرتفعة في الوقت نفسه إلى إطلاق إنذار الحمل الحراري الزائد (AL 46). ويُعد الحفاظ على خلوص رأسي قدره 40 مم أعلى وأسفل، وخلوص جانبي قدره 10 مم، أمرًا إلزاميًا. إذا تباطأ المحوران في الوقت نفسه تحت حمل قصوري كبير، فتحقّق من أن القدرة التجديدية لا تتجاوز سعة المقاومة الداخلية؛ وثبّت مقاومة تجديدية خارجية بالحجم المناسب لمنع أعطال الجهد الزائد (AL 33).
استخدم دائمًا كابلات الألياف الضوئية الأصلية من نوع Mitsubishi MR-CCN1 لمنافذ CN1A/CN1B. يبلغ نصف قطر الانحناء الأدنى الصارم لكابلات الألياف الضوئية القياسية 25 مم؛ وسيؤدي تجاوز هذا الحد إلى توهين الإشارة الضوئية، مما يسبب انقطاعات اتصال متقطعة وغير منتظمة (AL 86.1). تأكد من تمرير كابلات المشفّر (CN2A/CN2B) فعليًا في حوامل كابلات منفصلة ومحمية بعيدًا عن كابلات طاقة المحرك (U/V/W)، لمنع التداخل الكهرومغناطيسي من التسبب في أخطاء اتصال المشفّر (AL 1A).
ثبّت المضخّم عموديًا على لوح خلفي معدني مسطّح وصلب باستخدام براغي التثبيت. حافظ على مسافات الخلوص القياسية لتحسين تيارات الحمل الحراري للتبريد.
وصّل سلك التأريض الوظيفي المخصص بطرف تأريض المضخّم، وتحقّق من مسار التوصيل العائد إلى قضيب تأريض النظام.
نفّذ توصيلات التحكم والمشفّر، مع التأكد من إدخال توصيلات الألياف الضوئية SSCNET بالكامل حتى تستقر في موضعي CN1A/CN1B بعد إزالة الأغطية الواقية.
