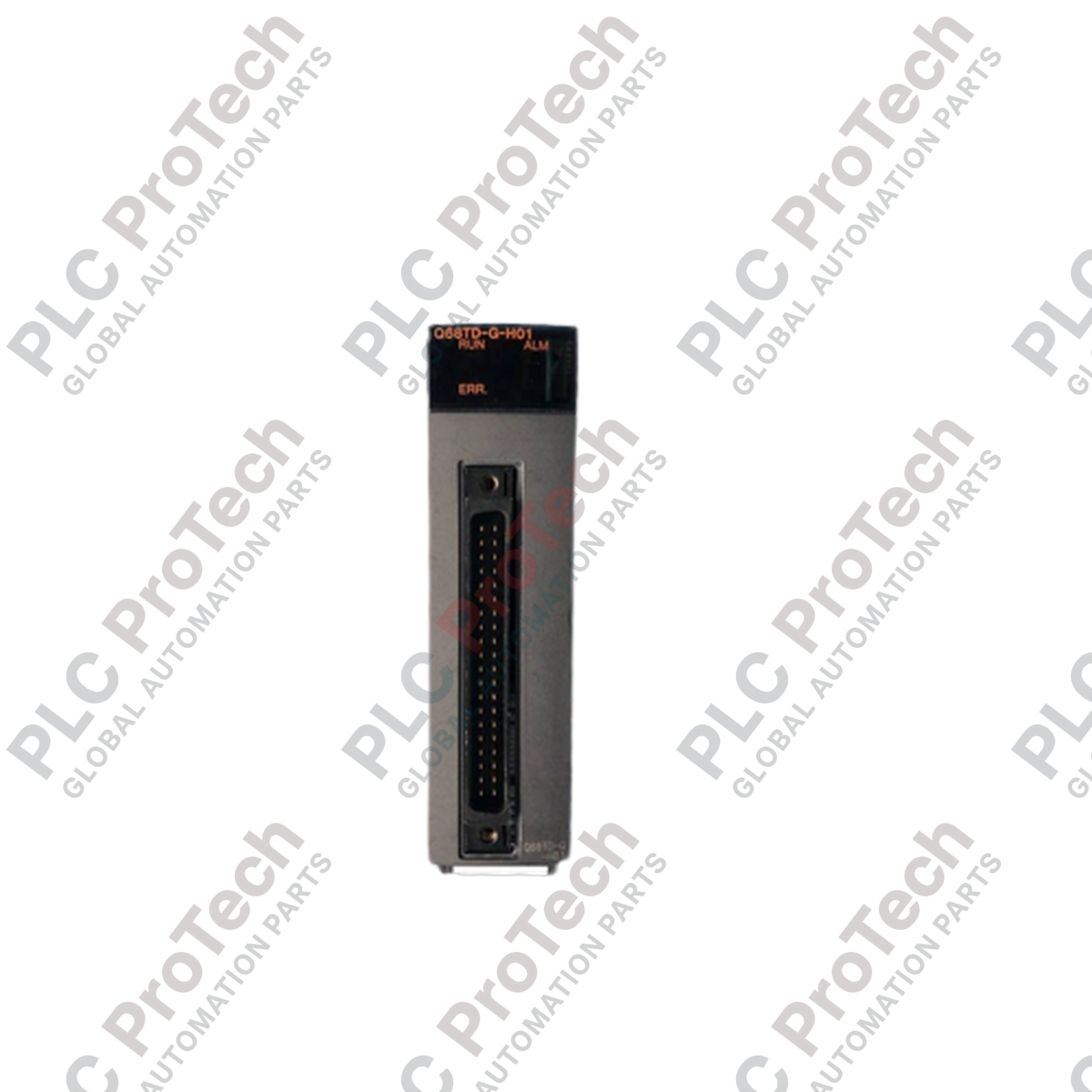

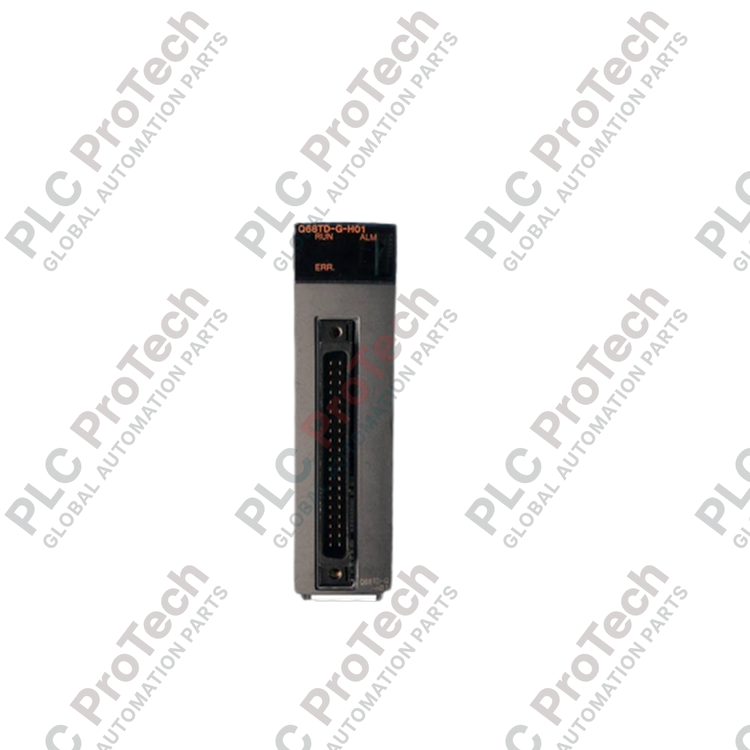

صُممت وحدة Mitsubishi Electric Q68TD-G-H01 للمراقبة الحرارية الدقيقة، وتوفّر ثمانية مداخل مزدوج حراري معزولة القنوات لبيئات التحكم عالية الاعتمادية من سلسلة MELSEC Q. صُممت هذه الوحدة عالية الأداء للقضاء على حلقات التأريض وتقليل تداخل الضوضاء في تطبيقات قياس درجات الحرارة متعددة النقاط، مما يجعلها مناسبة للغاية لمصانع المعالجة الصناعية الصعبة. يمكن تهيئة كل قناة بشكل مستقل، ما يتيح دمج مستشعرات متنوعة لأنواع مختلفة من المزدوجات الحرارية ضمن مساحة رف PLC واحدة.
| الشركة المصنّعة | Mitsubishi Electric |
| مرجع الطراز | Q68TD-G-H01 |
| السلسلة | سلسلة MELSEC Q |
| نوع الوحدة | وحدة إدخال درجة الحرارة (معزولة القنوات) |
| عدد المدخلات | 8 قنوات |
| أنواع مستشعرات الإدخال | المزدوج الحراري (B، E، J، K، N، R، S، T) |
| نقاط الإدخال/الإخراج المشغولة | 16 نقطة (مخصصة كوحدة وظائف ذكية) |
| استهلاك التيار الداخلي | 0.49 أمبير (عند 5 فولت تيار مستمر) |
| عرض الوحدة | 27.4 مم |
| ارتفاع الوحدة | 98.0 مم |
| عمق الوحدة | 90.0 مم |
| الوزن الصافي | 0.18 كجم |
| وزن الشحن (محسوب) | 0.50 كجم |
توفر Q68TD-G-H01 عزلًا محسنًا بين القنوات مقارنةً بوحدات درجات الحرارة غير المعزولة مثل Q64TD القياسية. عند استبدال الإصدارات غير المعزولة الأقدم، راجع ميزانيات طاقة الحامل، إذ إن استهلاك التيار الداخلي بجهد 5 VDC أعلى بكثير (0.49 A) بسبب دوائر العزل المدمجة. تأكد من أن وحدة مزود الطاقة في نظامك (مثل Q61P) تتمتع بهامش احتياطي كافٍ.
لمنع انجراف القياس في البيئات المعرضة لتقلبات سريعة في درجة الحرارة المحيطة، تجنب تركيب الوحدة مباشرةً بجوار المكونات المنتجة للحرارة، مثل مزودات الطاقة أو مشغلات المحركات، داخل الخزانة. تأكد من تعطيل قنوات الإدخال غير المستخدمة برمجيًا في معلمات الوحدة لمنع إنذارات انقطاع أسلاك المستشعرات الكاذبة وتشخيصات وحدة المعالجة المركزية غير الضرورية.
استخدم دائمًا كابلات تمديد وتعويض مخصصة للمزدوجات الحرارية ومتوافقة مع نوع المزدوج الحراري (مثل سلك التمديد KX للمستشعرات من النوع K). أبقِ أسلاك المستشعر بعيدة عن كابلات التيار المتردد ذات الجهد العالي ومخارج مغيرات التردد لتقليل الحث الكهرومغناطيسي. تأكد من إنهاء أسلاك التدريع عند نقطة تأريض واحدة ونظيفة مخصصة للأجهزة بالقرب من حامل PLC.
ثبّت اللسان السفلي لوحدة Q68TD-G-H01 بإحكام داخل فتحة التثبيت في وحدة القاعدة من سلسلة MELSEC Q.
أدر الوحدة حتى تستوي بمحاذاة لوحة القاعدة، ثم أحكم ربط برغي التثبيت العلوي بعزم الربط المحدد لضمان تلامس متين مع مستوى التأريض.
وصّل أسلاك المزدوج الحراري مباشرةً بأطراف الوحدة، مع الانتباه بدقة إلى مؤشرات القطبية الفعلية (علامتا + و-).
اضبط أداة تهيئة الأجهزة ضمن برنامج البرمجة لديك (GX Works2 أو GX Works3) للتعرّف على الوحدة وتنزيل تغييرات المعلمات إلى وحدة المعالجة المركزية.
Global Express Shipping
Returns & Warranty
الشركة المصنعة: Mitsubishi Electric
رقم المنتج: Q68TD-G-H01
Country of origin:الولايات المتحدة
نوع المنتج: وحدات إدخال درجة الحرارة PLC
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1500ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا
