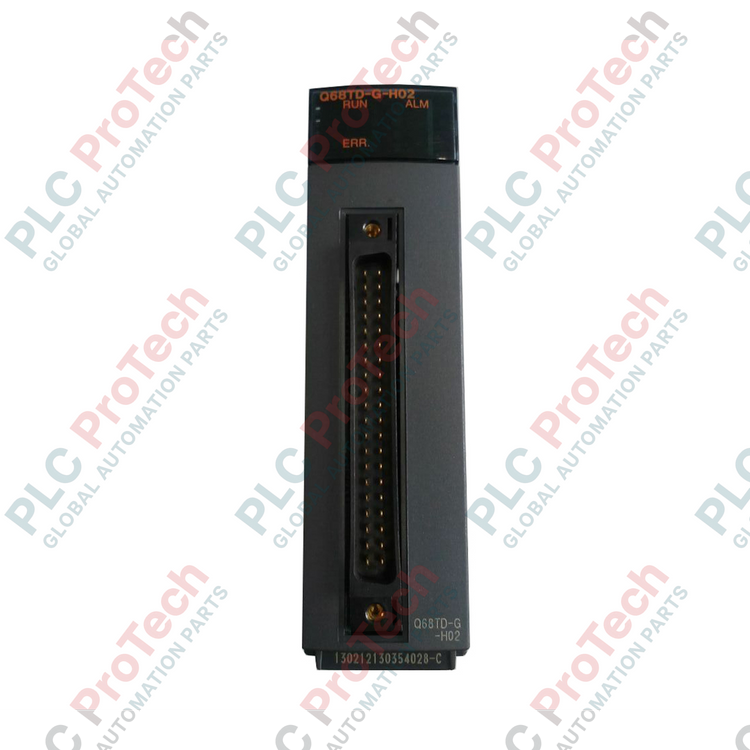

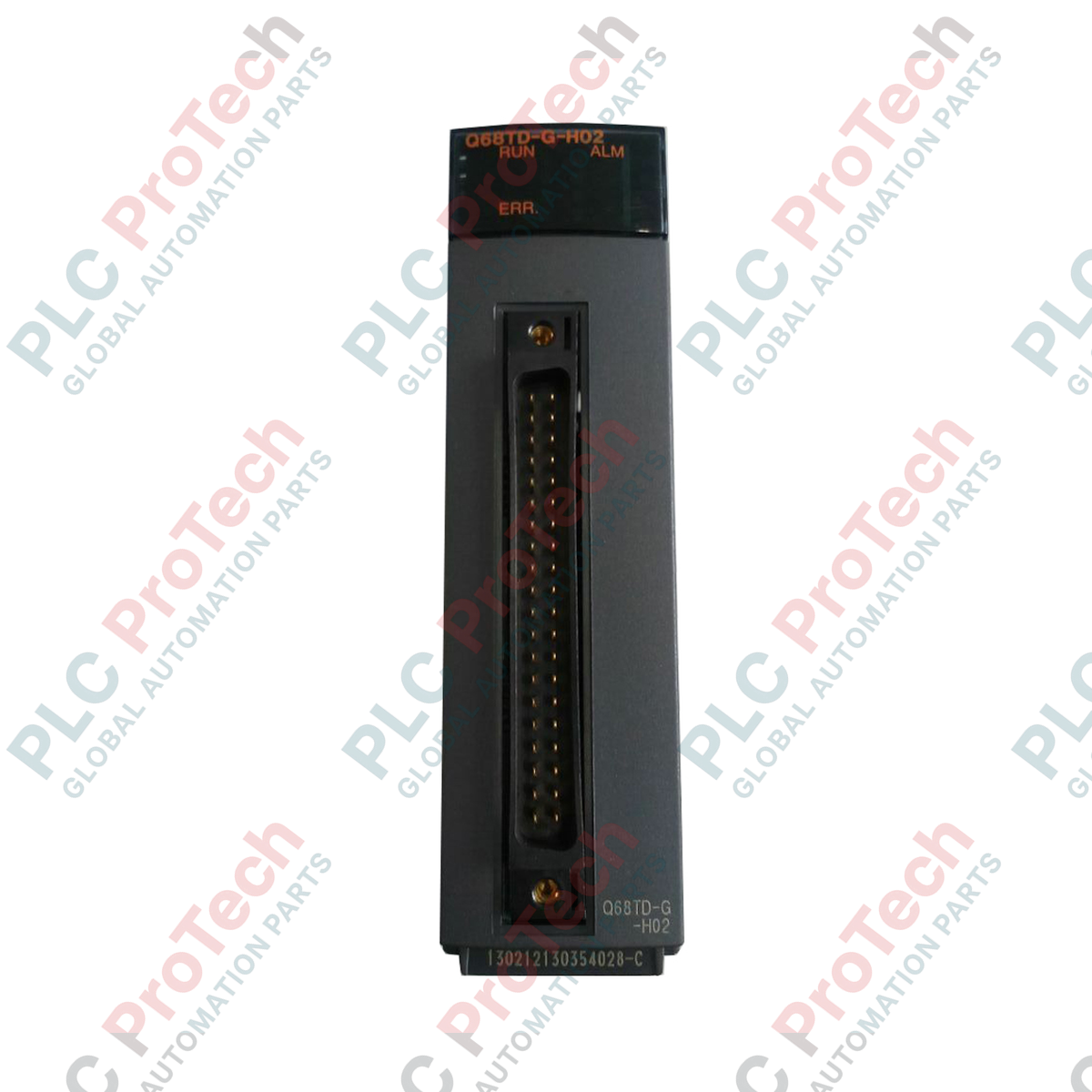

صُممت وحدة Q68TD-G-H02 من Mitsubishi Electric لاكتساب درجات الحرارة بدقة عالية في البيئات الصناعية الصعبة، وهي وحدة إدخال مزدوجات حرارية معزولة بين القنوات لمنصة وحدات التحكم المنطقية القابلة للبرمجة MELSEC Q. تدعم هذه الوحدة ما يصل إلى 8 قنوات إدخال مستقلة، وتوفر حماية قوية من حلقات التأريض والضوضاء الكهربائية ذات النمط المشترك من خلال عزل المحول المخصص. وقد صُممت للتعامل مع اختلافات المستشعرات القياسية، وتدمج تعويض الوصلة الباردة (CJC) الأصلي ومعلمات دقيقة لتحويل الإشارة من تمثيلية إلى رقمية، مما يجعلها خيارًا مثاليًا للتحكم في الأفران متعددة المناطق والمعالجة الكيميائية وتطبيقات بثق البلاستيك.
| المعامل | قيمة المواصفة |
|---|---|
| الشركة المصنّعة | Mitsubishi Electric |
| رقم الطراز | Q68TD-G-H02 |
| نوع الوحدة | وحدة إدخال مزدوج حرارية مع عزل قناة عن قناة |
| قنوات الإدخال | 8 قنوات (بالإضافة إلى قناة تعويض الوصلة الباردة) |
| تنسيق الخرج الرقمي | ثنائي بنظام الإشارة موقّع 16 بت (-2700 إلى 18200) |
| معايير المزدوجات الحرارية | JIS C1602-1995، IEC 60584-1 (1995)، IEC 60584-2 (1982) |
| الدقة (B، R، S، N) | 0.3 درجة مئوية |
| الدقة (K، E، J، T) | 0.1 درجة مئوية |
| دورة أخذ العينات | 320 مللي ثانية / 8 قنوات |
| سرعة التحويل | 640 مللي ثانية / 8 قنوات |
| عزل قناة عن قناة | عزل المحول (1000 Vrms تيار متردد لمدة دقيقة واحدة) |
| عزل القناة عن وحدة المعالجة المركزية | عزل المحول (500 Vrms تيار متردد لمدة دقيقة واحدة) |
| مقاومة العزل | 10 ميغا أوم أو أكثر عند 500 VDC |
| التيار الداخلي (5 VDC) | 0.65 A |
| نقاط الإدخال/الإخراج المشغولة | 16 نقطة (وحدة وظائف ذكية) |
| الواجهة الخارجية | موصل ذو 40 سنًا (يتطلب A6CON1 أو A6CON2 أو A6CON4) |
| أبعاد الوحدة | 13 سم × 2.74 سم × 10.2 سم |
| الوزن الصافي | 0.22 كجم |
| وزن الشحن | 1.2 كجم |
عند ترحيل إعدادات Q-Series الأقدم التي تستخدم وحدات غير معزولة (مثل Q64TD القياسية)، يجب تعديل ملفات تعريف تعيين الإدخال/الإخراج في GX Works2 أو GX Works3. وبما أن Q68TD-G-H02 يستخدم واجهة موصل ذي 40 سنًا بدلًا من كتلة أطراف لولبية، فلا يمكن إجراء استبدال مباشر دون إعادة توصيل الأسلاك أو استخدام وحدة تحويل أطراف خارجية.
على الرغم من أن الوحدة توفر عزلًا بجهد 1000 Vrms AC بين قنوات الإدخال، فإن دائرة تتبع مستشعر تعويض الوصلة الباردة (CJC) غير معزولة عن خط مصدر الطاقة الداخلي لوحدة التتابع. تأكد من تأريض حواجز مستشعرات الحرارة بشكل صحيح، وأبقِها معزولة عن كابلات الطاقة الخارجية لمنع الاقتران السعوي والانجراف المحتمل في لوحات الجهد العالي الصناعية.
لتجنب إنشاء رموز تشخيصية مضللة لانقطاع القنوات، يجب تعطيل قنوات إدخال المزدوجات الحرارية غير المستخدمة صراحةً في إعدادات معلمات وحدة الوظائف الذكية. إذا ظلت إحدى القنوات مفعّلة في تكوين النظام من دون توصيل مزدوجة حرارية، فستشير الوحدة باستمرار إلى عطل في دائرة مفتوحة.
