الوصف

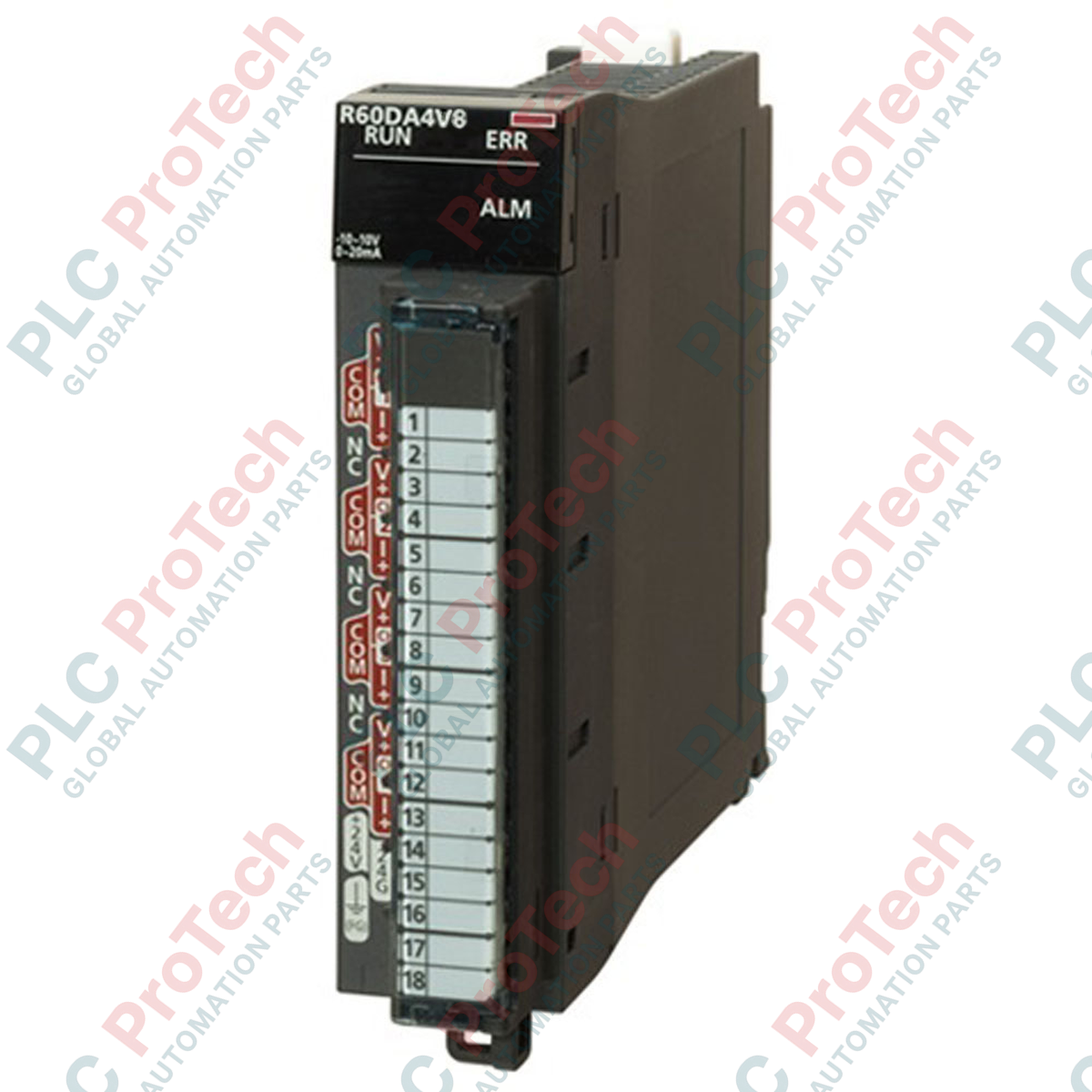

صُممت لمنصة PLC من سلسلة MELSEC iQ-R، وتوفر الـ R60DAV8 توفر وحدة الخرج التناظري عالية الكثافة تحويلًا دقيقًا من رقمي إلى تناظري. تتميز هذه الوحدة عالية الأداء بثماني قنوات معزولة مخصصة لخرج الجهد، مما يتيح التحكم الدقيق في الأجهزة الميدانية ضمن بنى الأتمتة الصناعية. وتشغل 16 نقطة إدخال/إخراج على اللوحة الخلفية لوحدة PLC، وتتكامل مع رف وحدة المعالجة المركزية لتوفير أوقات استجابة سريعة وخرج إشارة مستقر، مما يجعلها مناسبة لمهام التحكم في العمليات وتنسيق الحركة التي تتطلب إرسال إشارات جهد متينة.
الميزات
- ثماني قنوات مستقلة لخرج الجهد التناظري لتكوين نظام عالي الكثافة.
- تدعم نطاقات جهد متعددة قابلة للاختيار: من -10V إلى 10V، ومن 0V إلى 5V، ومن 1V إلى 5V.
- تضمن كتلة أطراف البراغي المدمجة توصيلات أسلاك مادية آمنة وموثوقة.
- استهلاك داخلي منخفض للتيار يبلغ 0.16 A لتوزيع الطاقة بكفاءة.
- يُحسّن عرض الوحدة المدمج البالغ 27.8 مم المساحة الفعلية المشغولة على هيكل PLC.
التطبيقات
- تحديد موضع مشغلات الصمامات التناسبية ومخمدات الهواء في أنظمة العمليات.
- التحكم في مرجع السرعة لمحركات ومحوّلات التردد المتغير (VSD).
- أنظمة التحكم في التصنيع المؤتمتة التي تتطلب مرجع جهد متعدد القنوات.
- معدات الاختبار، وأجهزة قياس العمليات، ورفوف المحاكاة.
المواصفات الفنية
| الشركة المصنّعة |
Mitsubishi Electric |
| رقم الجزء / الطراز |
R60DAV8 |
| السلسلة |
سلسلة MELSEC iQ-R |
| نوع الوحدة |
وحدة خرج تناظري (محول D/A) |
| عدد القنوات |
8 نقاط (8 قنوات) |
| نوع الخرج |
الجهد |
| نطاق جهد الخرج |
-10 إلى 10 V، 0 إلى 5 V، 1 إلى 5 V |
| مصدر الطاقة |
24 V DC |
| الاستهلاك الداخلي للتيار |
0.16 A |
| نقاط الإدخال/الإخراج المشغولة |
16 نقطة |
| واجهة التوصيل |
طرف برغي |
| الأبعاد (W x الارتفاع x العمق) |
27.8 مم x 106 مم x 131 مم |
| الوزن |
0.14 كجم |
إرشادات التركيب
- أوقف دائمًا تشغيل نظام الطاقة الرئيسي لوحدة PLC قبل تركيب الوحدة في وحدة القاعدة أو إزالتها منها.
- حاذِ ألسنة توجيه الوحدة مع الفتحات المقابلة في وحدة القاعدة الرئيسية أو الإضافية، ثم ادفع بإحكام حتى تستقر في مكانها وتسمع صوت نقرة.
- تأكد من إحكام ربط أطراف البراغي بعزم الربط الصحيح للحفاظ على توصيلات كهربائية موثوقة طويلة الأمد في البيئات التي تتعرض للاهتزاز.
- وجّه أسلاك الإشارة التناظرية بعيدًا عن كابلات التيار المتردد ذات الجهد العالي ومصادر التداخل الكهرومغناطيسي الأخرى لمنع تدهور الإشارة.
التوافق والاعتمادات
- متوافق مع CE
- مدرج لدى UL/cUL
- علامة EAC
- اعتمادات الشحن البحري: ABS، BV، DNV GL، LR، NK، RINA
- متوافق مع RoHS
