الشركة المصنعة: Omron
رقم المنتج: CJ1MCPU23
Country of origin:اليابان
نوع المنتج: وحدة المعالجة المركزية PLC
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 500ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

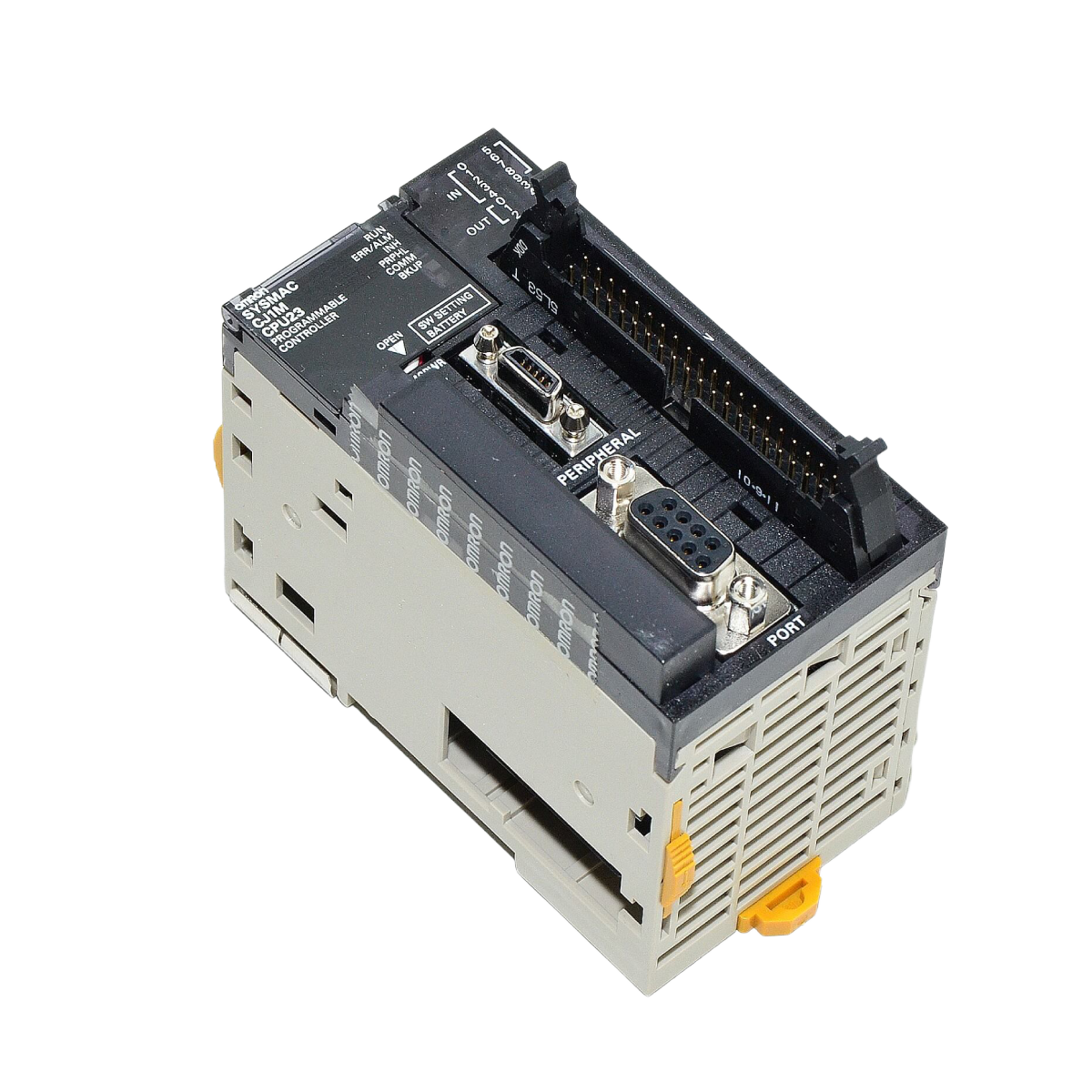

تُعد وحدةOmron SYSMAC CJ1M-CPU23 وحدة معالجة مركزية مدمجة وقوية ضمن سلسلة CJ1، وقد صُممت خصيصًا للتحكم في الآلات عالية السرعة ومهام تحديد المواقع. بفضل الإدخال/الإخراج المدمج ومخرجات النبض المخصصة، تعد هذه الوحدة حلاً مثاليًا للتطبيقات التي تتطلب تحكمًا متكاملًا في الحركة دون الحاجة إلى وحدات متخصصة إضافية.
| الفئة | المواصفات |
| الشركة المصنعة | Omron |
| السلسلة | SYSMAC CJ1M |
| سعة البرنامج | 20 كيلوبايت |
| ذاكرة البيانات | 32 كيلو كلمة (DM فقط) |
| وقت التعليمات LD | 100 نانو ثانية |
| وقت التعليمات MOV | 0.3 ميكرو ثانية |
| سعة الإدخال/الإخراج | 640 نقطة |
| إمكانية التوسع | رف توسيع واحد (إجمالي 20 وحدة كحد أقصى) |
| الوزن | 1.5 كجم (الشحن) |
| الميزة | التفاصيل |
| المدخلات الرقمية | 10 مدخلات إجمالاً |
| مدخلات المقاطعة | 4 (استجابة سريعة) |
| عدادات عالية السرعة | قناتان (50 كيلو هرتز فرق طور / 100 كيلو هرتز أحادي الطور) |
| مخرجات النبض | مخرجان (100 كيلو هرتز) |
| مخرجات تعديل عرض النبضة (PWM) | مخرجان |
| وقت بدء النبضة | 46 ميكرو ثانية (بدون تسريع/إبطاء) / 70 ميكرو ثانية (مع تسريع/إبطاء) |
المنافذ المدمجة: منفذ طرفي واحد، منفذ RS-232C واحد.
خيارات التخزين: دعم بطاقات الذاكرة Compact Flash (CF) لتسجيل البيانات والنسخ الاحتياطي للبرنامج.
التحكم المنطقي: يدعم ما يصل إلى 1024 برنامجًا فرعيًا وقفزات، ومقاطعتين مجدولتين.
تهيئة الرف: تدعم وحدة CPU23 ما يصل إلى 10 وحدات على رف وحدة المعالجة المركزية و10 وحدات على رف التوسعة. تأكد من أن الاستهلاك الكلي للتيار لا يتجاوز تصنيف وحدة تزويد الطاقة (PSU).
توصيل الأسلاك الخاصة بالإدخال/الإخراج المدمج: استخدم الموصل المخصص ذو الـ 40 سنًا للإدخال/الإخراج المدمج. تأكد من أن كابلات الإشارة عالية السرعة محمية ومعزولة عن خطوط الطاقة عالية الجهد لمنع ضوضاء الإشارة.
تبديد الحرارة: ركّب الوحدة عموديًا على قضيب DIN. حافظ على مسافة لا تقل عن 50 مم فوق الرف وتحته للسماح بالتبريد بالحمل الحراري الطبيعي.
التأريض: وصل طرف التأريض الوظيفي على مصدر الطاقة بأرضي مخصص بقيمة $100 \Omega$ أو أقل لضمان أداء نبضات عالي السرعة مستقر.
ما الذي يميز CJ1M-CPU23 عن وحدات CJ1M CPUs القياسية؟
تتضمن سلسلة "CPU2x" (مثل CPU23) إدخال/إخراج مدمجًا. يسمح هذا بالعد عالي السرعة ووظيفة إخراج النبض مباشرة من وحدة المعالجة المركزية، مما يجعلها أكثر فعالية من حيث التكلفة للتحكم في الحركة على نطاق صغير.
هل يمكنني توسيع الذاكرة إلى ما بعد 32 كيلو كلمة؟
ذاكرة البيانات الداخلية (DM) ثابتة عند 32 كيلو كلمة. بينما يمكنك استخدام بطاقة ذاكرة (بطاقة CF) لتخزين البيانات ونقل الملفات، لا يدعم النظام بنوك الذاكرة الموسعة (EM) للمتغيرات النشطة للبرنامج.
ما هو البرنامج المستخدم لبرمجة هذه الوحدة؟
تدعم وحدة المعالجة المركزية هذه بالكامل CX-Programmer (جزء من حزمة CX-One). يتم التعامل مع تهيئة عدادات السرعة العالية ومخرجات النبض المدمجة من خلال إعدادات PLC داخل البرنامج.
هل تدعم التشغيل بدون بطارية؟
يتم تخزين البرنامج في ذاكرة فلاش غير متطايرة، لذا يتم الاحتفاظ به بدون بطارية. ومع ذلك، يلزم وجود بطارية للاحتفاظ بالمتغيرات في منطقة DM ولإبقاء الساعة الداخلية (RTC) تعمل.
