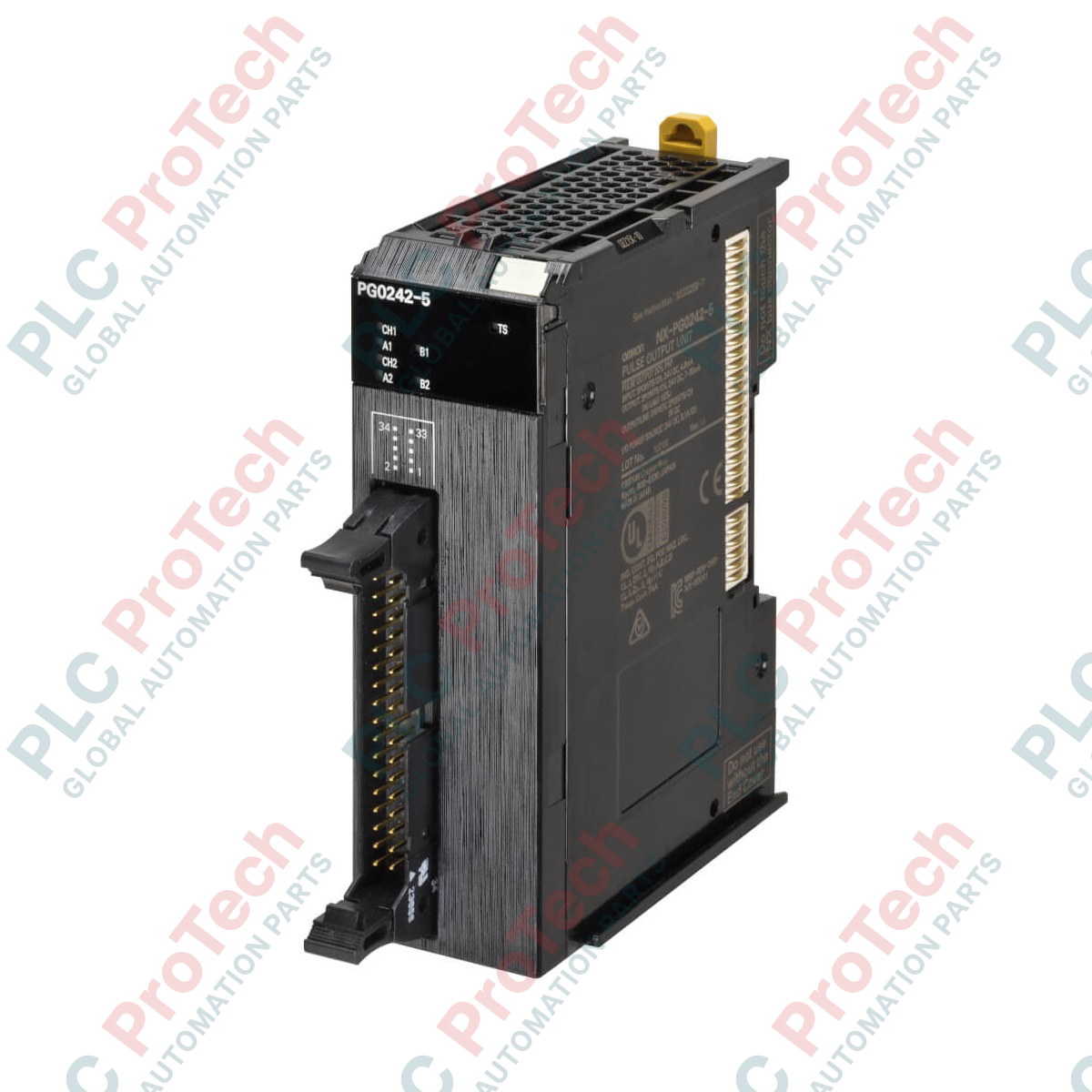

صُممت وحدة Omron NX-PG0232-5 لبنى الحركة عالية الأداء ضمن منصة Sysmac، وتعمل كوحدة مخصصة لإخراج النبضات ثنائية القناة، ما يتيح تحكمًا دقيقًا ذا حلقة مفتوحة في محركات المؤازرة والمحركات الخطوية. تدعم هذه الوحدة تحديثًا متزامنًا للإدخال/الإخراج، مما يتيح تزامنًا سريعًا وحتميًا مع وحدة التحكم الرئيسية عبر EtherCAT. وبفضل موصل MIL عالي الكثافة ذي 34 سنًا ومخارج مشغّل الخط المتينة، تضمن الوحدة نقلًا موثوقًا للنبضات حتى في البيئات الصناعية ذات الضوضاء الكهربائية العالية.
| المعلمة | المواصفة |
|---|---|
| الشركة المصنّعة | Omron |
| مرجع الطراز | NX-PG0232-5 |
| عدد القنوات | قناتان |
| صيغة خرج النبضات | خرج مشغّل الخط (من النوع NPN) |
| الحد الأقصى لمعدل النبضات | 4,000,000 نبضة/ثانية (4 ميجابضة/ثانية) |
| طرق تحديث الإدخال/الإخراج | تحديث متزامن للإدخال/الإخراج، وتحديث حسب الأولوية لفترة المهمة |
| المداخل لكل قناة | 5 (مداخل خارجية) |
| المخارج لكل قناة | 5 (نبضة أمامية واحدة، نبضة عكسية واحدة، و3 مخارج للأغراض العامة) |
| نطاق التحكم في الموضع | من -2,147,483,648 إلى 2,147,483,647 نبضة |
| نطاق التحكم في السرعة | من 1 إلى 4,000,000 نبضة/ثانية |
| الواجهة الخارجية | موصل MIL (34 سنًا × 1) |
| استهلاك التيار (الإدخال/الإخراج) | 50 مللي أمبير كحد أقصى |
| الحد الأقصى لطول الكابل | مشغّل الخط: 10 م | الإدخال/الإخراج العام: 3 م |
| الأبعاد (W × الارتفاع × العمق) | 30 × 100 × 71 مم |
| الوزن الصافي | 0.11 كجم |
| وزن الشحن (محسوب) | 1.00 كجم |
When selecting pulse train modules, ensure compatibility with the driver interface: the NX-PG0232-5 uses line driver outputs, which offer superior noise immunity over open-collector variants (such as the NX-PG0112 / NX-PG0122 series). If your servo driver requires a PNP common configuration or single-ended open collector outputs, you must select the corresponding NX-PG variant to avoid hardware mismatch. Sysmac Studio version 1.10 or higher is recommended to configure synchronous motion control options with this unit.
To avoid high-frequency pulse signal attenuation and signal distortion, line driver cables must not exceed 10 meters in length. Exceeding this limit can cause position drift or "lost pulses" during high-velocity moves (above 2 Mpps). Additionally, when units are installed in tightly sealed panels, ensure that adjacent heat-generating components do not drive ambient temperatures above 55 degC, as thermal saturation can degrade internal optocoupler switching performance.
استخدم دائمًا كابلات محمية ومجدولة الأزواج لمخارج نبضات مشغّل الخط. وصّل التدريع بإحكام بشريط التأريض الوظيفي على سكة DIN. يُنصح بشدة باستخدام كابلات موصلات MIL من Omron مُجمّعة مسبقًا، مثل سلسلة XW2Z، لتجنب أخطاء التوصيل في الواجهة عالية الكثافة ذات 34 سنًا. أبقِ خطوط إشارات النبضات منفصلة عن كابلات إمداد الطاقة بالتيار المتردد وخطوط محركات مغيرات التردد (VFD) بمسافة لا تقل عن 100 مم لمنع التداخل الكهرومغناطيسي المتبادل.
افصل جميع مصادر الطاقة عن مقارن ناقل سلسلة NX ومصدر طاقة الإدخال/الإخراج الخارجي قبل إدخال الوحدة أو إخراجها. قد يؤدي عدم القيام بذلك إلى تلف دائم في مرسل/مستقبل الناقل الداخلي أو إلى سلوك غير منتظم في الوحدات المجاورة.
Global Express Shipping
Returns & Warranty
الشركة المصنعة: Omron
رقم المنتج: NX-PG0232-5
Country of origin:اليابان
نوع المنتج: وحدات إخراج النبضات
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 110ج
Dimensions: 30 × 100 × 71 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا
