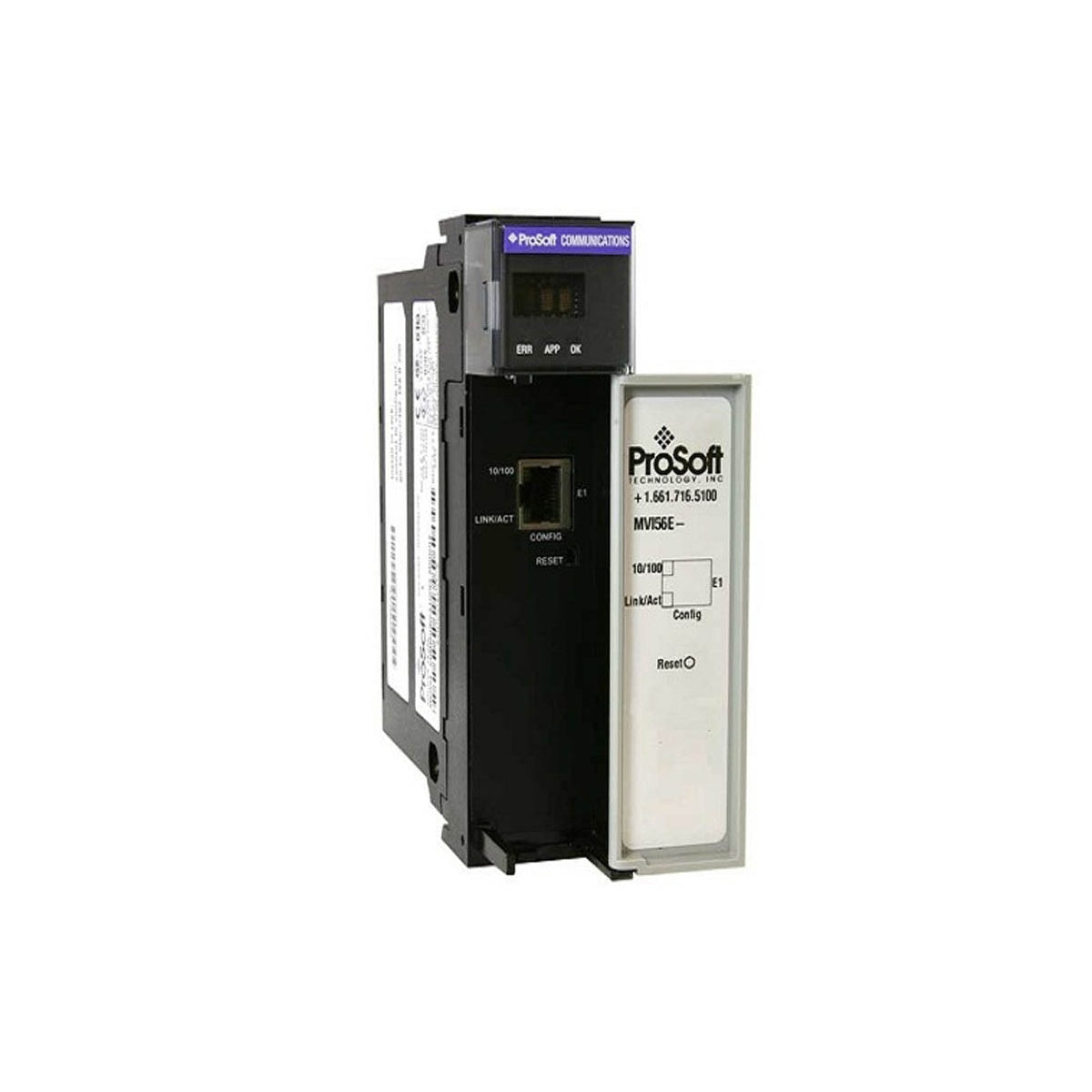

وحدة الاتصالات المحسّنة متعددة العملاء Modbus TCP/IP ‏ProSoft MVI56E-MNETCR‏ للهيكل البعيد

SKU MVI56E-MNETCR

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: ProSoft
رقم المنتج: MVI56E-MNETCR
Origin الولايات المتحدة
نوع المنتج: وحدة الاتصالات
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 2.0 kg
ميناء الشحن: شيامن
الضمان: 12 شهرًا

Product Description

إن MVI56E-MNETCR هو وحدة اتصالات محسّنة متعددة العملاء Modbus TCP/IP للهيكل البعيد، تتيح لوحدات التحكم الآلي القابلة للبرمجة (PACs) من Rockwell Automation ControlLogix الاتصال بأجهزة وأدوات متعددة متوافقة مع خوادم Modbus TCP/IP. تحسّن وحدة الاتصالات هذه أداء نقل البيانات عبر الشبكة عند التحكم في خوادم متعددة على شبكة Modbus TCP/IP، إذ تدعم ما يصل إلى 30 عميلًا. وباعتبارها وحدة أحادية الفتحة على اللوحة الخلفية لـ 1756 ControlLogix، تستخدم MVI56E-MNETCR صورة بيانات إدخال/إخراج صغيرة لنقل البيانات بين الوحدة ومعالج ControlLogix، مما يجعلها مناسبة لتركيبات الرفوف البعيدة عبر ControlNet أو Ethernet.

الميزات

يدعم ما يصل إلى 30 عميلًا، مع ما يصل إلى 16 أمرًا لكل عميل، لتمكين الاتصال بخوادم متعددة
متكامل مع RSLogix 5000 الإصدار 16 أو الأحدث باستخدام تعليمة إضافية (AOI) أو ملف سلم مرفق
يتيح برمجيًا تمكين الأوامر وتعطيلها بسهولة من منطق السلم لدعم تطبيقات أو وصفات متعددة من دون إعادة تكوين الوحدة
يتيح تكوين المشكلات وتشخيصها عن بُعد عبر الرفوف البعيدة باستخدام EtherNet/IP أو ControlNet من خلال وحدات الواجهة، من دون الحاجة إلى برنامج RSLinx OEM
يوفّر خادم ويب مدمجًا إمكانية الوصول عبر منفذ Ethernet المزوّد بالويب إلى الوثائق الموجودة على الوحدة وحالة الوحدة وتحديثات البرامج الثابتة
متوافق مع الإصدارات السابقة من تطبيقات MVI56-MNETC من خلال دعم منطق السلم والتكوينات الحالية

التطبيقات

بنى الهياكل البعيدة الموزعة لـ ControlLogix
شبكات اتصالات الرفوف البعيدة عبر ControlNet أو Ethernet
تطبيقات الربط بين الخوادم والعملاء المتعددة في الأنظمة الصناعية
شبكات المراقبة عن بُعد لـ SCADA والبنية التحتية

المواصفات الفنية

المواصفات	الوصف
الشركة المصنّعة	ProSoft
رقم المنتج	MVI56E-MNETCR
نوع المنتج	وحدة اتصالات محسّنة متعددة العملاء Modbus TCP/IP للهيكل البعيد
حمل تيار اللوحة الخلفية	800 مللي أمبير عند 5 فولت تيار مستمر، و3 مللي أمبير عند 24 فولت تيار مستمر
درجة حرارة التشغيل	من 0 إلى 60 درجة مئوية (من 32 إلى 140 درجة فهرنهايت)
درجة حرارة التخزين	من ‎-40 إلى 85 درجة مئوية (من ‎-40 إلى 185 درجة فهرنهايت)
الصدمة	30 غرام أثناء التشغيل، و50 غرامًا أثناء عدم التشغيل
الاهتزاز	5 غرام من 10 إلى 150 هرتز
الرطوبة النسبية	من 5% إلى 95% (دون تكاثف)
مؤشرات LED	حالة البطارية (ERR)، حالة التطبيق (APP)، حالة الوحدة (OK)
شاشة LED من 4 أحرف	عرض متحرك أبجدي رقمي يوضح الوحدة والإصدار وعنوان IP وإعداد منفذ التطبيق وحالة المنفذ ومعلومات الأخطاء
منفذ إيثرنت	10/100 Base-T، موصل RJ45، لكابل CAT5، ومؤشرات LED للارتباط والنشاط، مع اكتشاف تلقائي للكابل المتقاطع
مرفق مع الوحدة	كابل إيثرنت مستقيم بطول 5 أقدام
وزن الشحن	2 كجم
سعة الذاكرة	تعيين ذاكرة بيانات الوحدة قابل لتعريف المستخدم، بسعة تصل إلى 5000 سجلًا بحجم 16 بت
رموز وظائف Modbus المدعومة	1، 2، 3، 4، 5، 6، 7، 15، و16
أداة التهيئة	ProSoft Configuration Builder (PCB)

إرشادات التركيب

موضع الوحدة: بعد التحقق من موضع الوصلات، أدخل الوحدة في هيكل 1756 ControlLogix ذي الفتحة المفردة. استخدم الطريقة القياسية التي توصي بها Rockwell Automation لإزالة الوحدات وتركيبها.
احتياطات طاقة الناقل الخلفي: عند إدخال الوحدة أو إخراجها أثناء تشغيل طاقة الناقل الخلفي، قد يحدث قوس كهربائي. تأكد من فصل الطاقة أو من أن المنطقة معروفة بأنها غير خطرة قبل المتابعة لتجنب تآكل نقاط التلامس أو حدوث حركة غير مقصودة.
تهيئة الوصلة: تعمل وصلة الإعداد كحماية من الكتابة لذاكرة الفلاش الخاصة بالوحدة. في وضع الحماية من الكتابة، لا تكون أطراف الإعداد متصلة. عند التركيب في رف بعيد، يتيح ترك أطراف الإعداد موصولة بالوصلة تحديثات البرامج الثابتة دون وصول مادي، لكنه يترك الوحدة عرضة للتحديثات غير المتوقعة.
تجزئة الأمان: التزم بالمعيار IEC 62443-1-1 ونفّذ تجزئة للنظام (جدران حماية أو منطقة DMZ أو اتصال أحادي الاتجاه) للتحكم في تدفق البيانات لأسباب أمنية.
البرامج الثابتة والمنطق: قبل التشغيل، استورد ملف MVI56EMNETCR_AddOn_Rung_vXXX.L5X المطلوب، والذي يحتوي على تعليمة Add-On وأنواع البيانات المعرفة من المستخدم ووسوم وحدة التحكم ومنطق السلم، إلى RSLogix 5000.

الامتثال والشهادات

ANSI / ISA 12.12.01 الفئة I، القسم 2، المجموعات A وB وC وD
CSA/cUL C22.2 رقم 213-M1987
معتمد من CSA CB وفقًا للمعيار IEC61010
ATEX EN60079-0 الفئة 3، المنطقة 2
ATEX EN60079-15
CE
UL/cUL
RoHS

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

كم عدد العملاء الذين يمكن أن يدعمهم الوحدة في نفس الوقت؟

يمكن للوحدة دعم ما يصل إلى 30 عميلًا مع تخصيص ما يصل إلى 16 أمرًا لكل عميل للتحكم في عدة أجهزة خادم على الشبكة.

ما هي أداة البرمجيات المستخدمة لتكوين هذا الجهاز؟

يتم تكوين الجهاز باستخدام برنامج ProSoft Configuration Builder (PCB)، الذي يوفر واجهة مستخدم رسومية لتسهيل إعداد المنتج والشبكة.

ما نوع واجهة الكابل المستخدمة لمنفذ تكوين الإيثرنت؟

يتميز الجهاز بموصل RJ45 10/100 Base-T مصمم لكابلات CAT5 القياسية، مع ميزة الكشف التلقائي عن كابلات التوصيل المتقاطع ومصابيح LED للحالة.
