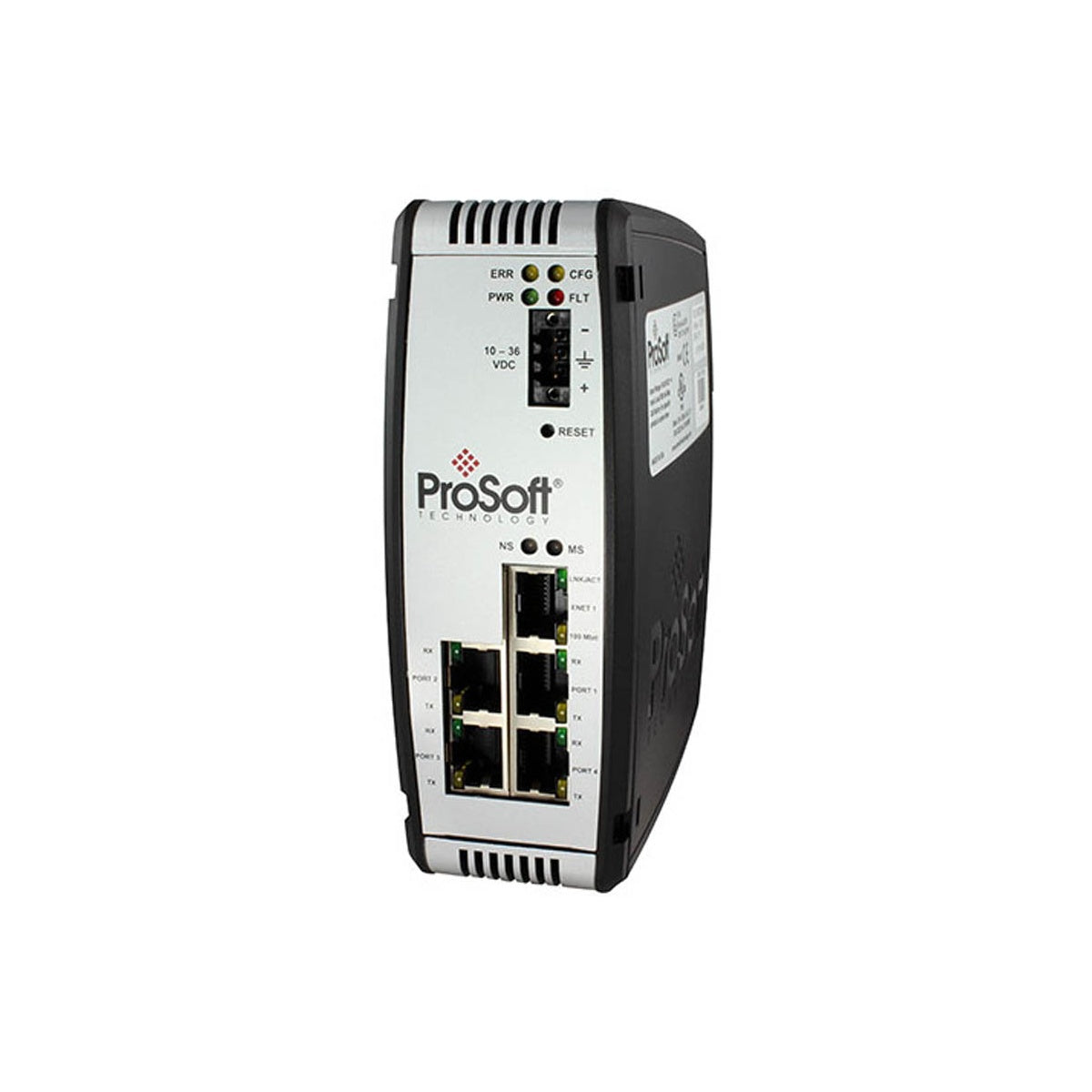

ProSoft PLX31-MBTCP-MBS4 بوابة Modbus TCP/IP إلى Modbus تسلسلي بأربعة منافذ

ProSoft PLX31-MBTCP-MBS4 بوابة Modbus TCP/IP إلى Modbus تسلسلي بأربعة منافذ

تبقى فقط 10 عنصر/عناصر في المخزون

  • الشركة المصنعة: ProSoft

  • رقم المنتج: PLX31-MBTCP-MBS4

  • Country of origin:الولايات المتحدة

  • نوع المنتج: بوابات البروتوكول

  • الدفع: تحويل بنكي، ويسترن يونيون

  • الوزن: 2500ج

  • Dimensions: 13.67 × 5.05 × 11.13 سم

  • ميناء الشحن: شيامن

  • الضمان: 12 شهرًا

عرض التفاصيل الكاملة
وصف المنتج
FAQ
الشحن والإرجاع
تفاصيل إضافية
التقييمات

الوصف

يسهل الاتصال ثنائي الاتجاه السلس بين شبكات الإيثرنت والشبكات الميدانية القائمة على السيريال، يعمل ProSoft PLX31-MBTCP-MBS4 كمحول بروتوكول قوي لأنظمة الأتمتة الصناعية. يتيح هذا الوحدة لعميل أو خادم Modbus TCP/IP التفاعل مباشرة مع ما يصل إلى أربع شبكات Modbus Serial مستقلة، جسرًا بين الأجهزة السيريالية القديمة وهياكل التحكم الحديثة القائمة على الإيثرنت. مصمم لبيئات عالية الاعتمادية، يوفر عزل جلفاني على جميع مسارات الاتصال ويتميز بغلاف متين ومضغوط مصمم للتركيب على سكة DIN. مع تشخيصات مدمجة، مدخل طاقة مرن، وتكوين منفذ فردي، يضمن هذا البوابة نقل بيانات منخفض الكمون عبر بنى تحتية متنوعة لأتمتة المصانع، معالجة المياه، وتوزيع الطاقة.

الميزات

  • منافذ سيريال مستقلة: أربعة منافذ سيريال معزولة بالكامل تدعم الطبقات الفيزيائية RS-232، RS-422، أو RS-485.
  • عزل كهربائي عالي: عزل إشارة 2500 Vrms بين المنافذ وبين المنفذ واللوحة الخلفية عبر مكونات تعديل RF الرقمية.
  • واجهة إيثرنت قوية: منفذ RJ45 واحد بسرعة 10/100 ميجابت في الثانية مع عزل كهربائي 1500 Vrms ومقاومة مدمجة لعواصف البث.
  • مدخل طاقة مرن: يقبل نطاق إدخال واسع من 10 إلى 36 فولت تيار مستمر، مناسب للوحات التحكم الصناعية القياسية 24 فولت تيار مستمر.
  • مؤشرات التشخيص: أضواء LED على اللوحة الأمامية توفر تأكيدًا بصريًا فوريًا للطاقة، حالة الوحدة، نشاط الشبكة، وحالة الإرسال والاستقبال السيريالي (TX/RX).

التطبيقات

  • دمج عدادات الطاقة القديمة Modbus RTU/ASCII، عدادات التدفق، والمرحلات الحامية في أنظمة SCADA الحديثة القائمة على الإيثرنت.
  • أتمتة المحطات الفرعية حيث يكون العزل الكهربائي العالي ضروريًا لمنع حلقات الأرض وحماية وحدات المعالجة المركزية لوحدة التحكم المركزية.
  • إعدادات مراقبة المياه ومياه الصرف الصحي الموزعة التي تتطلب شبكات سيريال RS-485 متعددة النقاط مرتبطة بوحدة تحكم مركزية PLC عبر الألياف أو إيثرنت لاسلكي.

المواصفات الفنية

الشركة المصنعة ProSoft Technology
مرجع الطراز PLX31-MBTCP-MBS4
مدخل طاقة 24 فولت تيار مستمر اسمي (مسموح من 10 إلى 36 فولت تيار مستمر)
استهلاك التيار 300 مللي أمبير @ 24 فولت تيار مستمر اسمي (610 مللي أمبير كحد أقصى @ 10 فولت تيار مستمر)
منفذ إيثرنت موصل RJ45 واحد 10/100 Base-T، تفاوض تلقائي نصف/كامل الازدواج
عزل الإيثرنت 1500 Vrms (50 إلى 60 هرتز لمدة 60 ثانية)
منافذ واجهة السيريال 4 منافذ سيريال معزولة (تكوين RS-232، RS-422، أو RS-485)
عزل منفذ السيريال عزل إشارة 2500 Vrms (مصنف UL 1577، وسط تعديل RF)
درجة حرارة التشغيل -25 إلى 70 درجة مئوية (-13 إلى 158 درجة فهرنهايت)
درجة حرارة التخزين -40 إلى 80 درجة مئوية (-40 إلى 176 درجة فهرنهايت)
الرطوبة النسبية 5% إلى 95% رطوبة نسبية (بدون تكاثف)
تصنيف الصدمة IEC 60068-2-27: 15G أثناء التشغيل (11 مللي ثانية)، 30G غير تشغيلي (18 مللي ثانية)
تصنيف الاهتزاز IEC 60068-2-6: 5G @ 10 إلى 150 هرتز
الأبعاد (الارتفاع × العرض × العمق) 13.67 × 5.05 × 11.13 سم
وزن الشحن 2.5 كجم

الاتصالات والواجهات

المنفذ / الكتلة الطرفية نوع الواجهة التعيين الوظيفي
منفذ إيثرنت RJ45 اتصال ماستر (عميل) / سليف (خادم) Modbus TCP/IP
المنفذ التسلسلي 1 إلى 4 كتلة طرفية Combicon ماستر أو سليف Modbus RTU/ASCII (تكوين RS-232 أو RS-422 أو RS-485)
طرف الطاقة كتلة طرفية قابلة للفصل بثلاثة أوضاع V+ (من 10 إلى 36 فولت تيار مستمر)، V- (عودة التيار المستمر)، والأرضي

رؤى هندسية تجريبية

نماذج بديلة والتوافق

يعمل PLX31-MBTCP-MBS4 كبديل حديث للبوابات القديمة. عند نقل ملفات التكوين من وحدات ProSoft السابقة، تحقق من تعيينات ذاكرة قاعدة البيانات، حيث قد تتطلب هياكل سجلات قاعدة البيانات الداخلية إعادة ضبط الإزاحة. استخدم برنامج ProSoft Configuration Builder (PCB) لتسهيل نقل المعلمات.

مخاطر التطبيق وملاحظات هندسية

مشكلة شائعة أثناء تشغيل المنافذ المتعددة هي انتهاء مهلة معاملات Modbus TCP/IP بسبب استجابات بطيئة من الجانب التسلسلي. تأكد من أن مهلة استقصاء الماستر في Modbus TCP تتطابق مع أطول زمن ذهاب وإياب محتمل للبيانات التسلسلية. عند تشغيل تكوينات RS-485 مع عدد كبير من الأجهزة أو مسافات كابلات طويلة، يجب تركيب مقاومات إنهاء خارجية بقيمة 120 أوم في كلا طرفي الخط لمنع انعكاسات الإشارة.

نصائح التشغيل والتوصيل

تتميز الواجهات التسلسلية الأربعة بشرائح عزل رقمي متخصصة بجهد 2500 فولت RMS. للحفاظ على هذا المستوى العالي من العزل، لا تشارك خطوط المرجع أو الدرع المشتركة بين المنافذ المعزولة المختلفة أو مصادر الطاقة الخارجية. في بيئات محركات التردد المتغيرة (VFD) المزعجة، استخدم كابلات مزدوجة الدرع ملتوية (STP) لجميع الخطوط التسلسلية واربط دروع الكابلات مباشرة بأرضية الخزانة في نقطة مركزية واحدة.

إرشادات التثبيت

تحذير هام: قم بفصل جميع خطوط الطاقة قبل محاولة تركيب أو توصيل أو إزالة وحدة البوابة. قد يؤدي لمس نقاط التوصيل الكهربائية الحية إلى تلف شديد للمعدات، صدمة كهربائية، أو إصابة جسدية. تأكد من تأريض الطرف الأرضي الداخلي للنظام بشكل صحيح إلى مسار أرضي منخفض المقاومة قبل تطبيق التيار المستمر.
1
ثبت البوابة بإحكام على سكة DIN معتمدة بقطر 35 مم داخل حاوية كهربائية محمية بمعيار NEMA أو IP54، مع ترك مسافة لا تقل عن 2 بوصة في الأعلى والأسفل لتوفير تبريد طبيعي بالحمل الحراري.
2
قم بتكوين قفزات المنفذ التسلسلي الفيزيائي الداخلي (تحت الغطاء الأمامي) لاختيار وضع RS-232 أو RS-422 أو RS-485 لكل من المنافذ التسلسلية الأربعة.
3
قم بتوصيل كابلات الشبكة التسلسلية المعزولة بكتل طرفية Combicon القابلة للفصل المقابلة، مع التأكد من صحة قطبية خطوط الإرسال (TX) والاستقبال (RX).
4
قم بتوصيل كابل شبكة الإيثرنت بمنفذ RJ45 وطبق جهد 24 فولت تيار مستمر اسمي على كتلة طرفية مزود الطاقة. راقب مؤشرات LED التشخيصية لتأكيد تهيئة الوحدة بنجاح.
Key Features:
#ProSoft PLX31 #Protocol Gateways

هل يمكن لكل منفذ تسلسلي العمل بإعدادات اتصال مختلفة؟
نعم. كل من المنافذ التسلسلية الأربعة في هذه الوحدة مستقلة تمامًا. يمكنك تكوين معدلات البود الفردية، والتكافؤ، وبتات التوقف، وأنماط الاتصال الفيزيائية (RS-232، RS-422، أو RS-485) لكل منفذ على حدة.

كيف يتم تعيين عنوان IP لهذا البوابة؟
يتم تعيين عنوان IP باستخدام برنامج ProSoft Configuration Builder (PCB) عبر الإيثرنت، أو من خلال أداة ProSoft Discovery Service لاكتشاف وتعيين عنوان IP ثابت للوحدة على الشبكة المحلية.

ما البرنامج المطلوب لتعيين سجلات Modbus TCP/IP إلى Modbus Serial؟
لا يلزم أي برمجة. يتم التعامل مع التكوين بالسحب والإفلات وتعيين السجلات المخصصة بالكامل من خلال ProSoft Configuration Builder (PCB)، وهو برنامج مجاني للتحميل.

هل هناك حاجة لإنهاء خارجي لشبكات RS-485 التسلسلية؟
نعم. على الرغم من أن المنافذ التسلسلية معزولة، إلا أنها لا تتضمن إنهاء داخلي قابل للاختيار برمجيًا. في حالة طول الكابلات الكبير أو البيئات ذات الضوضاء العالية، يجب استخدام مقاومات خارجية بقيمة 120 أوم في نهايات الخط الفيزيائية.

الشحن السريع العالمي

  • التوصيل العادي: من 4 إلى 6 أيام عمل عبر DHL وFedEx وUPS.
  • الشحن السريع: شحن في نفس اليوم للطلبات المتوفرة في المخزون والمقدمة قبل الساعة 2:00 ظهرًا (بتوقيت GMT+8).
  • تغطية عالمية: نخدم أكثر من 150 دولة، بما في ذلك التوصيل السريع إلى السعودية والإمارات.

الإرجاع والضمان

  • ضمان لمدة 30 يومًا: يتم قبول الإرجاع للمنتجات المتوفرة في المخزون في عبوتها الأصلية المختومة من المصنع.
  • ضمان لمدة 12 شهرًا: كل مكون صناعي مدعوم بضماننا الفني المهني.

يتم معالجة الطلبات وتسليمها من الاثنين إلى الجمعة (باستثناء العطلات الرسمية).


للاطلاع على الأهلية الكاملة، ورسوم إعادة التخزين، وتفاصيل الإرجاع الدولي، يرجى مراجعة موقعنا الرسمي سياسة الاسترداد والإرجاع .

TECHNICAL SPECIFICATIONS

Country of origin
الولايات المتحدة
