وحدة الإدخال الرقمية عالية الكثافة تريكونكس 3504E

نظرة عامة على المنتج

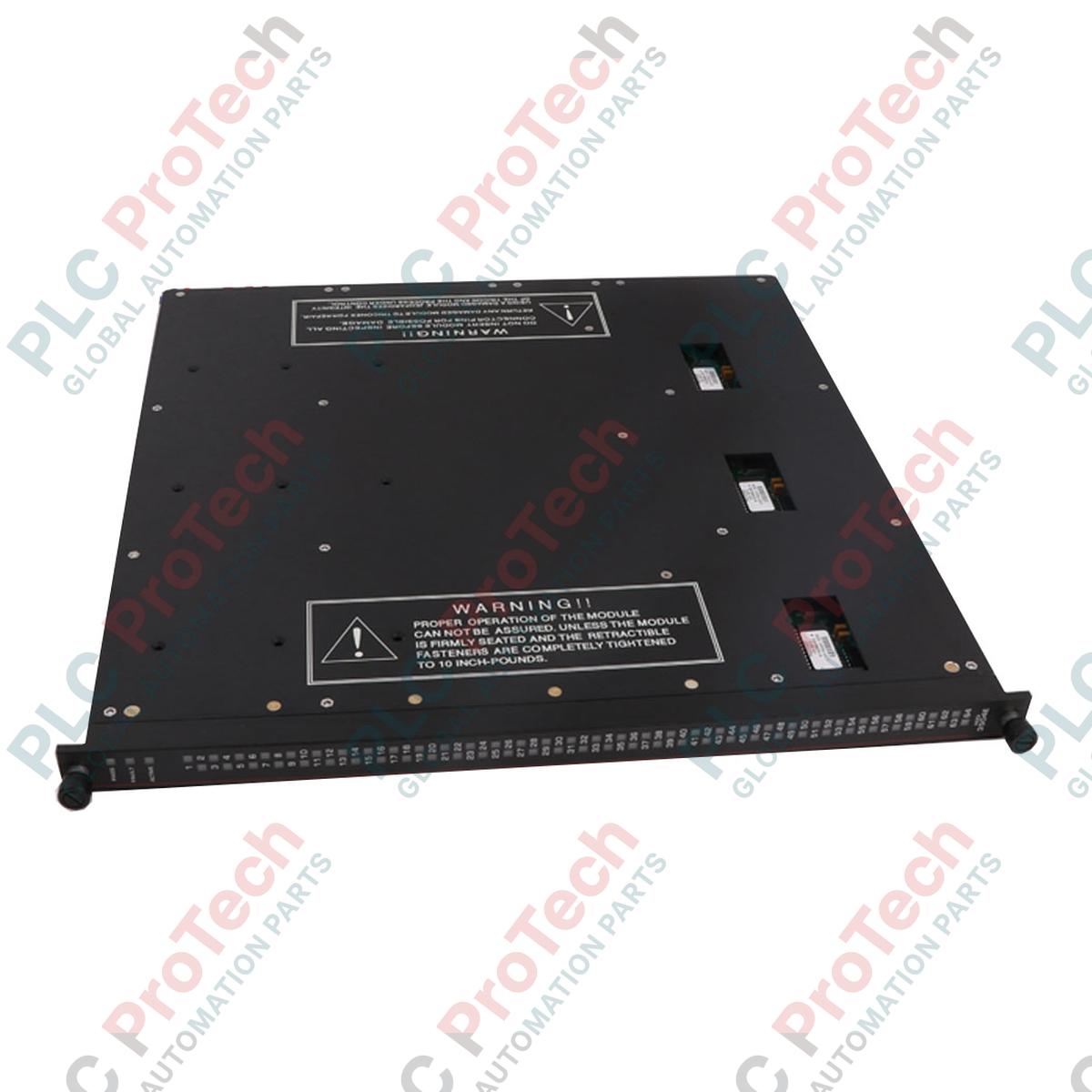

يُعد 3504E (3504E) وحدة إدخال رقمية عالية الكثافة بـ 64 نقطة متطورة مصممة لنظام السلامة الثلاثي التكرار المعياري (TMR) من Triconex. يعمل ضمن نطاق مرن من 24 أو 48 فولت تيار مستمر، ويهدف Triconex 3504E إلى توفير مراقبة عالية الموثوقية للوصلات الميدانية في أنظمة السلامة الآلية الحرجة (SIS). يُستخدم هذا الموديل عالميًا في مصافي النفط، والمصانع الكيميائية، ومنشآت الطاقة الكبيرة، حيث يستفيد من ثلاث مسارات إدخال معزولة ومنطق تصويت داخلي لضمان عدم تسبب فشل مكون واحد في فقدان وظيفة السلامة. من خلال دعم كثافة نقاط عالية في فتحة واحدة، يسمح 3504E بالاستخدام الفعال لمساحة الخزانة مع الحفاظ على أعلى مستويات تحمل الأخطاء وتقليل مخاطر توقف العمليات غير المجدول.

الهيكلية المتقدمة لنظام TMR والتشخيصات

يستفيد 3504E من مجموعة التشخيصات "E" (المحسنة) لتوفير رؤية متفوقة لحالة الدائرة الميدانية والوحدة نفسها.

• التكرار الثلاثي المعياري: يتم توزيع كل إشارة إدخال على ثلاث أذرع مستقلة (A وB وC). تقوم الوحدة بإجراء تصويت مادي 2 من 3 (2oo3) لتحديد الحالة الفعلية للوصلة الميدانية قبل تمرير البيانات إلى المعالجات الرئيسية.

• اختبار التثبيت الشامل: تنفذ الوحدة تلقائيًا اختبارات التثبيت لكل من تشغيل وإيقاف التشغيل. تضمن هذه التشخيصات عدم فشل دائرة الإدخال في حالة ثابتة، وهو مطلب حاسم لحلقات السلامة SIL 3.

• تكوين عالي الكثافة: مع 64 نقطة، الوحدة متصلة بالتيار المستمر ومشتركة، مما يجعلها خيارًا مثاليًا للمراقبة الرقمية واسعة النطاق حيث تكون مساحة الخزانة مصدر قلق أساسي.

• نطاق تيار مستمر واسع: يدعم نطاق تشغيل من 20 إلى 72 فولت تيار مستمر، مما يجعل 3504E متوافقًا مع معايير الطاقة الصناعية المختلفة، ويوفر أداءً قويًا حتى أثناء تقلبات الجهد في مصدر الطاقة الميداني.

المواصفات الفنية

الأسئلة الفنية المتكررة

كيف يحسن تشخيص "اختبار التثبيت" السلامة؟

يقوم 3504E بإجراء تشخيصات نشطة من خلال التحقق مؤقتًا مما إذا كان بإمكان جهاز الإدخال الانتقال بين الحالات. يكتشف هذا الفشل الداخلي الذي قد يظل "مخفيًا" حتى يحدث طلب سلامة حقيقي، مما يضمن أن الوحدة دائمًا جاهزة للاستجابة لحالة الطوارئ.

ما أهمية رمز اللون "الأحمر الداكن"؟

في نظام Triconex، يشير رمز اللون الأحمر الداكن على لوحة الوحدة ولوحة التوصيل إلى أن الوحدة هي إدخال رقمي 24/48 فولت تيار مستمر. يمنع هذا الترميز الفيزيائي الفنيين من إدخال نوع وحدة خاطئ في هيكل نشط عن طريق الخطأ.

هل يمكن استخدام 3504E مع دوائر ميدانية 48 فولت تيار مستمر؟

نعم. تم تصنيف الوحدة لنطاق تيار مستمر مستمر من 20 إلى 72 فولت تيار مستمر، مما يجعلها متوافقة تمامًا مع أنظمة البطاريات الصناعية 48 فولت ومصادر الطاقة الشائعة في قطاعات توليد الطاقة والمرافق.

دليل الهندسة الميدانية والتركيب

• المشاركة والتأريض: نظرًا لأن النقاط الـ 64 مشتركة، تأكد من أن مسار العودة الميداني مُحجم بشكل صحيح لإجمالي التيار لجميع المدخلات النشطة. استخدم حافلة عودة مشتركة عالية الجودة في لوحة التوصيل الخارجية (ETP) لتجنب "تشويش" الإشارة أو التداخل بين القنوات.

• إدارة الحرارة: بسبب الكثافة العالية لـ 64 قناة، يمكن لـ 3504E توليد حرارة موضعية عندما تكون غالبية النقاط في حالة "تشغيل". حافظ على مسافة لا تقل عن 15 سم (6 بوصات) لتدفق الهواء فوق وتحت الهيكل لضمان بقاء الوحدة ضمن نطاق تشغيلها من 0 إلى 60 درجة مئوية.

• تطبيق الهيستيريزيز: مع هيستيريزيز نموذجي يبلغ 4 فولت تيار مستمر / 7 فولت تيار مستمر، تتمتع هذه الوحدة بمقاومة عالية لإشارات "الاهتزاز". عند تكوين أجهزة الاستشعار الميدانية، تأكد من أن جهد "الإيقاف" عند أطراف الوحدة أقل بكثير من عتبة 4 فولت تيار مستمر لضمان انتقال حالة نظيف.

مزايا الهندسة التشغيلية

• موثوقية مقاومة للأخطاء: تسمح بنية TMR لـ 3504E بالاستمرار في العمل بدقة حتى في حال فشل أحد المعالجات الدقيقة أو محولات الإشارة الداخلية، مما يتيح جدولة الصيانة خلال ساعات العمل العادية للمصنع.

• التحمل الصناعي: تُعالج المكونات الداخلية للوحدة بطبقة عازلة مقاومة لتأثيرات البيئات الغنية بالكبريت أو الرطبة، النموذجية لمواقع التعدين وتكرير النفط.

• صيانة مبسطة: كعنصر قابل للتبديل الساخن، يمكن استبدال 3504E أثناء التشغيل. ستقوم الوحدة الجديدة تلقائيًا بمسح التشخيصات الداخلية ومزامنة النظام النشط، مما يضمن عدم انقطاع وظيفة السلامة.
