الشركة المصنعة: VIBRO-METER
رقم المنتج: IQS450 204-450-000-001
Country of origin:الولايات المتحدة
نوع المنتج: مُعدّل إشارة
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 320ج
Dimensions: 3.2 سم × 10.6 سم × 13 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

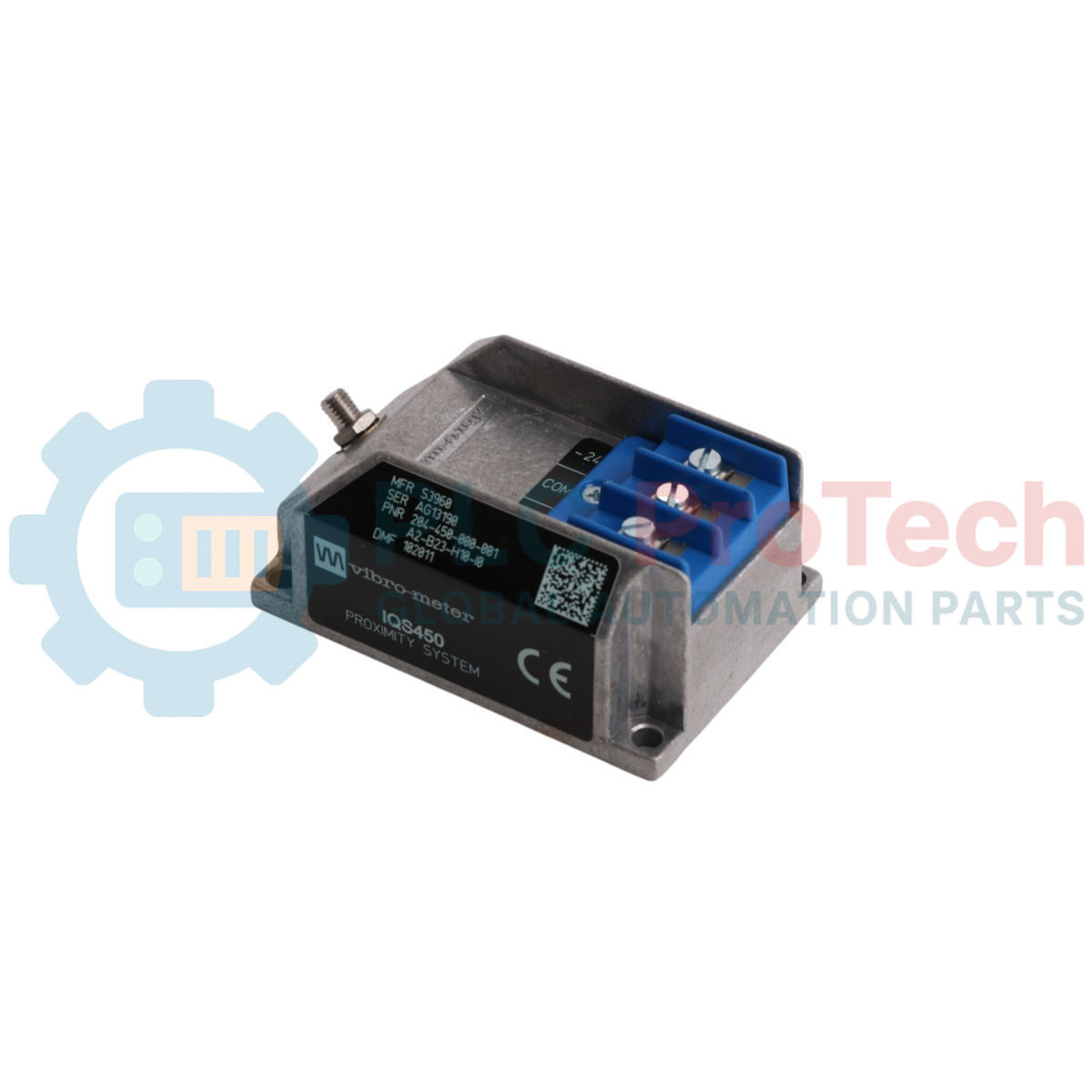

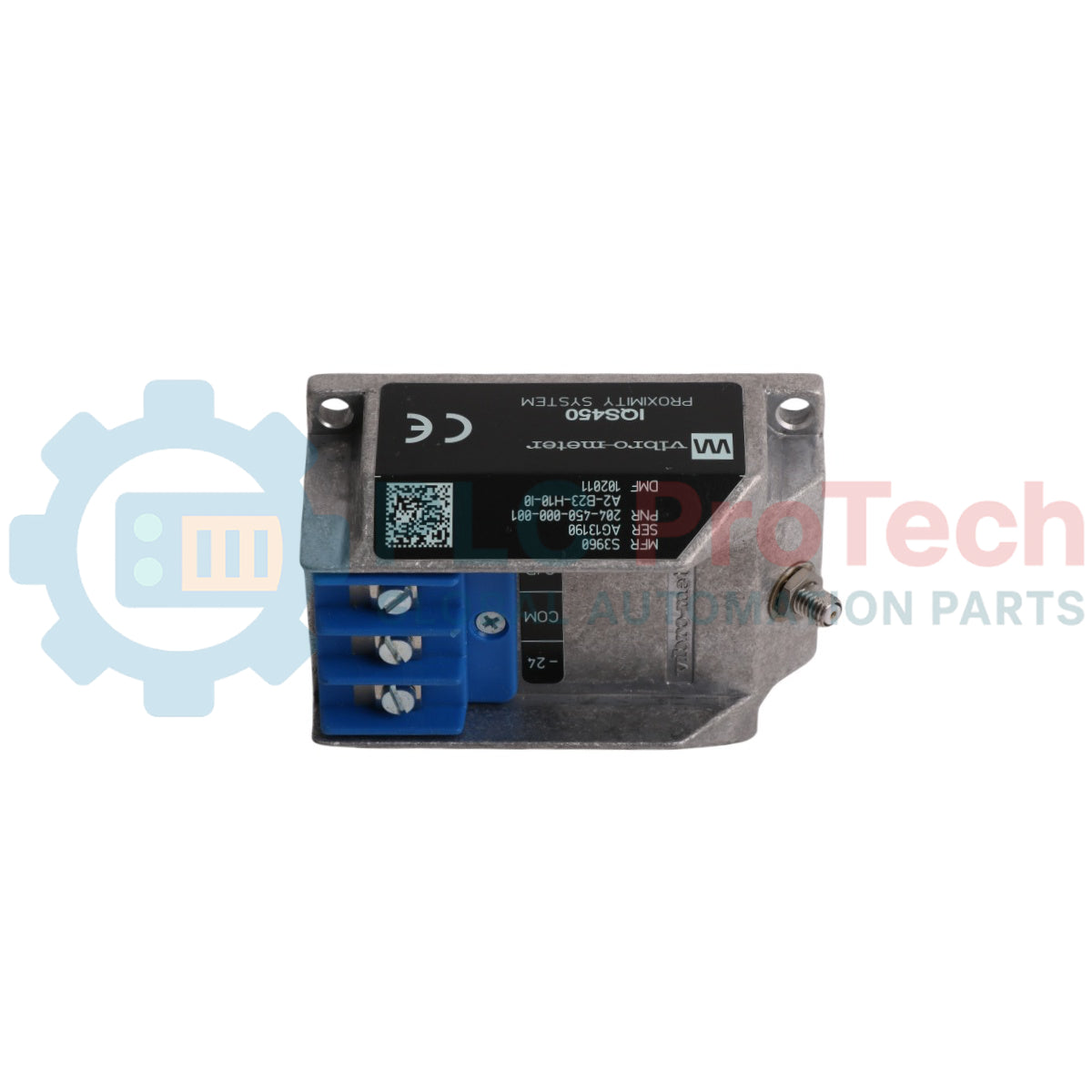

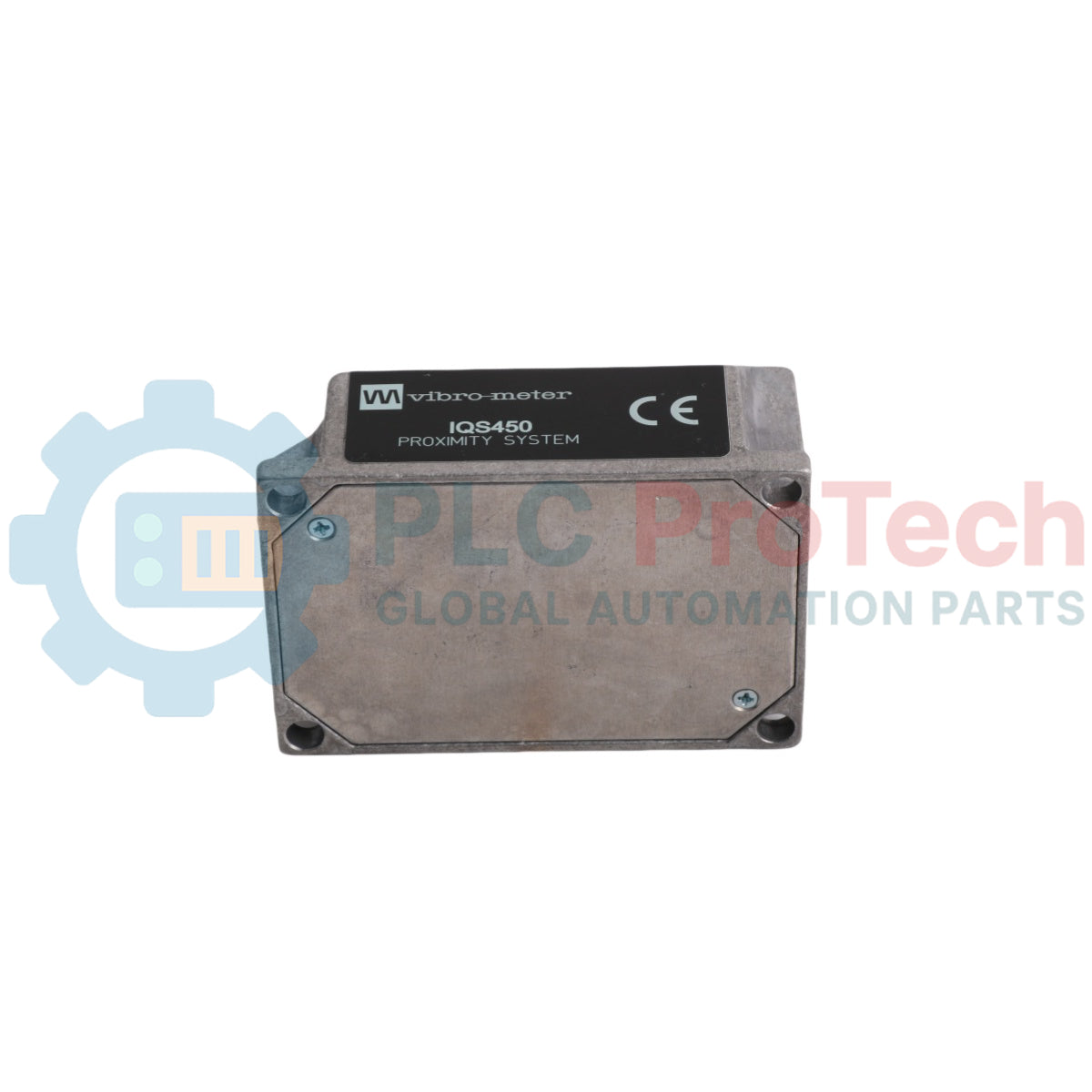

يُعد IQS 450 (204-450-000-001) جهاز معالجة إشارة عالي الأداء من خط منتجات Vibro-Meter، مصمم خصيصًا لأنظمة قياس القرب غير التلامسية. يعمل كحلقة حاسمة في سلسلة قياس التيار الدوامي، وعادةً ما يُستخدم مع محول TQ 402 أو TQ 412 وكابل تمديد EA 402. يحول هذا الجهاز تغييرات المعاوقة في المحول إلى إشارة جهد أو تيار معيارية تتناسب مع المسافة بين طرف المجس والعمود المستهدف. يُستخدم تكوين 204-450-000-001 على نطاق واسع في محطات الطاقة والمرافق البتروكيميائية لقياس اهتزاز العمود والموقع المحوري في التوربينات البخارية والغازية.
يُعد متغير 204-450-000-001 بناءً ماديًا محددًا يضمن الموثوقية العالية المطلوبة للأنظمة الصناعية الوقائية.
مبدأ التيار الدوامي: يقوم الجهاز بتشغيل ملف استشعار المحول بإشارة حاملة عالية التردد ويفك تشفير الإشارة الناتجة لتوفير خرج خطي.
تعويض درجة الحرارة: يحتوي على دوائر داخلية متطورة تعوض التغيرات الحرارية عند طرف المستشعر، مما يحافظ على دقة القياس من $-40^{\circ}C$ إلى $+180^{\circ}C$ عند المحول.
مرونة الخرج: يدعم كلًا من نقل الجهد والتيار. يسمح تعديل التيار بالحفاظ على سلامة الإشارة عبر مسافات طويلة (حتى 1 كم عند استخدامه مع وحدة GSI).
القابلية للتبادل: جزء من نظام معاير حيث تكون وحدة IQS 450، المحول، وكابل التمديد وحدات معيارية وقابلة للتبادل دون الحاجة إلى إعادة معايرة خاصة بالموقع، بشرط تطابق أطوال النظام.
| المعامل | تفاصيل المواصفات |
| الطراز / رقم القطعة | IQS 450 / 204-450-000-001 |
| العلامة التجارية | Vibro-Meter (Meggitt) |
| إشارة الإدخال | من TQ 402، TQ 412، TQ 422، أو TQ 432 |
| استجابة التردد | تيار مستمر إلى 20 كيلوهرتز (-3 ديسيبل) |
| نطاق القياس | 2 مم أو 4 مم (حسب المجس) |
| جهد التغذية | -18 فولت تيار مستمر إلى -30 فولت تيار مستمر |
| نطاق الخرج | -2 إلى -18 فولت (جهد) / 15.5 إلى 20 مللي أمبير (تيار) |
| درجة حرارة التشغيل | -35 إلى $+85^{\circ}C$ |
| الغلاف | ألمنيوم مصبوب |
ما أهمية اللاحقة "001" في رقم القطعة؟
عادةً ما يحدد رقم القطعة 204-450-000-001 المراجعة المحددة أو مجموعة المعايرة للجهاز. في سلسلة IQS 450، تميز هذه اللاحقات بين التكوينات القياسية والمتخصصة للتركيب أو الخرج. تحقق دائمًا من متطلبات TSL (طول النظام الكلي) الخاصة بك (مثل 1م، 5م، أو 10م) لضمان التوافق.
هل يمكنني استخدام IQS 450 مع مجس قرب من علامة تجارية مختلفة؟
لا. تعتمد أنظمة القرب على تردد حاملة محدد ومطابقة المعاوقة بين المحول وجهاز المعالجة. تم تصميم IQS 450 حصريًا لمحولات سلسلة TQ من Vibro-Meter. استخدام مجس غير من Vibro-Meter سيؤدي إلى ظهور خطأ "Sensor OK" وبيانات غير خطية.
كيف يمكنني فحص صحة حلقة IQS 450؟
قم بقياس جهد الفجوة عند الخرج. تشير قيمة قريبة من -10 فولت تيار مستمر عادةً إلى أن المستشعر في منتصف نطاقه الخطي. إذا كان الجهد 0 فولت أو مطابقًا لجهد التغذية (مثل -24 فولت)، فهذا يشير إلى وجود دائرة قصيرة أو حلقة مفتوحة في كابلات المستشعر.
التحقق من طول النظام: تم معايرة IQS 450 لطول كهربائي محدد. تأكد من أن مجموع كابل المحول وكابل التمديد EA 402 يطابق تمامًا طول النظام (TSL) المشار إليه على ملصق جهاز المعالجة.
التركيب: تم تصميم الوحدة لتركيب على سكة DIN بعرض 35 مم. يجب تركيبها في صندوق تقاطع محمي (مثل JB 118) بالقرب من الماكينة قدر الإمكان مع الالتزام بحدود درجة الحرارة المحددة.
التأريض والحماية: لمنع التداخل الكهرومغناطيسي من تلويث إشارة الاهتزاز، قم بإنهاء دروع الكابلات عند طرف IQS 450. تأكد من تثبيت الغلاف الألمنيومي بإحكام على سكة DIN، والتي يجب أن تكون متصلة بأرضية جهاز نظيفة.
يتميز IQS 450 (204-450-000-001) بـالخطية الاستثنائية. في حماية الآلات الحرجة، الدقة ضرورية لاكتشاف العلامات المبكرة لعدم استقرار العمود. يوفر IQS 450 إشارة نظيفة وعالية النطاق الترددي تسمح لنظام VM600 باستخلاص بيانات الاهتزاز التحت التوافقي وإجراء تشخيصات متقدمة مثل مخططات مركز العمود. تصميمه السويسري المتين يضمن استقرار "نقطة الصفر" على مدى سنوات من التشغيل، مما يقلل من خطر الإنذارات الكاذبة الناتجة عن الانحراف.
