الشركة المصنعة: B&R
رقم المنتج: X20-D1F371
Country of origin:الولايات المتحدة
نوع المنتج: وحدة إدخال رقمية
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 500ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

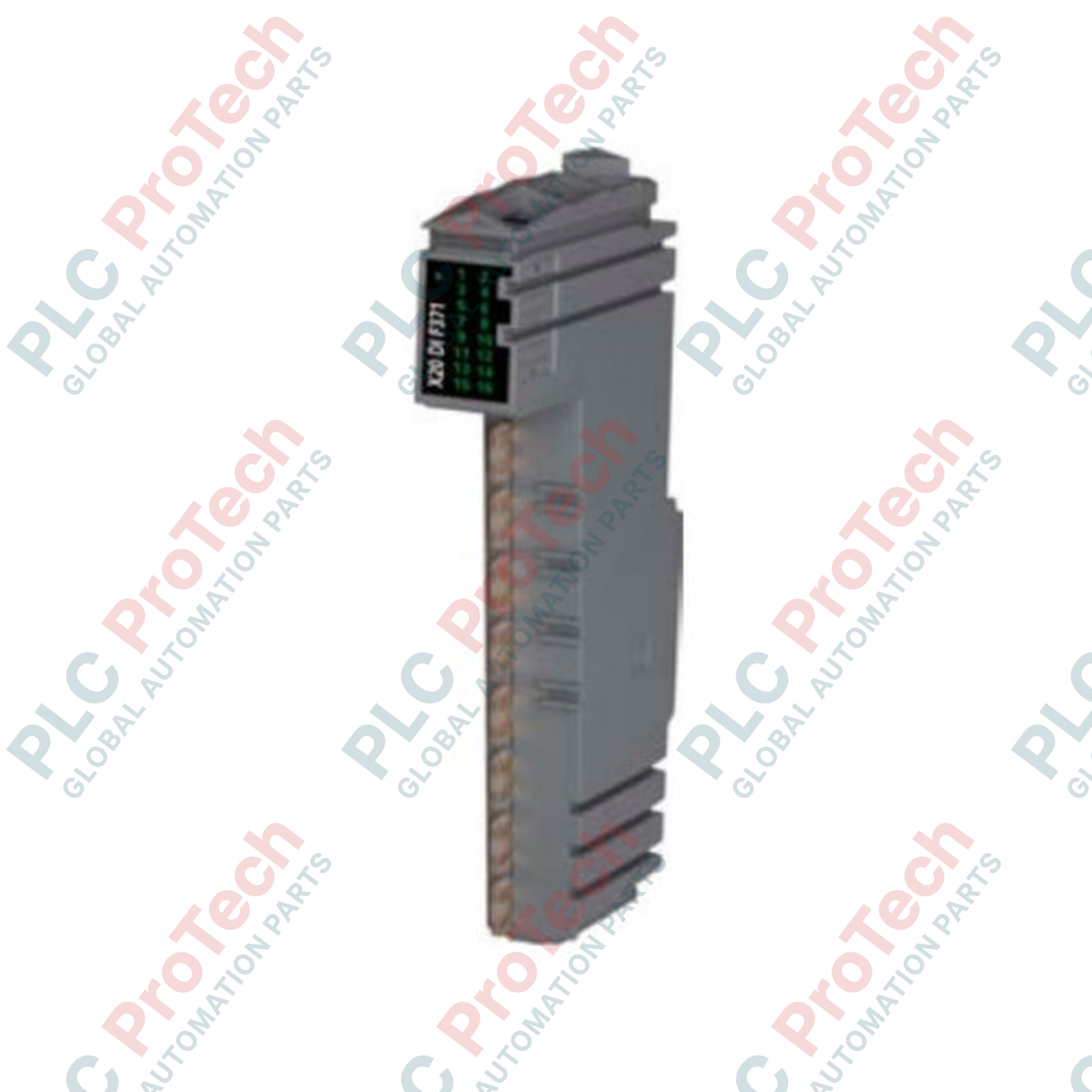

إن X20DIF371 (X20DIF371) هو وحدة إدخال رقمية عالية الكثافة، مصممة لبنية الإدخال/الإخراج اللامركزية لنظام X20. وتتميز هذه الوحدة بوجود 16 مدخلًا رقميًا ضمن هيكل مدمج، وتستخدم توصيلات المصرف (منطق NPN)، حيث يوفر المدخل مسارًا إلى الأرضي للمستشعر المتصل. وقد صُممت لتقنية التوصيل بسلك واحد ، ما يتيح بنية توصيل أسلاك عالية الكفاءة والتنظيم داخل خزانة التحكم. وتُعد X20DIF371 حلًا مثاليًا للتطبيقات التي تتطلب عددًا كبيرًا من الإشارات الرقمية، مثل مراقبة مفاتيح الحد وأزرار الضغط ومستشعرات القرب في خطوط التجميع الآلية وآلات التغليف.
تم تحسين بنية الأجهزة في X20DIF371 لتحقيق موثوقية الإشارة وكفاءة المعالجة. وتتضمن مرشح دخل برمجيًا قابلًا للتهيئة يمكن تطبيقه على الوحدة بأكملها، ما يزيل بفعالية «الاهتزاز» أو الضوضاء الناتجة عن نقاط التلامس الميكانيكية. وتتم معالجة المداخل الـ16 عبر ناقل اللوحة الخلفية لنظام X20، ما يضمن نقل البيانات بسرعة عالية إلى وحدة المعالجة المركزية. ويتوافق تصميم مدخل المصرف تحديدًا مع المستشعرات المصدرة (PNP) أو نقاط التلامس الجافة المتصلة بمصدر التغذية الموجب. ويعني مخطط التوصيل بسلك واحد أن سلك الإشارة فقط متصل بالوحدة، بينما يتولى قضيب توزيع الطاقة في وحدة الناقل توفير مسار العودة المشترك.
| المعلَمة | المواصفة |
| الطراز | X20DIF371 |
| السلسلة | نظام X20 |
| عدد المداخل | 16 |
| نوع الإدخال | مصرف (NPN) |
| توصيل الأسلاك | بسلك واحد |
| الجهد الاسمي | 24 VDC |
| مرشح الإدخال | قابل للتهيئة عبر البرنامج (على مستوى الوحدة) |
| مؤشرات الحالة | حالة الإدخال/الإخراج لكل قناة |
| درجة حرارة التشغيل | من 0 إلى 55 درجة مئوية |
| توصيل الناقل | ناقل اللوحة الخلفية X20 |
| وزن الشحن | 2.0 kg |
ما الفرق بين توصيلات المصرف والمصدر لهذه الوحدة؟
إن X20DIF371 هي وحدة إدخال من نوع المصرف . وهذا يعني أن دائرة إدخال الوحدة «تسحب» التيار إلى الأرضي. ولذلك، يجب استخدام مستشعرات مصدرة (PNP) . وعند تشغيل المستشعر، يرسل إشارة مرتفعة (+24V) إلى مدخل الوحدة.
كيف يوفر التوصيل بسلك واحد مساحة؟
في تكوين التوصيل بسلك واحد، تتطلب كل إشارة رقمية نقطة طرفية واحدة فقط على كتلة أطراف X20. ويتم التعامل مع توصيل 0V/GND المشترك للمستشعرات داخليًا بواسطة وحدة الناقل أو عبر وحدة توزيع جهد منفصلة، ما يقلل بدرجة كبيرة عدد الأسلاك المتجهة إلى حامل الإدخال/الإخراج.
هل يمكنني ضبط أزمنة ترشيح مختلفة للمداخل المختلفة؟
في X20DIF371، يُهيأ مرشح الإدخال البرمجي عادةً للوحدة بأكملها. ويوفر ذلك زمن إزالة ارتداد موحدًا للمداخل الـ16، ما يبسط التكوين للتطبيقات الرقمية القياسية، مثل الضغط على الأزرار أو مراقبة مفاتيح الحد.
توافق المستشعرات: تأكد من أن جميع الأجهزة المتصلة من النوع المصدر (PNP). وسيؤدي توصيل مستشعر مصرف (NPN) بوحدة إدخال من نوع المصرف إلى إشارة «عائمة» لن يتم تسجيلها بواسطة منطق PLC.
كثافة الأسلاك وإدارتها: مع وجود 16 مدخلًا في وحدة واحدة، يُعد تنظيم الأسلاك أمرًا أساسيًا. استخدم شرائط التعريف المدمجة في نظام X20 لتحديد كل قناة. وبما أن هذه الوحدة تعمل بسلك واحد، تأكد من توزيع مصدر طاقة المستشعر (24V) بشكل صحيح من طرف جهد مشترك لتجنب تشابك الأسلاك داخل الخزانة.
ضبط المرشح: عند تهيئة مرشح الإدخال البرمجي في Automation Studio، وازن بين زمن الاستجابة وبيئة الضوضاء. يتيح زمن الترشيح القصير جدًا (مثل 1ms) الكشف بسرعة عالية، لكنه قد يؤدي إلى التشغيل بسبب الضوضاء الكهربائية؛ بينما يكون المرشح الأطول (مثل 10-20ms) أكثر أمانًا للمفاتيح الميكانيكية، لكنه يضيف تأخيرًا إلى اكتشاف الإشارة.
