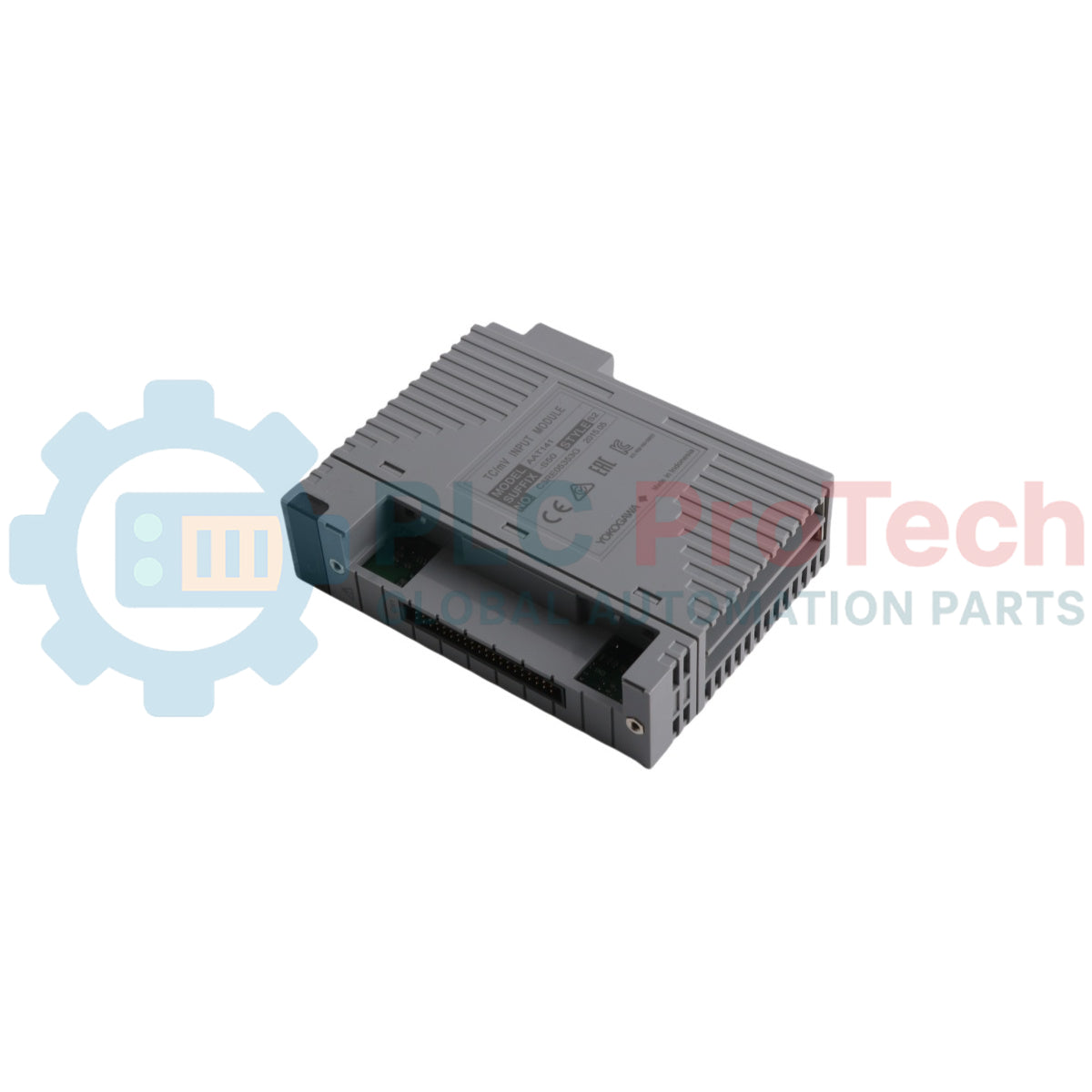

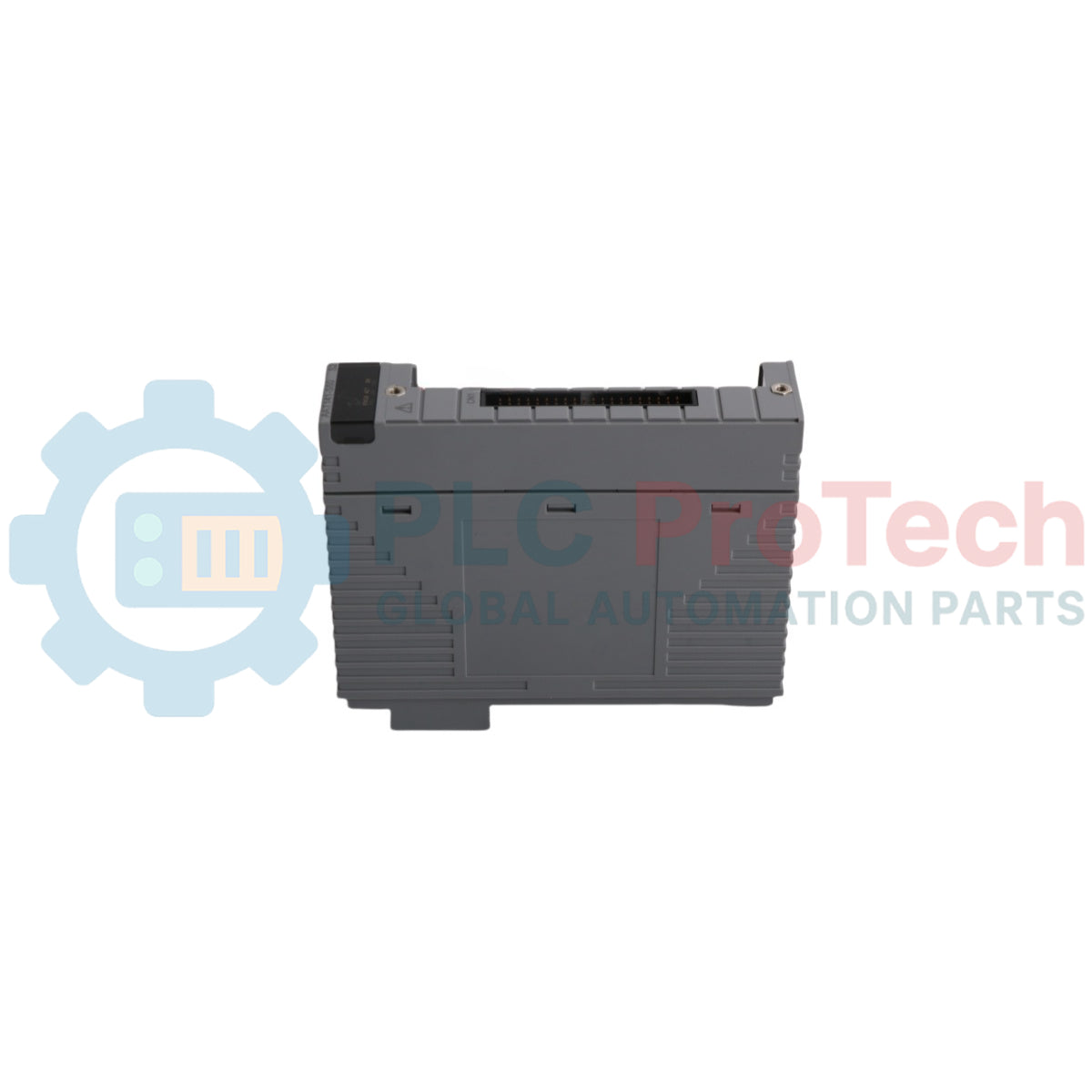

وحدة دخل TC/mV ذات 16 قناة من Yokogawa AAT141-S50 S2

نظرة عامة على المنتج

إن الوحدة  AAT141-S50 S2 (AAT141) هي وحدة إدخال معزولة عالية الكثافة تضم 16 قناة، وقد صُممت خصيصًا لنظام التحكم الموزع (DCS) ‏Yokogawa CENTUM VP. تتخصص هذه الوحدة في الاكتساب الدقيق للإشارات منخفضة المستوى من المزدوجات الحرارية (TC) ومصادر الميليفولت (mV)، وتدعم نطاقًا واسعًا من المستشعرات الصناعية، بما في ذلك الأنواع R وJ وK وE وT وB وS وN. وقد صُممت لمراقبة درجات الحرارة ذات الأهمية الحرجة في صناعات مثل تصنيع الصلب وإنتاج الزجاج وتوليد الطاقة، وتوفر  AAT141 سلامة استثنائية للإشارة بفضل جهد تحمل يبلغ 1500 V AC. وتلغي بنيتها المعزولة أخطاء التأريض متعددة النقاط، وهو أمر حيوي لمنع انجراف قياسات درجة الحرارة. ومن خلال دعم التكوينات مزدوجة التكرار وتوفير دورة تحديث بيانات مدتها ثانية واحدة، تضمن هذه الوحدة رؤية مستمرة للعملية وتقلل من مخاطر التوقف المكلف الناتج عن تداخل إشارات المستشعرات أو تعطل الأجهزة.

تفصيل اللاحقة

يحدد اسم الطراز  AAT141-S50 معايير الأجهزة وشهادات السلامة الخاصة بالوحدة:

• -S: يشير إلى أجهزة من النوع القياسي، مُحسّنة لاكتساب البيانات عالي الموثوقية ضمن النظام الفرعي FIO في CENTUM VP.

• 5: يشير إلى أن الوحدة مصنّعة من دون حماية من الانفجار، ومخصصة للاستخدام في المناطق الآمنة أو داخل خزائن التحكم المطهّرة والمضغوطة بشكل مناسب.

• 0: يحدد تكوين النوع الأساسي، الذي يوفر إمكانات قياسية لمعالجة المزدوجات الحرارية والميليفولت عبر 16 قناة، من دون إضافات متخصصة.

• S2: يمثل رمز نمط الأجهزة/إصدارها، بما يضمن التوافق مع أحدث وحدات العقد STARDOM وCENTUM.

المواصفات الفنية

الأسئلة الشائعة الفنية

هل تدعم AAT141 المزدوجات الحرارية المؤرضة أو غير المؤرضة؟

يوصى بشدة باستخدام مزدوجات حرارية من النوع غير المؤرض. ونظرًا إلى أن  AAT141 وحدة معزولة، فإن استخدام المزدوجات الحرارية المؤرضة قد يؤدي إلى تأريض متعدد النقاط عبر قنوات مختلفة، مما يسبب غالبًا أخطاء كبيرة في قياس درجة الحرارة.

كيف تؤثر درجة الحرارة المحيطة في تعويض الوصلة المرجعية (RJC)؟

تُحسَّن دقة RJC للبيئات المستقرة. في العقدة القياسية، تبلغ الدقة زائد/ناقص 1 درجة مئوية بين 15 و45 درجة مئوية. وإذا تذبذبت البيئة أو كانت درجات الحرارة عند القيم القصوى (من ‎-20 إلى 15 درجة مئوية أو من 45 إلى 70 درجة مئوية)، يزداد هامش خطأ RJC إلى زائد/ناقص 2 درجة مئوية.

هل يمكنني الجمع بين أنواع المزدوجات الحرارية ومدخلات الميليفولت في وحدة واحدة؟

نعم. يمكن تهيئة كل قناة من القنوات الـ16 بشكل مستقل إما لإدخال TC أو mV، مما يوفر أقصى قدر من المرونة لمصفوفات المستشعرات المتنوعة ضمن فتحة إدخال/إخراج واحدة.

دليل الهندسة والتركيب

• العزل الحراري: إن  AAT141 حساسة جدًا للحرارة المشعة. لا تركّب الوحدات المشعة للحرارة، مثل مزودات الطاقة أو وحدات CPU مثل CP461/CP451، أسفل هذه الوحدة مباشرةً أو بمحاذاتها. وإذا تعين وضع وحدة إدخال/إخراج غير متوافقة بالقرب منها، فاترك فتحة فارغة واحدة على الأقل في كل جانب لتعمل كعازل حراري.

• إدارة تدفق الهواء: تجنب تركيب الوحدة في مناطق يصطدم فيها تدفق هواء مباشر وعالي السرعة، مثل هواء مراوح الخزانة، بأطراف مشابك الضغط. وإذا كانت هناك مروحة في الجزء العلوي من الخزانة، فركّب الوحدة على مسافة لا تقل عن 133 mm (3 وحدات) أسفل المروحة لمنع عدم استقرار RJC.

• اتساق التوصيلات: عند استخدام مدخلات الميليفولت، يجب أن تكون مقاومة توصيلات كابلات الإشارة متطابقة للحفاظ على الدقة. استخدم مساحة مقطع عرضي اسمية للموصل تبلغ 1.25 mm2 أو أقل، وتأكد من إحكام عزم جميع توصيلات الأطراف بشكل صحيح لمنع انجراف مقاومة التلامس.

• استقرار RJC: تستند مواصفات الدقة إلى ظروف حرارية مستقرة. إذا فُتح باب الخزانة أو حدث تغير مفاجئ في درجة الحرارة، فانتظر وقتًا كافيًا حتى تستقر درجة حرارة طرف مشبك الضغط قبل الاعتماد على القياسات عالية الدقة.
