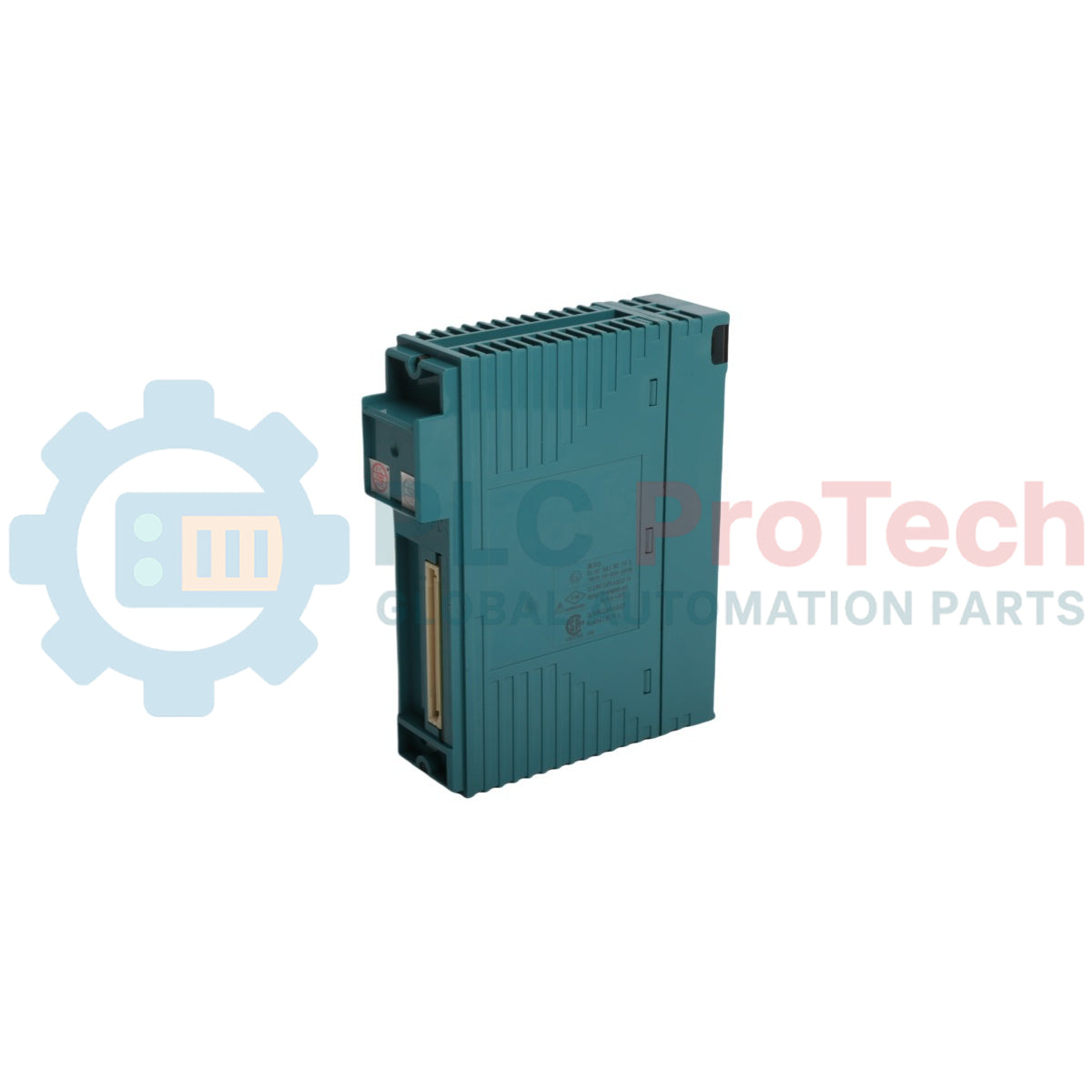

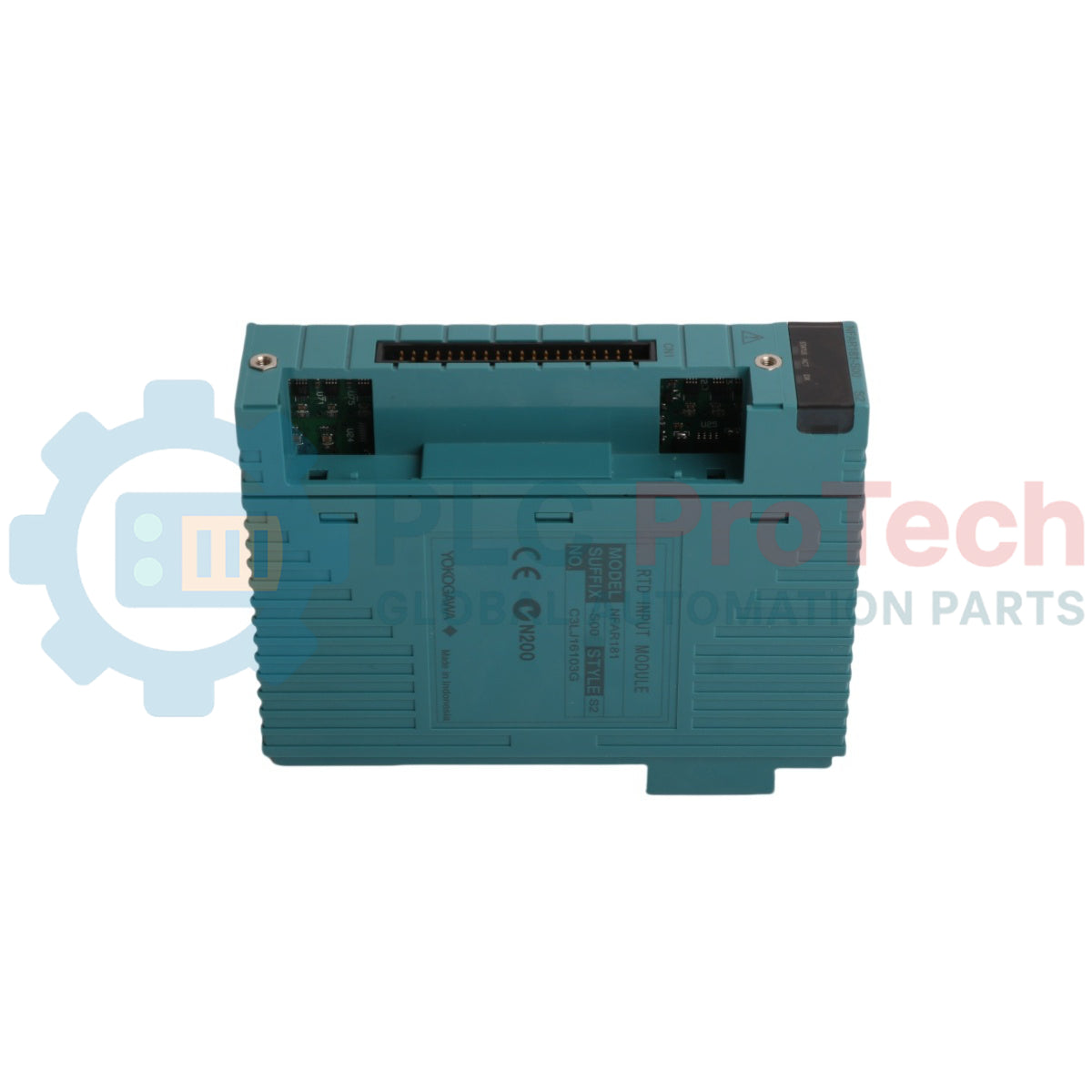

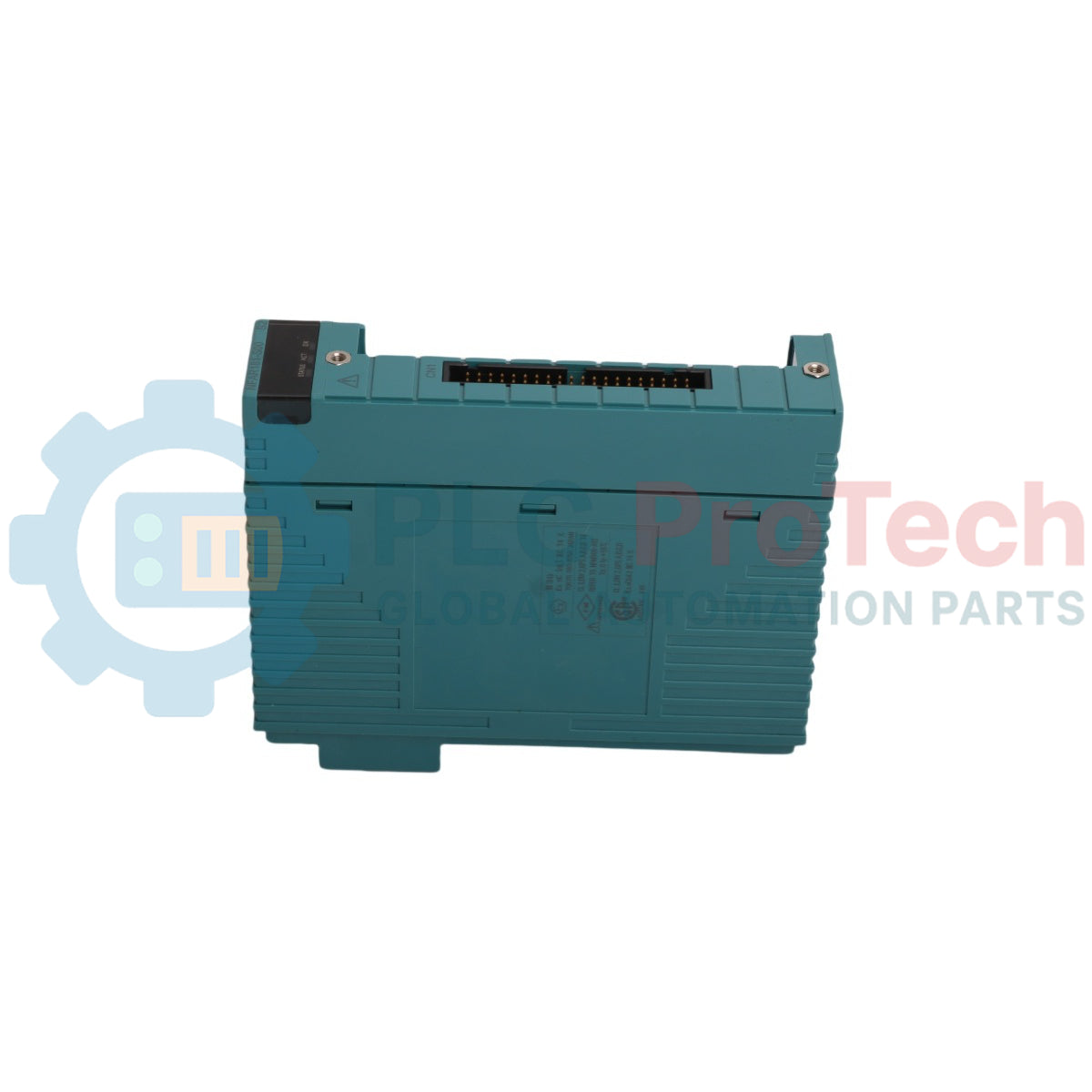

وحدة إدخال RTD من Yokogawa STARDOM FCN-RTU، طراز NFAR181-S00 S2

نظرة عامة على المنتج

إن NFAR181-S00 S2 (NFAR181) عبارة عن وحدة إدخال RTD عالية الكثافة، مصممة لسلسلة وحدات التحكم المستقلة Yokogawa STARDOM FCN-RTU. توفر هذه الوحدة 12 قناة معزولة للتوصيل بمختلف كواشف درجة الحرارة بالمقاومة (RTD)، بما في ذلك النوعان Pt100 وJPt100. وقد صُممت لمراقبة درجات الحرارة بدقة في العمليات الصناعية، مثل التحكم في الأفران والتخزين المبرد وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، وتضمن NFAR181 دقة الإشارة ضمن 土0.03% من النطاق الكامل. وتُعزل كل قناة بشكل مستقل لمنع انتشار الضوضاء وتداخل حلقات التأريض، وهو أمر بالغ الأهمية للحفاظ على استقرار بيانات القياس في البيئات التي تحتوي على معدات كهربائية كثيفة. ومن خلال دمج هذه المداخل عالية الأداء مباشرةً في بنية STARDOM، تتيح الوحدة دورات تحديث سريعة للبيانات وتعويضًا عالي الموثوقية لدرجة الحرارة، مما يقلل بدرجة كبيرة من مخاطر انحراف العملية وتوقف النظام.

التهيئة الفنية

تعتمد NFAR181-S00 على منصة أجهزة متينة محسّنة لتحقيق الاستقرار على المدى الطويل:

• عزل 12 قناة: كل قناة إدخال معزولة كهربائيًا عن كل من منطق النظام والقنوات المجاورة، مع جهد تحمل يبلغ 1500 فولت تيار متردد.

• دقة القياس: تستخدم الوحدة تيار قياس قدره 1 مللي أمبير لتحديد المقاومة، مما يقلل أخطاء التسخين الذاتي مع الحفاظ على نسبة إشارة إلى ضوضاء مرتفعة.

• اكتشاف انقطاع المستشعر: يمكن تهيئة جميع القنوات لاكتشاف انقطاع المستشعر (UP/DOWN) خلال 60 ثانية، مما يوفر إشعارًا فوريًا لمنطق التحكم عند حدوث عطل في المستشعر.

• سلامة البيانات: مع انحراف حراري أقصى يبلغ $\pm 30$ جزءًا في المليون/درجة مئوية ودورة تحديث بيانات مدتها ثانية واحدة، توفر الوحدة قياسات متسقة وقابلة للتكرار حتى في ظل اختلاف الظروف المحيطة.

المواصفات الفنية

الأسئلة الشائعة الفنية

ما معايير RTD التي تدعمها NFAR181؟

تدعم الوحدة عدة معايير دولية، بما في ذلك JIS C 1604:1997/1989 وIEC 60751:1995/1986. ويضمن ذلك التوافق مع مستشعرات Pt100 وJPt100 الحديثة والقديمة على حد سواء.

ما أقصى مقاومة أسلاك مسموح بها لكل قناة؟

للحفاظ على الدقة الاسمية، يجب ألا تتجاوز مقاومة الأسلاك 40 أوم لكل سلك. ومن الضروري أن تكون مقاومة كل سلك من الأسلاك الثلاثة المستخدمة في تهيئة RTD ثلاثية الأسلاك متساوية، وذلك لإلغاء أخطاء أسلاك التوصيل بفعالية.

هل يمكن استخدام هذه الوحدة في المواقع الخطرة؟

تشير اللاحقة "S00" إلى أن هذه نسخة قياسية لا توفر حماية من الانفجار. أما في التطبيقات داخل المناطق المصنفة، فيجب تركيبها داخل حاوية معتمدة مقاومة للانفجار أو استخدامها بالاقتران مع حواجز أمان جوهرية.

دليل الهندسة والتركيب

• تجانس التوصيلات: استخدم تهيئات RTD ثلاثية الأسلاك للتعويض عن مقاومة أسلاك التوصيل. وتأكد من أن الأسلاك الثلاثة جميعها متساوية في الطول والمقطع. فاختلاف المقاومة بين أسلاك التوصيل سيؤدي إلى انحراف في القياس لا يمكن تصحيحه بواسطة المنطق الداخلي للوحدة.

• التأريض والحماية: استخدم أزواجًا ملتفة ومحمية لجميع توصيلات RTD الميدانية. ويجب تأريض الحماية من جانب وحدة التحكم إلى نقطة تأريض مخصصة للأجهزة. وتجنب تمديد كابلات الإشارة منخفضة المستوى هذه بشكل موازٍ لكابلات طاقة التيار المتردد عالية التيار لمنع اقتران الضوضاء الحثية.

• الاعتبارات الحرارية: تُصنّف الوحدة للتشغيل عند درجات حرارة تصل إلى 70 درجة مئوية. وعند تركيبها في عقدة STARDOM، تأكد من إحكام ربط أطراف مشبك الضغط لتقليل مقاومة التلامس، التي قد تُفسَّر خطأً على أنها تغيرات في درجة الحرارة.

• التركيب الميكانيكي: تبلغ أبعاد الوحدة 32.8 مم عرضًا و130 مم ارتفاعًا. وعند إدخال الوحدة في لوحة FCN-RTU الخلفية، تأكد من تثبيتها بالكامل في موضعها قبل إحكام براغي التثبيت بعزم 0.5 نيوتن متر. واستخدم أطراف مشبك الضغط المتوفرة لضمان توصيلات ميدانية محكمة.
