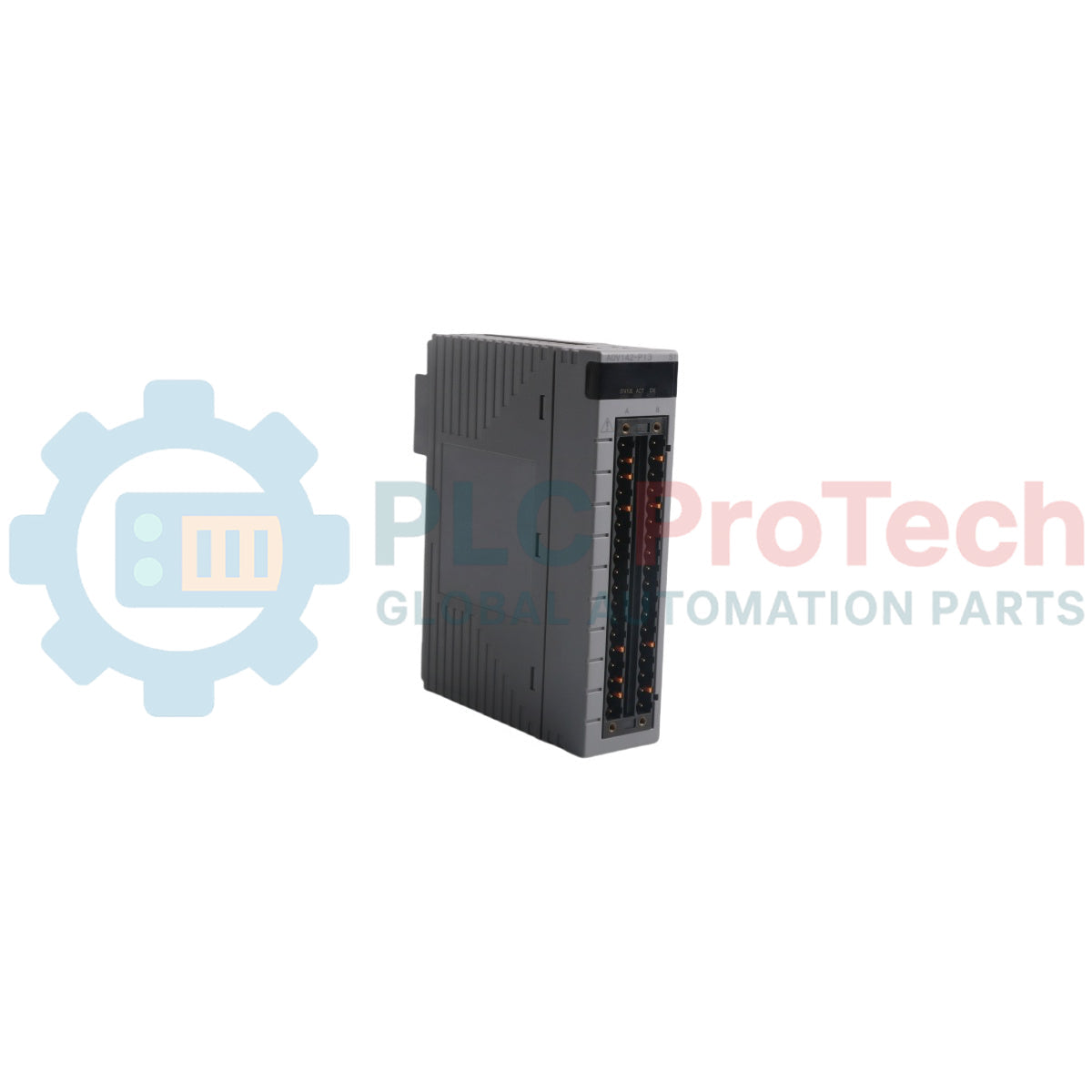

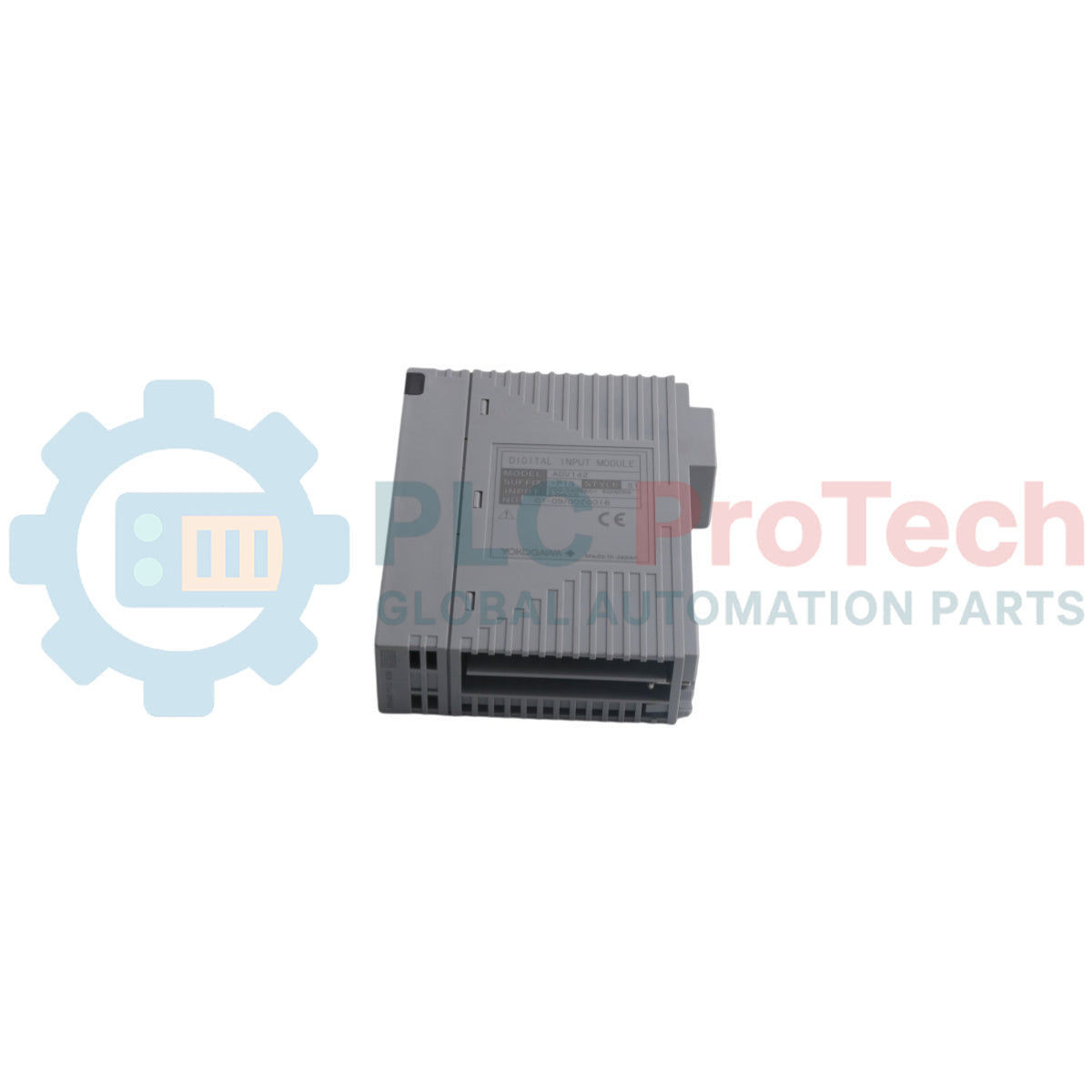

وحدة إدخال رقمية AC من Yokogawa CENTUM VP، طراز ADV142-P13 S1

نظرة عامة على المنتج

إن  ADV142-P13 S1 (ADV142) هو وحدة إدخال رقمية معزولة متينة تضم 16 قناة، ومصممة لنظام التحكم الموزع (DCS) Yokogawa CENTUM VP. وقد صُممت خصيصًا للتعامل مع إشارات التيار المتردد عالية الجهد من 200 فولت إلى 240 فولت، وتُعد هذه الوحدة ضرورية لمراقبة حالة المعدات الصناعية الثقيلة، مثل بادئات تشغيل المحركات، ومعدات المفاتيح، والمشغلات كبيرة الحجم. تتميز  ADV142 بدائرة منطقية مدمجة لإدخال أزرار الضغط، مما يتيح العد الدقيق لحواف الإشارة في تطبيقات واجهات المشغل. صُممت هذه الوحدة لتوفير موثوقية فائقة، إذ تتميز بطبقة طلاء متوافقة وفق معيار ISA G3 لمقاومة الغازات المسببة للتآكل، وبنطاق درجة حرارة تشغيل موسع من -20 إلى 70 درجة مئوية. ومن خلال دعم التكوينات ثنائية التكرار وتوفير عزل جلفاني عالي المستوى، تضمن الوحدة المراقبة المستمرة للعمليات وتقلل بدرجة كبيرة من مخاطر التوقف غير المخطط له في البيئات القاسية، مثل مصافي النفط ومحطات الطاقة ومرافق معالجة المواد الكيميائية.

تفصيل اللواحق

تحدد رموز اللواحق للطراز  ADV142-P13 خصائص تدعيم الأجهزة وقدراتها الوظيفية المتخصصة:

• -P: مزود بوظيفة إدخال أزرار الضغط، مما يتيح للوحدة اكتشاف حواف إشارات أزرار الضغط وعدّها بزمن كشف أدنى مخصص.

• 1: مصنف كنوع للأغراض العامة، ومحسّن لاستشعار التيار المتردد القياسي عالي الجهد ضمن النظام الفرعي FIO.

• 3: يتضمن خيار مقاومة التآكل وفق معيار ISA G3 وخيار نطاق درجة الحرارة المحيطة الموسع (-20 إلى 70 درجة مئوية).

• S1: يشير إلى مراجعة الأجهزة Style 1، بما يضمن التوافق مع وحدات العقد الحالية في CENTUM VP ووحدات الإدخال والإخراج لشبكة المجال.

المواصفات الفنية

الأسئلة الشائعة الفنية

كيف يؤثر خيار G3 في العمر الافتراضي للوحدة؟

يطبق خيار G3 طبقة طلاء متوافقة متخصصة تحمي الدوائر الداخلية من التآكل الجوي الناجم عن غازات مثل كبريتيد الهيدروجين (H2S) والكلور (Cl2) وثاني أكسيد النيتروجين (NO2)، وهي غازات شائعة في مصانع الورق ومحطات معالجة مياه الصرف الصحي.

ما متطلب الطور الأساسي لتوصيل هذه الوحدة؟

يجب أن تكون جميع إشارات إدخال التيار المتردد المتصلة بالجانب السالب (-) للمشترك نفسه (والمجمعة كل 8 قنوات) على الطور الكهربائي نفسه. وقد يؤدي توصيل أطوار متعددة بمشترك واحد إلى تعطل كارثي في الأجهزة.

هل يمكن لهذه الوحدة التعامل مع إشارات النبض عالية التردد؟

لا. فعلى الرغم من أن  ADV142 تتمتع بوظيفة عد أزرار الضغط، فإنها محدودة بدورة قصوى تبلغ 2.5 هرتز. ولعد النبضات عالية السرعة (حتى 10 كيلوهرتز)، يلزم استخدام وحدة إدخال نبضات مخصصة مثل AAP135.

دليل الهندسة والتركيب

• السلامة من الجهد العالي: تعالج  ADV142 جهودًا تصل إلى 264 فولت تيار متردد. تأكد من عزل كل طاقة المجال قبل توصيل أطراف مشابك الضغط. استخدم سلكًا بمساحة مقطع 1.25 مم2 أو أقل، وتحقق من تثبيت أغطية الأطراف بإحكام لمنع التلامس العرضي.

• الاعتبارات الحرارية: عند التشغيل عند الحد الأعلى لنطاق درجة الحرارة (حتى 70 درجة مئوية)، تأكد من أن خزانة التحكم مزودة بتهوية نشطة. تجنب وضع الوحدات المولدة للحرارة العالية (مثل مصادر الطاقة) مباشرة أسفل  ADV142 لمنع ارتفاع الحرارة الموضعي.

• سلامة الإشارة: لتقليل التداخل الكهرومغناطيسي (EMI)، وجّه كابلات إدخال التيار المتردد عالي الجهد بعيدًا عن خطوط إشارات التيار المستمر منخفض الجهد. استخدم كابلات محمية إذا تجاوز طول مسار التوصيل 50 مترًا، وقم بتأريض الغلاف عند طرف الخزانة فقط.

• اختيار الكابل: للحصول على توصيلات عالية الكثافة وموثوقة، يُوصى باستخدام كابل Yokogawa AKB333 المخصص. وقد صُمم هذا الكابل خصيصًا لتلبية متطلبات العزل لإشارات التيار المتردد بجهد 220 فولت عبر 16 قناة.
