Popis

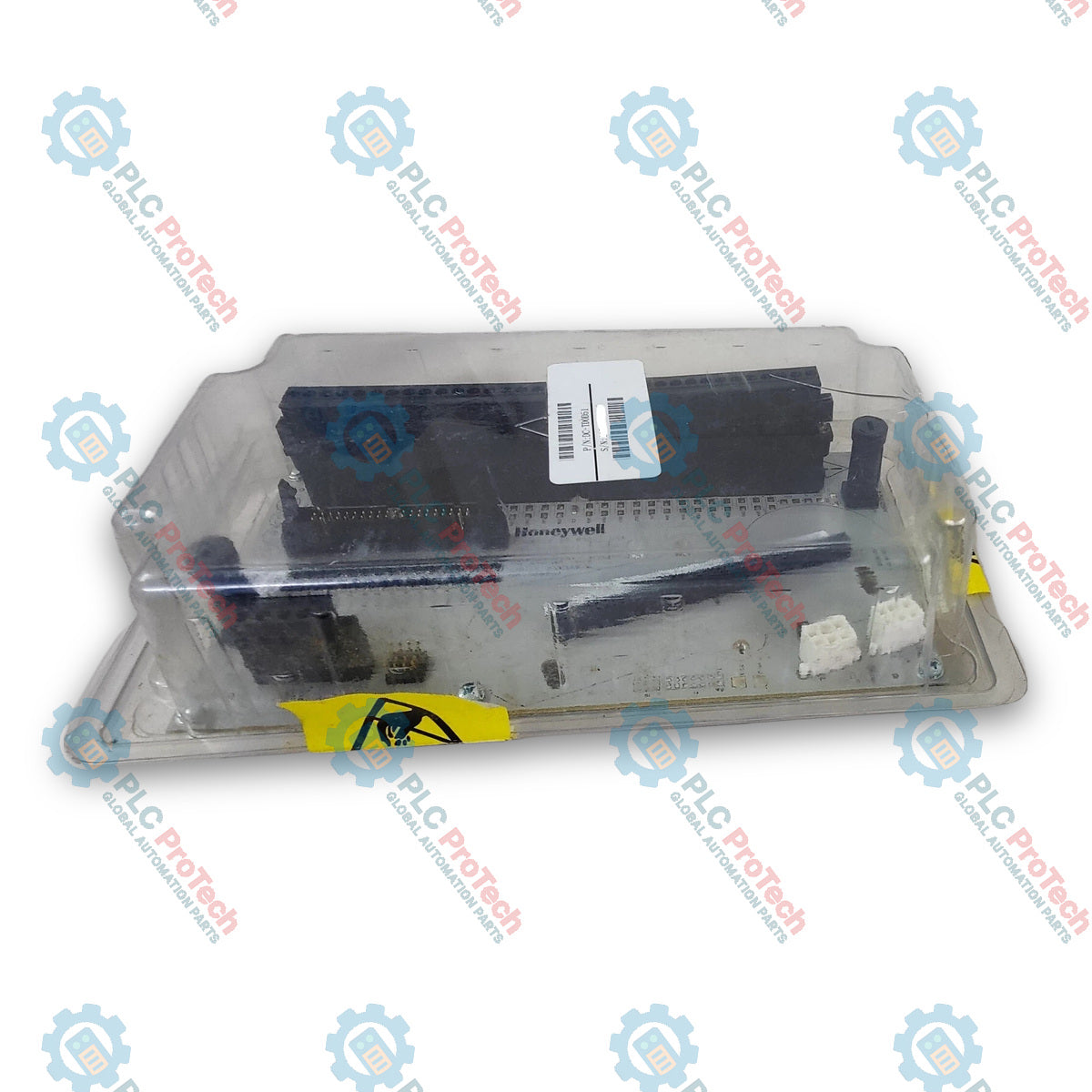

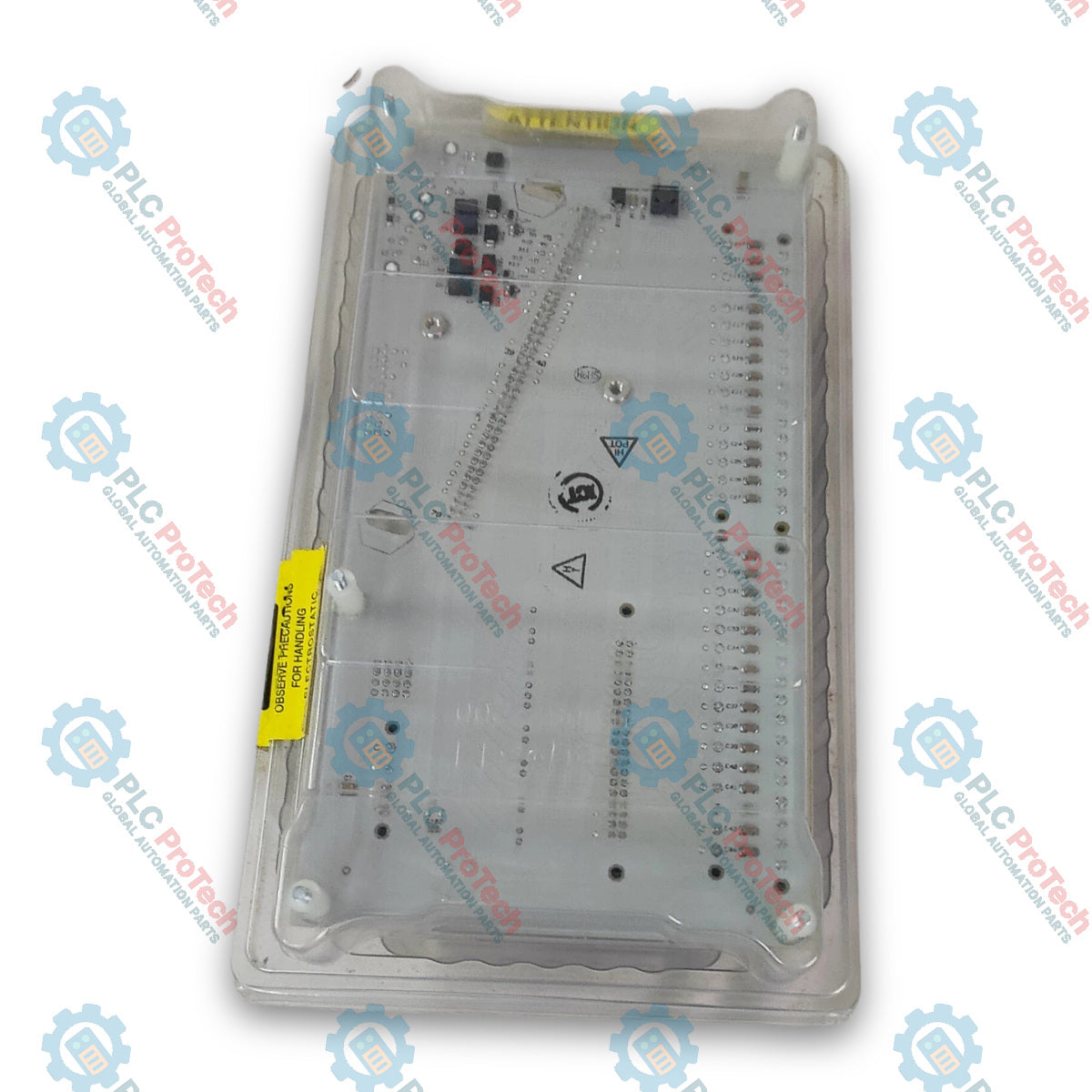

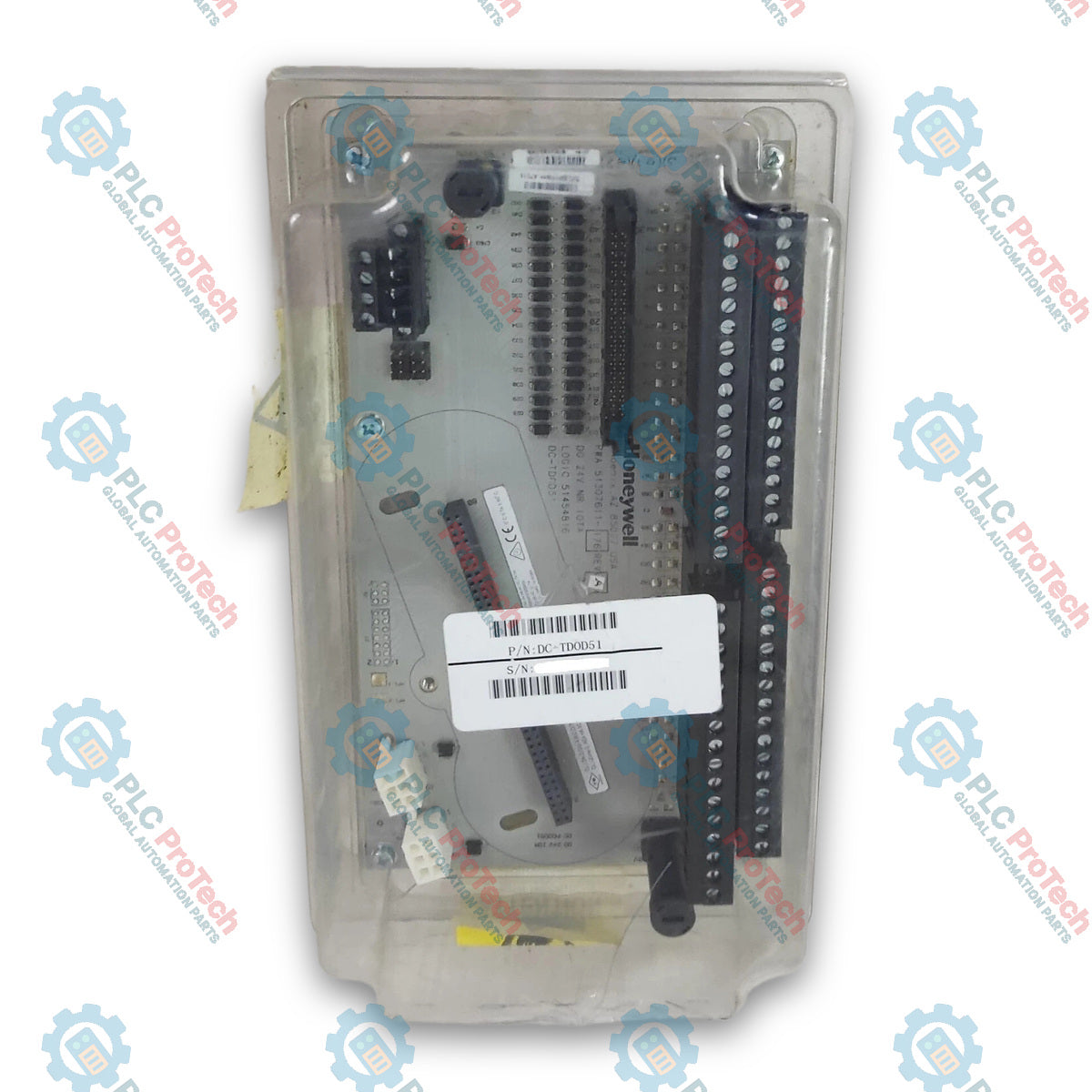

Honeywell CC-TDOD51 je ner redundantní zakončovací sestava digitálních vstupů a výstupů (IOTA) navržená pro platformu Experion Series C. Slouží jako rozhraní fyzického zakončení provozní kabeláže pro digitální výstupní modul typu sink 24VDC CC-PDOD51, které umožňuje přímé propojení signálů řízení procesu s akčními členy, elektromagnetickými ventily a propojovacími relé.

V rámci architektury řídicího systému Honeywell C300 poskytuje CC-TDOD51 efektivní distribuci signálů a připojovací body svorek bez nutnosti externího rozvaděče signálů. Provozní kabeláž se připojuje přímo k dvouúrovňové odpojitelné svorkovnici, která umožňuje připojení vodičů až do 12 AWG (2,5 mm²).

Sestava je opatřena konformním povlakem odolávajícím náročnému průmyslovému prostředí a obsahuje elektronickou ochranu proti nadproudu. Distribucí napájení přes sběrnicovou zadní desku a umístěním výstupního modulu CC-PDOD51 zajišťuje sestava spolehlivé spínání pro diskrétní automatizační obvody.

Funkce

• Specializovaná architektura s odběrem do záporného pólu: Speciálně navrženo pro 32kanálový provoz digitálních výstupů 24VDC s otevřeným drainem (sink).
• Kompaktní rozměry: Kompaktní ner redundantní provedení o rozměru 9 palců (228 mm) optimalizuje prostor ve skříni.
• Konformní povlak: Standardní ochrana desky proti vlhkosti, prachu a agresivnímu průmyslovému prostředí.
• Odpojitelné zakončení: Dvouúrovňové odpojitelné šroubové svorkovnice zjednodušují počáteční instalaci, testování a údržbu v provozu.
• Integrovaná distribuce napájení: Přijímá napájení 24VDC přímo prostřednictvím sběrnicového nosiče IOTA, čímž eliminuje potřebu dodatečné kabeláže napájení provozní části.
• Galvanické oddělení: Poskytuje izolaci systému od provozní části 1000 VAC RMS při použití externího napájecího zdroje provozní části.

Aplikace

• Ovládání elektromagnetických ventilů: Přímé spínání 24VDC procesních elektromagnetických ventilů a pneumatických akčních členů v procesních provozech.
• Ovládání propojovacích relé: Propojení digitálních výstupů s nízkým proudem s řídicími obvody s vyšším výkonem a spouštěči motorů.
• Indikace diskrétních alarmů: Ovládání stavových kontrolek, signalizačních panelů a majáků instalovaných v provozu.
• Obecná automatizace procesů: Integrované spínání diskrétních výstupů pro chemické, ropné a plynárenské provozy, elektrárny a výrobní závody.

Technické specifikace

Připojení / rozhraní

Pokyny k instalaci

1. Bezpečnostní opatření: Před montáží nebo zapojováním sestavy IOTA odpojte napájení systému, abyste zabránili úrazu elektrickým proudem nebo poškození hardwaru.
2. Montáž nosiče: Upevněte CC-TDOD51 na kanál/nosič rozvaděče a zajistěte pevný kontakt se šrouby distribuce napájení sběrnice 24 VDC.
3. Polní zapojení: Připojte výstupní vodiče pole k dvouúrovňové odnímatelné svorkovnici pomocí vodičů o průřezu až 12 AWG (2,5 mm²). Ověřte, že polarita výstupu odpovídá konfiguraci se spínáním proti zemi.
4. Vložení modulu: Pečlivě vyrovnejte a zasuňte modul digitálních výstupů CC-PDOD51 do určeného slotu IOTA, dokud nebude zcela usazen.
5. Kontrola před zapnutím: Ověřte dotažení vodičů, zajistěte správné uzemnění a potvrďte, že proudy zátěží v poli nepřekračují 0,1 A na kanál.

Konfigurace / Uvedení do provozu / Výměna

• Nastavení bezpečného stavu kanálu: Pomocí softwaru Experion Control Builder nakonfigurujte parametr FAILOPT (Podržet poslední hodnotu nebo Přepnout na bezpečnou hodnotu).
• Volba režimu výstupu: Naprogramujte kanály pro provoz v režimu se zadrženou hodnotou, pulzním nebo pulzně šířkově modulovaném režimu (PWM) podle potřeb aplikace.
• Výměna modulu za provozu: IOM CC-PDOD51 lze vyjmout nebo vyměnit v jednotce IOTA CC-TDOD51 bez narušení polního zapojení.
• Ověření uvedení do provozu: Pomocí softwarových nástrojů pro přepsání výstupů aktivujte výstupní kanály a ověřte přechody stavů polních zařízení a doby spínání kratší než 10 ms.
