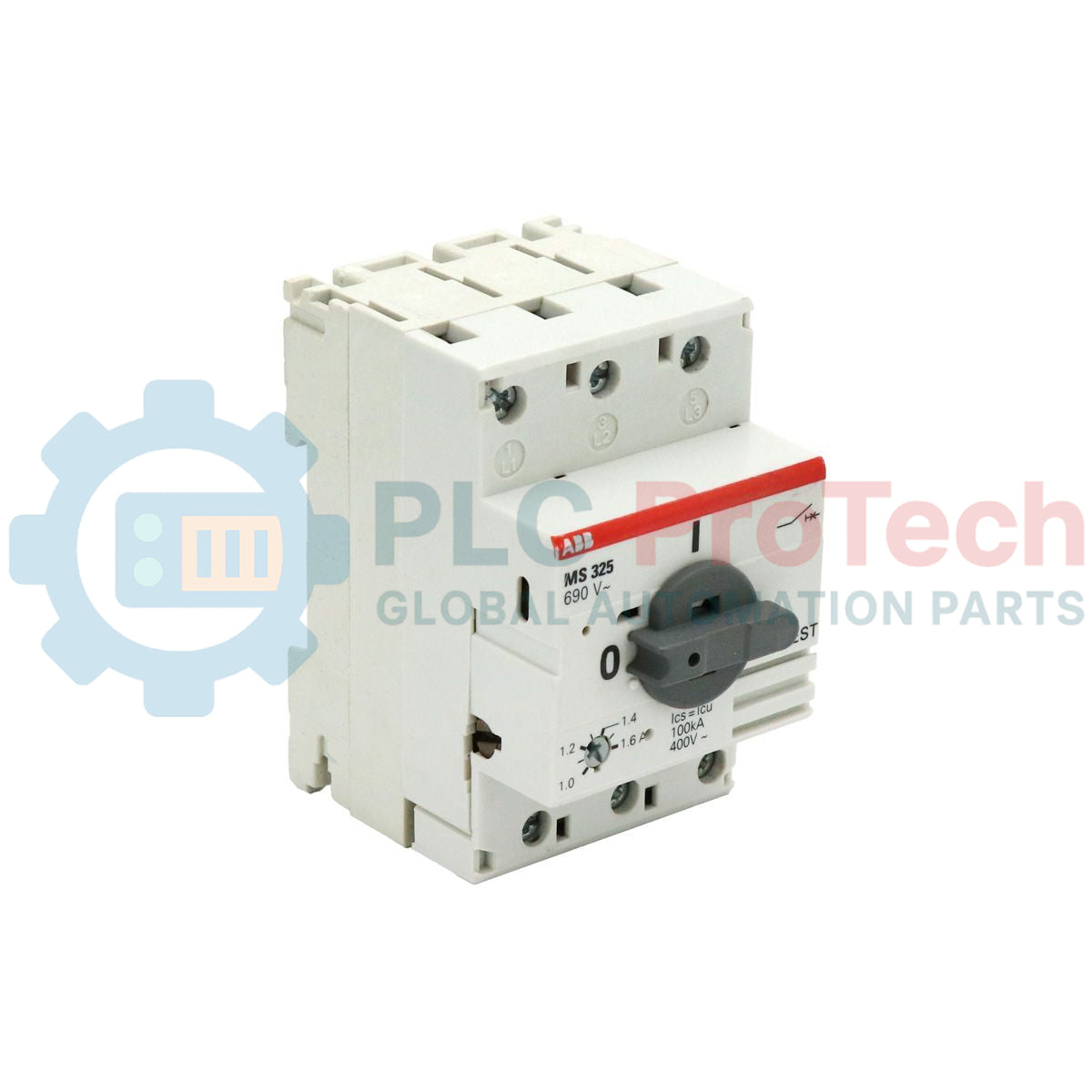

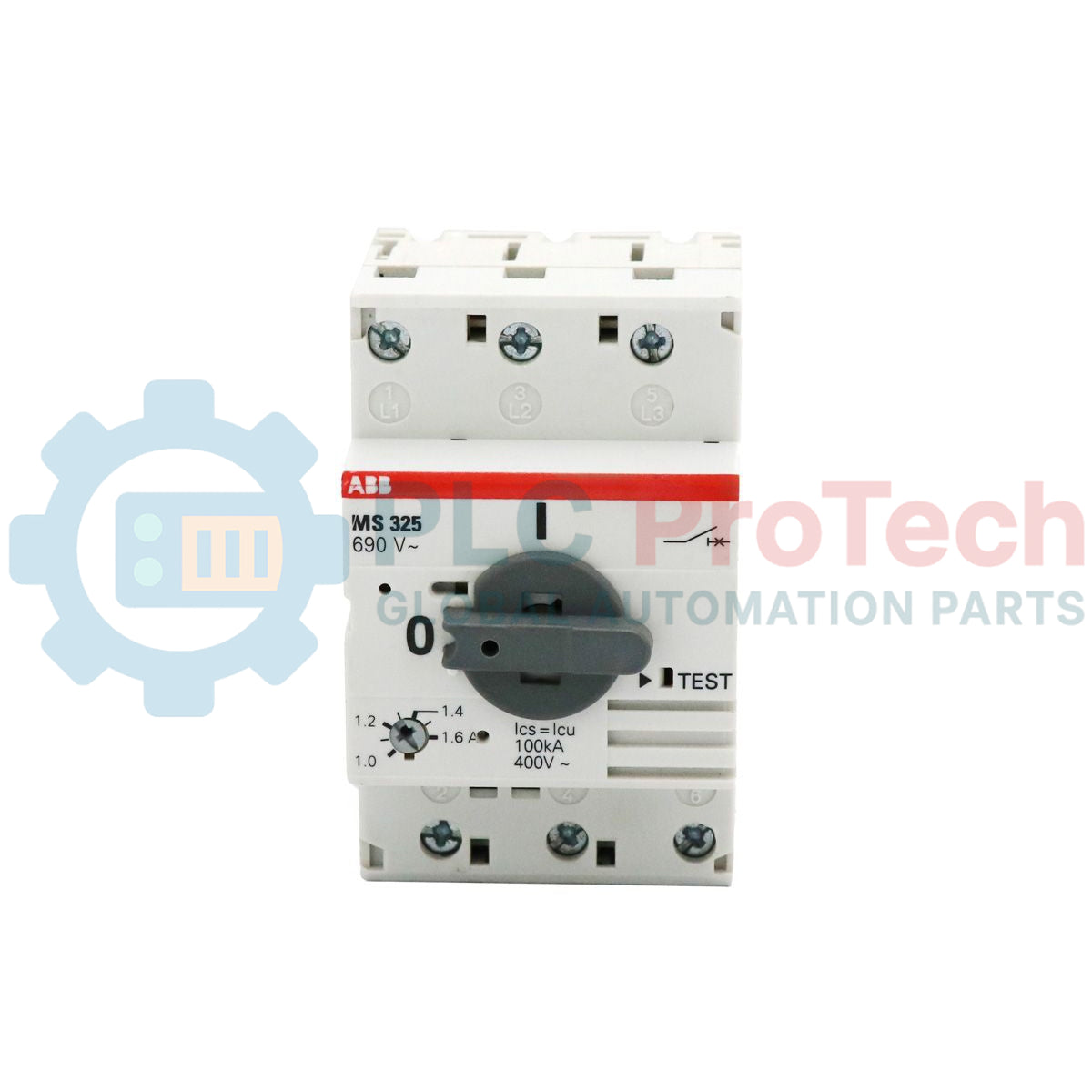

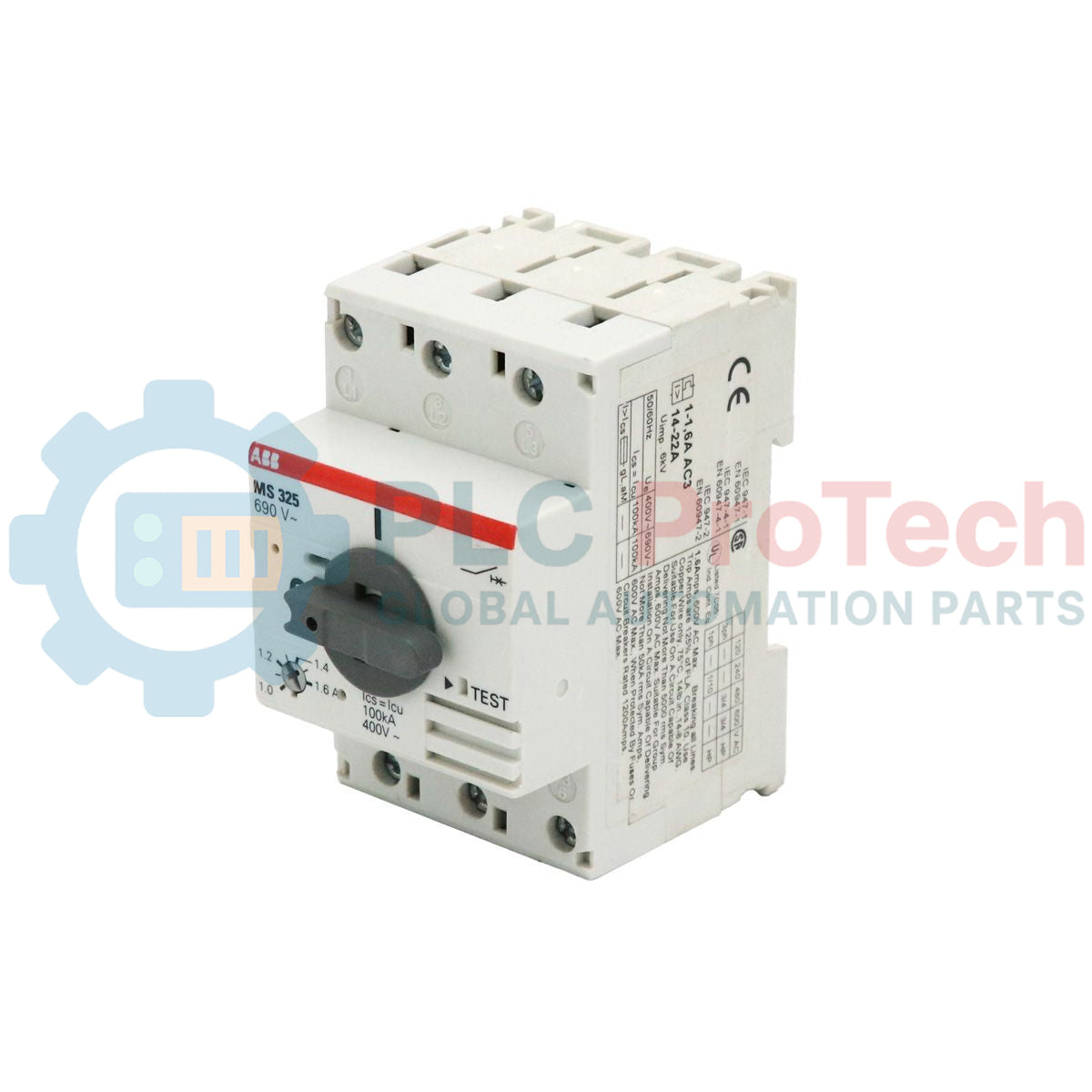

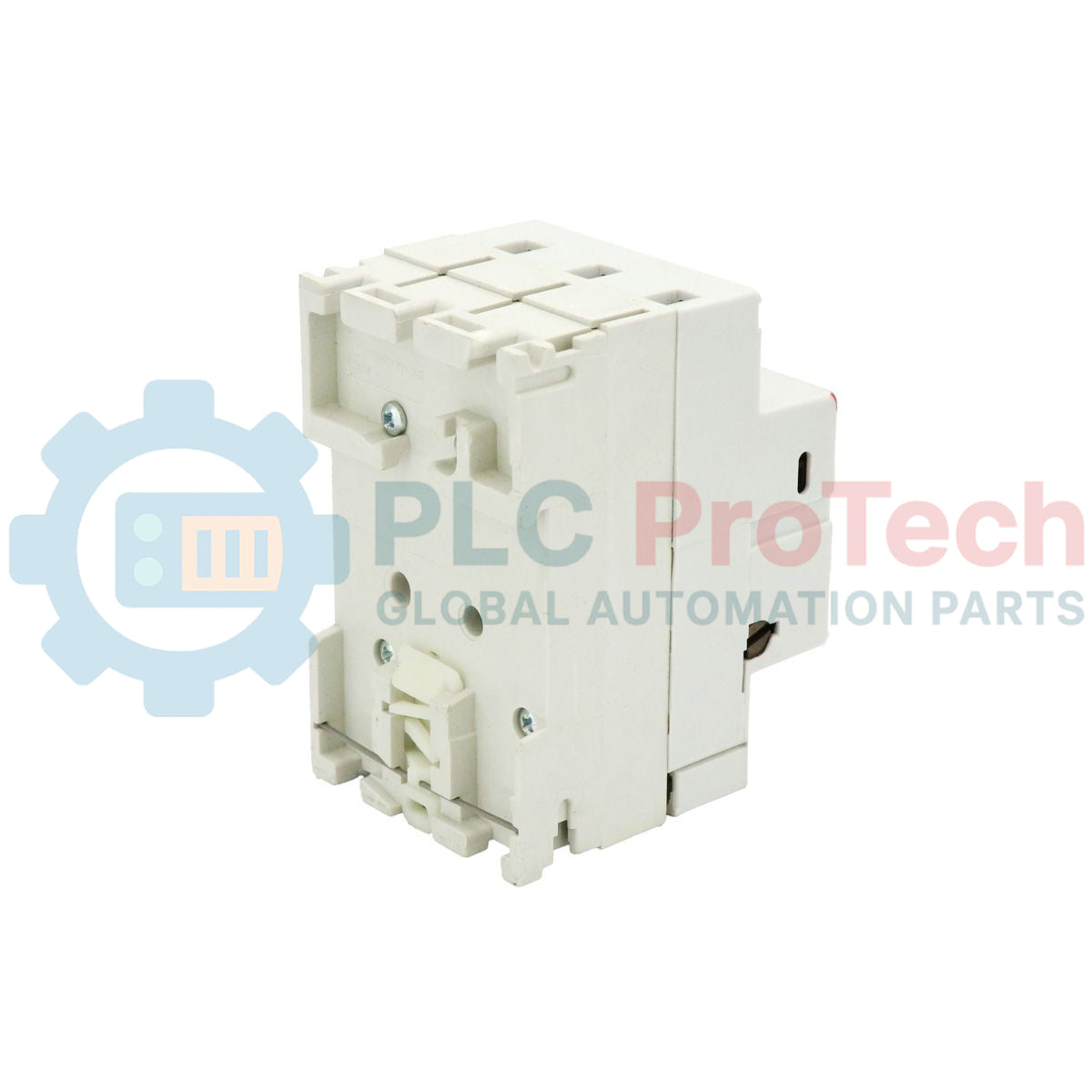

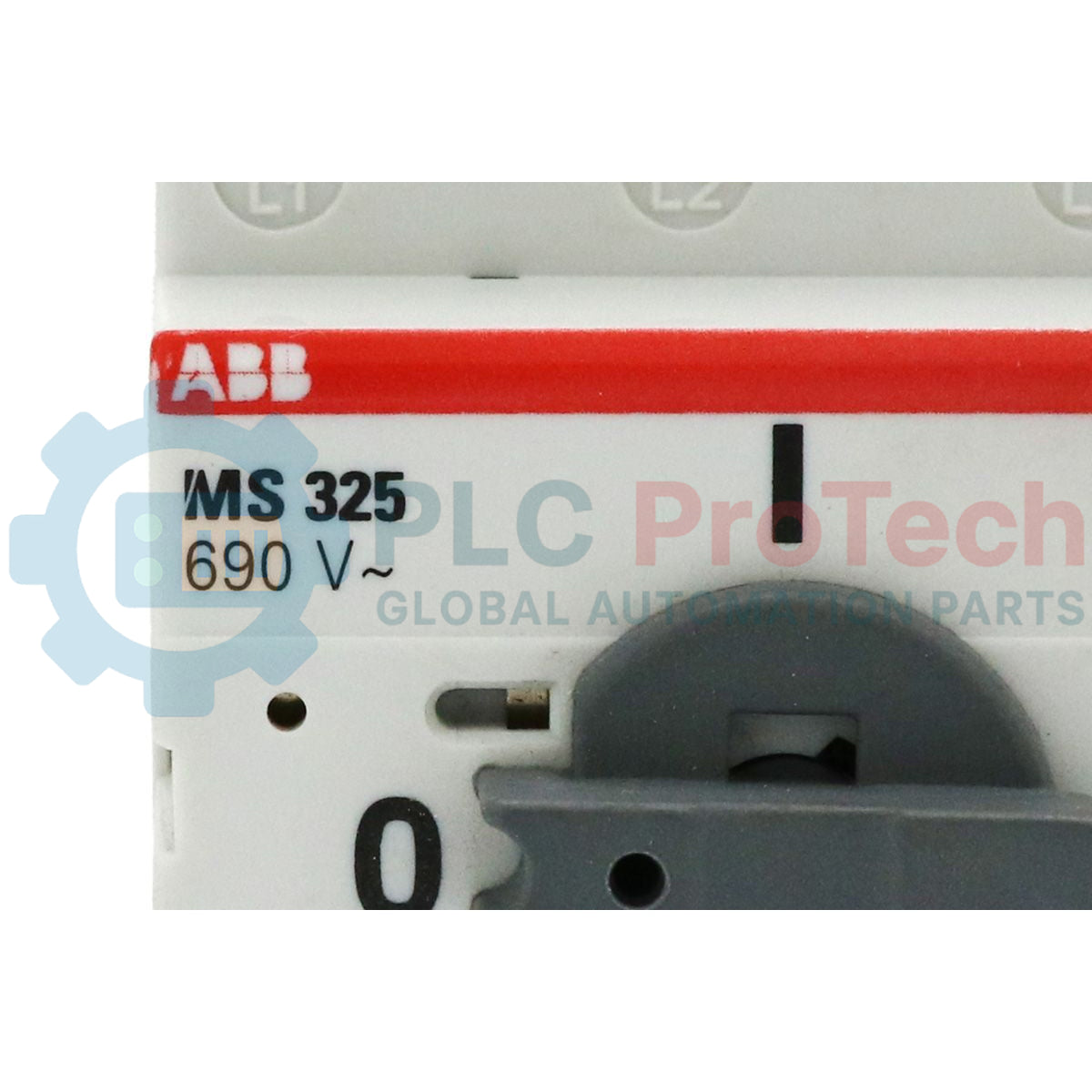

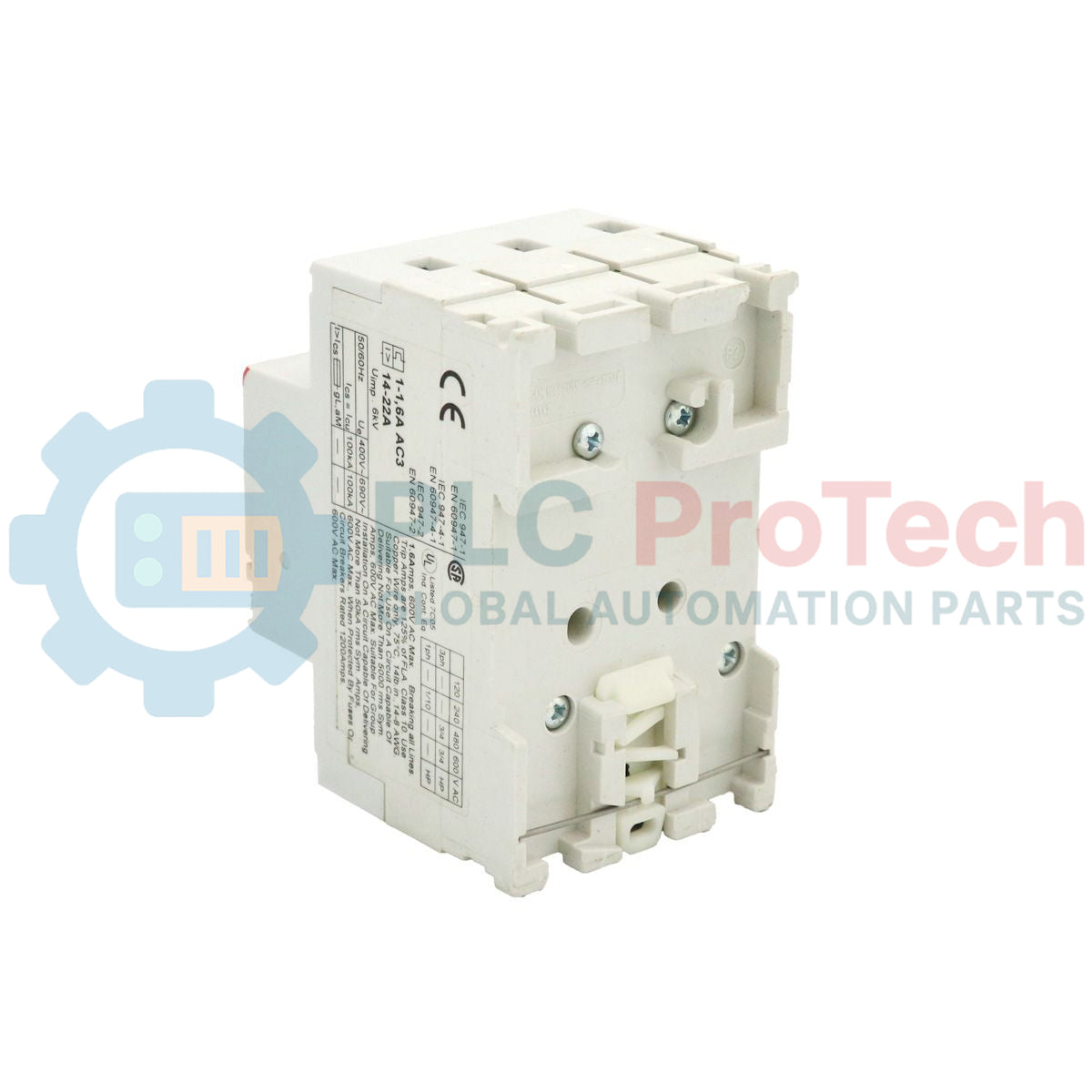

ABB MS325 Manueller Motorschutzschalter

SKU MS325

Auf Lager
  • 12 Monate Garantie
  • Kostenlose Rückgabe innerhalb von 30 Tagen
  • Hersteller: ABB
  • Produkt-Nr.: MS325
  • Herkunft Schweden
  • Produkttyp: Handmotorstarter
  • Strichcode: 85371091
  • Zahlung: T/T, Western Union
  • Gewicht: 0.5 kg
  • Abmessungen: 54 mm x 87,5 mm x 70 mm (B x H x T)
  • Versandhafen: Xiamen
  • Garantie: 12 Monate

Tags

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Technical Datasheet

ABB MS325 Manueller Motorschutzschalter

Menge

Produktbeschreibung

ABB MS325-Motorschutzschalter (auch als Motorschutz-Leistungsschalter oder manueller Motorschutz bezeichnet) sind elektromechanische Schutzgeräte für den Hauptstromkreis. Sie dienen hauptsächlich dazu, Motoren manuell EIN/AUS zu schalten und sie sicherungslos vor Kurzschlüssen, Überlastungen und Phasenausfällen zu schützen. Die Serie MS325 bietet einen sicherungslosen Schutz, der Kosten und Platz spart und durch das Abschalten des Motors innerhalb von Millisekunden eine schnelle Reaktion bei Kurzschlüssen gewährleistet. Diese dreipoligen Schutzgeräte verwenden thermische Auslöseelemente zum Überlastschutz und elektromagnetische Auslöseelemente zum Kurzschlussschutz sowie eine Trennfunktion zur sicheren Freischaltung der Anlage und Versorgung.

Merkmale

  • Überlastschutz mit Auslöseklasse 10A
  • Phasenausfallerkennung zum Schutz des Motorhauptstromkreises
  • Trennfunktion zur sicheren Freischaltung von Anlage und Versorgung
  • Temperaturkompensation von -25 °C bis +50 °C
  • Einstellbare Stromeinstellung mit direkt ablesbarer Skala in Ampere
  • Für dreiphasige und einphasige Anwendungen geeignet
  • Integrierter auslösefreier Mechanismus
  • Deutliche Anzeige der Schalterstellung (EIN/AUS)

Anwendungen

  • Manuelles Schalten von Motoren und Primärkreisschutz
  • Sicherungslose Motorstarterkombinationen mit Schützen
  • Ein- und dreiphasige Wechselstrom-Motorinstallationen
  • Industrielle Motortrennschalter und Gruppeninstallationen

Bestellinformationen

Einstellbereich (A) Typ Bestellcode Gewicht (1 Stück) (kg)
0.10...0.16 MS325-0.16 1SAM150000R1001 0.310
0.16...0.25 MS325-0.25 1SAM150000R1002 0.310
0.25...0.40 MS325-0.4 1SAM150000R1003 0.310
0.40...0.63 MS325-0.63 1SAM150000R1004 0.310
0.63...1.00 MS325-1 1SAM150000R1005 0.340
1.00...1.60 MS325-1.6 1SAM150000R1006 0.370
1.60...2.50 MS325-2.5 1SAM150000R1007 0.370
2.50...4.00 MS325-4 1SAM150000R1008 0.370
4.00...6.30 MS325-6.3 1SAM150000R1009 0.370
6.30...9.0 MS325-9 1SAM150000R1010 0.370
9.00...12.5 MS325-12.5 1SAM150000R1011 0.370
12.5...16.0 MS325-16 1SAM150000R1012 0.370
16.0...20.0 MS325-20 1SAM150000R1013 0.370
20.0...25.0 MS325-25 1SAM150000R1014 0.370

Technische Daten

Kategorie Spezifikation Wert
Elektrisch Bemessungsbetriebsspannung Ue 690 V AC, 440 V DC
  Bemessungsbetriebsfrequenz DC, 50/60 Hz
  Polzahl 3
  Auslöseklasse 10A
  Gebrauchskategorie A
  Bemessungsstoßspannungsfestigkeit Uimp 6 kV
  Bemessungsisolationsspannung Ui 690 V
  Verschmutzungsgrad 3
  Mechanische Lebensdauer 100.000 Schaltspiele
  Elektrische Lebensdauer 50.000 Schaltspiele
  Betriebszeit 100%
  Maximale Betriebsfrequenz 170 Zyklen/h
Umgebung Umgebungslufttemperatur (Betrieb) -25... +50 degC
  Umgebungslufttemperatur (Lagerung) -50... +80 degC
  Vibration (sinusförmig) gemäß IEC/EN 60068-2-6 5g / 10... 150 Hz
  Schock (Halbsinus) gemäß IEC/EN 60068-2-27 15g / 11 ms
  Maximale Betriebshöhe 2000 m
Mechanisch Abmessungen (B x H x T) 54 mm x 87,5 mm x 70 mm (2,13 Zoll x 3,44 Zoll x 2,76 Zoll)
  Gewicht 0,310 kg ... 0,370 kg je nach Bereich
  Montage DIN-Schiene (EN 60715)
  Montageposition Position 1–6 (optional bei Einzelmontage)
  Schutzart IP20 (Gehäuse/Hauptkreisklemmen)

Anschlüsse/Schnittstellen

Steckerstift-/Klemmenkennzeichnung Funktion
1L1, 3L2, 5L3 Netzklemmen des Hauptkreises (Eingang)
2T1, 4T2, 6T3 Lastklemmen des Hauptkreises (Ausgang)



Verdrahtungsparameter Standardspezifikation UL-/CSA-Spezifikation
Massivdraht 1/2 x 1...6 mm2 / 1 x 10 mm2
Litze 1/2 x AWG 14...8
Flexible Leitung ohne Aderendhülse 1/2 x 1...6 mm2 1/2 x AWG 14...8
Flexible Leitung mit Aderendhülse 1/2 x 0,75...4 mm2 / 1 x 6 mm2
Fe flexible Leitung mit isolierter Aderendhülse 1/2 x 0,75...4 mm2 / 1 x 6 mm2
Abisolierlänge 10 mm 10 mm
Anzugsdrehmoment 1,4 Nm 14 lb-in
Empfohlener Schraubendreher Pozidriv 2 Pozidriv 2

Installationsrichtlinien

  • Montage auf DIN-Schiene: Montieren Sie das Gerät gemäß EN 60715 direkt auf der DIN-Schiene. Für die Einzelmontage werden die optionalen Montagepositionen 1 bis 6 unterstützt.
  • Luftstrecken: Halten Sie einen vertikalen Abstand von 100 mm und einen horizontalen Abstand von 0 mm zu Geräten desselben Typs ein. Bei leitfähigen Platinen muss der vertikale Abstand 75 mm und der horizontale Abstand 1,5 mm betragen (bis 690 V).
  • Verdrahtung und Klemmen: Isolieren Sie die Leitung auf 10 mm ab. Ziehen Sie die Schrauben der Hauptkreisklemmen mit einem Pozidriv-2-Schraubendreher auf 1,4 Nm (14 lb-in) an.
  • Aufstellhöhe: Stellen Sie sicher, dass der Betriebsstandort ohne Leistungsminderung nicht mehr als 2000 m über dem Meeresspiegel liegt.

Konformität und Zertifizierungen

  • IEC/EN 60947-1
  • IEC/EN 60947-2
  • IEC/EN 60947-4-1
  • UL 60947-1
  • UL 60947-4-1
  • CSA-C22.2 Nr. 60947-1
  • CSA-C22.2 Nr. 60947-4-1
  • Niederspannungsrichtlinie 2014/35/EU
  • RoHS-Richtlinie 2011/65/EU
Versand & Rückgabe

Globaler Expressversand

  • Standardlieferung: 4–6 Werktage per DHL, FedEx und UPS.
  • Expressversand: Same-Day-Versand für Lagerbestellungen vor 14:00 (GMT+8).
  • Weltweite Abdeckung: Über 150 Länder.

Rückgabe & Garantie

  • 30-Tage-Garantie: Rückgabe für Lagerware in originaler, werkseitig versiegelter Verpackung.
  • 12-Monats-Garantie: Jede Industriekomponente mit technischer Garantie.
FAQ
Welche Schutzfunktionen bietet das Gerät für Motorlasten?
Das Gerät bietet eine sicherungslose Kurzschlussschutzfunktion, einen thermischen Überlastschutz mit Auslöseklasse 10A sowie Phasenausfallerkennung für ein- und dreiphasige Motoranwendungen.
Welcher Betriebstemperaturbereich gilt für das Gerät?
Der Betriebstemperaturbereich der Umgebungsluft bei offenem Einbau reicht mit integrierter Temperaturkompensation von -25 °C bis +50 °C, während der Lagertemperaturbereich von -50 °C bis +80 °C reicht.
Welches Anzugsdrehmoment wird für die Klemmenanschlüsse empfohlen?
Für die Hauptklemmenanschlüsse wird ein Anzugsdrehmoment von 1,4 Nm (14 lb-in) bei Verwendung eines Pozidriv-2-Schraubendrehers empfohlen.
