Beschreibung

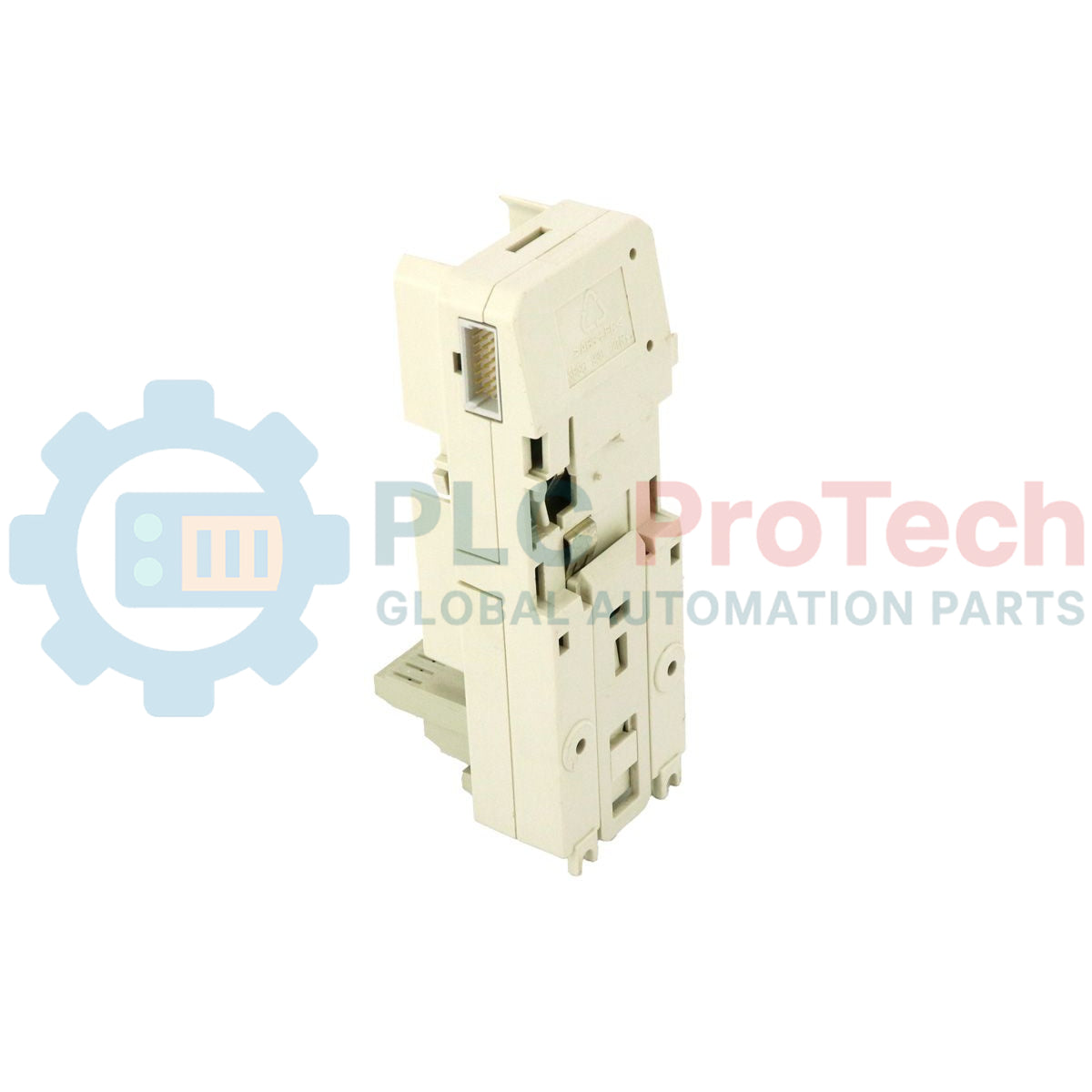

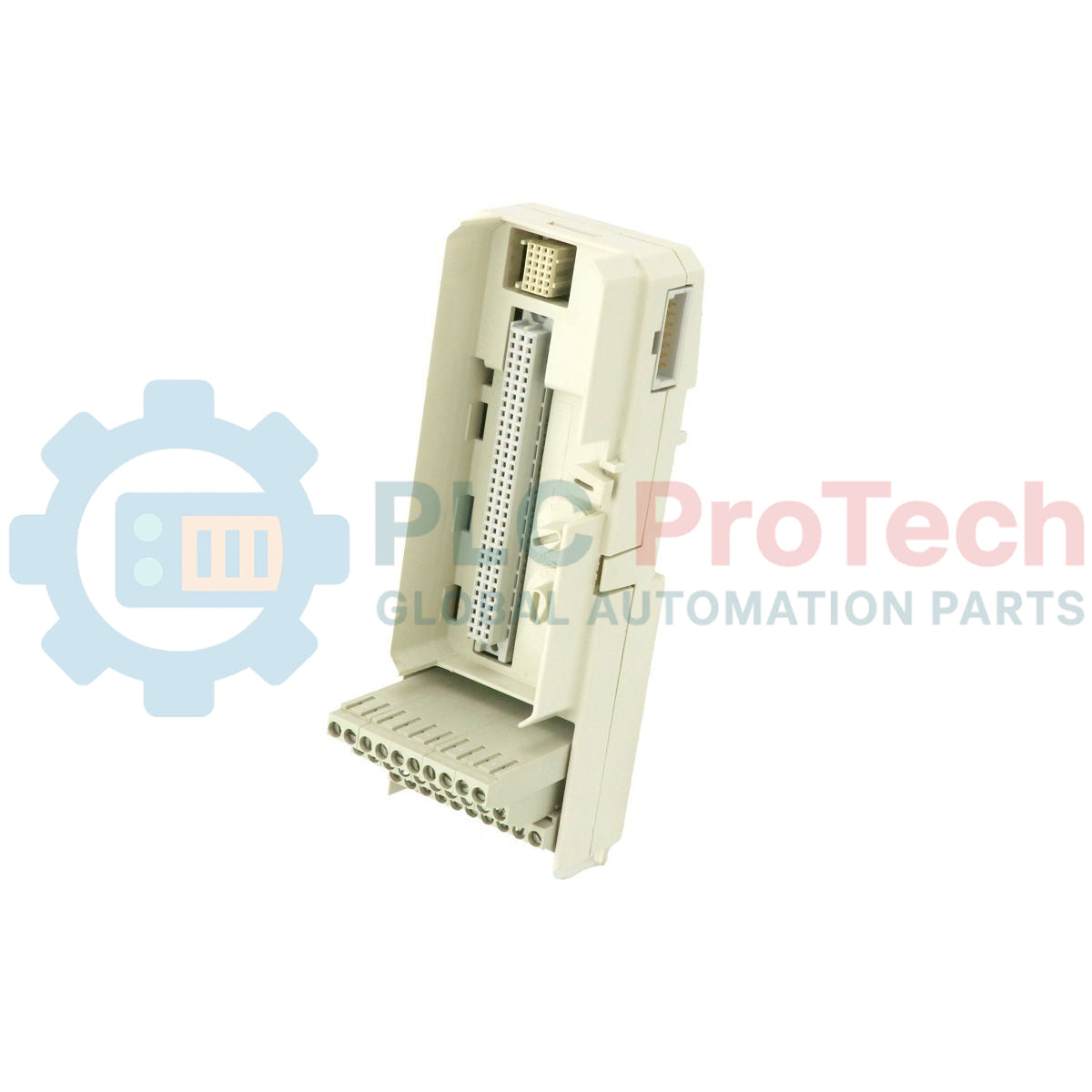

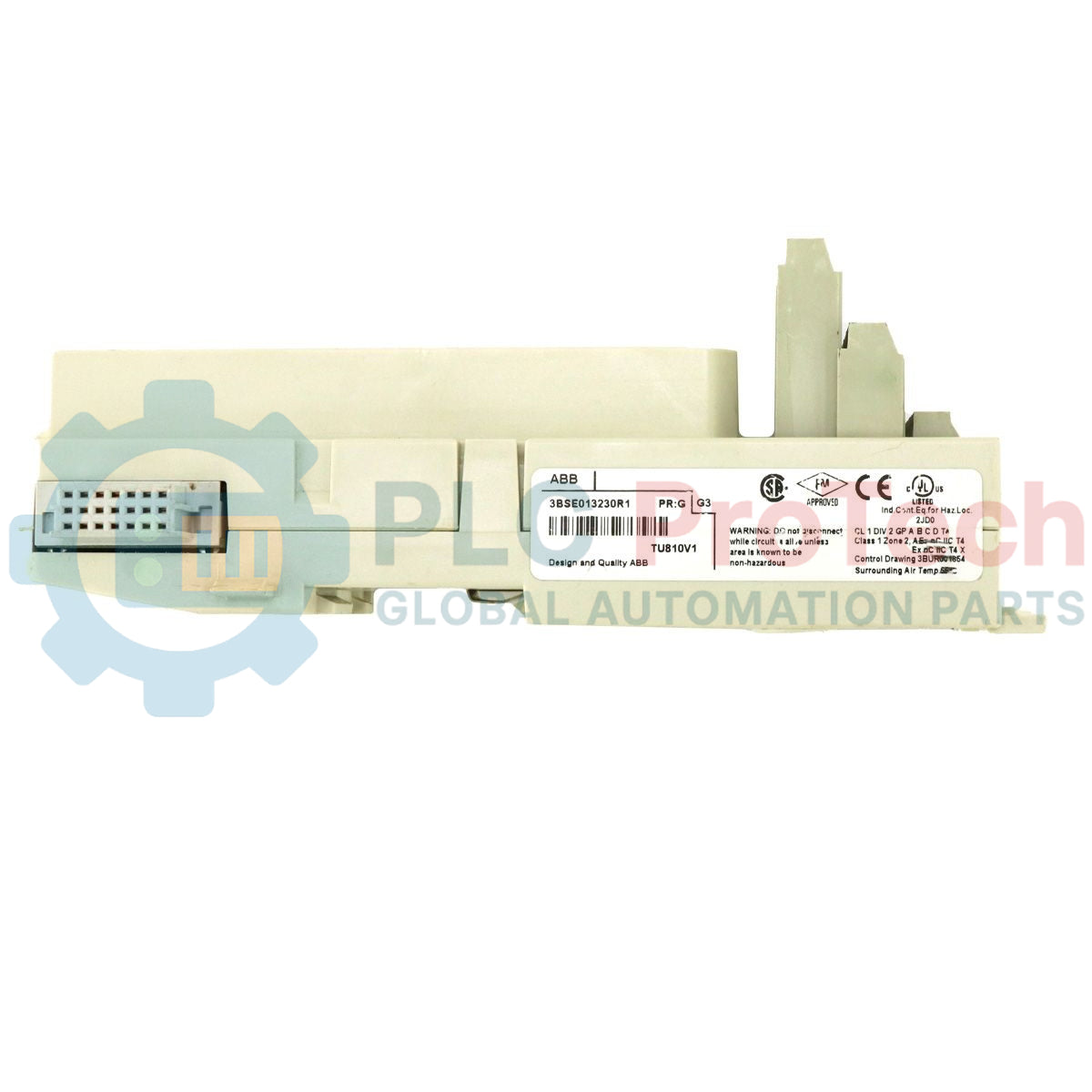

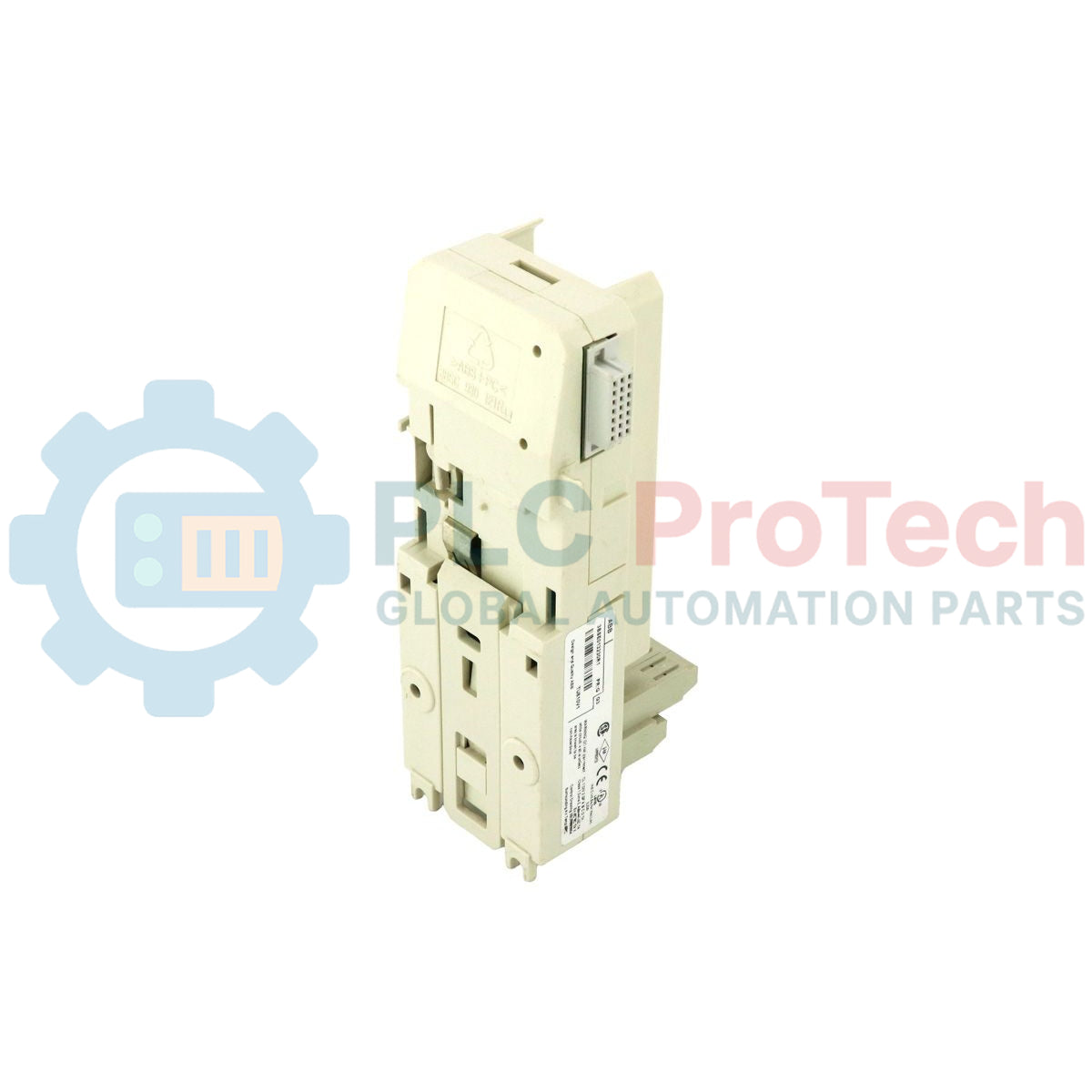

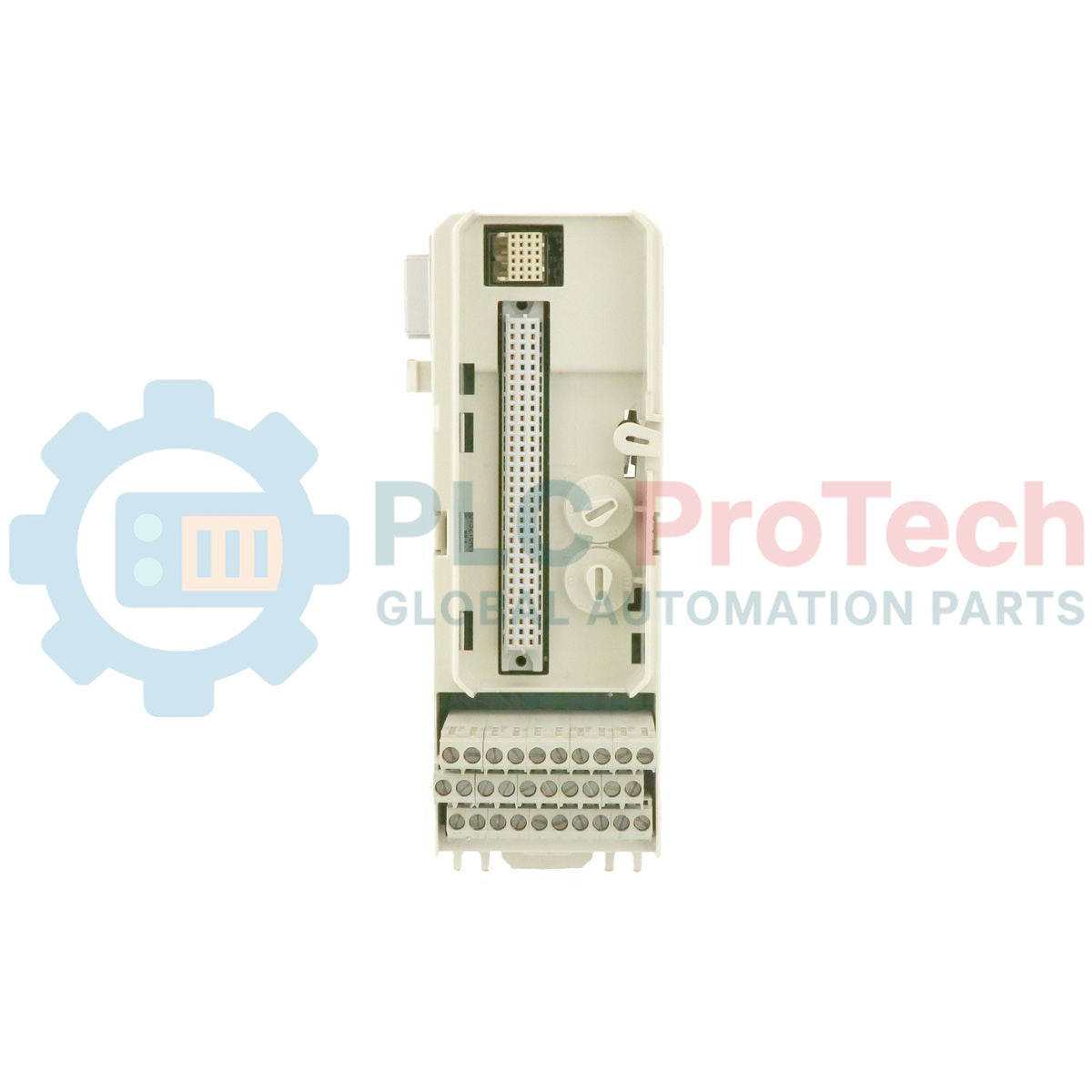

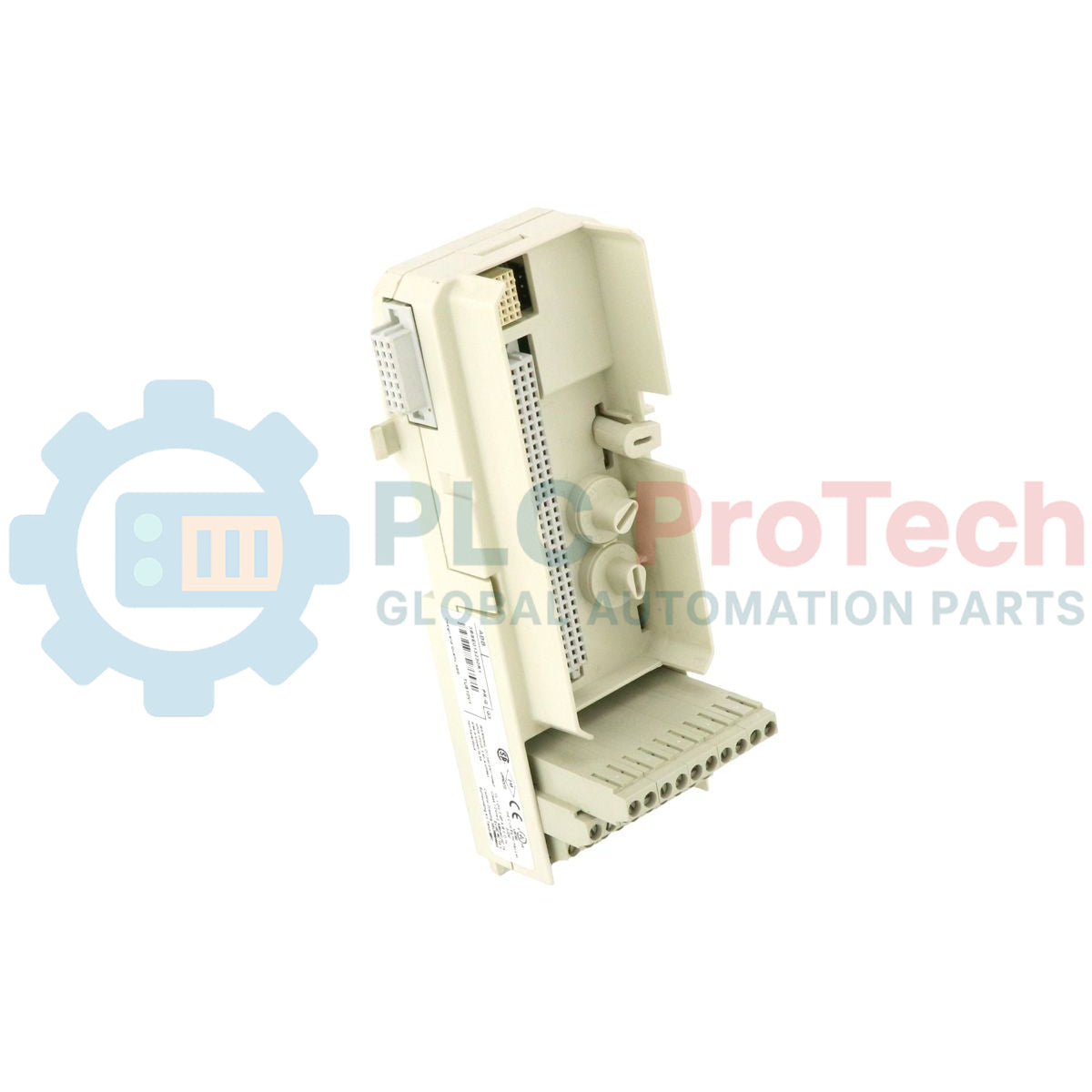

Als robuste Anschlussschnittstelle innerhalb der verteilten Automatisierungsarchitektur S800 I/O dient die ABB TU810V1 (Teilenummer 3BSE013230R1) als kompakte Modulanschlusseinheit zur zuverlässigen Weiterleitung von Signalen zwischen Feldverdrahtung und aktiven I/O-Prozessmodulen. Diese Einheit unterstützt bis zu 16 unabhängige Kanäle mit einer maximalen Nennspannung von 50 V und ist damit eine wichtige Komponente für Schaltschränke mit hoher Packungsdichte, bei denen eine platzsparende Bauweise entscheidend ist.
Merkmale
-
Kompakte Bauform mit hoher Packungsdichte: Ermöglicht die direkte horizontale oder vertikale Montage auf DIN-Schienen und reduziert so den erforderlichen Platz im Schaltschrank.
-
16-Kanal-Konfiguration: Führt bis zu 16 einzelne I/O-Kanäle sowie zwei Prozessspannungsanschlüsse.
-
Mechanische Kodierschlüssel: Verhindern das Einsetzen falsch zugeordneter Module und schützen die aktive Elektronik vor Konfigurationsfehlern im Feld.
-
Integrierte Modulebus-Verbindung: Überträgt Signale und Strom nahtlos an benachbarte Einheiten, ohne externe Brückenkabel.
-
Doppelspannungsverteilung: Umfasst 2 isolierte Gruppen mit gemeinsam geschalteten Klemmenverteilungspunkten.
Anwendungen
- Verteilte Steuerungsarchitekturen Advant OCS und System 800xA.
- Feldinstrumentierungs- und Prozessanwendungen in der Petrochemie, Energieerzeugung und Wasseraufbereitung.
- Schaltschranklösungen und Feldanschlusskästen für die elektrische Signalverteilung mit hoher Packungsdichte.
Technische Spezifikationen
| Parameter |
Spezifikationswert |
| Hersteller |
ABB |
| Modellbezeichnung |
TU810V1 |
| Produkt-ID / SKU |
3BSE013230R1 |
| Serie |
S800 I/O |
| Typ |
Kompakte Modulanschlusseinheit (MTU) |
| Anzahl der Kanäle |
16 Kanäle |
| Bemessungsspannung |
Maximal 50 V DC / AC |
| Bemessungsstrom |
Maximal 3 A pro Kanal |
| Anschlusssystem |
Schraubklemmen für eindrähtige Leiter |
| Leiterquerschnitt |
0.2 bis 2.5 mm² (24 bis 14 AWG) |
| Modulebus-Last |
Vernachlässigbar (passive Weiterleitung) |
| Abmessungen (H x B x T) |
165 mm x 45 mm x 72 mm |
| Gewicht |
0.20 kg |
| Warencode |
85389091 |
Anschlüsse und Schnittstellen
| Klemme / Anschlusspunkt |
Funktions- / Schaltungszuordnung |
| Klemmen 1 bis 16 |
I/O-Kanalanschlüsse (Signale 1 bis 16) |
| Klemmen 17 & 18 |
Prozessspannung Common 1 (Verteilungsbus) |
| Klemmen 19 & 20 |
Prozessspannung Common 2 (Verteilungsbus) |
Empirische Erkenntnisse aus der Technik
Alternative Modelle & Kompatibilität
Die TU810V1 ist eine direkte, als Drop-in-Ersatz einsetzbare Weiterentwicklung der älteren kompakten TU810-MTU. Die V1-Variante bietet eine verbesserte thermische Toleranz und aktualisierte mechanische Gehäusekomponenten und gewährleistet dadurch vollständige Rückwärtskompatibilität mit allen vorhandenen S800-I/O-Modulen, die eine 50-V-Verbindungsschnittstelle benötigen. Bei einer Umrüstung von Nicht-V1-Einheiten sind in den Umgebungen System 800xA oder Control Builder keine Softwareänderungen oder Engineering-Anpassungen erforderlich.
Anwendungsfallen und technische Hinweise
Obwohl die Betriebsgrenzen bei 50 V liegen, müssen Entwickler überprüfen, dass der insgesamt über alle 16 angeschlossenen Kanäle fließende Strom die Kapazität der Stromverteilungsquelle nicht überschreitet. In sehr kompakten Gehäusen muss die Feldverdrahtung systematisch geführt werden, um eine lokale Erwärmung in der Nähe der Schraubklemmen zu verhindern, die den Verschleiß der benachbarten aktiven I/O-Module beschleunigen könnte.
Tipps für Inbetriebnahme und Verdrahtung
Um die Störfestigkeit in Umgebungen mit starker elektromagnetischer Beeinflussung (EMI) zu gewährleisten, sollten Signalkabel bis zum Schrankeintritt geschirmt sein. Die Schirme müssen an einer dafür vorgesehenen, von der MTU getrennten Schirmleiste geerdet werden. Stellen Sie sicher, dass die Kunststoff-Codierschlüssel am MTU-Sockel vor dem Einschalten korrekt auf den entsprechenden Modultyp eingestellt sind, um bei Hot-Swap-Vorgängen Schäden an physischen Komponenten zu vermeiden.
Installationsrichtlinien
KRITISCHER WARNHINWEIS: Vor der Montage, Demontage oder Verdrahtung der MTU müssen die Feldversorgung und die Modulebus-Backplane vollständig galvanisch getrennt und spannungsfrei geschaltet werden. Eine fehlende Trennung der Stromversorgung kann Lichtbögen, die Zerstörung von Modulen oder gefährliche Feldbedingungen verursachen.
1
Montieren Sie die TU810V1-MTU auf einer geerdeten, horizontalen 35-mm-DIN-Schiene, indem Sie die obere Nut einhaken und die untere Verriegelungslasche auf der Schiene einrasten lassen.
2
Schieben Sie die Einheit seitlich entlang der DIN-Schiene, um ihren Modulebus-Anschluss direkt mit dem benachbarten optischen MTU-/Modulebus-Anschluss zu verbinden, und stellen Sie sicher, dass die Verbindung vollständig einrastet.
3
Isolieren Sie die Feldsignal- und Verteilungsleitungen auf 6 mm ab, führen Sie sie in die Schraubklemmen (Klemmen 1-20) ein und ziehen Sie sie gleichmäßig mit 0,5 Nm an.
4
Konfigurieren Sie die physischen mechanischen Codierschlüssel auf der MTU-Oberfläche vor dem Andocken des Elektronikmoduls entsprechend dem vorgesehenen I/O-Modultyp.
