Beschreibung

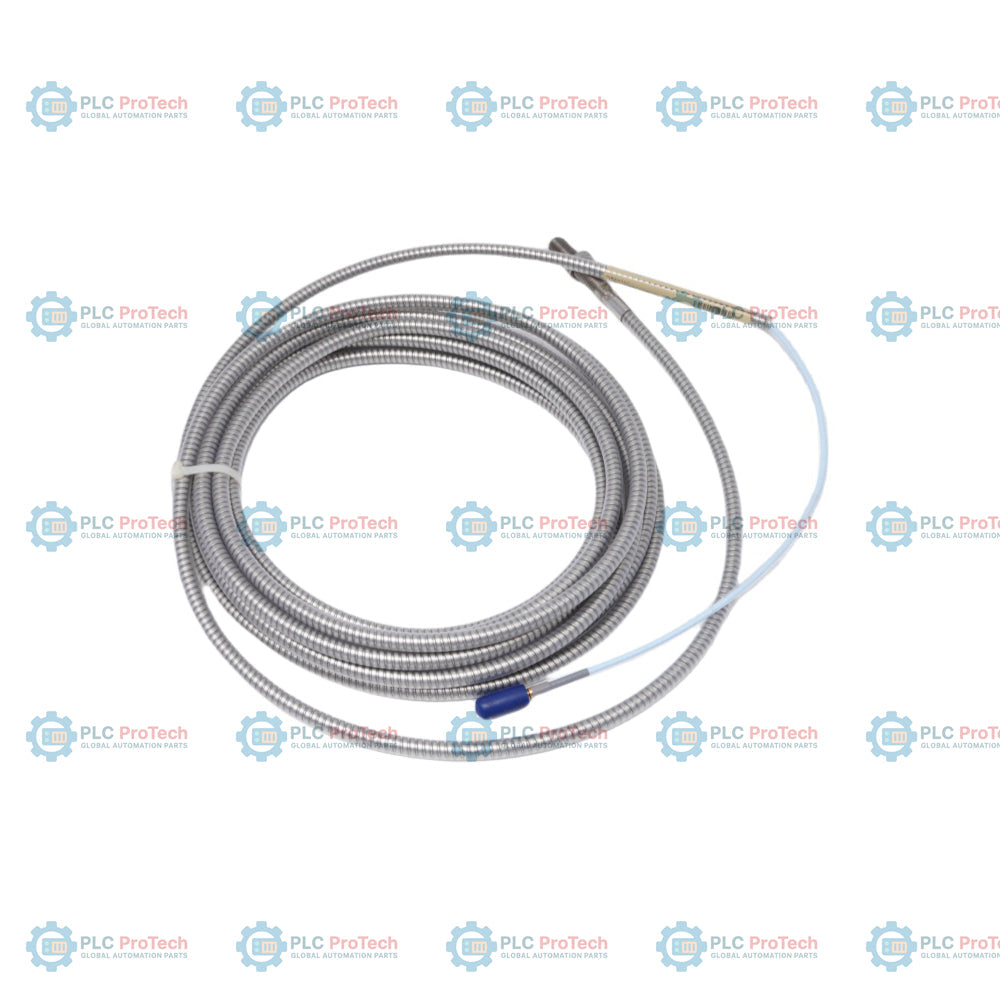

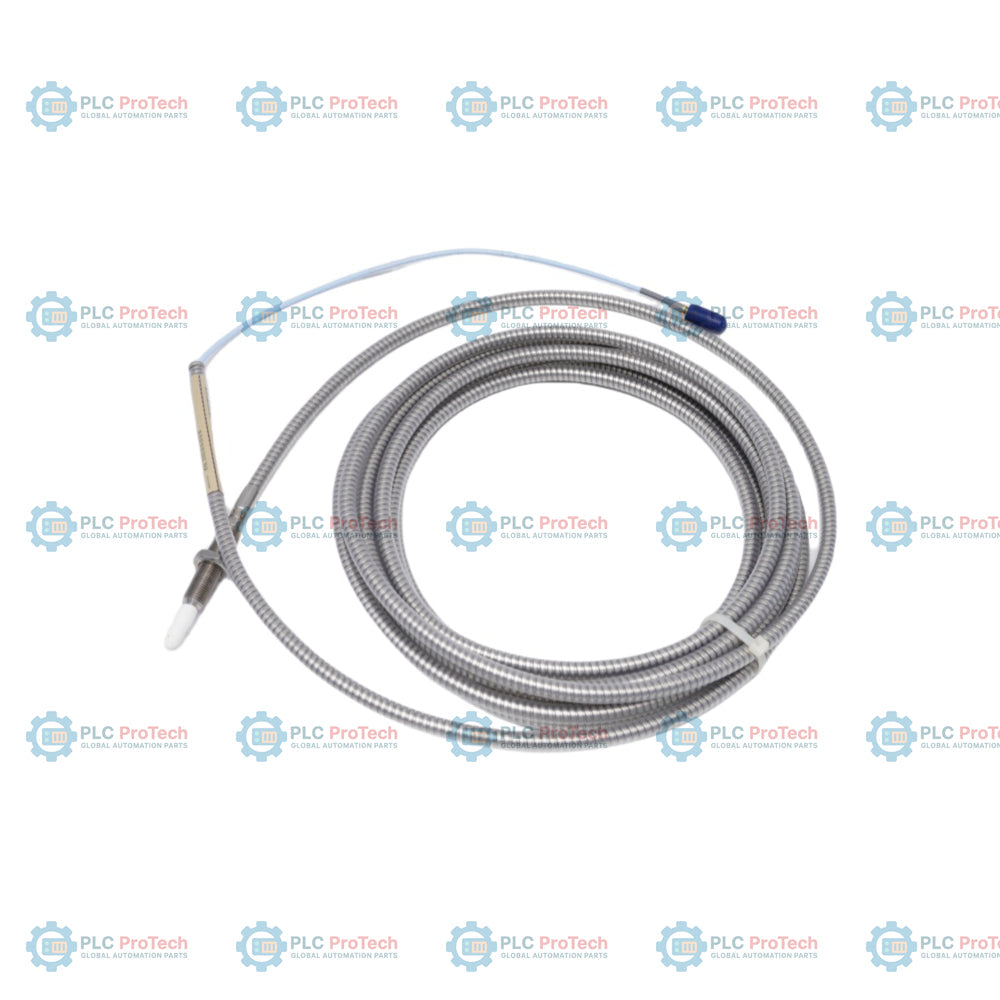

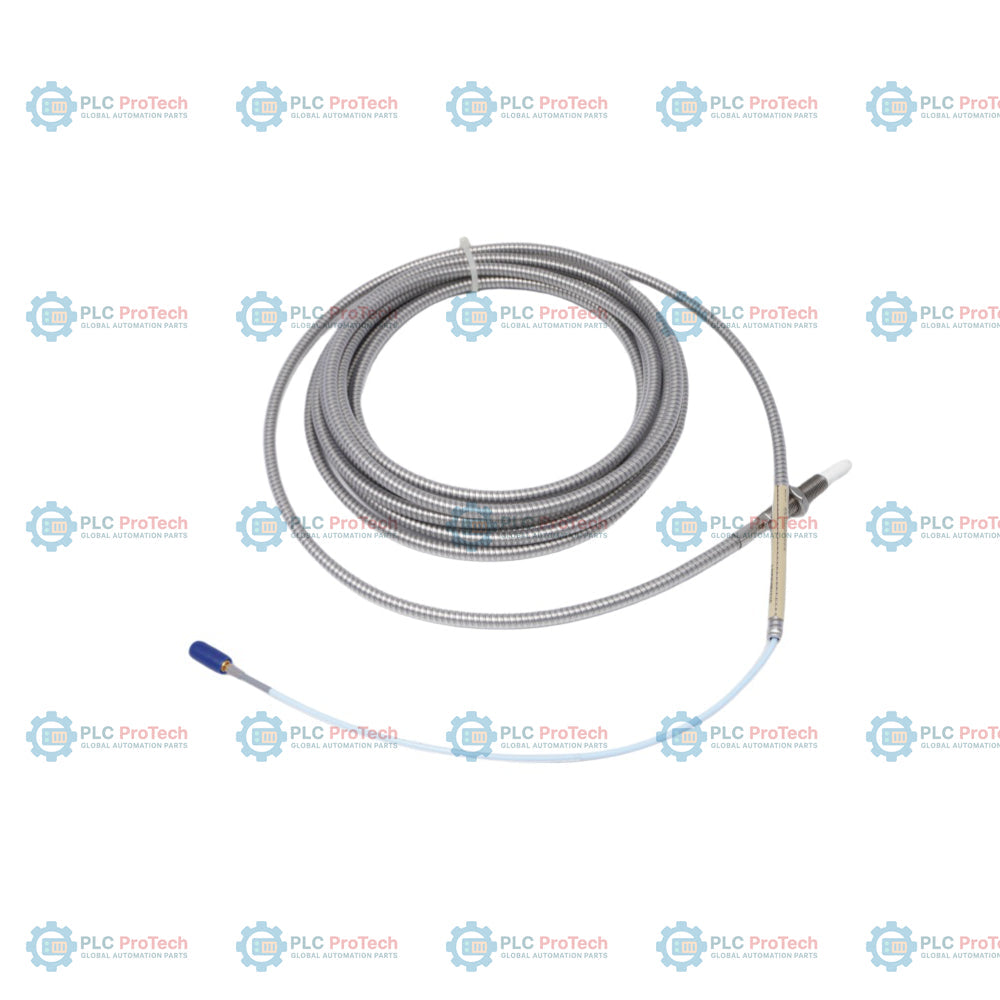

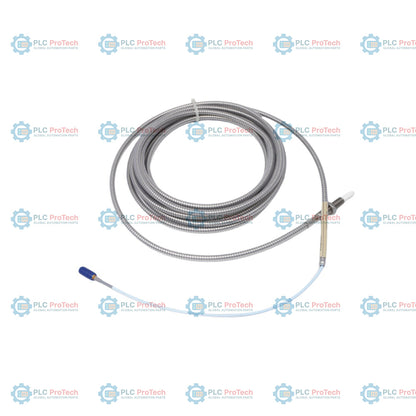

330910-00-10-50-02-05: Konfiguration der 3300 NSv-Näherungssonde mit metrischem M10x1-Gewinde und integrierter Edelstahl-Schutzarmierung, 0 mm gewindeloser Länge (vollständig geschraubt), 100 mm Gehäuselänge, 5,0 m Gesamtkabellänge und ClickLoc-Steckverbindern mit mehreren Zulassungen. Diese Komponente eines berührungslosen Messwandlersystems ist speziell für Kompressoren mit kleinem Gehäusedurchmesser, aeroderivative Gasturbinen und andere schnelllaufende rotierende Maschinen mit begrenzten Einbauverhältnissen optimiert. Anders als größere Standardvarianten von Messwandlern wurde diese 3300 NSv-Sonde speziell für Bereiche mit geringem Freiraum, reduzierte Ansenkungen und kompakte Zielflächen entwickelt, in denen standardmäßige 5-mm- oder 8-mm-Systeme physisch nicht integriert werden können.

Das System liefert hochstabile dynamische Wellenmessungen, einschließlich Radialschwingungen, axialer (Schub-)Position, Drehzahlmessereingängen und Phasenreferenzsignalen (Keyphasor). Dank des Wirbelstrommessprinzips arbeitet die Sonde zusammen mit einem 330930-Verlängerungskabel und einem 330980-Proximitor-Sensor. Die mechanische Baugruppe ist mit einer robusten Schutzarmierung aus Edelstahl ausgestattet, die das 75-Ohm-Koaxialkabel vor Abrieb, physischen Einwirkungen und Umwelteinflüssen schützt. Vergoldete ClickLoc-Stecker sorgen dabei für eine sichere, vibrationsbeständige Verbindung, die sich während des Betriebs nicht lockert.

Merkmale

• Metrisches M10x1-Gewinde mit Schutzarmierung: Standardmäßiger metrischer Gewindekörper M10x1 mit integrierter flexibler Schutzarmierung aus Edelstahl AISI 302 für optimalen Schutz vor abrasivem mechanischem Verschleiß.
• Vollständig geschraubte Ausführung: Option 00 bezeichnet eine gewindelose Länge von 0 mm und ermöglicht dadurch maximalen Gewindeeingriff in Gehäusewänden oder speziellen Montagehülsen.
• 100 mm Gehäuselänge: Option 10 bietet eine Gesamtlänge des Gehäuses von 100 mm und eignet sich ideal für tiefere Maschinengehäuse oder Halterungsmontagen.
• 5,0 m Gesamtkabellänge: Option 50 bietet eine Gesamtkabellänge von 5,0 Metern und vereinfacht die Verdrahtung vor Ort sowie direkte Leitungswege zum Proximitor-Sensor.
• Koaxialanschluss ClickLoc: Der koaxiale ClickLoc-Stecker mit Außengewinde verfügt über eine vergoldete Arretierung, die eine zuverlässige Signalübertragung auch bei kontinuierlichen hochfrequenten Vibrationen gewährleistet.
• Viton-O-Ring-Druckdichtung: Verwendet eine leistungsstarke Viton-O-Ring-Dichtung, um Prozessdrücke einzuschließen und den Austritt von Flüssigkeit durch das Sondengehäuse zu verhindern.

Anwendungen

• Messung von Radialschwingungen und radialer Position an Maschinen mit flüssigkeitsfilmgeschmierten Lagern.
• Messung der axialen (Schub-)Position an flachen Zielen mit einer Größe von weniger als 15 mm (0,6 Zoll).
• Erfassung von Drehzahlmesser-, Drehzahl- und Keyphasor-Phasenreferenzsignalen an Rotoren mit kleinem Durchmesser.
• Prozess- und Kältekompressoren, Zentrifugalluftkompressoren und aeroderivative Gasturbinen mit beengten Einbauverhältnissen.

Bestellinformationen

Technische Spezifikationen

Installationsrichtlinien

Bei der Installation der Sonde 330910 ist sicherzustellen, dass der gewindelose Abschnitt (bei dieser Variante 0 mm) im Montagebohrloch ausreichend Freiraum hat und nicht klemmt. Das maximal empfohlene Drehmoment für Gehäuse mit M10x1-Gewinde beträgt 11.3 Nm (100 in-lb). Bei einem Einschrauben nur in die ersten drei Gewindegänge des Gehäuses ist das Drehmoment auf 7.5 Nm (66 in-lb) zu begrenzen, um eine Verformung des Gehäuses zu verhindern. Bei Messungen der axialen Position ist ein Mindestabstand von 25 mm (1.0 in) einzuhalten, bei Messungen radialer Schwingungen ein Mindestabstand von 23 mm (0.9 in), um elektromagnetische Übersprechen zu verhindern, wenn mehrere Sonden parallel montiert sind. Die Sonde sollte relativ zu einem Ziel aus AISI-4140-Stahl auf einen Abstand von 1.0 mm (40 mils) eingestellt werden, um den nominalen Gleichspannungs-Vorspannungspunkt von -9.0 Vdc festzulegen.

Konformität und Zertifizierungen

• EMV-Richtlinie: 2014/30/EU (EN 61000-6-2 für industrielle Störfestigkeit, EN 61000-6-4 für industrielle Störaussendungen)
• RoHS-Richtlinie: 2011/65/EU (EFUP-Kennzeichnung von 15 Jahren gemäß SJ/T 11364-2024)
• Funktionale Sicherheit: SIL 2-zertifiziert (HFT = 0), SIL 3-fähig (HFT = 1)
• Zulassungen für explosionsgefährdete Bereiche (Option 05): Klasse I, Zone 0, Ex ia IIC T4/T5 Ga, Klasse I, Gruppen A, B, C, D (Eigensicher bei Installation mit zugelassenen Zenerbarrieren oder galvanischen Trennern gemäß den Zeichnungen von Bently Nevada).
