Beschreibung

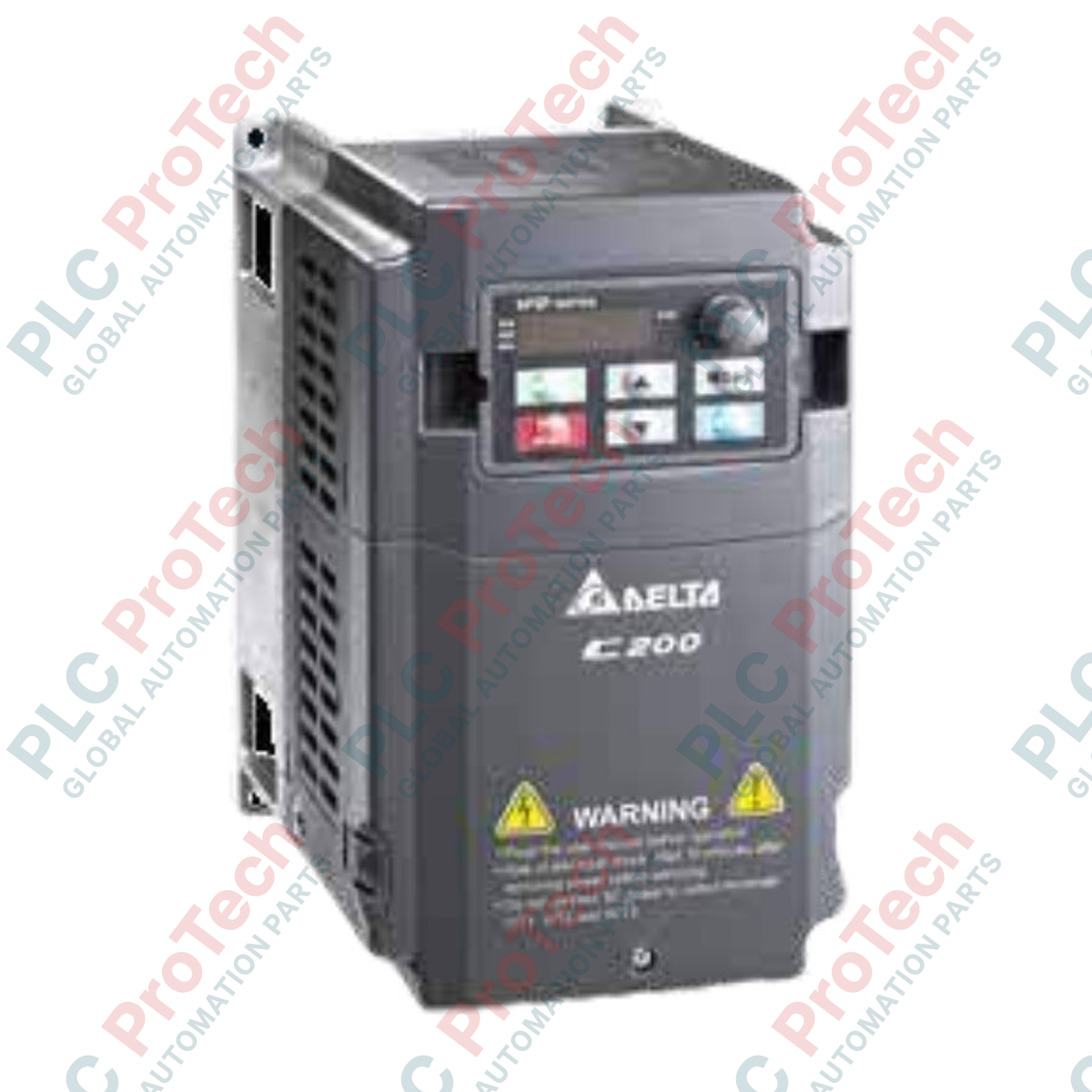

Der Frequenzumrichter Delta Electronics VFD055CB43A-20 regelt Motordrehzahl und Drehmoment mit außergewöhnlicher Präzision in anspruchsvollen Automatisierungsumgebungen und bietet fortschrittliche Vektorregelungsfunktionen in einem kompakten, kostengünstigen Format. Als Teil der C200-Serie verfügt dieser Umrichter über eine integrierte SPS mit 5.000 Schritten, die eine intelligente dezentrale Steuerung ohne zusätzlichen Hardwareaufwand ermöglicht. Dank seiner Mehrmodensteuerung, der Unterstützung von Permanentmagnetmotoren und der robusten thermischen Auslegung eignet er sich ideal für hochzuverlässige Systeme mit 460-V-Dreiphasenversorgung.
Hauptmerkmale
- Vielseitige Mehrmodensteuerung: Unterstützt V/F, sensorlose Vektorregelung (SVC), V/F mit PG-Encoder-Rückführung und feldorientierte Regelung mit PG (FOC+PG).
- Integrierte Mikro-SPS: Integrierte Programmierfunktionen mit bis zu 5.000 Schritten für lokale Steuerungslogik.
- Außergewöhnliche Drehmomentkapazität: Bewältigt Drehmomentstromgrenzen von bis zu 200 % für hochdynamische Anlauflasten.
- Hochfrequenzausgang: Bietet einen Frequenzbereich von 0.00 bis 600.00 Hz im Normalbetrieb und von 0.00 bis 300.00 Hz im Schwerlastbetrieb.
- Schutzgehäuse: IP20 / UL-Open-Type-Gehäuse zur Integration in standardmäßige Schaltschränke.
Anwendungen
- Industrielle Förder- und Materialtransportsysteme
- Verpackungs-, Umwicklungs- und Etikettiermaschinen
- Kreiselpumpen, Ventilatoren und Gebläse in der Heizungs-, Lüftungs- und Klimatechnik sowie der Wasseraufbereitung
- Textilmaschinen und Verarbeitungslinien
- Werkzeugmaschinenspindeln, die eine präzise Hochgeschwindigkeits-Frequenzregelung erfordern
Technische Daten
| Parameter |
Spezifikationswert |
| Hersteller |
Delta Electronics |
| Modellnummer |
VFD055CB43A-20 |
| Serienname |
C200-Serie |
| Geeignete Motorleistung |
5,5 kW (7,5 HP) |
| Eingangsspannung / Phase |
460 V (Dreiphasig) |
| Eingangsnennstrom |
17 A |
| Steuerungsmethoden |
V/F, SVC, V/F+PG, FOC+PG |
| Drehmomentgrenze (max.) |
200 % Drehmomentstrom |
| Ausgangsfrequenzbereich |
Normalbetrieb: 0.00 bis 600.00 Hz | Schwerlast: 0.00 bis 300.00 Hz |
| IP-Schutzart |
IP20 / UL Open Type |
| Montageart |
Wandmontage (Typ A) |
| Nettogewicht |
1,5 kg |
| Versandgewicht (berechnet) |
3,0 kg |
Einblicke in die empirische Technik
Alternative Modelle & Kompatibilität
Die C200-Serie stellt eine bedeutende technische Weiterentwicklung gegenüber den älteren Antrieben VFD-M und VFD-E dar. Auch wenn die Montageabstände abweichen können, lassen sich die Parameter in der Regel direkt mithilfe der Softwaretools von Delta zuordnen. Aktualisieren Sie Steuerungskonzepte mit älteren V/F-Kennlinien, damit sie den fortschrittlichen sensorlosen Vektorregelungsalgorithmus nutzen und so bei niedrigen Drehzahlen und hohem Drehmoment eine bessere Leistung erzielen.
Fallstricke bei der Anwendung und technische Hinweise
Als Antrieb in offener Bauart mit Schutzart IP20 muss dieses Gerät in einem sauberen, klimatisierten Industriegehäuse untergebracht werden. Bei Betrieb mit hohen Umgebungstemperaturen nahe 50 °C oder bei Einstellung hoher PWM-Taktfrequenzen zur Verringerung des Motorgeräuschs müssen die Kennlinien zur Ausgangsstromreduzierung unbedingt beachtet werden, um plötzliche Übertemperatur-Fehler (oH) zu vermeiden.
Tipps zu Inbetriebnahme und Verdrahtung
Bei Verwendung einer geschlossenen Regelung mit PG-Rückführung (FOC+PG) müssen doppelt geschirmte Twisted-Pair-Kabel für die Encoderverdrahtung verwendet werden. Verlegen Sie das Signalkabel getrennt von den 460-V-Stromleitungen, um elektromagnetische Störungen zu minimieren. Um bei schneller Verzögerung schwerer Lasten Überspannungsauslösungen (ov) zu verhindern, schließen Sie zwischen den Klemmen +1/DC+ und PB einen korrekt dimensionierten dynamischen Bremswiderstand an.
Installationshinweise
KRITISCHE WARNUNG: Es liegt gefährlich hohe Spannung an. Trennen Sie vor Wartungsarbeiten alle Hauptstromquellen und sichern Sie sie gegen Wiedereinschalten. Warten Sie nach dem Trennen der Stromversorgung mindestens 10 Minuten, damit sich die internen DC-Zwischenkreiskondensatoren vollständig entladen können, bevor Sie Klemmen oder interne Leitungen berühren. Überprüfen Sie mit einem kalibrierten Messgerät, dass keine Spannung anliegt.
1
Stellen Sie sicher, dass die Wandmontagefläche stabil, nicht brennbar und vibrationsfrei ist. Halten Sie für eine ausreichende Kühlung auf beiden Seiten mindestens 50 mm sowie ober- und unterhalb des Geräts jeweils 120 mm Abstand ein.
2
Schließen Sie die Eingangsleitungen der dreiphasigen 460-V-Wechselstromversorgung an die Klemmen R/L1, S/L2 und T/L3 an. Schließen Sie niemals Wechselstrom an die Motorausgangsklemmen U/T1, V/T2 oder W/T3 an.
3
Stellen Sie eine niederohmige Verbindung zwischen der Erdungsklemme des Antriebs und der Haupterdung des Systems her. Verbinden Sie die Erdungsleitungen mehrerer Geräte nicht in Reihe.
