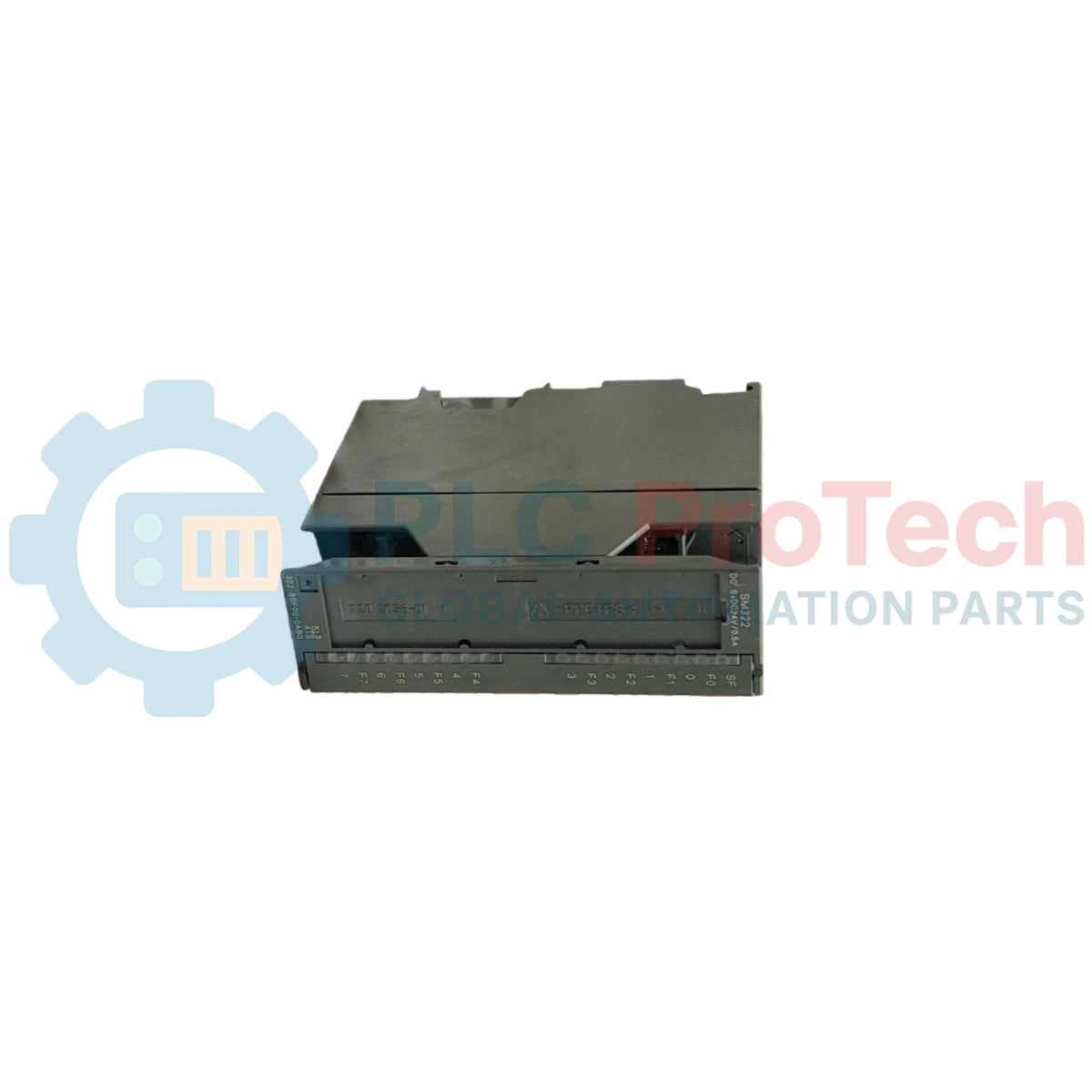

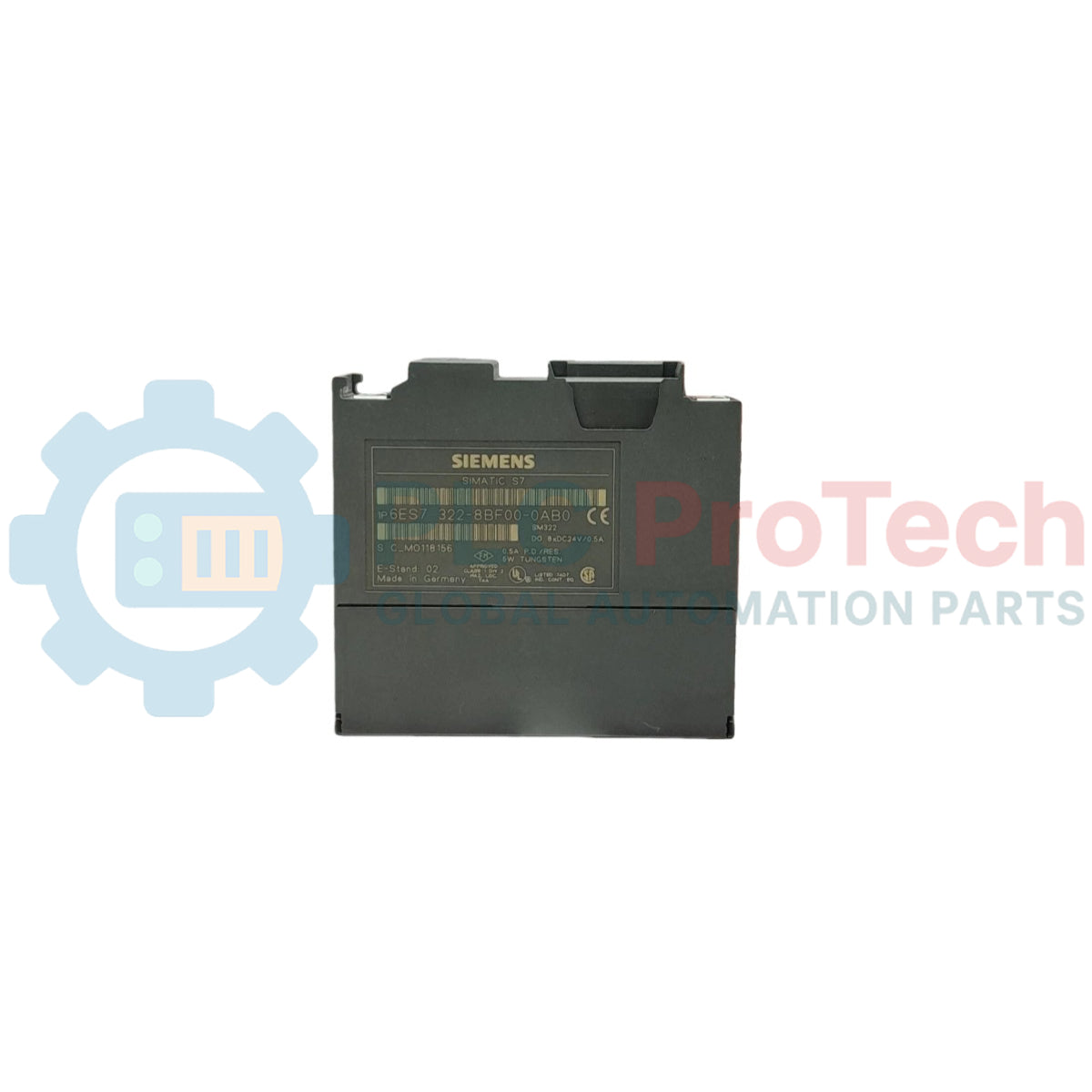

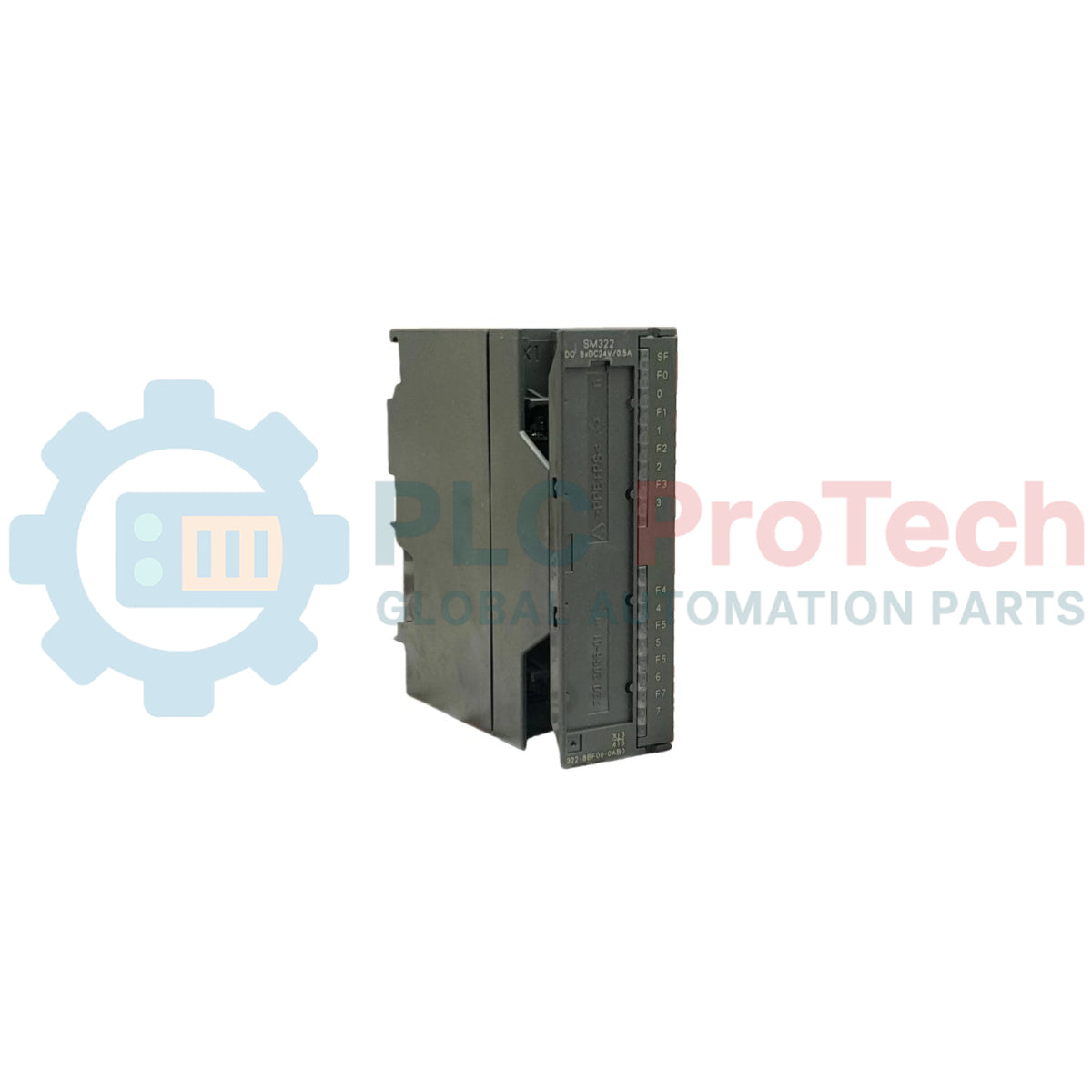

Siemens 6ES7322-8BF00-0AB0 SIMATIC S7-300 Digitalausgangsmodul

Beschreibung

Der Siemens 6ES7322-8BF00-0AB0 ist ein digitales Ausgangsmodul für das SPS-System SIMATIC S7-300 und wurde für die zuverlässige Steuerung industrieller Aktoren entwickelt. Dieses Modul bietet 8 galvanisch getrennte digitale Ausgangskanäle, die jeweils für 24 V DC bei einer Strombelastbarkeit von 0,5 A ausgelegt sind, und eignet sich damit zur direkten Ansteuerung von Komponenten wie Magnetventilen, Meldeleuchten und Schützen. Es verfügt über einen integrierten Kurzschlussschutz und umfassende Diagnosefunktionen zur Überwachung des Ausgangsstatus, wodurch die Systemverfügbarkeit erhöht und die Wartung in automatisierten Umgebungen vereinfacht wird. Das Modul gewährleistet eine elektrische Trennung zwischen der Steuerlogik und den Feldausgängen und schützt dadurch die CPU vor elektrischen Störungen.

Merkmale

• Bietet 8 galvanisch getrennte digitale Ausgangskanäle.
• Nennausgang von 24 V DC bei 0,5 A pro Kanal.
• Integrierter Kurzschlussschutz für jeden Ausgang.
• Erweiterte Diagnosefunktionen für Ausgangsstatus, Lastspannung und Kurzschlüsse.
• Anschluss über einen einzelnen 20-poligen Frontstecker für eine sichere Verdrahtung.
• Nahtlose Integration in den Rückwandbus der SIMATIC S7-300.

Anwendungen

• Diskrete Fertigung und Montagelinien.
• Prozessautomatisierungs- und Steuerungssysteme.
• Materialtransport- und Fördersysteme.
• Steuerung von Industriemaschinen (OEM).

Technische Spezifikationen

Installationsrichtlinien

1. Bestätigen Sie, dass der S7-300-Rack spannungsfrei geschaltet und gemäß den Sicherheitsverfahren am Standort verriegelt ist.
2. Richten Sie das Modul an einem freien Steckplatz auf der S7-300-Montageschiene aus und stellen Sie sicher, dass die Busstecker an der Rückseite des Moduls mit dem Rückwandbusstecker ausgerichtet sind.
3. Schieben Sie das Modul auf die Schiene und drücken Sie es fest an, bis es sicher sitzt. Ziehen Sie die Befestigungsschraube an der Modulfront an, um es an der Schiene zu sichern.
4. Bereiten Sie die Feldverdrahtung vor und schließen Sie sie am 20-poligen Frontstecker an. Stellen Sie die korrekte Polarität und sichere Anschlüsse für alle Ausgangskanäle sicher.
5. Installieren Sie den Frontstecker am Modul und stellen Sie sicher, dass er vollständig eingesetzt und durch seinen Verriegelungsmechanismus gesichert ist.
6. Nachdem alle Module installiert und verdrahtet sind, entfernen Sie die Verriegelung/Kennzeichnung und legen Sie zur Inbetriebnahme wieder Spannung an das System an.
