Descripción

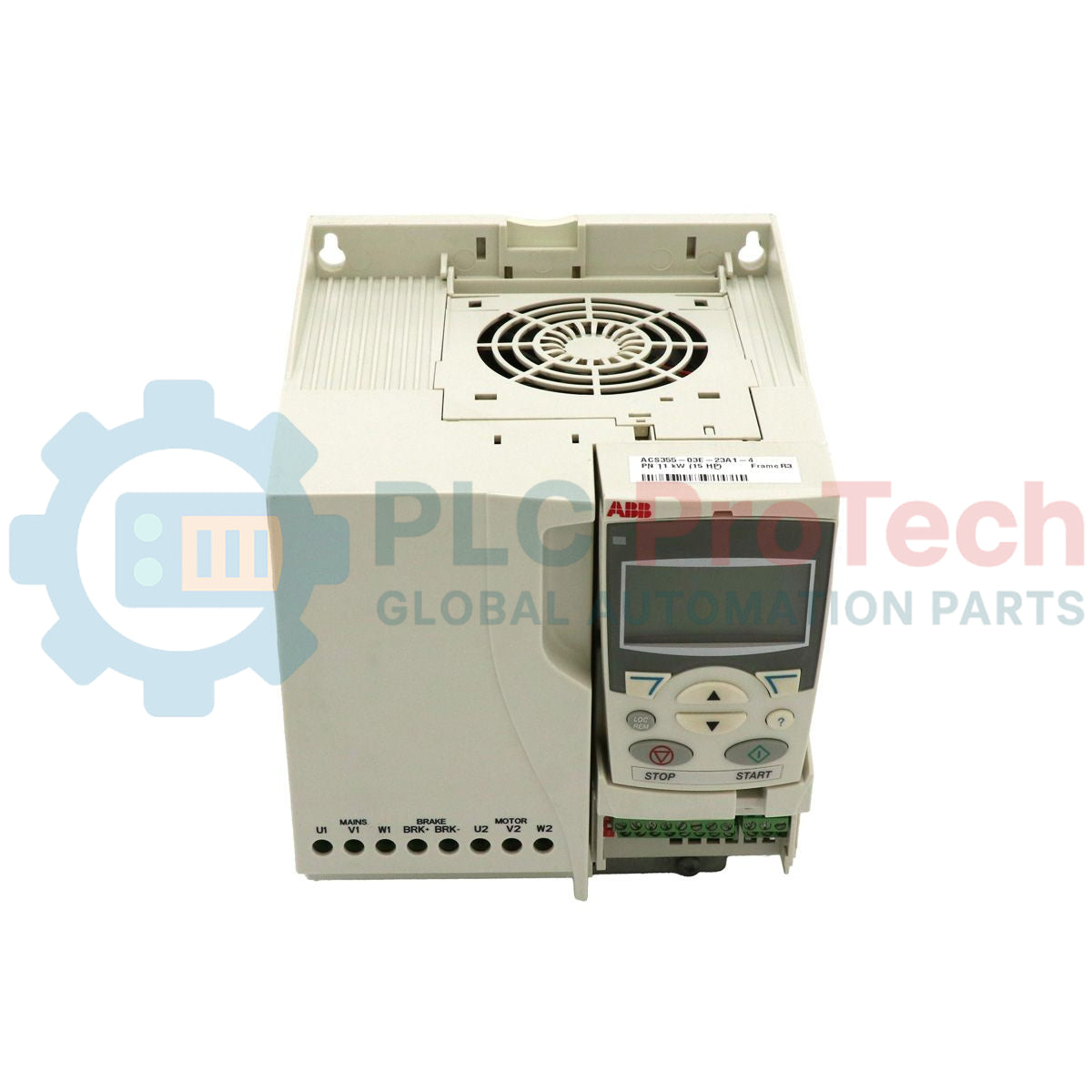

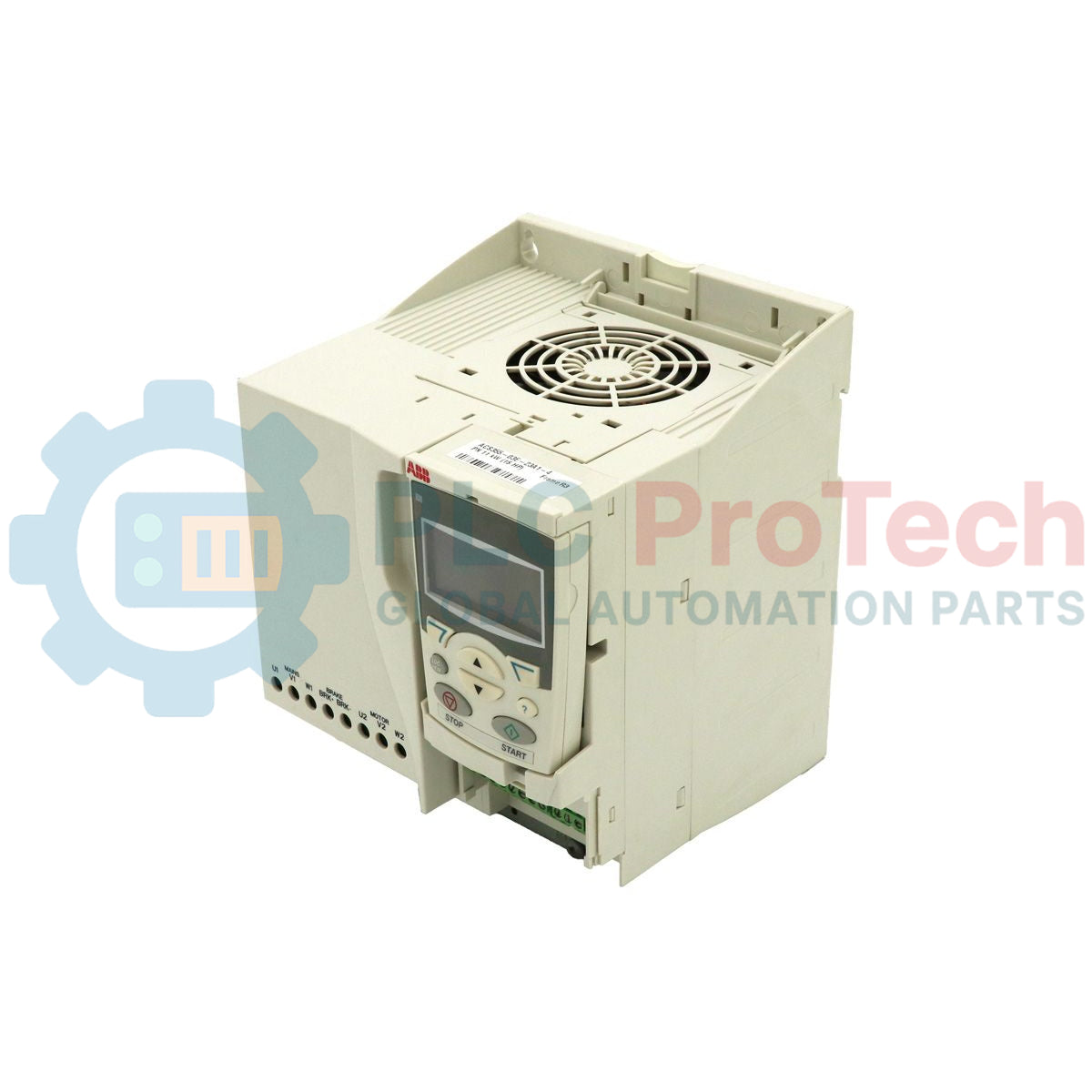

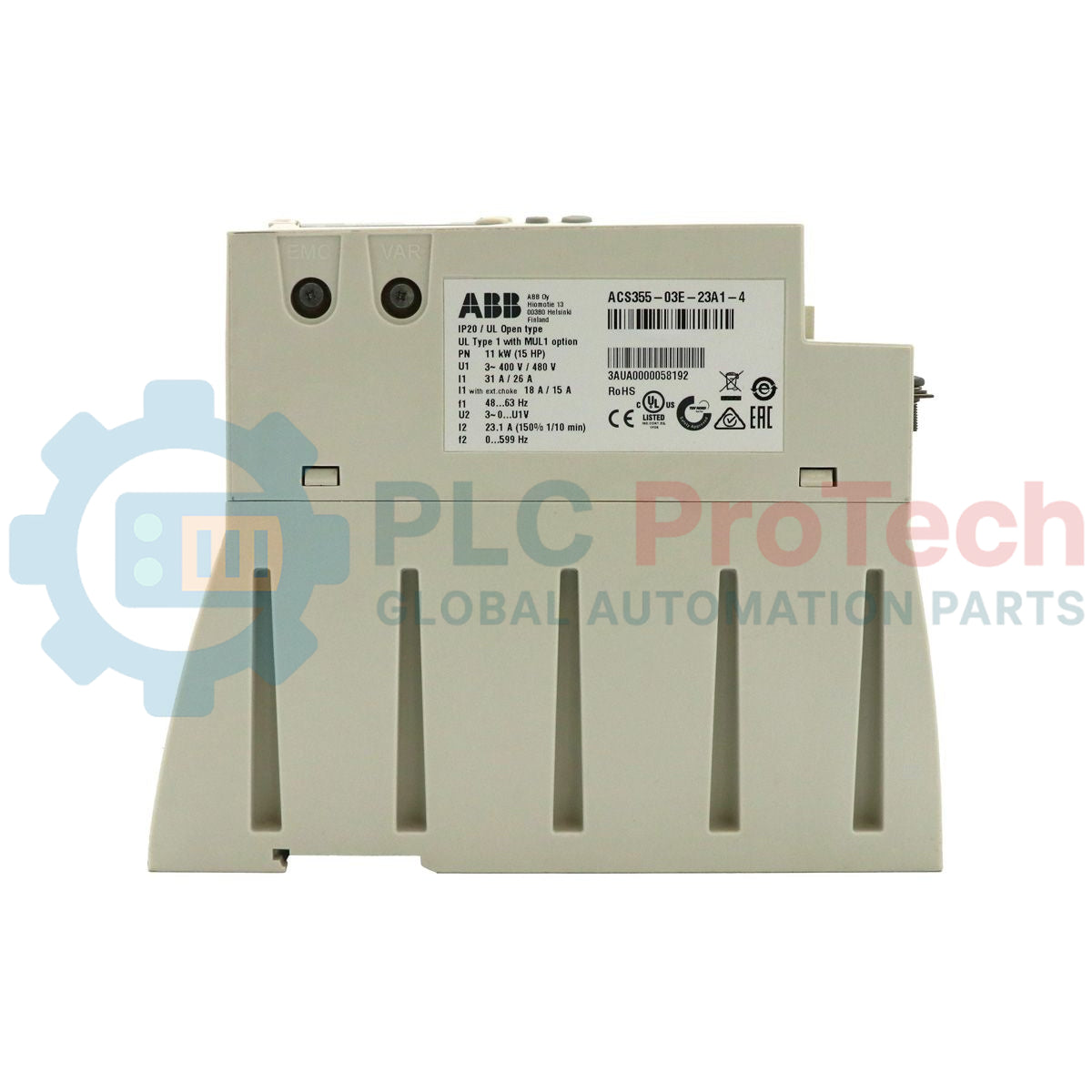

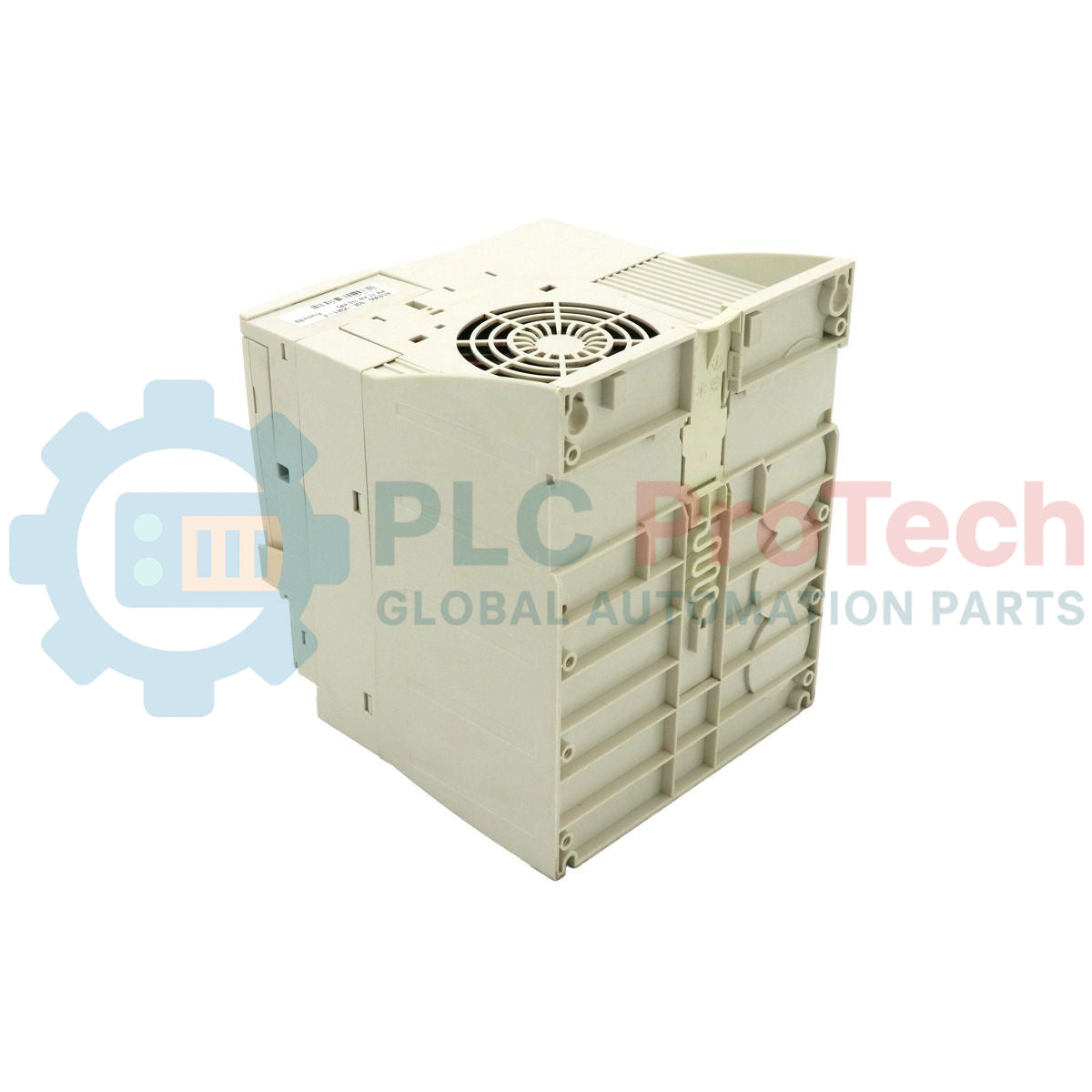

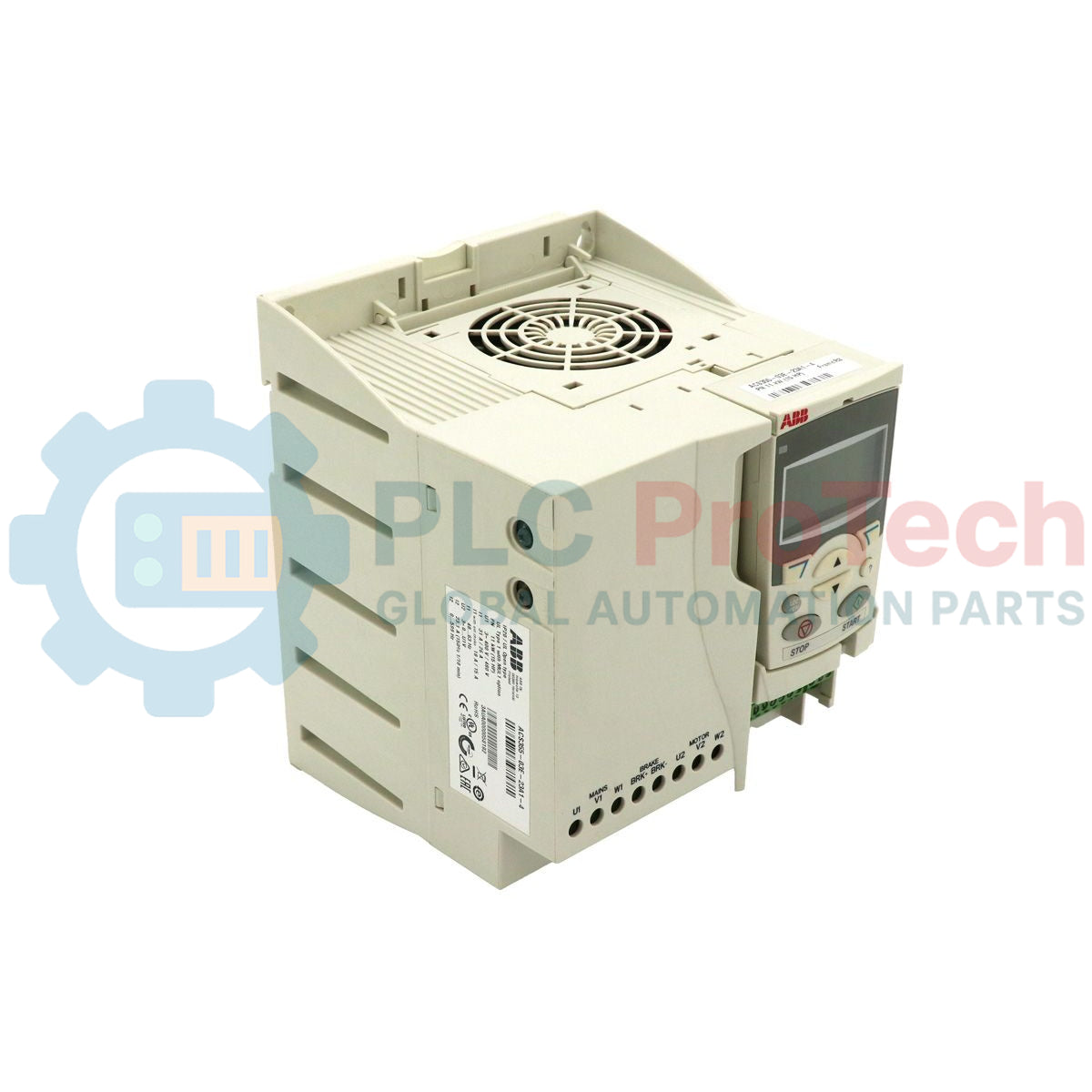

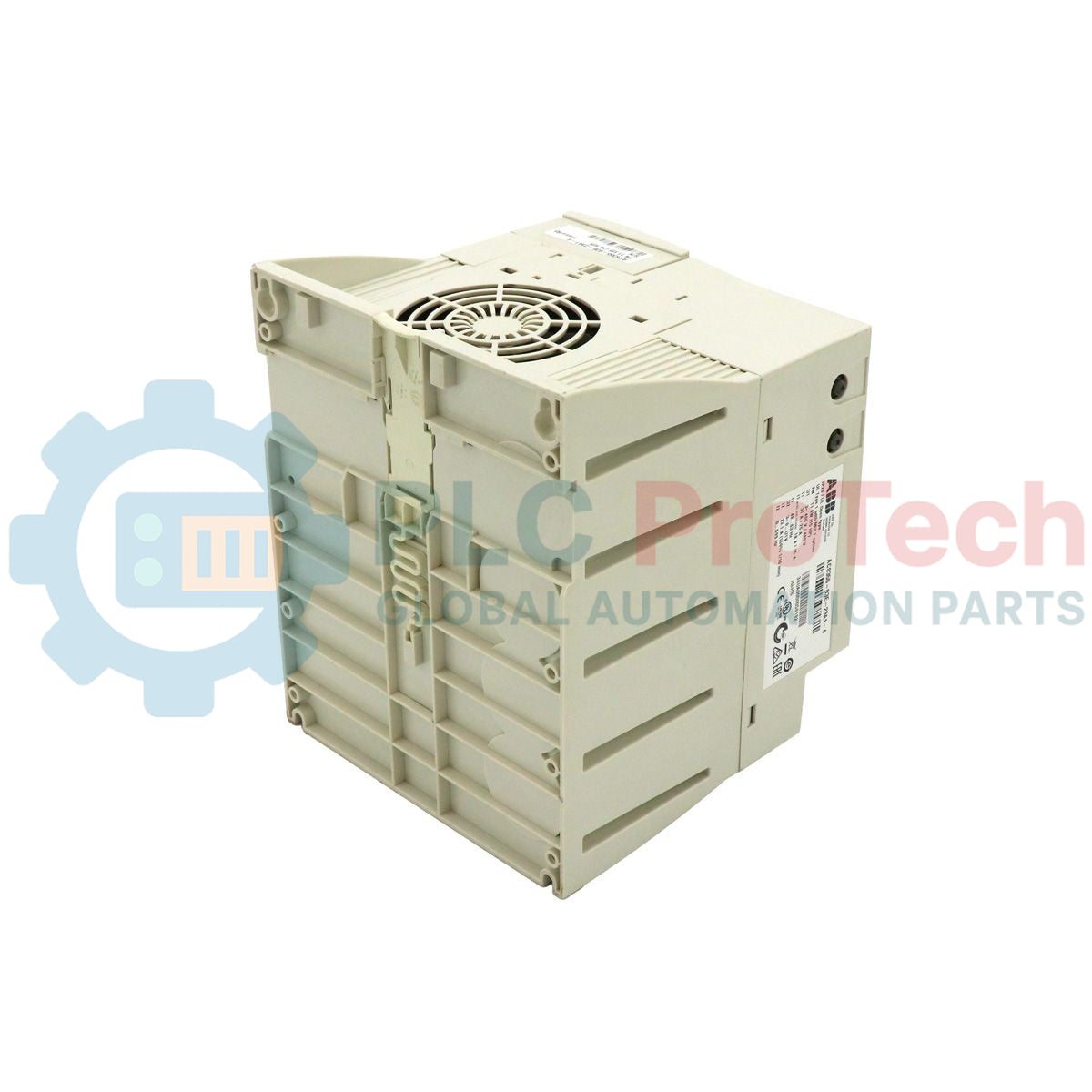

Diseñado para ofrecer control preciso de velocidad y torque en aplicaciones de motores de CA de bajo voltaje, el variador de frecuencia ABB ACS355-03E-23A1-4 funciona como un componente de sistema de alto rendimiento dentro de la serie ACS355. Este variador para maquinaria trifásica maneja entornos de producción exigentes con capacidades integradas de Torque Seguro Apagado (STO), opciones de frenado dinámico y compatibilidad optimizada con gabinetes IP20. Diseñado para integración sin problemas en paneles industriales, este variador asegura operación confiable bajo cargas mecánicas variables y mantiene una eficiencia excepcional durante todo su ciclo de vida operativo.
Características
-
Torque Seguro Apagado (STO): Sistema de seguridad de doble canal incorporado certificado hasta SIL3 / PL e, eliminando la necesidad de contactores redundantes externos.
-
Control Flexible del Motor: Soporta algoritmos de control tanto escalar (V/Hz) como vectorial (sin sensor) para optimizar el rendimiento del torque a bajas velocidades.
-
Freno Integrado con Transistor: Frenado dinámico estándar incorporado permite conexión directa de resistencias de frenado externas para control de desaceleración.
-
Optimización de Gabinete: Diseño simétrico de gabinete IP20 permite montaje directo lado a lado en riel DIN o con tornillos sin requerimientos de espacio lateral.
-
Programación de Secuencias: Programación de secuencias lógicas independientes incorporada permite que el variador realice tareas básicas de automatización sin un micro-PLC separado.
Aplicaciones
-
Sistemas de Transporte: Control preciso de velocidad y manejo de alto torque de arranque bajo cargas físicas pesadas.
-
Mezcladores y Agitadores: El modo de control vectorial compensa dinámicamente los cambios de viscosidad en mezclas de proceso.
-
Bombeo y Ventilación: Curvas cuadráticas de carga optimizan el ahorro de energía en manejo de aire comercial y transporte de fluidos.
-
Equipos de Empaque: Entradas digitales de alta velocidad y frenado dinámico permiten tiempos de respuesta rápidos en ciclos.
Especificaciones Técnicas
| Fabricante |
ABB |
| Número de Modelo |
ACS355-03E-23A1-4 |
| Serie de Producto |
ACS355 |
| Voltaje de Entrada |
380 a 480 VAC (3 Fases, +/-10%) |
| Corriente de Salida (Uso Normal) |
23.1 A |
| Potencia de Salida (Uso Normal) |
11 kW (15 HP) |
| Rango de Frecuencia de Salida |
0 a 600 Hz |
| Clasificación del Gabinete |
IP20 (Tipo Abierto) |
| Tamaño del Marco |
R3 |
| Dimensiones Físicas |
169 x 169 x 169 mm |
| Peso de Envío |
2.50 kg (5.51 lbs) |
| Código de Producto |
85044095 |
Conexiones e Interfaces
| Bloque de Terminales |
Nombre del Terminal |
Asignación de Función Predeterminada |
| E/S Analógica |
AI1 / AI2 / AO |
Entrada de Referencia de Velocidad / Entrada de Referencia Auxiliar / Salida de Velocidad del Motor |
| Entradas digitales |
DI1 a DI5 |
Inicio/Parada, Reversa, Selección de velocidad constante, Rampas de aceleración/desaceleración |
| Voltaje auxiliar |
+24V / DCOM |
Salida de voltaje auxiliar y referencia de tierra digital |
| Salidas de relé |
RO1 (C/O) |
Señalización de falla / listo (salida de relé tipo Form C) |
| Terminal de seguridad |
OUT1 / OUT2 / IN1 / IN2 |
Circuito de doble canal Safe Torque Off (STO) |
Perspectivas empíricas de ingeniería
Modelos alternativos y compatibilidad: La serie ACS355 representa una actualización evolutiva sobre los variadores ACS350 heredados. Las configuraciones estándar de parámetros pueden transferirse directamente entre tamaños de marco equivalentes mediante la herramienta portátil ABB FlashDrop. Si reemplaza un ACS350 estándar, verifique las configuraciones de mapeo del bus de campo PLC, ya que el ACS355 ofrece perfiles de compatibilidad ampliados para adaptadores de bus de campo.
Errores comunes en la aplicación y notas de ingeniería: Al montar variadores IP20 dentro de gabinetes de alta densidad, la gestión térmica es clave. Aunque el ACS355 soporta montaje lado a lado, se requiere un espacio vertical mínimo de 75 mm arriba y abajo del conjunto del ventilador de enfriamiento para evitar puntos calientes térmicos internos y códigos de falla prematuros como F0009 (sobretemperatura).
Consejos para la puesta en marcha y el cableado: Para utilizar la función de seguridad STO incorporada, ambos canales de entrada físicos STO (IN1 y IN2) deben cambiar de estado simultáneamente dentro de un marco de tiempo de 250 ms. Un disparo asimétrico causado por un mal sincronismo de los contactos auxiliares en los relés de seguridad físicos activará el código de falla F0021 (falla de validación STO) en la pantalla del teclado.
Directrices de instalación
ADVERTENCIA CRÍTICA
Riesgo de descarga eléctrica. Asegúrese de que todas las fuentes de alimentación principales de CA estén desconectadas físicamente y bloqueadas. Espere un mínimo de 5 minutos para que los condensadores del bus de CC internos se descarguen a niveles seguros antes de retirar la cubierta o comenzar los procedimientos de cableado. Siempre verifique el estado de voltaje cero con un multímetro certificado.
1
Monte el variador verticalmente sobre una superficie plana y no inflamable utilizando los soportes de montaje del tamaño correcto del marco.
2
Verifique que los parámetros de entrada de la línea de alimentación coincidan con la etiqueta de especificaciones (3 fases 380 a 480 VAC).
3
Conecte los cables de alimentación entrantes a los terminales U1, V1 y W1. Conecte el cable de alimentación del motor a los terminales U2, V2 y W2 utilizando cables blindados de alta integridad.
4
Finalice los circuitos de control y seguridad STO utilizando cables multipolares blindados recomendados para mantener la compatibilidad electromagnética (EMC).
5
Conecte a tierra de forma segura el marco del variador directamente al bus de tierra principal del gabinete utilizando una correa de tierra de baja impedancia adecuada.
