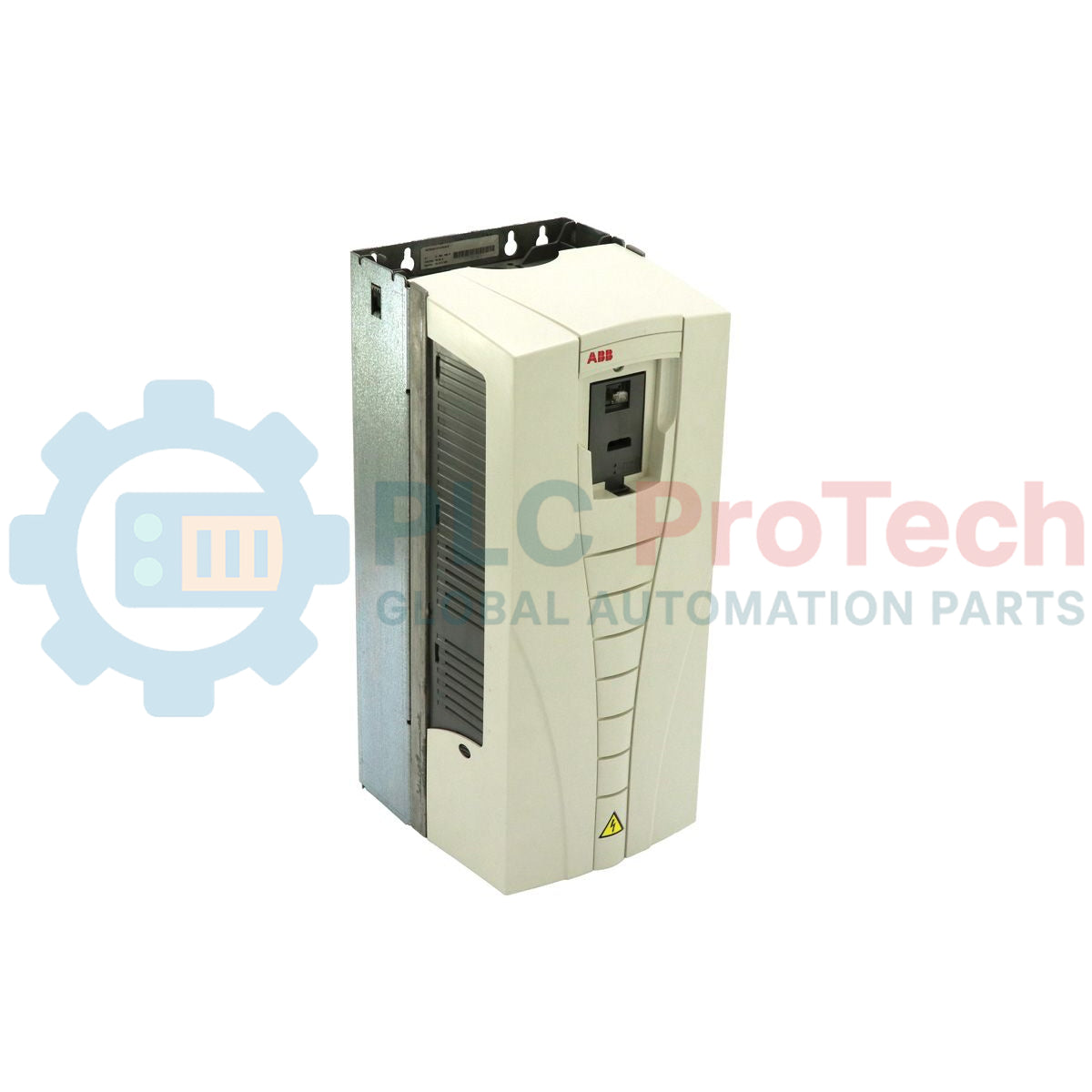

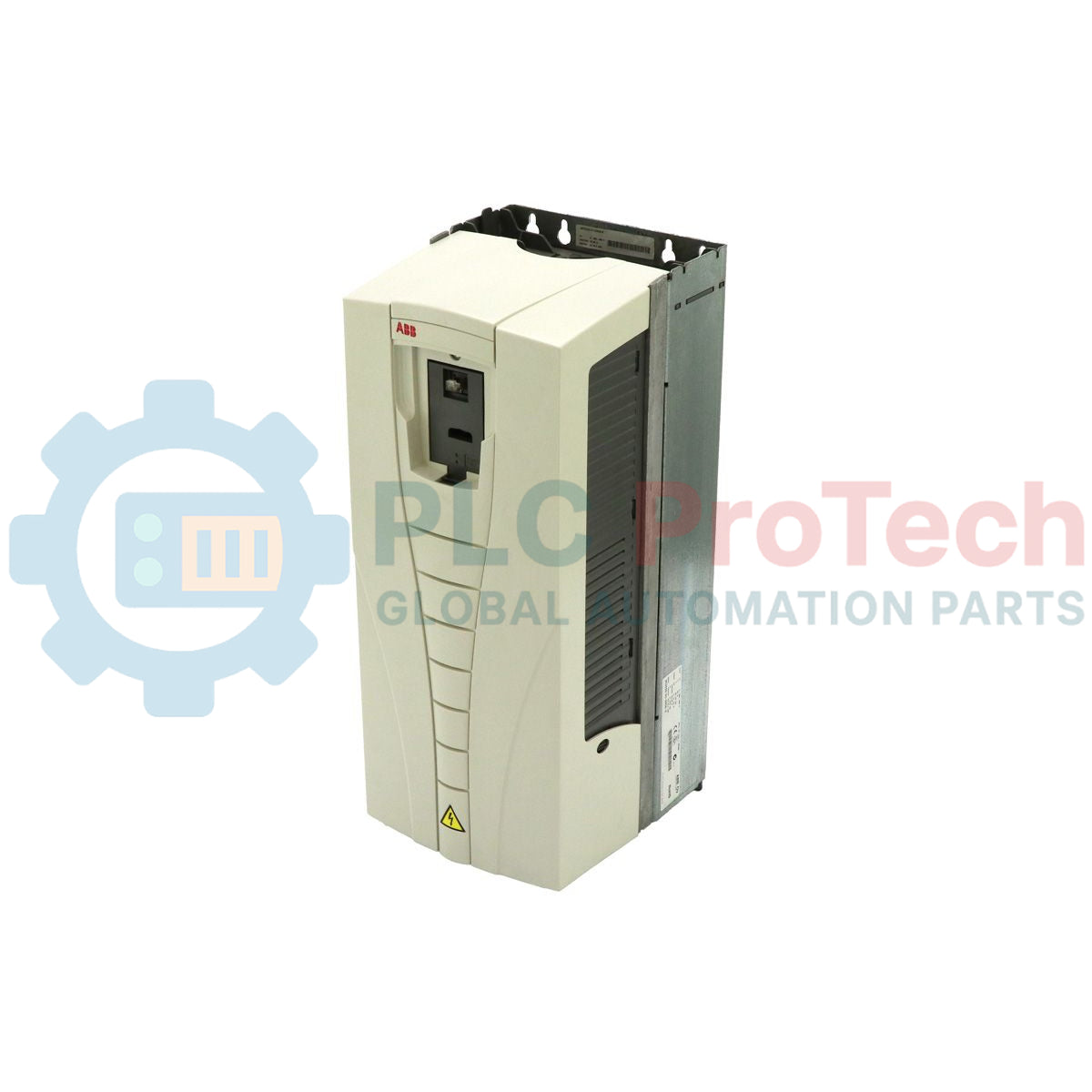

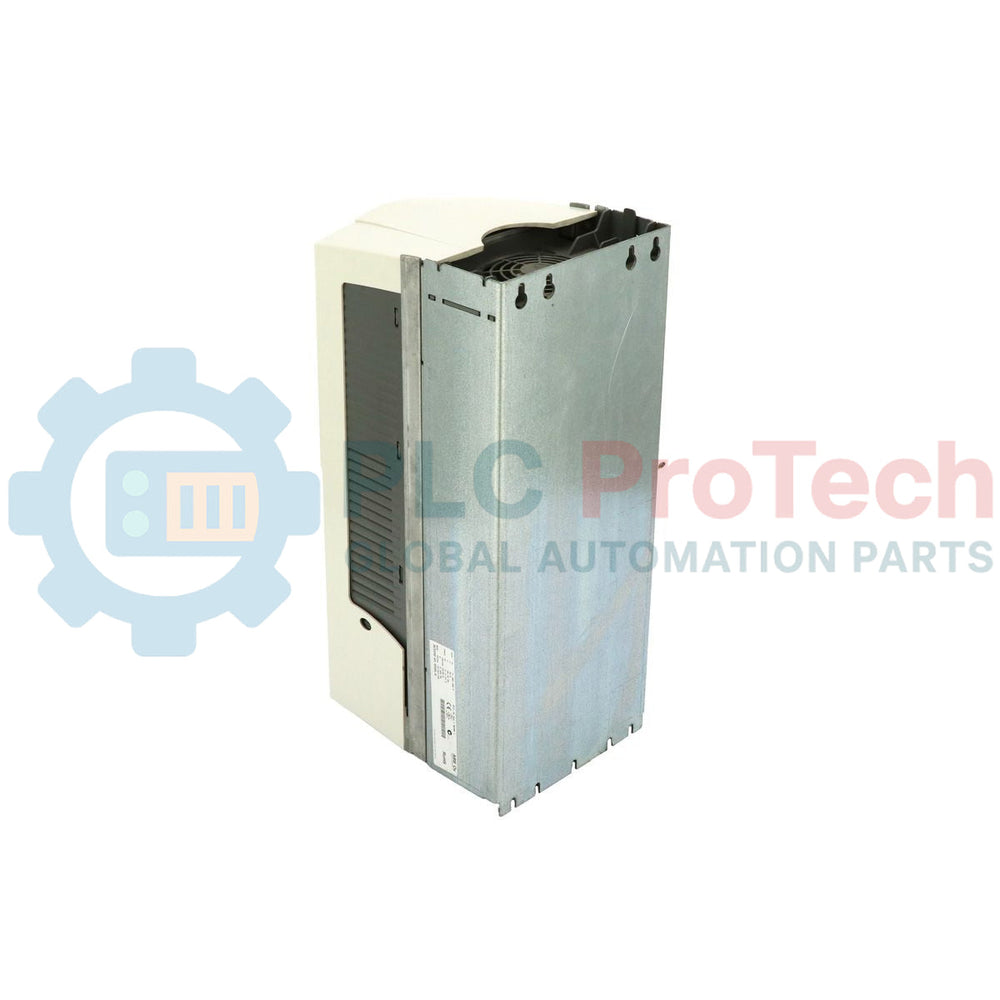

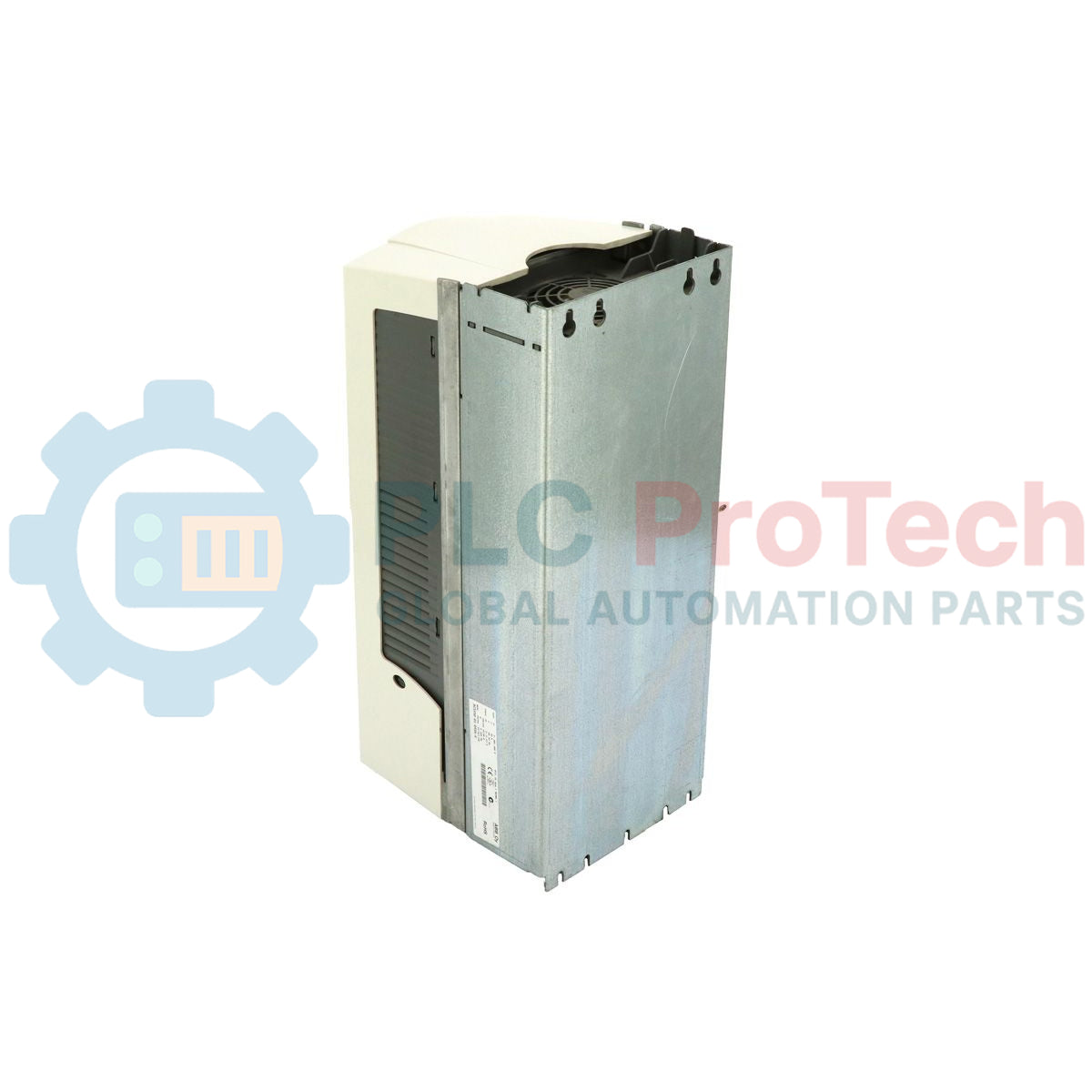

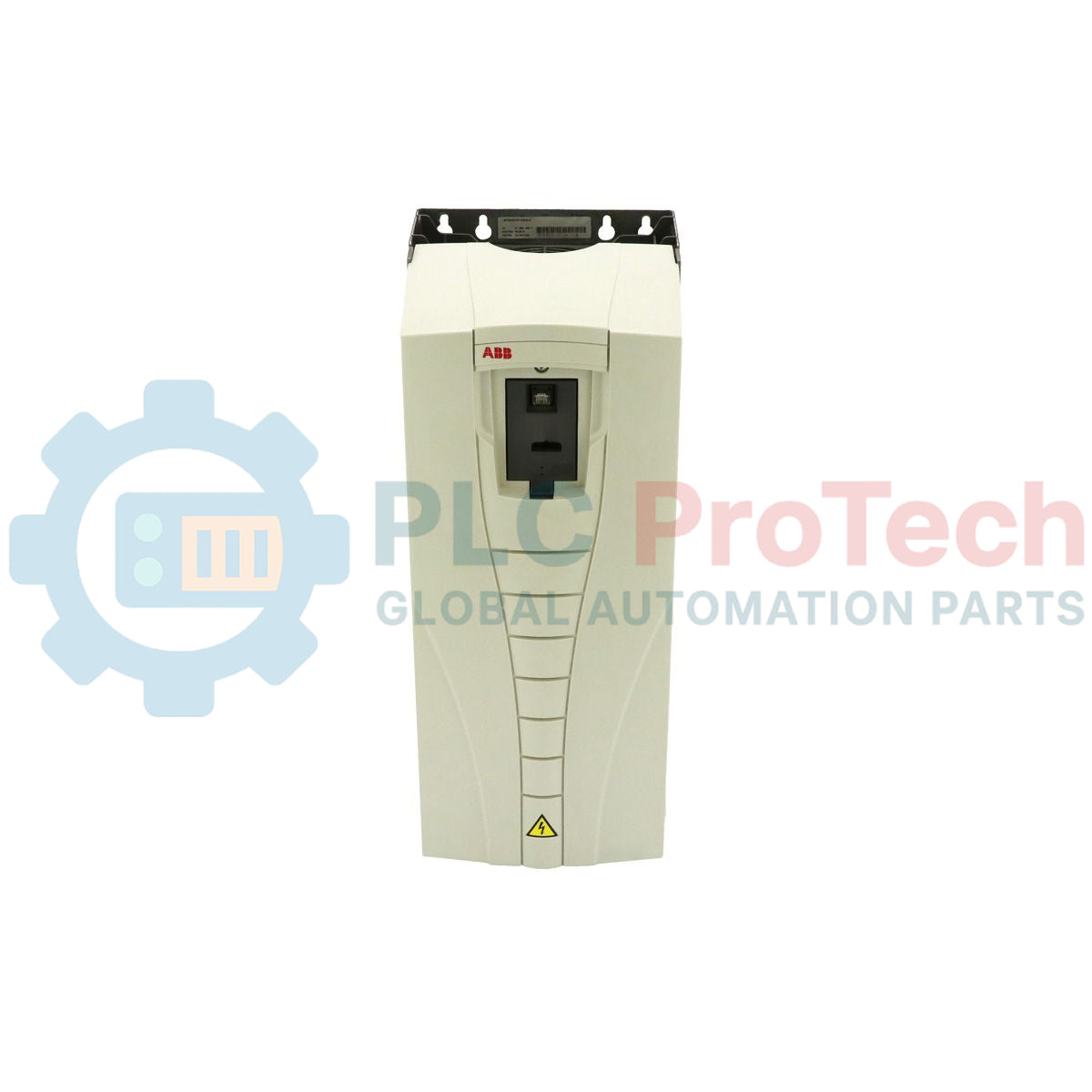

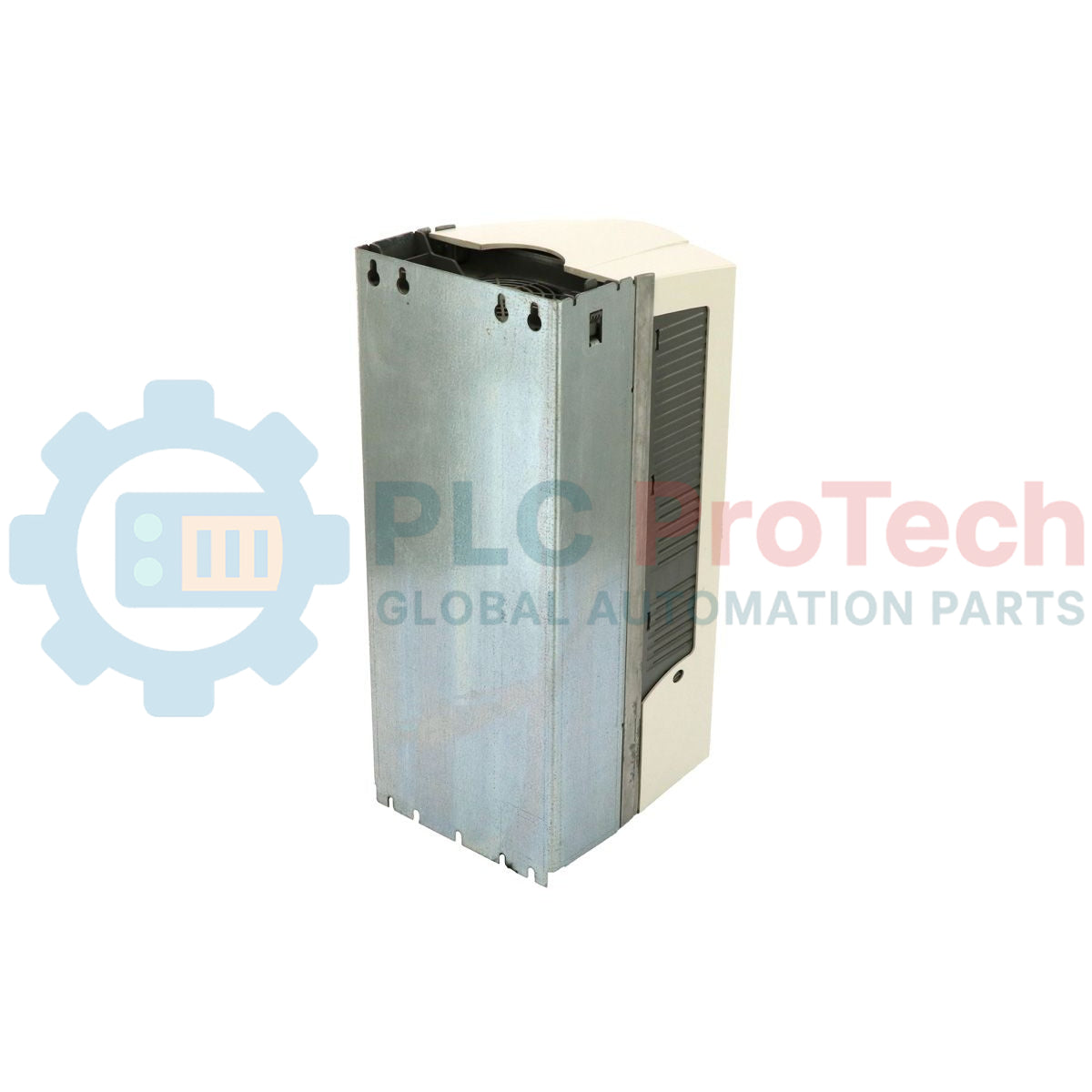

Accionamiento de CA de baja tensión ABB ACS550-01-045A-4 3AUA0000012789-D, montable en pared

Descripción

El ABB ACS550-01-045A-4 (ID del producto: 3AUA0000012789-D) es un convertidor de frecuencia de CA de baja tensión, de montaje mural, diseñado para regular de forma controlada la velocidad y el par de motores eléctricos trifásicos. Diseñado para aplicaciones industriales estándar, este convertidor de tamaño de bastidor R3 funciona con una tensión nominal de alimentación de entrada de 380 V a 480 V y una frecuencia de 47,5 Hz a 63 Hz. Ofrece sólidas capacidades de control del motor, adecuadas tanto para cargas de par variable como de par constante en diversos entornos de procesamiento.

Diseñado con una envolvente protectora IP21 / NEMA Tipo 1, el ABB ACS550-01-045A-4 admite corrientes de salida de servicio normal de hasta 45 A (potencia de salida de 22 kW) y corrientes de salida de servicio pesado de hasta 38 A (potencia de salida de 18,5 kW). Su eficiente conversión de energía cuenta con una clasificación de eficiencia IE2, lo que favorece un consumo energético optimizado en distintos perfiles de carga operativa.

Como componente esencial de la familia de convertidores de propósito general de ABB, el ABB ACS550-01-045A-4 3AUA0000012789-D facilita un control fiable de la velocidad en sistemas de automatización industrial. Se integra perfectamente en centros de control de motores y paneles de máquinas, proporcionando un rendimiento constante y protección del sistema para maquinaria industrial.

Características

• Valores nominales de doble servicio: Admite valores nominales de salida para uso normal de 45 A / 22 kW y valores nominales de salida para servicio pesado de 38 A / 18,5 kW, adaptándose a diversos requisitos de arranque y carga del motor.
• Amplio rango de tensión de entrada: Funciona con suministros estándar de CA trifásica de 380 V a 480 V, con un rango de frecuencia de 47,5 Hz a 63 Hz.
• Rendimiento energéticamente eficiente de clase IE2: Cuenta con una distribución de energía optimizada y bajas pérdidas operativas relativas con cargas parciales y completas.
• Tamaño compacto de bastidor R3: Su diseño físico de montaje mural, que ahorra espacio, permite una instalación sencilla en armario o un montaje directo en la pared.
• Envolvente ambiental estándar: Construida con una clasificación IP21 / NEMA Tipo 1 para proteger contra gotas de agua verticales y objetos sólidos en entornos industriales interiores habituales.

Aplicaciones

• Bombas centrífugas y ventiladores: Regula dinámicamente los caudales, reduciendo el consumo de energía durante las operaciones fuera de las horas punta en sistemas industriales de climatización y transferencia de fluidos.
• Transportadores y manipulación de materiales: Proporciona una aceleración y un control de velocidad suaves para gestionar el movimiento continuo de productos y reducir la tensión mecánica.
• Compresores y mezcladores: Proporciona un control constante del par del motor bajo requisitos de carga pesada.

Especificaciones técnicas

General

Características eléctricas

Rendimiento y eficiencia

Aspectos mecánicos y ambientales

Directrices de instalación

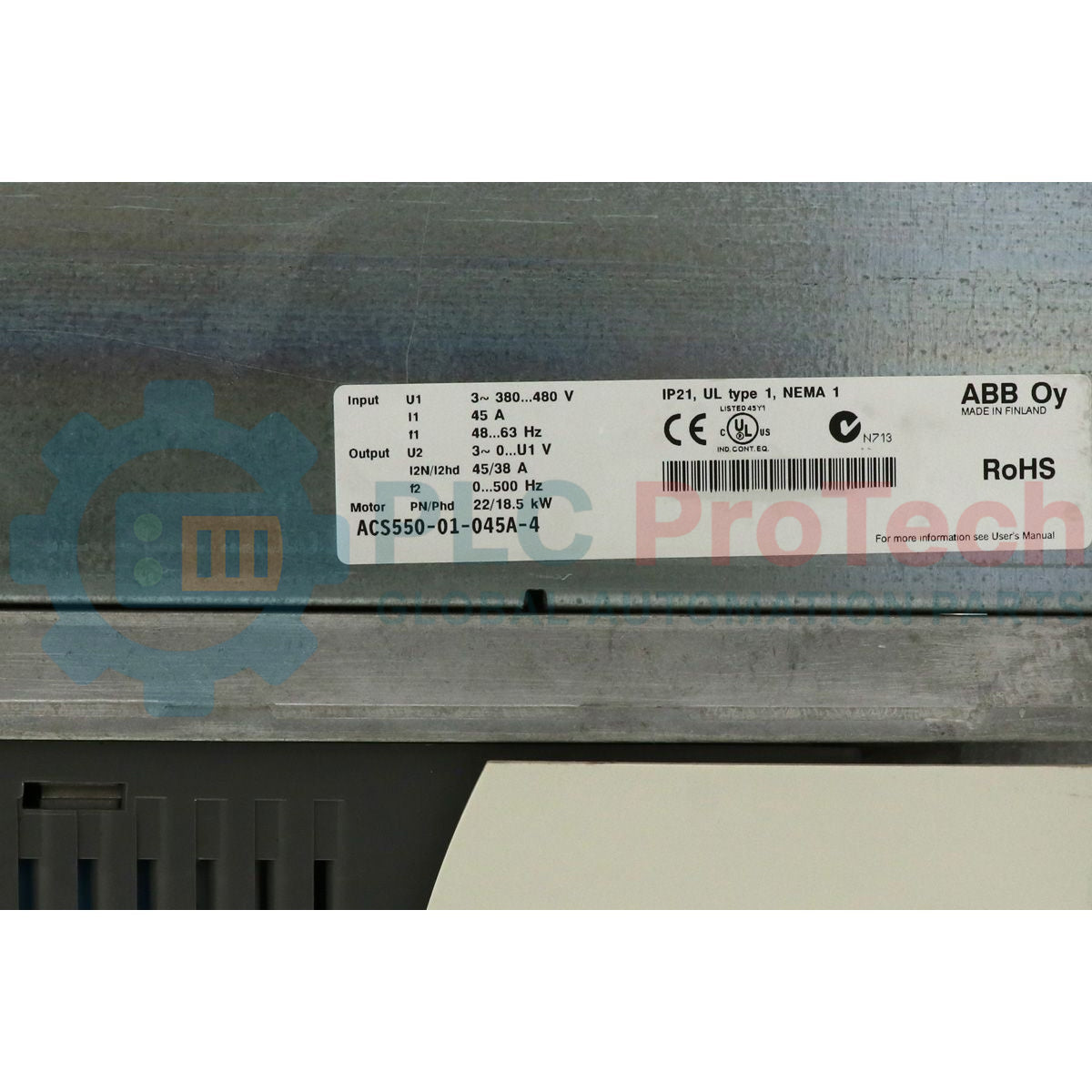

1. Verificación previa a la instalación: Inspeccione la placa de características del variador para asegurarse de que la tensión nominal (380 V–480 V) y la capacidad de corriente coincidan con la alimentación local y las especificaciones del motor.
2. Montaje: Monte la unidad verticalmente sobre una superficie lisa, sólida y no inflamable, en un entorno interior limpio con IP21 / NEMA Tipo 1.
3. Consideraciones sobre el flujo de aire: Mantenga una holgura vertical adecuada por encima y por debajo de la envolvente de bastidor R3 para garantizar un flujo de aire de refrigeración sin obstrucciones.
4. Cableado de potencia: Conecte la alimentación principal trifásica y el motor mediante cables de sección adecuada y fusibles o disyuntores de protección apropiados. Asegúrese de que las conexiones de tierra de protección (PE) estén conectadas firmemente a tierra.
5. Conexiones de control y señales: Separe los cables de control, señales analógicas y comunicaciones del cableado de potencia de alta tensión para evitar interferencias electromagnéticas.

Configuración y puesta en servicio

• Copia de seguridad de parámetros: Antes de sustituir un variador existente, realice una copia de seguridad o documente todos los ajustes de parámetros personalizados desde el panel de control.
• Configuración básica: Configure los parámetros principales de la placa de características del motor, incluidos la tensión, la corriente, la frecuencia, la velocidad y la potencia nominales.
• Configuración de E/S: Configure las entradas digitales y analógicas para las señales de control de arranque/parada y las referencias de velocidad según el cableado del sistema de control.
• Comprobaciones operativas: Realice una comprobación inicial de rotación del motor desacoplado para confirmar que la rotación y la dirección de fase de salida sean correctas antes de operar con carga completa.
