Descripción

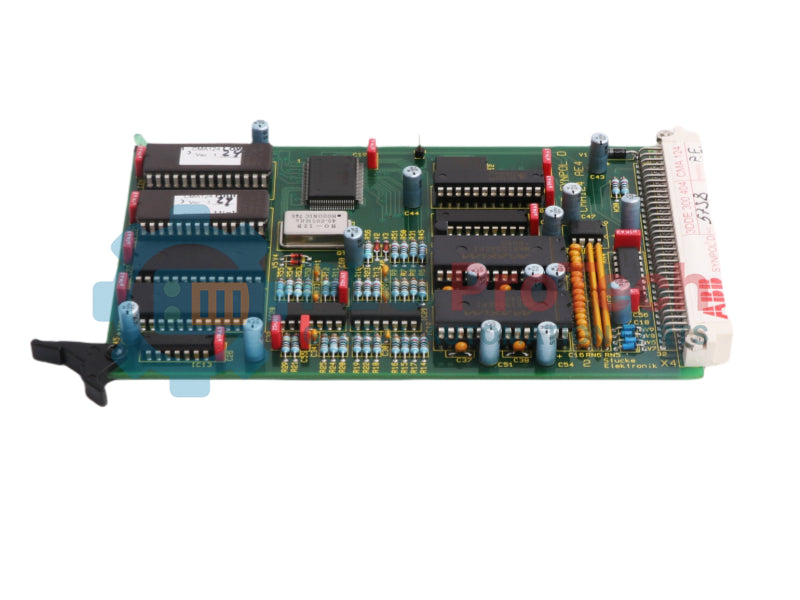

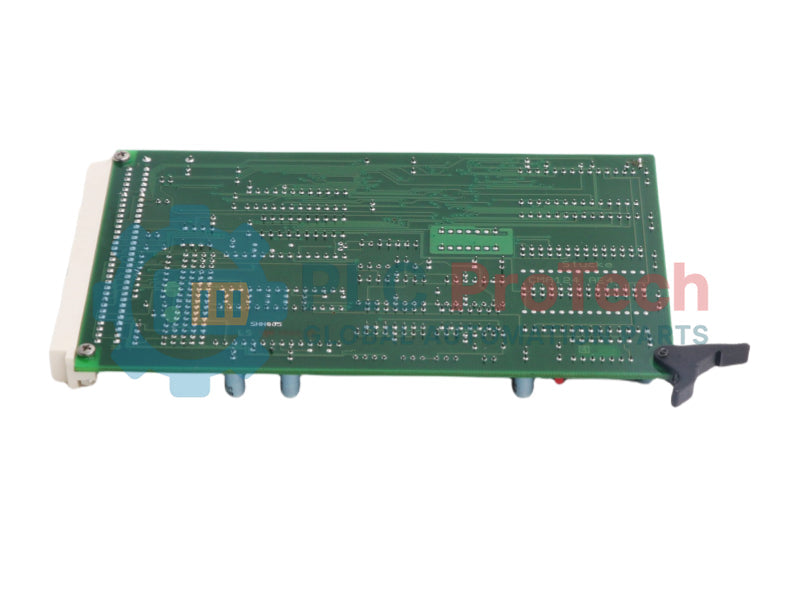

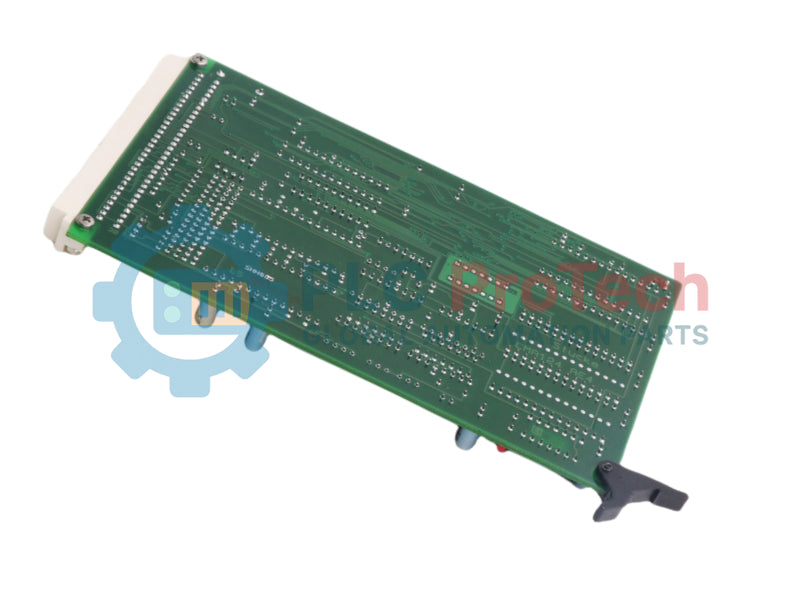

La ABB CMA124 (ID de producto 3DDE300404) es un conjunto de componentes electrónicos de hardware designado como una tarjeta de medición de potencia que opera dentro de la infraestructura del sistema SYNPOL. Esta arquitectura de procesamiento interno calcula valores específicos de seguimiento de parámetros en tiempo real mediante la interfaz directa con elementos de campo de instrumentación eléctrica. Instalada en la disposición del bastidor del sistema, la tarjeta lee perfiles de retroalimentación eléctrica para ejecutar configuraciones de medición del sistema. El módulo desempeña una función esencial en el control de la distribución eléctrica industrial pesada, ya que permite la adquisición continua y la sincronización de la telemetría dentro de las configuraciones de gestión de la planta.

Características

• Circuitería dedicada de acondicionamiento para la medición de señales analógicas multicanal.
• Compatibilidad con conexión directa al bus de hardware de los bastidores modulares de la plataforma SYNPOL.
• Diseño de tarjeta de circuito enchufable optimizado para configuraciones de sustitución rápida en caliente.

Aplicaciones

• Medición de los parámetros eléctricos principales en redes industriales de excitación.
• Bucles de adquisición de telemetría dentro de bastidores de generadores síncronos de gran tamaño.
• Implementaciones de seguimiento de aparamenta en subestaciones y redes eléctricas de alta potencia.

Especificaciones técnicas

Directrices de instalación

• Desenergice todas las conexiones primarias de la subestación y los sistemas de distribución de alimentación del bastidor antes de instalar la tarjeta.
• Inserte la tarjeta linealmente por los rieles de tarjeta especificados del chasis del sistema SYNPOL para evitar la deformación de los pines durante la inserción.
• Apriete a mano los tornillos integrados de retención de la placa frontal para fijar la unidad frente a las vibraciones mecánicas ambientales continuas.
• Verifique que la alineación de los terminales de los conectores traseros sea correcta para evitar fallos inesperados de bucle de tierra durante el arranque.
