Descripción

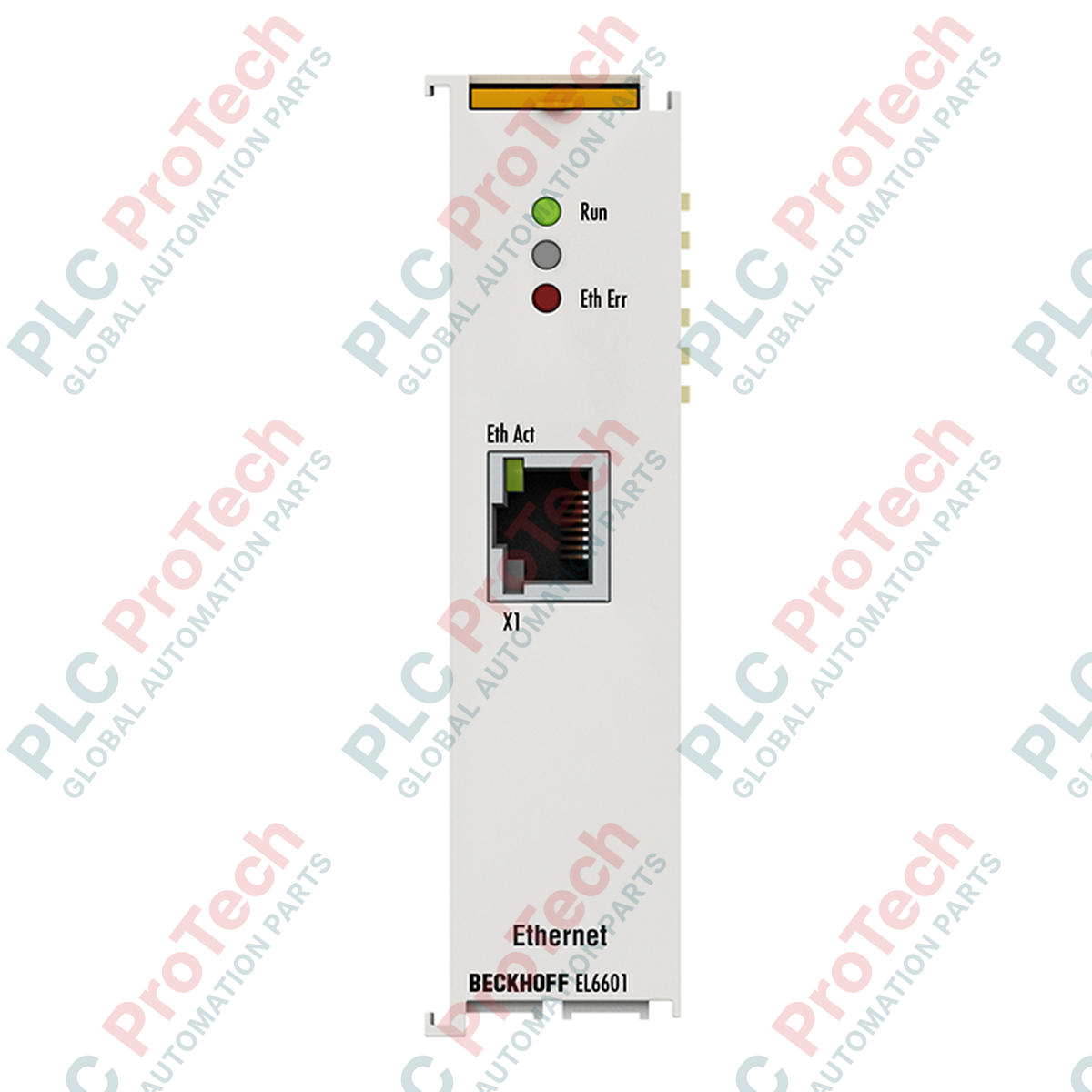

Diseñado para integrar dispositivos Ethernet estándar directamente en una red de terminales EtherCAT, el terminal EtherCAT Beckhoff EL6601 funciona como una interfaz de switch Ethernet de 1 puerto de alta eficiencia. Este módulo permite conectar de forma descentralizada cualquier dispositivo basado en Ethernet, como PC industriales, sistemas de visión, impresoras o controladores de terceros, directamente a la red de control. Al funcionar en modo de conmutación de almacenamiento y reenvío, el terminal es compatible con todos los protocolos Ethernet estándar basados en IEEE 802.3. Como las tramas Ethernet se transmiten a través del protocolo EtherCAT, garantiza una comunicación transparente y fluida sin afectar el rendimiento en tiempo real del bus de campo EtherCAT.
Características
- Interfaz Ethernet RJ45 de un solo puerto compatible con 10BASE-T/100BASE-TX.
- Configuración automatizada mediante la alimentación y comunicación estándar del E-bus EtherCAT.
- Autonegociación IEEE 802.3u integrada para transmisión semidúplex o dúplex completo.
- Diagnóstico completo del hardware mediante LED de estado integrados.
- Aislamiento eléctrico robusto de hasta 500 V entre el E-bus y la interfaz Ethernet.
- Diseño compacto de 24 mm de ancho para aprovechar eficientemente el carril DIN.
Aplicaciones
- Automatización industrial de fábricas y líneas de montaje.
- Sistemas de control de petróleo y gas que requieren certificaciones para zonas peligrosas.
- Integración de sistemas de visión externos, lectores de códigos de barras e impresoras.
- Interconexión de subredes en sistemas de energía eólica y generación de energía.
Especificaciones técnicas
| Fabricante |
Beckhoff |
| Número de pieza/modelo |
EL6601 |
| Tipo de producto |
Terminal EtherCAT (puerto de switch Ethernet) |
| Número de puertos |
1 x RJ45 |
| Capa física |
Ethernet 10BASE-T/100BASE-TX |
| Velocidades de transferencia de datos |
10/100 Mbit/s (autonegociación IEEE 802.3u) |
| Compatibilidad con protocolos |
Todos los protocolos Ethernet basados en IEEE 802.3 |
| Modo de conmutación |
Almacenamiento y reenvío |
| Longitud del cable |
Hasta 100 m (par trenzado) |
| Consumo de corriente del E-bus |
típ. 310 mA |
| Fuente de alimentación |
Mediante E-bus |
| Aislamiento eléctrico |
500 V (E-bus/Ethernet) |
| Dimensiones (W x A x P) |
24 mm x 100 mm x 52 mm |
| Peso |
aprox. 75 g |
| Temperatura de funcionamiento |
-25 a +60 degC |
| Temperatura de almacenamiento |
-40 a +85 degC |
| Humedad relativa |
95 %, sin condensación |
| Grado de protección |
IP20 |
| Material de la carcasa |
Policarbonato |
| Montaje |
Carril DIN de 35 mm (EN 60715) con cierre |
Conexiones e interfaces
| Conexión / interfaz |
Función |
| Puerto RJ45 |
Conexión Ethernet de 10/100 Mbit/s a dispositivos externos |
| Terminal E-bus |
Fuente de alimentación interna e interfaz de comunicación |
Directrices de instalación
- Monte verticalmente en un carril DIN estándar de 35 mm conforme a EN 60715.
- Fije bien el terminal en su sitio mediante el sistema integrado de conexión de doble ranura y chaveta, que permite alinearlos uno junto a otro.
- Deje una separación mínima de ventilación de 50 mm por encima y por debajo del módulo para mantener temperaturas de funcionamiento óptimas.
- Utilice cables de par trenzado apantallados (STP) de hasta 100 m de longitud para una comunicación fiable.
- Para entornos peligrosos, asegúrese de cumplir estrictamente los requisitos de ATEX/IECEx Zona 2 y los grados de protección de la carcasa.
Cumplimiento y certificaciones
- CE, UL, ATEX, IECEx, cFMus
- Marcado ATEX: II 3 G Ex nA IIC T4 Gc
- Marcado IECEx: Ex nA IIC T4 Gc, Ex tc IIIC T135 degC Dc
- Marcado cFMus: Clase I, División 2, Grupos A, B, C, D; Clase I, Zona 2, AEx ec IIC T4 Gc
- Normas EMC: EN 61000-6-2 (inmunidad), EN 61000-6-4 (emisión)
- Resistencia a vibraciones y choques: cumple con EN 60068-2-6 / EN 60068-2-27
