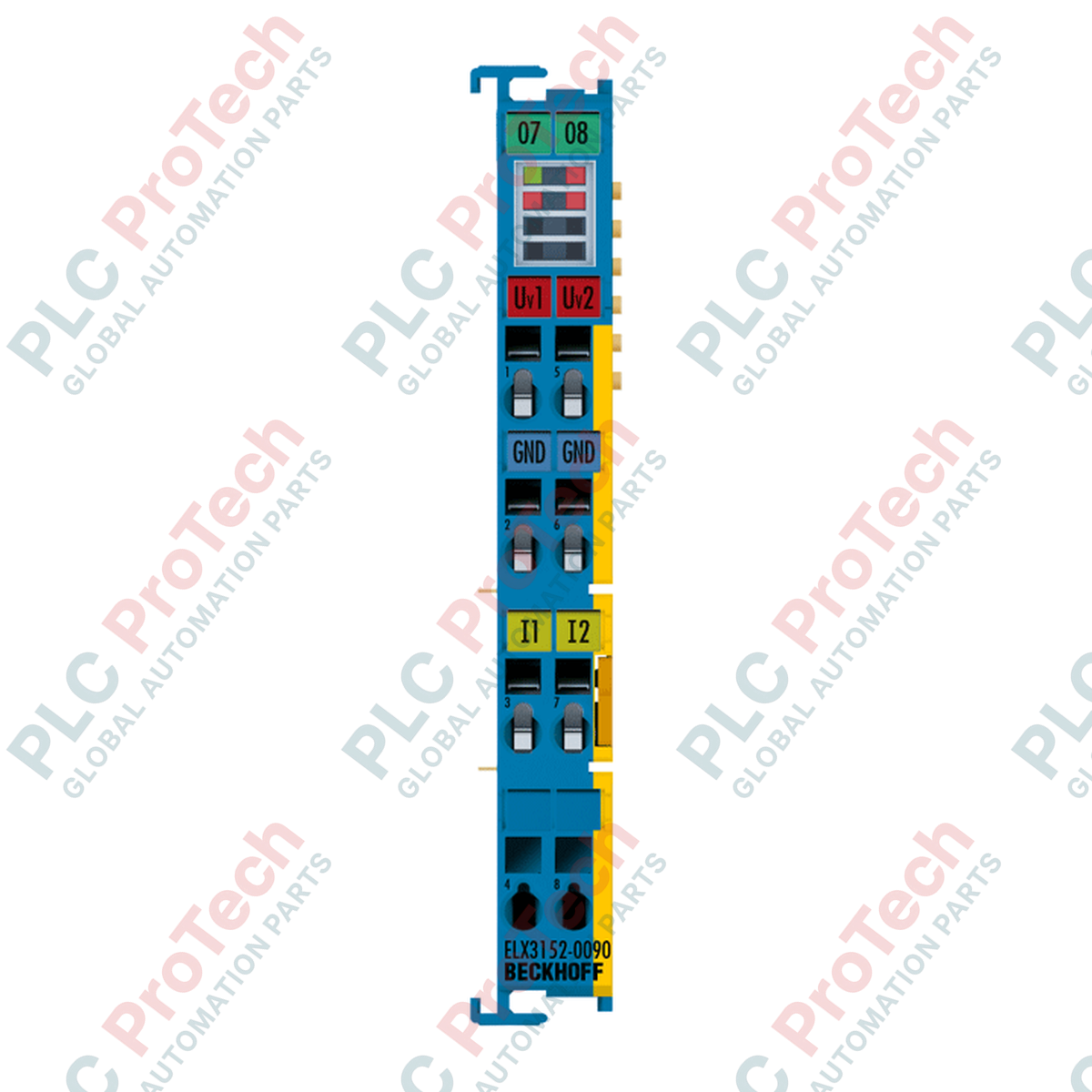

Terminal EtherCAT BECKHOFF ELX3152-0090

SKU ELX3152-0090

En stock

Garantía de 12 meses
Devolución gratuita en 30 días

Fabricante: BECKHOFF
Número de producto: ELX3152-0090
Origen Alemania
Tipo de producto: Terminales EtherCAT
Pago: Transferencia bancaria, Western Union
Peso: 0.06 kg
Dimensiones: 12 mm x 100 mm x 68 mm
Puerto de envío: Xiamen
Garantía: 12 meses

Descripción del producto

Descripción

Diseñado para dirigir mediciones analógicas de alta precisión en entornos peligrosos, el ELX3152-0090 es un terminal de entrada analógica con seguridad intrínseca para la integración directa de dispositivos de campo de zonas con riesgo de explosión 0/20. Esta interfaz asimétrica de 2 canales procesa señales de corriente estándar de 0/4 a 20 mA con una resolución de 16 bits. Integrado con la tecnología TwinSAFE SC (canal único), el terminal permite analizar y utilizar señales de apoyo a la seguridad en sistemas de control industriales estándar, ampliando la profundidad del diagnóstico y la seguridad del proceso en arquitecturas de control complejas.

Características

Conexión directa de dispositivos de campo con seguridad intrínseca de las zonas 0/20 y 1/21.
Dos canales de entrada analógica independientes y asimétricos compatibles con señales de 0 a 20 mA y de 4 a 20 mA.
Capacidad TwinSAFE SC para integrar funciones de supervisión de apoyo a la seguridad.
Representación de alta resolución de 16 bits para una supervisión muy precisa de los instrumentos de campo.
Admite Distributed Clocks (DC) para una adquisición de datos de proceso EtherCAT altamente sincronizada y precisa.
Opciones avanzadas de procesamiento interno, incluidos filtros digitales FIR/IIR activables.
Cumplimiento de diagnóstico con las especificaciones de límites de sensores NE43 de NAMUR.

Aplicaciones

Instalaciones de extracción, procesamiento y refinado de petróleo y gas.
Plantas de procesos químicos y petroquímicos que requieren seguridad intrínseca (Ex i).
Instalaciones industriales de tratamiento de aguas residuales con atmósferas de gases explosivos.
Líneas de procesamiento farmacéutico que gestionan sustancias volátiles.

Especificaciones técnicas

Fabricante	BECKHOFF
Número de pieza / modelo	ELX3152-0090
Tipo de producto	Terminal EtherCAT (Ex i, TwinSAFE SC)
Número de entradas	2 (asimétrica)
Rango de corriente de señal	0/4...20 mA
Tecnología de conexión	2- or 3-wire (default: 3-wire)
De 2 o 3 hilos (predeterminado: 3 hilos)	16 bits (incluido el signo)
Error de medición	< +/-0,3 % (con respecto al valor de escala completa)
Resistencia de medición interna	típ. 100 Ohm
Frecuencia límite del filtro de entrada	5 kHz
Tiempo de conversión	típ. 1 ms
Tensión de alimentación de la electrónica	24 V DC (a través de los contactos de alimentación, alimentado por ELX9560)
Consumo de corriente (contactos de alimentación)	típ. 10 mA + carga
Consumo de corriente (E-bus)	típ. 85 mA
Relojes distribuidos (DC)	Sí
Temperatura de funcionamiento	-25 a +60 degC
Temperatura de almacenamiento	-40 a +85 degC
Humedad relativa	95 %, sin condensación
Peso	aprox. 60 g
Dimensiones (W x H x D)	12 mm x 100 mm x 68 mm
Material de la carcasa	Policarbonato

Conexiones e interfaces

Propiedad de conexión	Especificación / sección del cable
Tipo de cableado	Cable sólido, cable trenzado o cable con puntera (accionado por resorte)
Conductor sólido (s)	0,08 a 2,5 mm² (AWG 28...14)
Conductor trenzado (st)	0,08 a 2,5 mm² (AWG 28...14)
Conductor flexible con puntera (f)	0,14 a 1,5 mm² (AWG 26...16)
Longitud de pelado	8 a 9 mm
Contactos de alimentación	2 contactos de cuchilla/resorte

Directrices de instalación

Monte firmemente el terminal en un riel DIN estándar de 35 mm conforme a EN 60715 utilizando el mecanismo de bloqueo.
Asegúrese de que los módulos de terminales adyacentes estén bloqueados mediante las conexiones integradas de doble ranura y alojamiento para llave.
Alimente el terminal exclusivamente mediante un módulo de alimentación ELX9560 certificado para cumplir todas las normas de aislamiento eléctrico de seguridad intrínseca.
Asegúrese de que haya un espaciado y una ventilación adecuados dentro del conjunto de terminales, tal como establecen las normativas de clasificación de zonas peligrosas.

Conformidad y certificaciones

CE, UL
ATEX: II 3(1)G Ex ec [ia Ga] IIC T4 Gc, II (1)D [Ex ia Da] IIIC, I (M1) [Ex ia Ma] I
IECEx: Ex ec [ia Ga] IIC T4 Gc, [Ex ia Da] IIIC, [Ex ia Ma] I
cFMus: AIS Clase I, II, III, División 1, Grupos A-G; Clase I, División 2, Grupos A-D; Clase I, Zona 2, AEx ec [ia Ga] IIC T4 Gc

Envío y devoluciones

Envío express mundial

Entrega estándar: 4–6 días hábiles vía DHL, FedEx y UPS.
Despacho express: mismo día para pedidos en stock antes de las 14:00 (GMT+8).
Cobertura mundial: más de 150 países.

Devoluciones y garantía

Garantía de 30 días: devoluciones aceptadas para productos en stock en embalaje original sellado.
Garantía de 12 meses: cada componente industrial con garantía técnica.

Preguntas frecuentes

¿Cuál es la función principal del Beckhoff ELX3152-0090?

El Beckhoff ELX3152-0090 es un terminal EtherCAT de entrada analógica de 2 canales que permite la medición directa de bucles de corriente de 0/4 a 20 mA provenientes de sensores intrínsecamente seguros (Ex i) ubicados en áreas peligrosas Zona 0/20 y Zona 1/21.

¿Qué es la tecnología TwinSAFE SC y cómo se utiliza en este módulo?

La tecnología TwinSAFE SC (Single Channel) permite que los valores analógicos de proceso de terminales estándar como el ELX3152-0090 estén disponibles para redes relacionadas con la seguridad (TwinSAFE) para funciones auxiliares de seguridad, sin requerir hardware dedicado y certificado exclusivamente para seguridad.

¿Qué fuente de alimentación se requiere para el terminal ELX3152-0090?

El terminal requiere una alimentación de 24 V CC suministrada a través de los contactos de alimentación desde un terminal de fuente de alimentación ELX9560. Esto garantiza el cumplimiento de las normativas de barreras intrínsecamente seguras y el aislamiento adecuado de la señal.
