Descripción

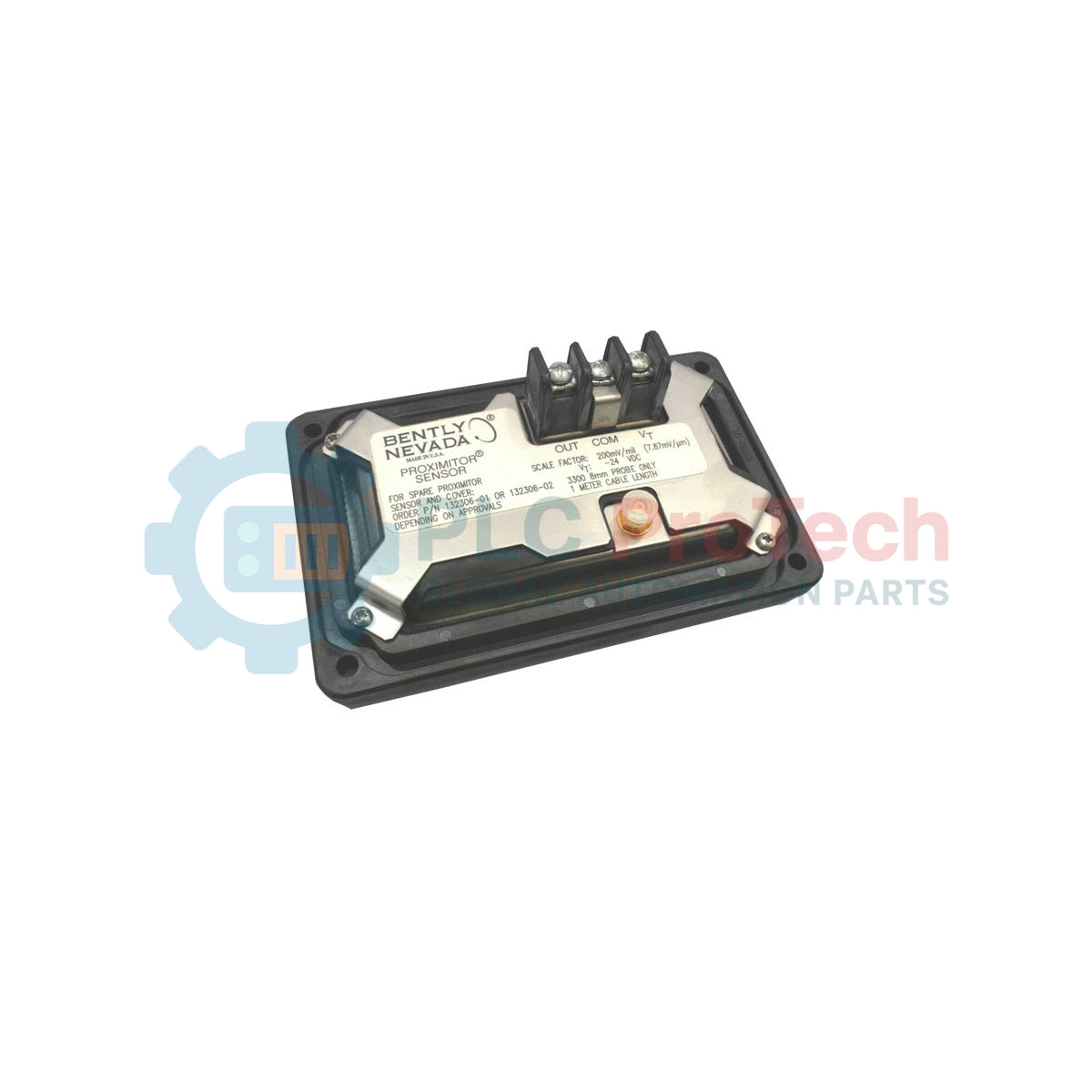

La función principal del Bently Nevada 132306-02 es acondicionar señales de corrientes parásitas de alta frecuencia para sistemas de protección de maquinaria industrial. Se trata de un sensor Proximitor de repuesto de alta resistencia, diseñado con una tapa protectora integrada para la carcasa. Esta unidad especializada actúa como interfaz entre las sondas de proximidad y los sistemas de monitoreo, y convierte el movimiento físico del eje en salidas de tensión fiables. Para garantizar la viabilidad operativa a largo plazo, los ingenieros de sistemas deben tener en cuenta que este modelo heredado específico ha sido sustituido oficialmente por el kit de actualización 178850-00.
Características
- Tapa integrada de alta resistencia que brinda una protección superior contra impactos mecánicos y contaminantes en el aire.
- Robusta construcción en aleación fundida, adecuada para su uso en entornos petroquímicos y de generación de energía con altos niveles de vibración.
- Modulación precisa de la señal que convierte la distancia entre la sonda y el objetivo en una tensión analógica exacta.
- Bloques de terminales estandarizados para conexiones de campo seguras y de baja resistencia.
Aplicaciones
- Monitoreo de la vibración radial del eje y la posición axial de turbinas de vapor.
- Seguimiento del desgaste del cojinete de empuje de compresores centrífugos.
- Análisis del movimiento dinámico de los ejes de entrada y salida de grandes cajas de engranajes industriales.
- Monitoreo de vibraciones de la carcasa de cojinetes de generadores hidroeléctricos.
Información sobre pedidos y ciclo de vida
| Parámetro |
Detalles |
| Estado del producto |
Pieza de repuesto heredada / antigua |
| Reemplazo recomendado |
Kit de actualización 178850-00 |
| Accesorios incluidos |
Tapa protectora de la carcasa |
Especificaciones técnicas
| Especificación |
Valor |
| Fabricante |
Bently Nevada |
| Número de pieza |
132306-02 |
| Tipo de dispositivo |
Sensor Proximitor de repuesto y tapa de la carcasa |
| Material de la carcasa |
Aluminio fundido / aleación fundida |
| Peso de envío (calculado) |
10.0 kg (22.0 lbs) (correspondiente al conjunto completo de la carcasa protectora) |
| País de origen |
Estados Unidos |
Conocimientos empíricos de ingeniería
Modelos alternativos y compatibilidad
El 132306-02 está diseñado para sistemas de sondas de proximidad anteriores. Al actualizar una instalación, la transición al kit de actualización 178850-00 garantiza la compatibilidad con los bastidores modernos de monitorización de vibraciones de la serie 3500 y mejora el rechazo del ruido electromagnético. Verifique siempre la curva de calibración del sistema (normalmente 200 mV/mil o 7,87 V/mm) al sustituir sensores antiguos.
Errores de aplicación y notas de ingeniería
En zonas húmedas o sujetas a lavado, los ciclos térmicos dentro de las carcasas metálicas selladas pueden provocar condensación de humedad interna. Asegúrese de que los respiraderos o tapones de drenaje de la base de la carcasa funcionen correctamente y estén orientados hacia abajo. Evite tender cables de CA de alta tensión por el mismo conducto que las señales de CC de baja tensión del sensor para prevenir interferencias en la señal.
Consejos para la puesta en servicio y el cableado
Al conectar los cables coaxiales de la sonda, no apriete en exceso los conectores coaxiales subminiatura, ya que podría aplastarse la capa dieléctrica y producirse una deriva de la señal. Utilice una llave dinamométrica calibrada y diseñada específicamente para conexiones coaxiales de tipo RF. Asegúrese de conectar a tierra la carcasa al punto de tierra local de instrumentación de la planta para aislar el sensor de los bucles de tierra parásitos.
Directrices de instalación
ADVERTENCIA CRÍTICA:
Aísle y desconecte todas las fuentes de alimentación conectadas a la carcasa del transmisor y al bastidor de monitorización antes de retirar la tapa. Trabajar en sistemas energizados en zonas peligrosas puede inflamar atmósferas inflamables y dañar permanentemente los componentes internos de estado sólido.
1
Fije firmemente el conjunto de la carcasa a un soporte estructural rígido y aislado de las vibraciones, cerca del lugar de instalación de la sonda de proximidad.
2
Pase el cableado del lado de campo por las entradas de conducto designadas y utilice prensaestopas estancos a líquidos aprobados para conservar el grado de protección de la carcasa.
3
Conecte los cables de entrada de la sonda a los terminales del proximitor, asegurándose de mantener estrictamente la polaridad y la continuidad del blindaje, sin crear bucles de tierra.
4
Asiente correctamente la tapa de la carcasa sobre la junta y apriete los pernos de la tapa al par especificado para evitar la entrada de agentes externos.
