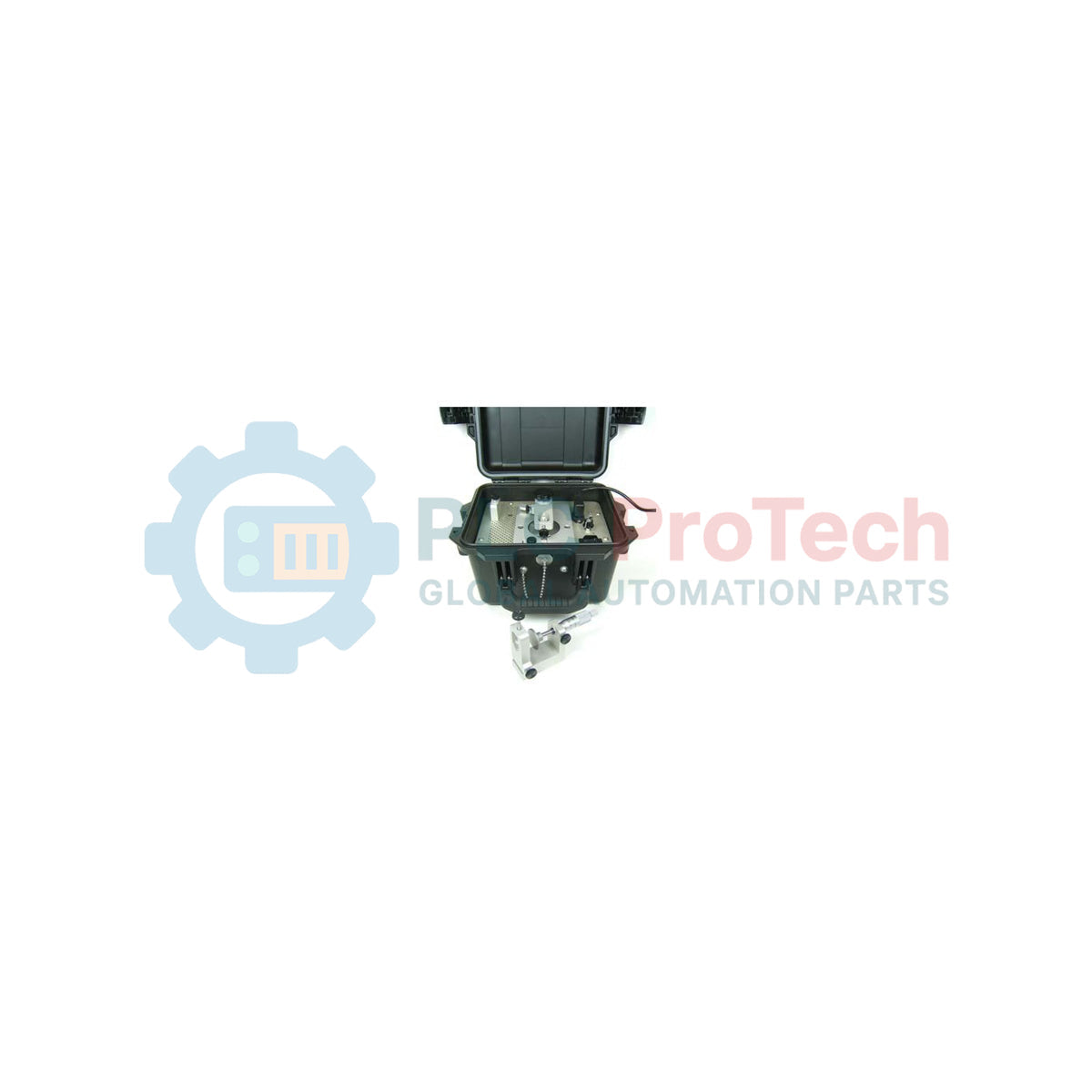

Diseñado para la verificación y calibración en campo de alta fiabilidad de sistemas de transductores de proximidad, el Bently Nevada 177314-01 funciona como un simulador mecánico accionado por aire que reproduce el movimiento estático y dinámico de un eje. Este instrumento de calibración utiliza un suministro de aire comprimido para accionar su motor interno, lo que lo convierte en una opción intrínsecamente más segura para ubicaciones peligrosas donde la energía eléctrica está restringida o prohibida. Equipado con un micrómetro de escala en unidades inglesas calibrado en mils, permite a los ingenieros en campo trazar con precisión las curvas de calibración de las sondas de proximidad (voltaje frente a separación) y verificar el rendimiento eléctrico de los lazos de monitorización de vibraciones antes de la puesta en servicio o después de las paradas de mantenimiento.
| Parámetro | Valor de especificación |
|---|---|
| Fabricante | Bently Nevada |
| Número de modelo / SKU | 177314-01 |
| Variante del instrumento | TK-3g accionado por aire |
| Unidades de calibración de la escala | Inglés (mils / milésimas de pulgada) |
| Presión máxima de suministro de aire | 90 psi (6,2 bar) como máximo |
| Rango de velocidad operativa | De 0 a 5000 cpm (ciclos por minuto) +/- 1000 cpm |
| Grado de protección de la carcasa ambiental | IP54 (cuando la tapa protectora está cerrada) |
| Rango de temperatura de funcionamiento | 0 °C a 54 °C (32 °F a 130 °F) |
| Rango de temperatura de almacenamiento | -18 °C a 65 °C (0 °F a 150 °F) |
| Humedad relativa | 95 % de humedad sin condensación |
| Dimensiones físicas (alto x ancho x fondo) | 19,5 cm x 29,9 cm x 24,8 cm |
| Peso neto del instrumento | 5,22 kg |
| Peso de envío (calculado) | 8,00 kg |
| País de origen | Estados Unidos (EE. UU.) |
| Componente del puerto o interfaz | Descripción funcional y regla de conexión |
|---|---|
| Puerto de entrada neumática | Racor estándar de conexión rápida para suministro de aire regulado, limpio y seco (límite máximo de 90 psi). |
| Válvula de control de aguja | Regulador manual del flujo de aire utilizado para variar la velocidad de rotación de la placa oscilante dinámica (de 0 a 5000 cpm). |
| Soporte de montaje para sonda de proximidad | Dispositivo mecánico ajustable que posiciona la sonda directamente sobre la placa oscilante objetivo o el husillo micrométrico. |
El modelo neumático 177314-01 TK-3g es la alternativa operativa directa al modelo eléctrico TK-3e. Mientras que el TK-3e requiere tensión de CA local, lo que plantea problemas de seguridad eléctrica en áreas peligrosas, el 177314-01 funciona completamente con aire presurizado. Ambos sistemas utilizan adaptadores físicos idénticos para sujetar sondas de proximidad Bently Nevada 3300 XL y de la serie 7200. Asegúrese de que coincida con los procedimientos de calibración estándar de su planta: esta unidad utiliza incrementos de medición ingleses (mils); si su instalación trabaja con dimensiones métricas, debe seleccionarse la variante métrica del TK-3g.
Un problema importante detectado en campo con los calibradores neumáticos es la contaminación del suministro de aire. La humedad, el aceite o las partículas presentes en la línea de suministro de aire deteriorarán el motor neumático interno con el tiempo, lo que provocará velocidades de rotación erráticas o el agarrotamiento prematuro del husillo. Instale siempre un filtro regulador en línea de partículas y humedad de 5 micras antes de conectar el suministro de aire a la unidad. Además, superar el umbral de 90 psi puede causar una velocidad excesiva grave de la placa oscilante dinámica, lo que provocaría desgaste de los rodamientos mecánicos y una posible desalineación del disco objetivo.
Al realizar una comprobación de calibración estática, monte la sonda de proximidad perpendicularmente a la cara del micrómetro. Apriete firmemente el collarín del soporte de la sonda, pero no lo apriete en exceso, ya que esto puede deformar el manguito de la sonda y provocar lecturas de voltaje falsas. Al trazar la curva, avance el micrómetro en incrementos de 10 milésimas (0,010 pulgadas) y registre el voltaje de separación de CC correspondiente del sensor proximitor. Para obtener resultados de alta precisión, verifique que el material del disco objetivo del TK-3g coincida con el material objetivo de su maquinaria operativa (normalmente acero AISI 4140) para evitar desviaciones de calibración inducidas por el material.
ADVERTENCIA CRÍTICA:
No exceda una presión de suministro de aire de 90 psi. Asegúrese de que la línea de aire esté completamente despresurizada y purgada hasta 0 psi antes de conectar o desconectar accesorios neumáticos. Mantenga los dedos y la ropa suelta alejados del conjunto giratorio del disco de bamboleo dinámico mientras el suministro de aire esté activo para evitar lesiones físicas graves.
