Descripción

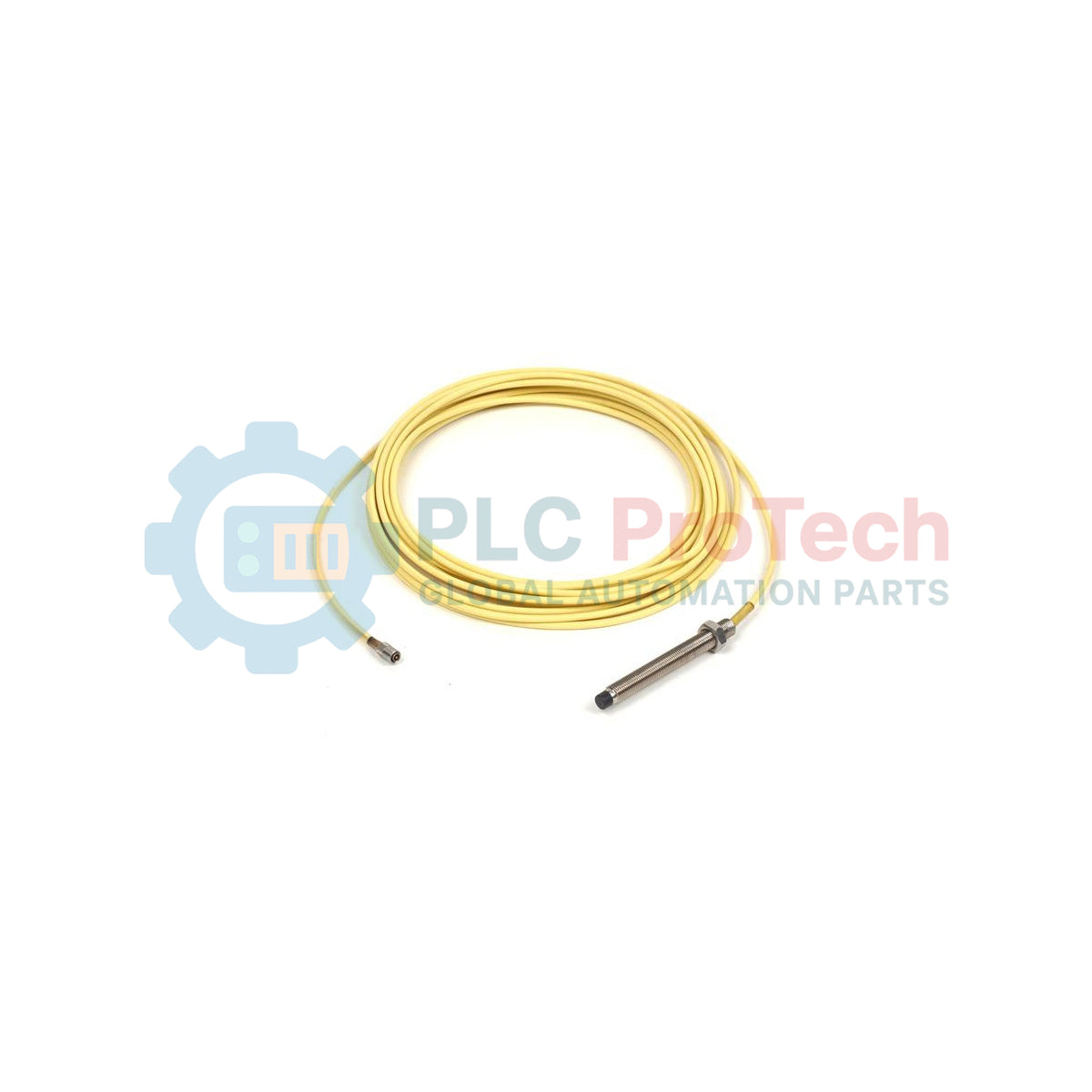

Diseñado para mediciones de desplazamiento y vibración sin contacto de alta precisión, el 21504-012-028-10-02 representa una solución industrial confiable para supervisar maquinaria rotativa crítica. Esta sonda de proximidad de 8 mm funciona como parte de un sistema clásico de transductor de corrientes parásitas y proporciona datos continuos sobre el movimiento dinámico del eje a los sistemas de protección de maquinaria.

La configuración del sensor cuenta con un cuerpo roscado estándar de 3/8-24, con una sección sin rosca de 1.2 pulgadas y una longitud total de la carcasa de 2.8 pulgadas. Incluye un cable coaxial integrado de 1.0 metro terminado en un conector coaxial macho miniatura, diseñado para conectarse perfectamente con cables de extensión estándar y sensores Proximitor. Fabricada para soportar entornos industriales exigentes, esta sonda proporciona una calibración uniforme y lineal en todo su rango de medición activo.

Características

• Diámetro estándar de 8 mm en la punta de la sonda para mediciones en maquinaria industrial.
• Cuerpo de carcasa roscado reforzado de 3/8-24 UNF-2A.
• Opción de longitud de carcasa sin rosca de 1.2 pulgadas para un ajuste preciso de la distancia de montaje.
• Longitud total de la carcasa de 2.8 pulgadas, adecuada para perfiles de carcasa de máquinas estándar.
• Cable coaxial flexible de 1.0 metro con conector macho miniatura.
• Configuración de cable sin armadura, optimizada para el tendido en conductos estructurados.

Aplicaciones

• Supervisión de la vibración y la posición axial de ejes en turbinas de vapor y gas.
• Detección del desplazamiento radial en compresores y expansores industriales.
• Análisis del movimiento dinámico del eje de bombas de alimentación de calderas.
• Supervisión del cojinete de empuje y del espesor de la película de aceite en generadores hidroeléctricos.

Especificaciones técnicas

Conexiones e interfaces

Directrices de instalación

• Enganche de la rosca y montaje: Apriete manualmente la sonda en el orificio de montaje roscado y, después, fíjela firmemente con una contratuerca una vez calibrada la distancia del entrehierro. No supere los valores de par de apriete estándar para componentes de latón o acero inoxidable de 3/8-24.
• Calibración del entrehierro del objetivo: Ajuste el entrehierro eléctrico utilizando un voltímetro digital conectado a la salida del Proximitor. Calibre el punto central del rango lineal (normalmente una tensión de polarización de -10 Vcc a -12 Vcc, que representa un entrehierro aproximado de 40 a 50 milésimas de pulgada).
• Espacio lateral: Mantenga un diámetro mínimo de contrataladro y una separación lateral respecto a las piezas metálicas conductoras circundantes para evitar interferencias de visión lateral y errores de calibración.
• Protección del cable: Tienda el cable coaxial a través de un conducto flexible o fíjelo con abrazaderas para evitar oscilaciones, aplastamientos o un desgaste mecánico excesivo en áreas sometidas a altas vibraciones.
