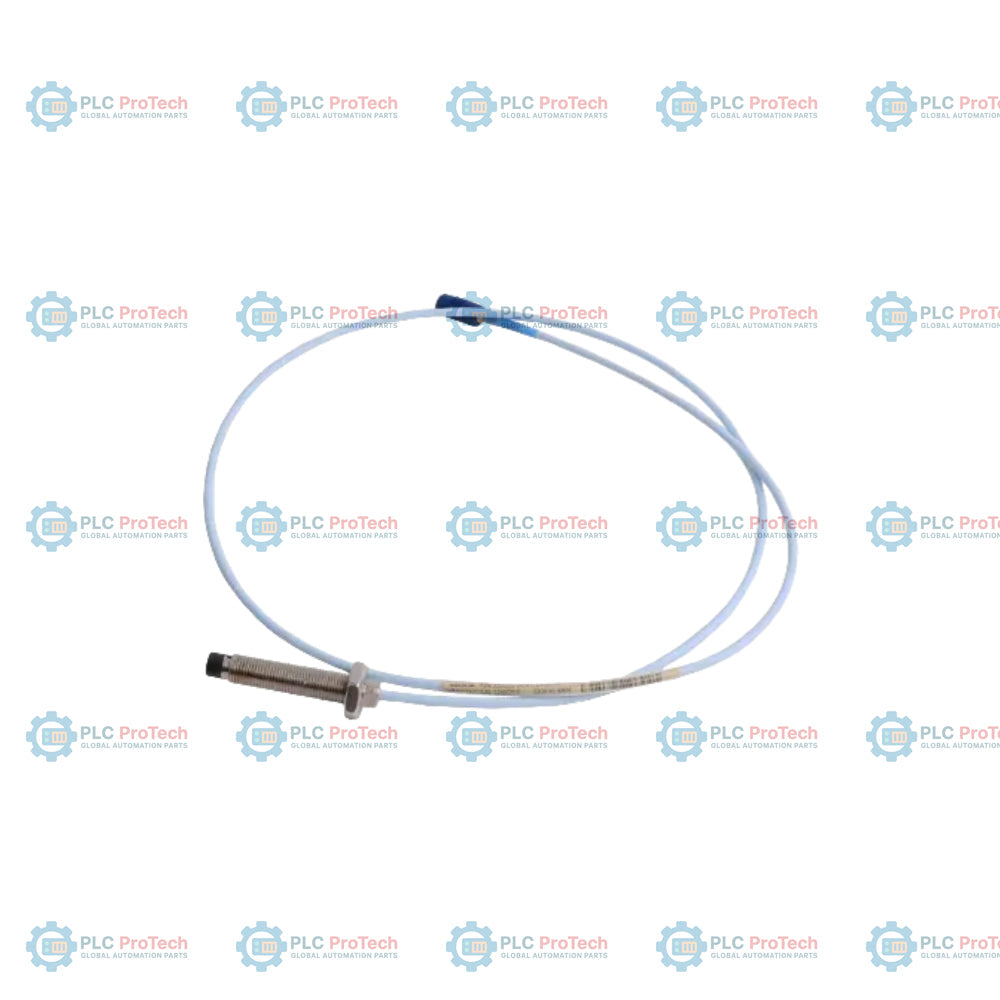

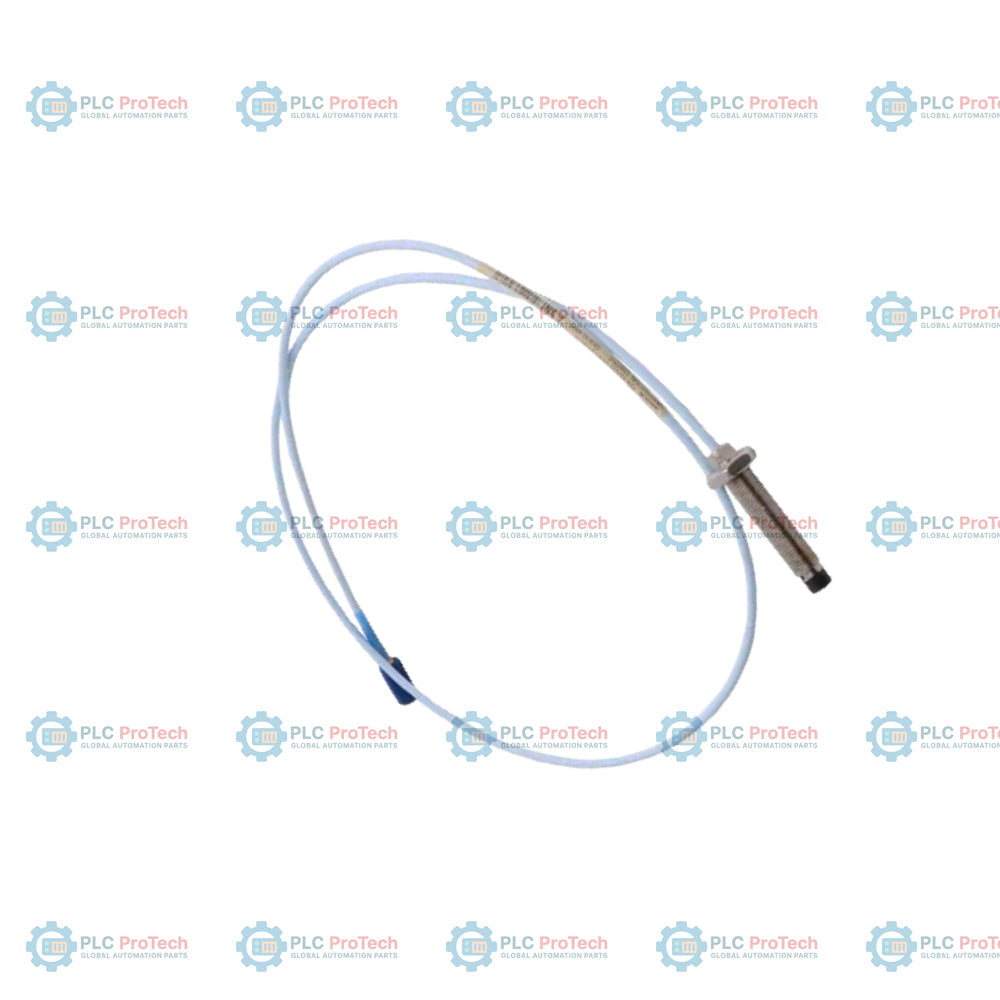

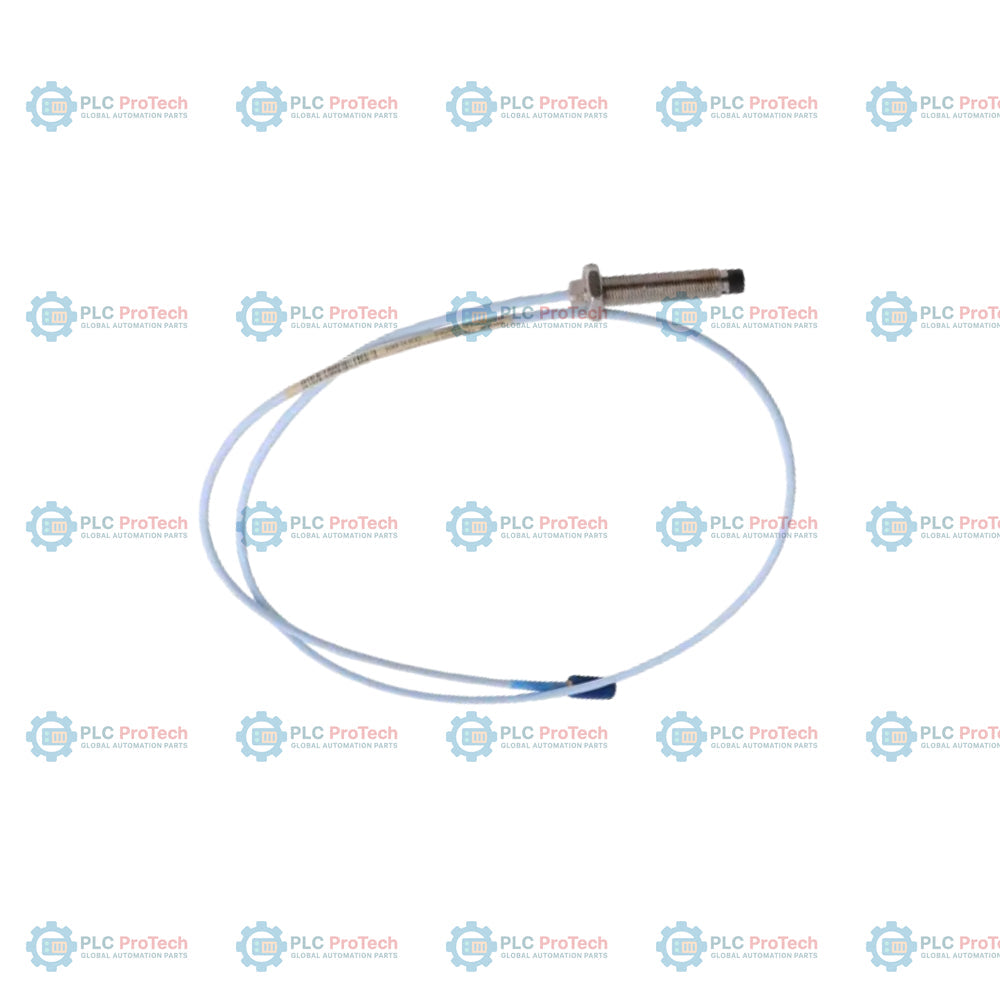

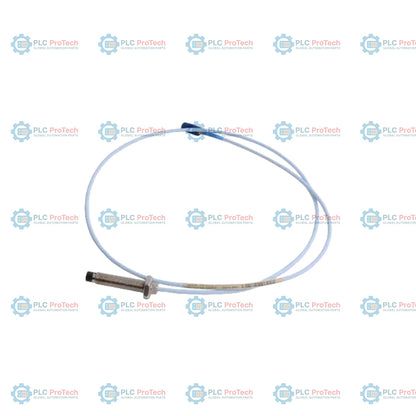

Bently Nevada 330103-00-15-10-02-00 Sonda de proximidad de 8 mm 3300 XL

Descripción

330103-00-15-10-02-00 especifica una configuración de rosca métrica de la sonda de proximidad 3300 XL de 8 mm, definida por un cuerpo roscado M10 x 1 con 0 mm de longitud de carcasa sin rosca (Opción 00) y una longitud total de carcasa de 150 mm (Opción 15). Este sensor de corrientes parásitas sin armadura está equipado con un cable de 1.0 m de longitud total (Opción 10), terminado con un conector coaxial miniatura ClickLoc (Opción 02), y no cuenta con aprobaciones para áreas peligrosas (Opción 00).

A diferencia de las variantes con armadura o de las configuraciones con protectores de conector preinstalados, esta sonda coaxial estándar sin armadura simplifica el tendido a través de conduits métricos y placas de montaje. Funciona dentro de un sistema completo de transductor 3300 XL de 8 mm, combinándose con un cable de extensión estándar y un sensor Proximitor para proporcionar una salida de voltaje continua que representa la vibración dinámica del eje o la posición axial estática en maquinaria con cojinetes de película fluida.

Características

• Cuerpo roscado métrico M10 x 1 para montaje directo en carcasas de maquinaria con roscas métricas.
• La longitud sin rosca de 0 mm (carcasa completamente roscada) permite ajustar al máximo la profundidad de la rosca durante la instalación.
• La longitud total de la carcasa de 150 mm permite un gran alcance para espacios internos de la maquinaria.
• La longitud total estándar del cable de 1.0 metro está diseñada para combinarse con un cable de extensión estándar de 8.0 metros, para un sistema con una longitud total de 9.0 metros.
• El conector coaxial miniatura ClickLoc estándar proporciona una conexión mecánica segura con confirmación táctil positiva.
• El cable triaxial estándar, con aislamiento de FEP duradero, tiene un diámetro exterior de 3.68 mm y es resistente a aceites corrosivos.
• La punta de la sonda de 8.0 mm de diámetro admite un rango lineal estándar de 2.0 mm (80 mils).
• Amplio rango de temperatura de funcionamiento, de -52 degC a +177 degC, para condiciones de proceso a alta temperatura.

Aplicaciones

Esta sonda de proximidad se utiliza para realizar mediciones sin contacto del desplazamiento del eje en equipos industriales críticos, incluidos:

• Monitoreo de la posición axial del rotor y de la vibración dinámica en turbinas industriales de vapor y gas.
• Análisis de vibración del eje y posición de empuje de compresores centrífugos.
• Detección de vibración radial y velocidad del eje de cajas de engranajes de alta velocidad.
• Rendimiento de cojinetes de película fluida y sistemas de protección de maquinaria.
• Aplicaciones de referencia Keyphasor y medición de velocidad de rotación.

Información para pedidos

Especificaciones técnicas

Conexiones e interfaces

Directrices de instalación

La instalación mecánica correcta de la sonda es esencial para garantizar la precisión de las mediciones:

• Monte firmemente la sonda en un soporte rígido o en la pared de la máquina para evitar que las vibraciones del conjunto de montaje distorsionen las lecturas de desplazamiento del eje.
• Mantenga una profundidad mínima de acoplamiento de rosca de 15 mm para la rosca M10 x 1 a fin de evitar daños físicos o conexiones flojas durante el funcionamiento de la máquina.
• Asegúrese de que la punta de la sonda tenga un espacio libre de al menos 3 diámetros de punta de sonda (24 mm) respecto de cualquier metal circundante del lado del objetivo para evitar interferencias eléctricas y errores de calibración.
• Ajuste la separación inicial de la sonda a aproximadamente 1.27 mm (50 mils) para establecer un punto medio eléctrico adecuado de -10 Vdc al conectarla al sensor Proximitor.
• Tienda el cable con radios de curvatura adecuados (mínimo 25 mm) y fíjelo para evitar rozaduras o esfuerzos físicos en el conector ClickLoc.
• Utilice alambre de seguridad a través de los orificios pretaladrados de la tuerca de bloqueo para mantener el par de apriete en condiciones de alta vibración.

Conformidad y certificaciones

Esta configuración (Opción 00) no incluye homologaciones para áreas peligrosas. Cumple las directivas generales CE para maquinaria industrial y compatibilidad electromagnética cuando se integra en un sistema de monitorización Bently Nevada conforme.
