Bently Nevada

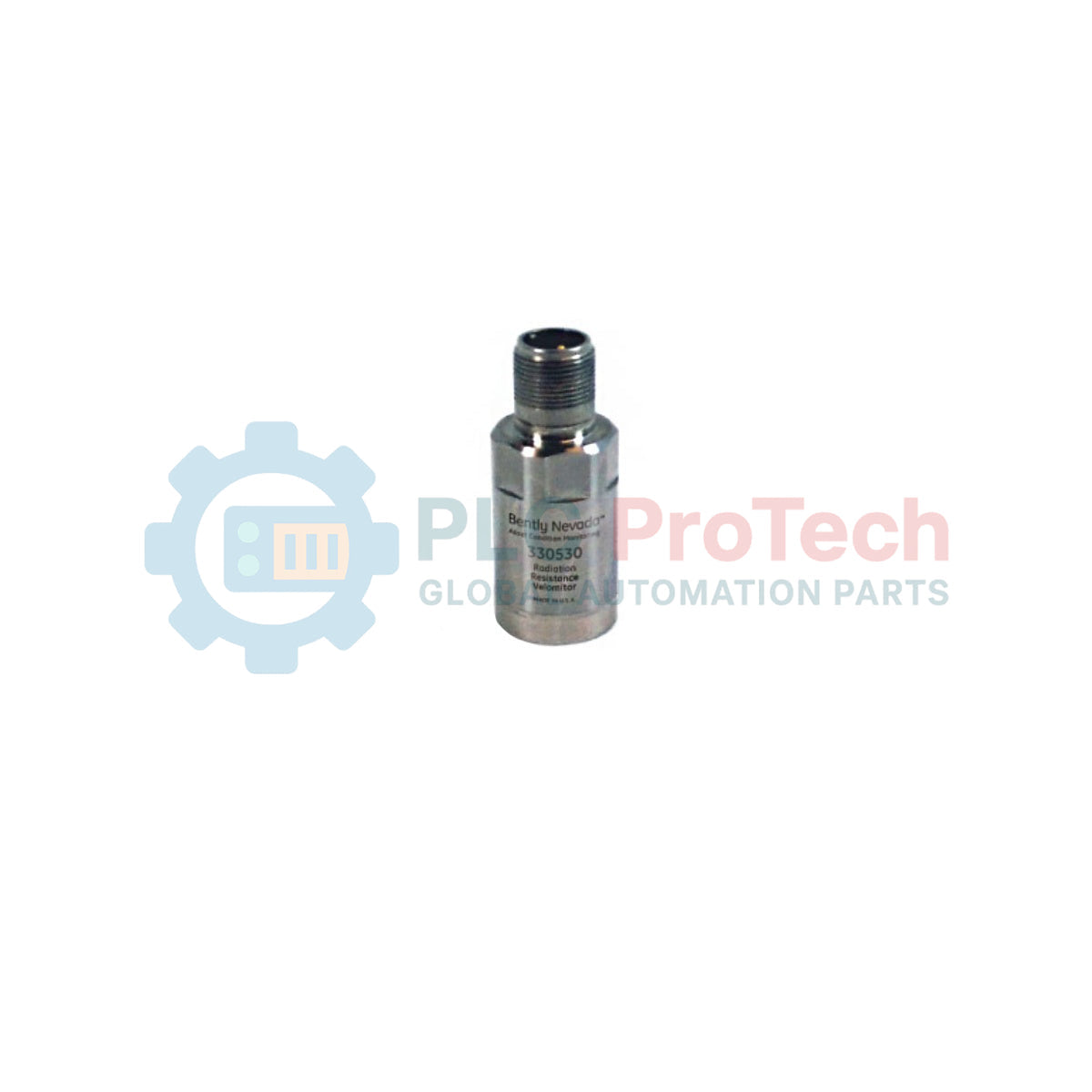

Bently Nevada 330530-01 sensor Velomitor resistente a la radiación

SKU 330530-01

En stock
  • Garantía de 12 meses
  • Devolución gratuita en 30 días
  • Fabricante: Bently Nevada
  • Número de producto: 330530-01
  • Origen Estados Unidos
  • Tipo de producto: Sensores de vibración
  • Pago: Transferencia bancaria, Western Union
  • Peso: 0.32 kg
  • Puerto de envío: Xiamen
  • Garantía: 12 meses

Tags

Cantidad

Descripción del producto

Descripción

La protección y el diagnóstico de maquinaria en zonas con radiación ionizante se logran mediante el Bently Nevada 330530-01. Este sensor de velocidad especializado integra un elemento sensor piezoeléctrico con componentes electrónicos internos de estado sólido diseñados para resistir la degradación inducida por la radiación. Al convertir la aceleración de la carcasa en una salida de tensión limpia y de baja impedancia directamente proporcional a la velocidad de vibración, el 330530-01 permite la supervisión continua de la seguridad y el funcionamiento de bombas, ventiladores y turbinas críticos en zonas donde los sensores de vibración estándar fallan.

Características

  • Componentes internos endurecidos contra la radiación: Componentes de estado sólido de formulación especial diseñados para soportar la exposición acumulativa a la radiación gamma.
  • Integración piezoeléctrica: El circuito interno integra la señal de aceleración nativa en una salida de velocidad, lo que reduce la susceptibilidad al ruido en tendidos de cable largos.
  • Sellado hermético robusto: Construido con una carcasa de acero inoxidable 316L y un conector superior hermético de 2 pines para resistir la humedad y los elementos atmosféricos corrosivos.
  • Blindaje electrostático: Un blindaje de Faraday interno aísla el elemento sensor y los circuitos de las interferencias electromagnéticas (EMI) intensas.
  • Amplio rango de frecuencia: La placa base está ajustada para captar tanto el desequilibrio de baja frecuencia como las resonancias estructurales de alta frecuencia.

Aplicaciones

  • Supervisión de bombas de refrigerante primario y de recirculación en centrales de generación de energía nuclear.
  • Sistemas de tratamiento de aire, refrigeración y ventiladores de extracción del edificio de contención.
  • Seguimiento de vibraciones en bombas de alimentación de generadores de vapor y bombas de inyección de alta presión.
  • Supervisión diagnóstica estructural y rotativa en instalaciones de procesamiento de materiales radiactivos.

Especificaciones técnicas

Parámetro Valor de especificación
Fabricante Bently Nevada
Modelo / número de pieza 330530-01
Tipo de sensor Velocímetro resistente a la radiación
Sensibilidad 3.94 mV/mm/s (100 mV/in/s) ±5 % a 100 Hz
Rango de frecuencia 4.5 Hz a 2.0 kHz (270 a 120,000 cpm) ±3.0 dB
Rango de velocidad (máximo) 1270 mm/s (50 in/s) máximo
Temperatura de funcionamiento -54 °C a +121 °C (-65 °F a +250 °F)
Material de la carcasa Acero inoxidable 316L
Tipo de conector Conector hermético MIL-C-5015 de 2 pines
Par máximo de montaje 4.5 N-m (40 in-lb)
País de origen EE. UU.
Peso de envío (calculado) 0.70 kg

Conexiones e interfaces

Pin del conector Asignación de señal / circuito
Pin A Señal positiva (+) / Salida de tensión de polarización
Pin B Retorno de señal (-) / Referencia de tierra común

Modelos alternativos y compatibilidad

El 330530-01 es física y eléctricamente compatible como sustituto directo con los perfiles de montaje estándar 330500, lo que permite actualizaciones en caliente en maquinaria reubicada o reasignada para servicios de contención radiológica. Se conecta directamente a los monitores sísmicos Proximitor Bently Nevada 3500/42M y a los monitores de uso general 1900/65A sin requerir modificaciones del firmware, siempre que el canal del monitor esté configurado para una entrada de sensor estándar de 100 mV/in/s (3,94 mV/mm/s).

Errores de aplicación y notas de ingeniería

Aunque el amplificador interno está diseñado para resistir dosis acumuladas de radiación ionizante, una exposición prolongada que supere los límites estructurales especificados acabará provocando una deriva de la tensión de polarización. Los ingenieros del sistema deben supervisar periódicamente la tensión de polarización de CC en el terminal de diagnóstico del bastidor Bently Nevada 3500. Una tensión de polarización cambiante suele indicar el inicio de la fatiga por radiación en la unión semiconductora. Asegúrese de que las fluctuaciones de temperatura no superen +121 degC, ya que la tensión térmica acelera la degradación del sello interno inducida por la radiación.

Consejos de puesta en servicio y cableado

Los cables de PVC y teflón estándar se degradan rápidamente al exponerse a la radiación, pierden resistencia de aislamiento e introducen un ruido de señal intenso. Utilice siempre cableado de aislamiento mineral (MI) resistente a la radiación o pares trenzados y apantallados con aislamiento de poliimida/ETFE (Tefzel). La puesta a tierra debe mantenerse estrictamente en el extremo del monitor/bastidor del bucle de cable. El blindaje debe permanecer completamente aislado y flotante en la carcasa del conector MIL-C-5015 del sensor para evitar que la corriente del bucle de tierra estructural corrompa las señales de vibración de baja frecuencia.

Directrices de instalación

ADVERTENCIA CRÍTICA: Desenergice y bloquee toda la maquinaria rotativa antes de comenzar la instalación. Asegúrese de que los responsables locales de seguridad radiológica (RSO) hayan inspeccionado el sitio y de que todas las actividades cumplan el protocolo de seguridad ALARA. No deje caer el sensor ni lo someta a golpes mecánicos superiores a 5000 g, ya que esto fracturaría los cristales piezoeléctricos internos y arruinaría permanentemente la calibración.
1

Prepare la superficie de montaje de la máquina. La superficie debe ser plana con una tolerancia máxima de 0,02 mm (0,001 in) y estar mecanizada con un acabado superficial de 0,8 micrómetros (32 microinches) Ra para garantizar una transferencia lineal de las vibraciones de alta frecuencia.

2

Aplique una capa muy ligera y ultrafina de grasa de acoplamiento de silicona o compuesto para roscas sobre la superficie plana de la base para eliminar los microscópicos espacios de aire entre el sensor y la carcasa de la máquina.

3

Enrosque el sensor en el orificio roscado. Use una llave dinamométrica calibrada para aplicar exactamente 4,5 N-m (40 in-lb) de par a la carcasa del sensor. No aplique un par excesivo, ya que esto provoca tensiones en la carcasa y deforma el conjunto interno del sensor.

4

Conecte el cable MIL-C-5015 de 2 pines resistente a la radiación. Asegúrese de que la conexión quede apretada a mano y, a continuación, envuélvala firmemente con cinta de alta temperatura autoamalgamante si se prevé exposición a humedad o salpicaduras.

Envío y devoluciones

Envío express mundial

  • Entrega estándar: 4–6 días hábiles vía DHL, FedEx y UPS.
  • Despacho express: mismo día para pedidos en stock antes de las 14:00 (GMT+8).
  • Cobertura mundial: más de 150 países.

Devoluciones y garantía

  • Garantía de 30 días: devoluciones aceptadas para productos en stock en embalaje original sellado.
  • Garantía de 12 meses: cada componente industrial con garantía técnica.
Preguntas frecuentes
¿Cuál es la diferencia principal entre el modelo 330530-01 y el modelo estándar 330500?
El 330530-01 cuenta con componentes internos de estado sólido endurecidos contra radiación y aislamiento diseñado específicamente para resistir la degradación por radiación ionizante, mientras que el 330500 estándar está destinado a aplicaciones industriales normales.
¿Con qué racks de monitoreo es compatible este sensor resistente a la radiación?
Es compatible directamente con el Monitor Sísmico Proximitor Bently Nevada 3500/42M y los monitores 1900/65A. Solo necesita configurar la sensibilidad del canal a 100 mV/in/s (3.94 mV/mm/s).
¿Qué tipo de cableado debe usarse con el 330530-01 dentro de zonas de contención?
Debe usar cableado tolerante a la radiación como poliimida, Tefzel (ETFE) o cableado mineral-aislado (MI). Las chaquetas estándar de PVC o poliuretano fallarán y causarán problemas de puesta a tierra de la señal.
¿Qué torque de montaje se recomienda para la instalación?
El sensor debe apretarse con un torque preciso de 4.5 N-m (40 in-lb). Exceder este límite puede deformar el sustrato interno del cristal piezoeléctrico y arruinar las características de respuesta en frecuencia del sensor.
