Fabricante: Bently Nevada
Número de producto: 330901-17-24-10-02-CN
País de origen:Estados Unidos
Tipo de producto: Sondas de proximidad
Pago: Transferencia bancaria, Western Union
Peso: 320g
Puerto de envío: Xiamen
Garantía: 12 meses

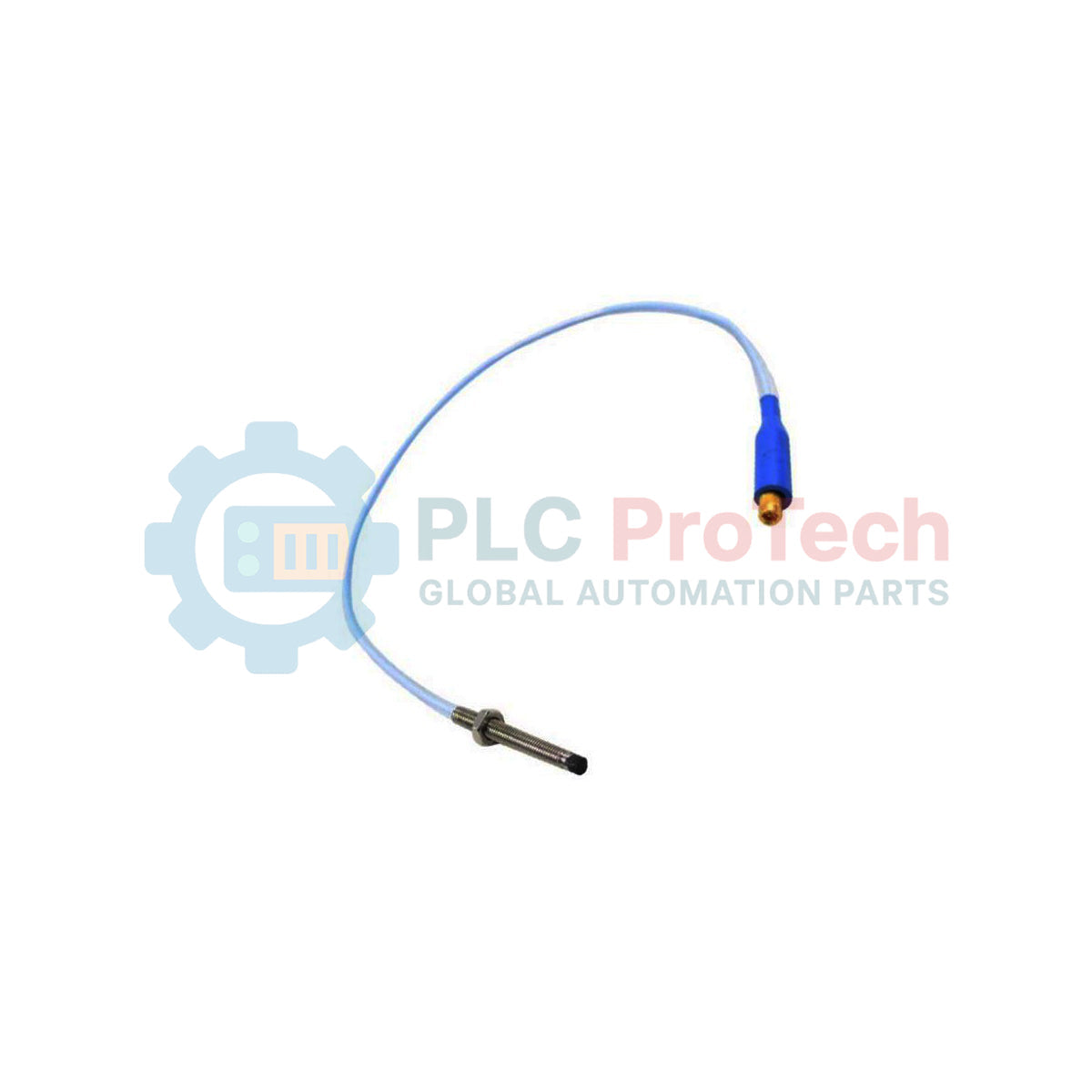

Para entornos con maquinaria crítica que requieren mediciones de proximidad de alta resolución en espacios reducidos, la Bently Nevada 330901-17-24-10-02-CN proporciona una sólida transducción por corrientes de Foucault. Esta sonda sin armadura funciona como componente principal del sistema 3300 NSv, calibrada específicamente para medir la vibración del eje, la posición radial y el empuje axial cuando las áreas objetivo son menores que los límites estándar de las sondas de 8 mm. Mediante una carcasa roscada de 1/4-28 UNF fabricada en acero inoxidable AISI 304, garantiza una alta integridad estructural y resistencia mecánica frente a la degradación ambiental, mientras que la punta de sulfuro de polifenileno (PPS) protege la bobina interna de la exposición química y térmica.
| Código de opción | Parámetro de configuración | Descripción de la especificación |
|---|---|---|
| 330901 | Referencia del modelo | Sonda 3300 NSv, rosca 1/4-28 UNF, sin armadura |
| 17 | Longitud sin rosca | 1,7 pulgadas (43,2 mm) |
| 24 | Longitud total de la carcasa | 2,4 pulgadas (61,0 mm) |
| 10 | Longitud total | 1,0 metro (39,4 pulgadas) |
| 02 | Tipo de conector y cable | Conector coaxial miniatura ClickLoc, cable estándar |
| CN | Aprobaciones de organismos | Certificaciones para áreas peligrosas específicas de China |
| Fabricante | Bently Nevada | ||
| Número de pieza | 330901-17-24-10-02-CN | ||
| Serie del sistema | Tamaño de rosca | 1/4-28 UNF | |
| Material de la punta de la sonda | Sulfuro de polifenileno (PPS) | ||
| Material de la carcasa de la sonda | Acero inoxidable AISI 304 (SST) | ||
| Tipo de conector | Conector coaxial miniatura ClickLoc | ||
| Rango de temperatura de funcionamiento | -34 °C a +177 °C (-30 °F a +351 °F) | ||
| Rango de temperatura de almacenamiento | -51 °C a +177 °C (-60 °F a +351 °F) | ||
| Peso neto de la sonda | 0,15 kg (0,33 lb) | ||
| Peso de envío (calculado) | 2,0 kg (4,4 lb) | ||
| País de origen | Estados Unidos (EE. UU.) |
| Pin / elemento de terminación | Asignación de funciones | Requisitos de cableado y aislamiento |
|---|---|---|
| Conductor central ClickLoc | Señal de RF / Ruta de RF activa | Se conecta al conductor interno del cable de extensión 3300 NSv Proximitor. Debe mantenerse limpio. |
| Carcasa exterior ClickLoc | Blindaje de RF / Retorno de señal | Ruta de tierra. El blindaje debe aislarse de las estructuras intermedias de la máquina para evitar bucles de tierra. |
La sonda 3300 NSv (sistema estrecho) tiene un perfil de calibración de frecuencia diferente al de los transductores 3300 XL estándar de 5 mm u 8 mm. Debe emparejarse exclusivamente con un sensor Proximitor 3300 NSv (número de pieza 330900). Conectar esta sonda a un Proximitor que no sea NSv provocará importantes errores de escala de calibración y salidas de voltaje no válidas. Tenga en cuenta que los sistemas 3300 NSv están diseñados para funcionar en rangos lineales más pequeños (normalmente 1.0 mm o 40 mils) en comparación con los sistemas estándar de 8 mm.
Debido a que el 3300 NSv está optimizado para geometrías restringidas, el diámetro objetivo debe ser de al menos 9.5 mm (0.375 pulgadas) para lograr una salida de voltaje lineal. Si la sonda se instala frente a objetivos más pequeños o cerca de paredes laterales, asegúrese de que la holgura mecánica sea al menos igual al diámetro de la punta de la sonda para evitar interferencias de las paredes laterales (diafonía) o una deriva grave de la calibración. La expansión térmica del cuerpo de la sonda de AISI 304 también debe calcularse en entornos de alta temperatura para evitar la deriva mecánica del cero.
La limpieza del conector ClickLoc durante la instalación es fundamental. Las películas microscópicas de aceite o la humedad en los contactos del conector pueden degradar la ruta de RF de alta frecuencia, lo que se manifiesta como ruido de alta frecuencia o "picos" en el monitor de vibración. Use un limpiador de contactos sin residuos y selle la conexión con cinta autovulcanizante o un kit protector de conectores si la unión se encuentra en un entorno con neblina de aceite.
