Descripción

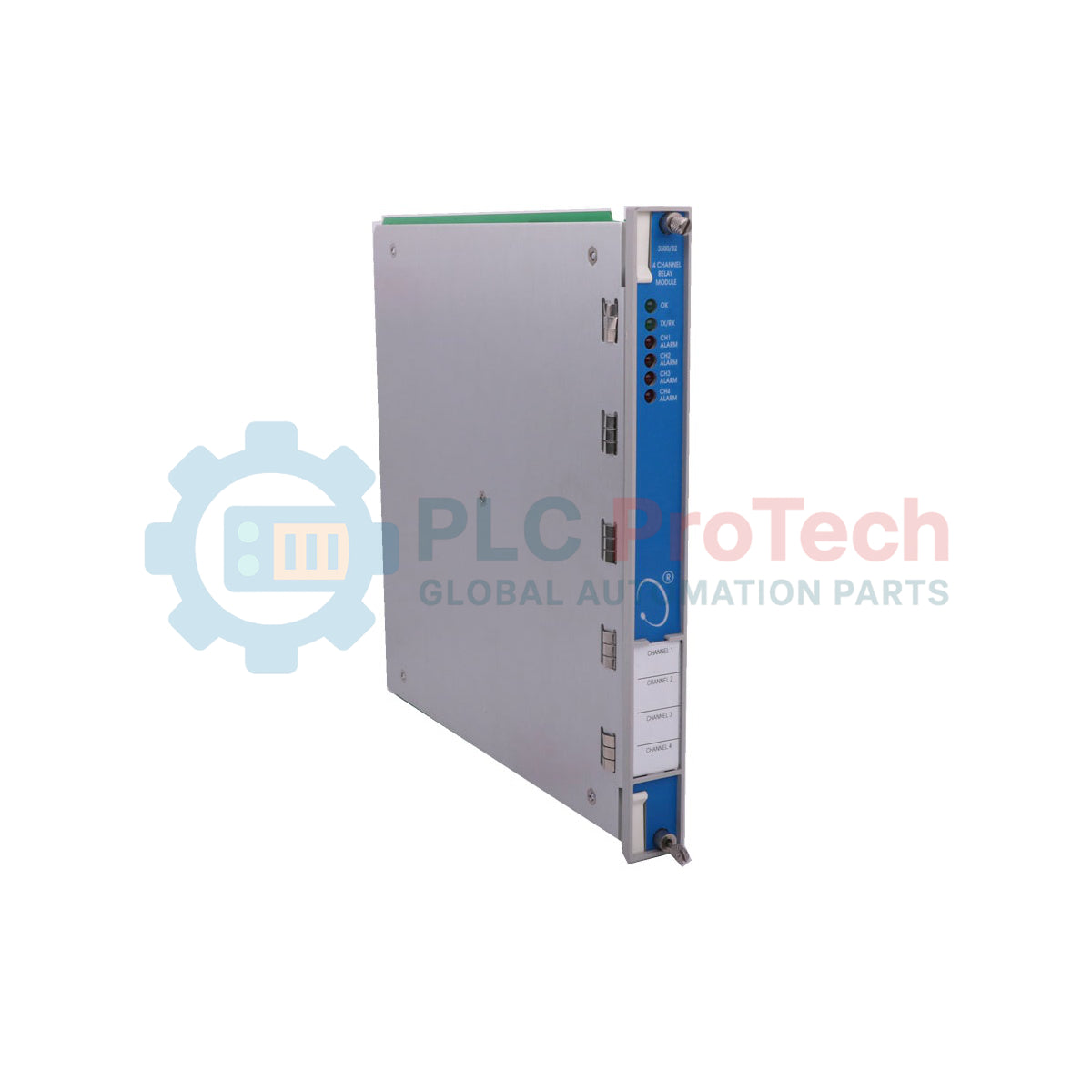

El Bently Nevada 3500/32-01-00, que proporciona salidas de relé de alarma programables dentro del marco de protección de maquinaria, funciona como una interfaz de relé de 4 canales altamente fiable para el sistema de protección de maquinaria 3500. Esta configuración consta del módulo de control de repuesto 149986-02 y del módulo de salida de relé de repuesto 125720-02. Cada canal puede programarse de forma independiente con ecuaciones lógicas para activar apagados o secuencias de alerta basadas en las entradas de estado de los módulos de monitorización adyacentes del bastidor. El sistema utiliza la conectividad integrada de su panel posterior para evitar las latencias de comunicación externas y ejecutar operaciones críticas de seguridad con precisión determinista.
Características principales
- Cuatro salidas de relé SPDT (unipolares de dos posiciones) totalmente independientes y programables mediante software.
- Diseño modular que divide el procesamiento lógico (módulo de control) y las interfaces de conexión física (módulo de E/S).
- Lógica de votación altamente configurable (combinaciones AND, OR y de tipo notario), definida mediante el software de configuración del bastidor 3500.
- Los indicadores LED integrados en el panel frontal muestran en tiempo real el estado OK y el estado de activación de cada relé.
- Admite configuraciones de cableado normalmente energizadas (desenergizar para disparar) o normalmente desenergizadas (energizar para disparar).
Aplicaciones industriales
- Sistemas de disparo de emergencia y apagado por sobrevelocidad de turbinas.
- Enclavamientos de seguridad para compresores alternativos y centrífugos.
- Lazos de control auxiliares para grandes ventiladores y sopladores industriales.
- Gestión de alarmas de temperatura de los devanados de generadores y motores.
Especificaciones técnicas
| Parámetro |
Valor de especificación |
| Fabricante |
Bently Nevada |
| Número de modelo |
3500/32-01-00 |
| Tarjetas de componentes |
149986-02 (módulo de control) + 125720-02 (módulo de E/S) |
| Número de canales |
4 relés SPDT |
| Capacidad nominal de los contactos del relé (resistiva) |
5 A a 240 V CA (50/60 Hz) / 5 A a 30 V CC |
| Consumo de energía |
5,8 vatios (típico) |
| Opción de homologaciones de organismos |
-00 (Ninguna) |
| Vida útil prevista del relé |
100.000 ciclos con carga nominal |
| Temperatura de funcionamiento |
-30 °C a +65 °C |
| País de origen |
EE. UU. |
| Peso de envío (calculado) |
2,20 kg |
| Dimensiones del paquete (calculadas) |
29,2 cm x 15,4 cm x 10,2 cm |
Conexión del cableado y asignaciones de terminales
| Designación de terminales |
Canal del relé |
Asignación de funciones |
| Canal 1 - NC / COM / NO |
Relé 1 |
Contactos normalmente cerrado / común / normalmente abierto |
| Canal 2 - NC / COM / NO |
Relé 2 |
Contactos normalmente cerrado / común / normalmente abierto |
| Canal 3 - NC / COM / NO |
Relé 3 |
Contactos normalmente cerrado / común / normalmente abierto |
| Canal 4 - NC / COM / NO |
Relé 4 |
Contactos normalmente cerrado / común / normalmente abierto |
Perspectivas de ingeniería empírica
Modelos alternativos y compatibilidad
El 149986-02 es el reemplazo funcional directo y modernizado de revisiones antiguas de tarjetas de control, como la 125712-01. Al sustituir componentes individuales en lugar del conjunto completo 3500/32, confirme que la versión de firmware programada en el 149986-02 sea compatible con el panel posterior del bastidor existente y con la versión del software de configuración del sistema 3500.
Errores de aplicación y notas de ingeniería
Al conmutar cargas inductivas (como solenoides de interbloqueo de servicio pesado o contactores auxiliares intermedios), la descarga del arco eléctrico en los contactos puede provocar la soldadura de estos o generar interferencias electromagnéticas que alteren los canales de monitorización adyacentes. Los ingenieros de sistemas deben instalar supresores RC externos o diodos de rueda libre en paralelo con la carga inductiva para proteger los contactos del relé frente a picos transitorios de alta tensión.
Consejos de puesta en servicio y cableado
Asegúrese de auditar cuidadosamente el estado de los relés durante la secuencia de arranque del bastidor. Configurados como «Normalmente energizados», estos relés cambiarán momentáneamente de estado cuando se aplique alimentación al bastidor. Las líneas críticas de apagado deben estar interbloqueadas o derivadas temporalmente durante el ciclo de encendido para evitar disparos espurios de la maquinaria.
Directrices de instalación
ADVERTENCIA CRÍTICA
No intercambie en caliente el módulo de E/S 125720-02 si hay alta tensión presente en cualquiera de los terminales de campo. Aísle completamente y desenergice todas las líneas de relé conectadas antes de retirar el módulo de E/S de la parte posterior del bastidor para evitar arcos eléctricos peligrosos o lesiones catastróficas al personal.
1
Apague el bastidor 3500 y desconecte todas las conexiones de alimentación de campo vinculadas a los bloques de terminales 125720-02.
2
Deslice la tarjeta de control 149986-02 en la ranura designada desde la parte frontal del bastidor hasta que las palancas extractoras encajen.
3
Alinee y deslice el módulo de E/S 125720-02 en la ranura correspondiente de la parte posterior del bastidor y apriete firmemente ambos tornillos de fijación.
4
Conéctese al sistema mediante el software de configuración del bastidor 3500 para asignar canales y cargar el perfil de validación lógica.
