Bently Nevada 82365-01 Relés de epoxi dobles

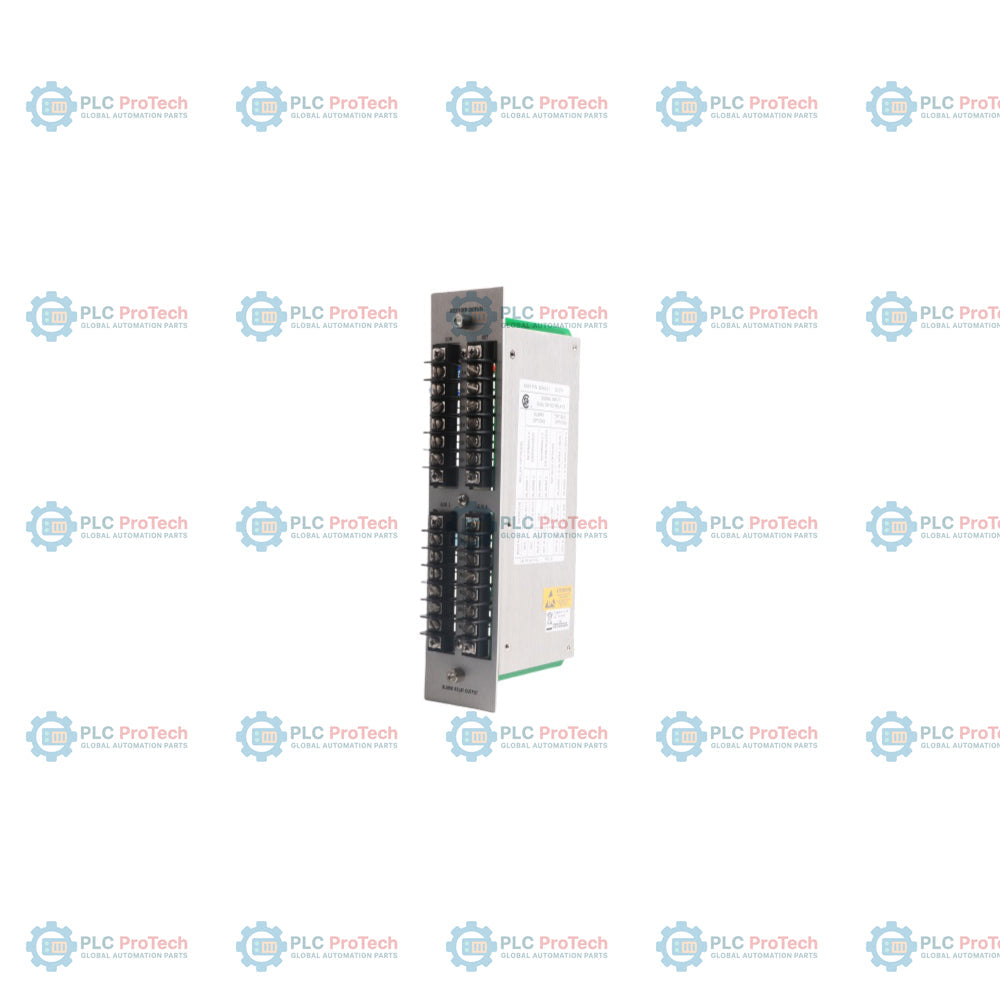

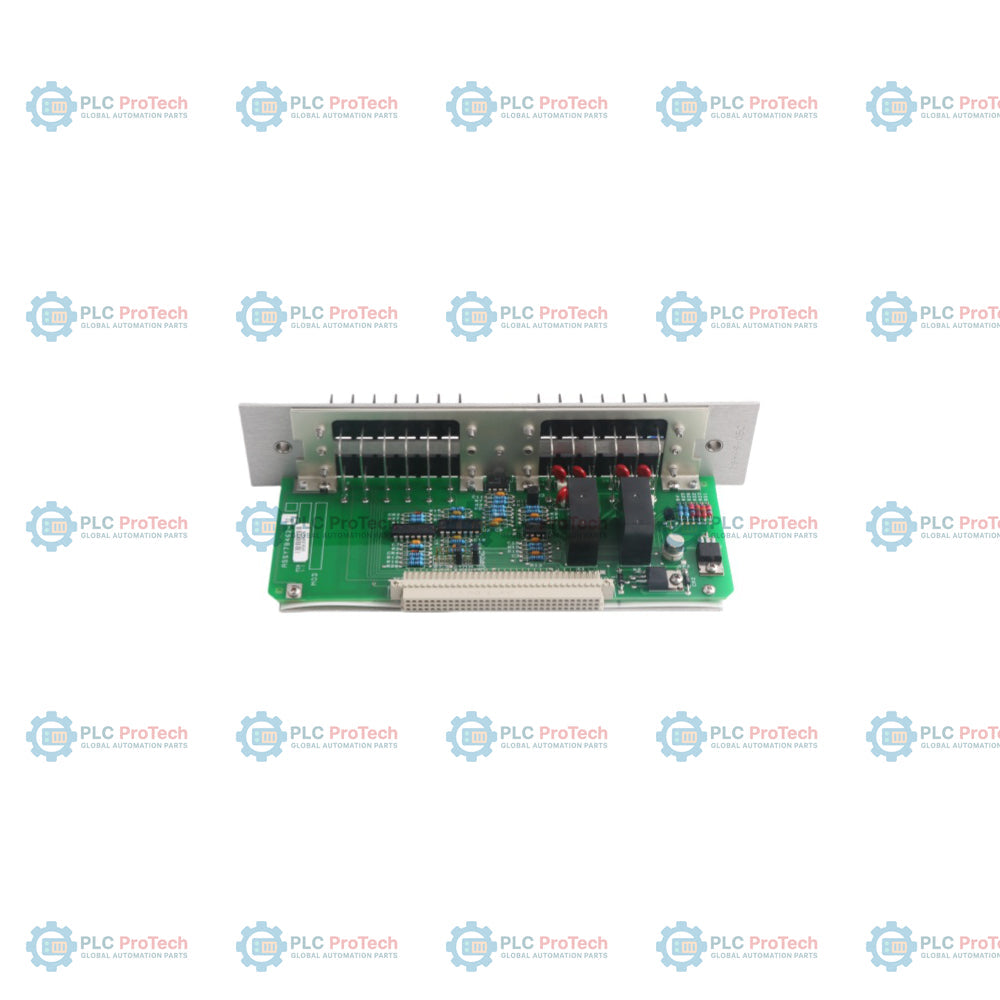

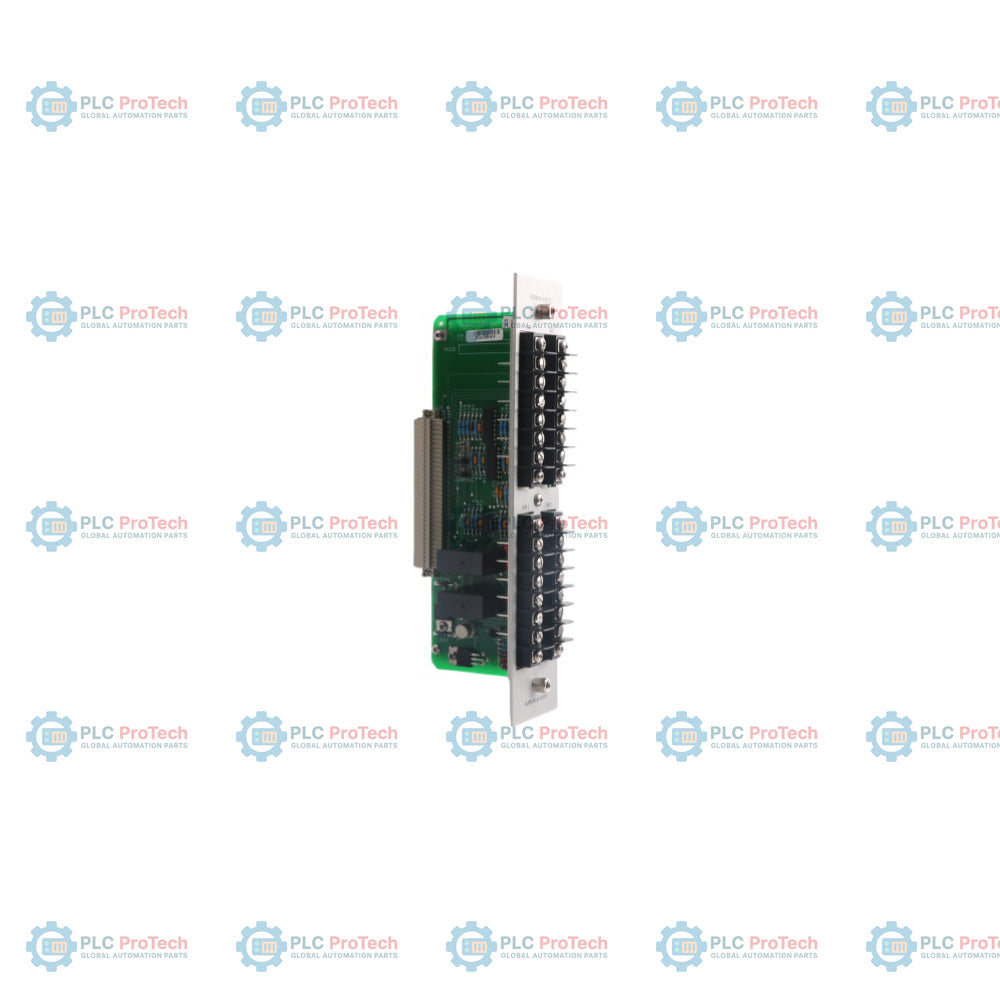

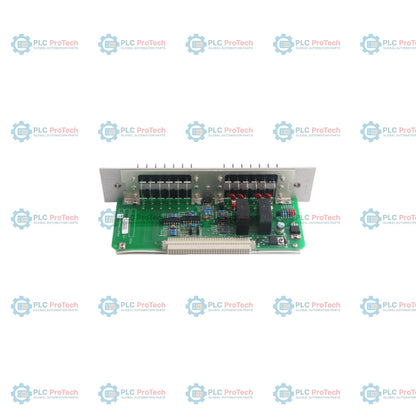

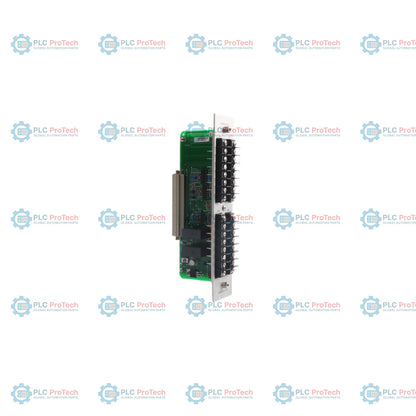

El conjunto del módulo de relés de alarma 82365-01 es un componente de hardware de montaje posterior y doble canal, diseñado específicamente para el sistema de protección de maquinaria Bently Nevada 3300. Ubicado directamente detrás de los monitores individuales de maquinaria en el panel posterior del bastidor de instrumentos 3300, el módulo convierte los cambios de estado de alerta y peligro del monitor electrónico en salidas de contactos físicos mediante dos unidades de relé selladas con epoxi. Esta construcción doble sellada con epoxi proporciona una alta resistencia a los contaminantes atmosféricos, la oxidación y la entrada de humedad, garantizando un aislamiento galvánico sólido y una conmutación fiable para circuitos externos de parada de maquinaria, sistemas de control distribuido (DCS) o sistemas de parada de emergencia (ESD). Se requiere al menos una configuración de módulo de relés de alarma por cada envolvente del sistema 3300 para gestionar la lógica crítica de protección de la máquina.

Especificaciones del hardware

Notas de ingeniería

• Los dos relés de epoxi funcionan mediante una lógica de control directa accionada por el monitor 3300 montado en la parte frontal, conmutando de estado inmediatamente cuando se superan los umbrales de alerta o peligro.
• El encapsulado con epoxi aísla los contactos eléctricos internos de los elementos corrosivos ambientales industriales, minimizando la degradación de la resistencia de contacto durante ciclos de vida prolongados.
• Este módulo sirve como conjunto de repuesto estándar; para aplicaciones que requieren cumplimiento explícito de zonas ATEX, debe utilizarse en su lugar la variante de opción con certificación europea designada.
• Asegúrese de que la alineación de la ranura del bastidor coincida con la configuración del monitor asociado para evitar errores de asignación lógica entre canales en el bus del panel posterior.

Directrices de campo

• Desenergice completamente la fuente de alimentación del chasis del sistema 3300 antes de insertar o retirar el módulo de relés montado en la parte posterior, para evitar arcos de tensión transitorios en el panel posterior.
• Dirija todo el cableado externo de control y salida de alarma a través de regletas de terminales dedicadas, manteniendo una separación física clara entre las señales de transductores de baja tensión y los circuitos de conmutación de relés de alta tensión.
• Asegúrese de que las conexiones del cableado de campo a los terminales de los relés no superen las capacidades máximas especificadas de corriente y tensión de los contactos, para evitar la soldadura permanente de los contactos o fallos en las pistas de la placa del módulo.
• Verifique la integridad de los rieles guía del chasis posterior durante la instalación para garantizar que los pines del módulo queden completamente asentados y alineados en los conectores del panel posterior.

Preguntas frecuentes técnicas y de adquisición

P: ¿Dónde se instala exactamente el módulo de relés 82365-01 dentro del sistema de monitorización de maquinaria?

R: El módulo se instala en el panel posterior del bastidor Bently Nevada 3300, directamente detrás del monitor específico cuya lógica de alarma está destinado a emitir.

P: ¿Se puede utilizar directamente este número de pieza como repuesto en una planta industrial que requiere certificación ATEX?

R: No, el 82365-01 es el conjunto de repuesto estándar aprobado para aplicaciones no ATEX; las configuraciones para áreas peligrosas requieren solicitar la opción específica con certificación ATEX indicada en el manual del sistema.

P: ¿Funciona un sistema de monitorización 3300 para proteger la maquinaria sin ningún módulo de relés instalado?

R: Aunque los indicadores del panel frontal mostrarán los valores, debe instalarse al menos un módulo de relés por sistema para proporcionar los cierres de contacto físicos necesarios para accionar los circuitos externos de parada de emergencia y alerta.
