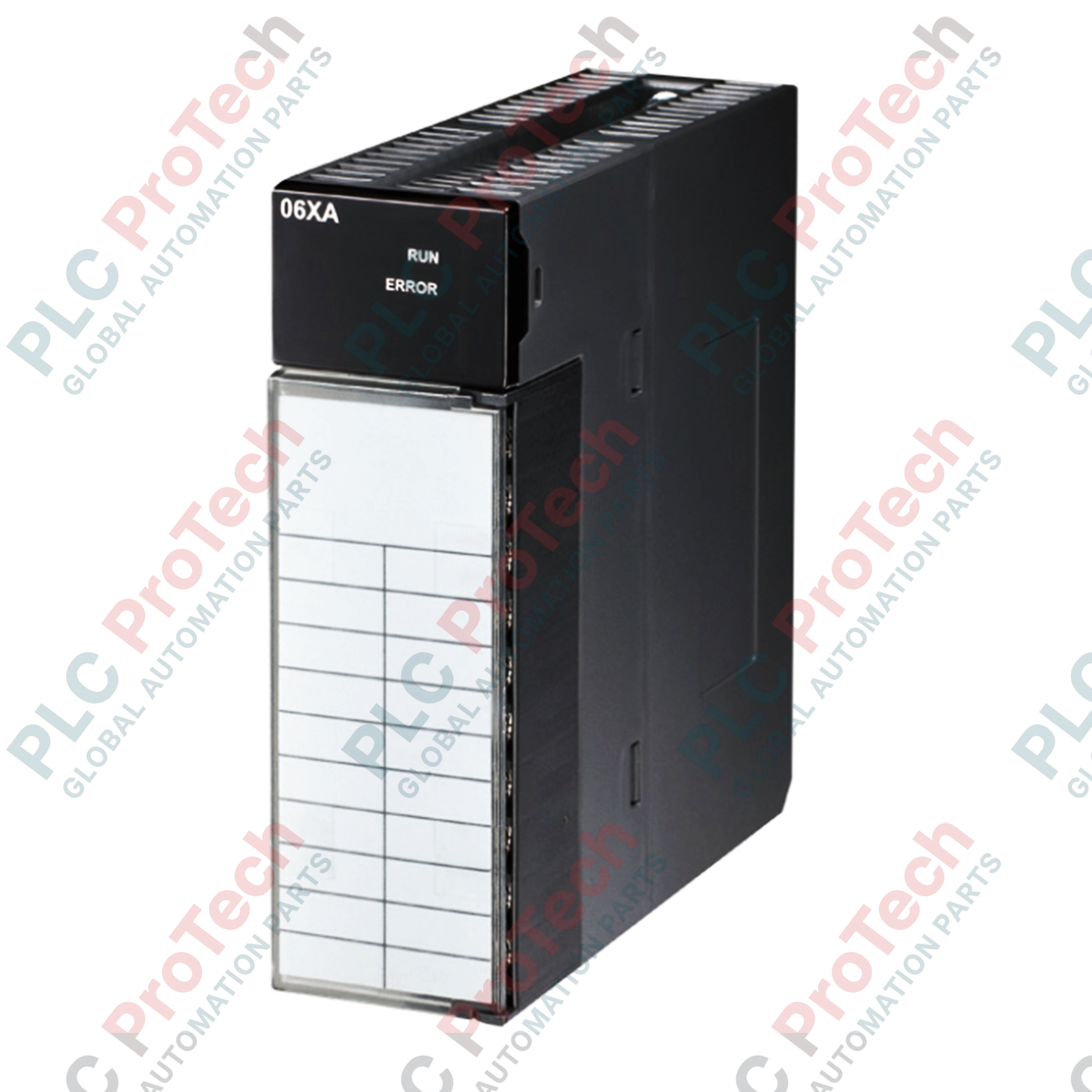

Delta Electronics AH06XA-5A AH Series Analog I/O Module

Descripción

Diseñado para facilitar la integración precisa de señales en arquitecturas de automatización industrial, el Delta Electronics AH06XA-5A funciona como una interfaz analógica mixta de alta densidad para la plataforma PLC de alto rendimiento de la serie AH. Este módulo combina entradas y salidas analógicas en una única unidad física, lo que permite a los integradores de sistemas minimizar el espacio del bastidor mientras mantienen una fidelidad de señal excepcional. Gracias a su diseño de señal aislada, la unidad evita que los bucles de tierra y las interferencias eléctricas dañen la lógica interna sensible del sistema. Los diagnósticos integrados, los LED de estado y el bloque de terminales JIS extraíble garantizan una implementación rápida y un mantenimiento simplificado durante las operaciones prolongadas en campo.

Características

• Arquitectura mixta de alta densidad con 4 entradas analógicas y 2 salidas analógicas.
• Configuración de entrada flexible compatible con múltiples rangos de tensión (0-5 V, 1-5 V, ±5 V, 0-10 V, ±10 V) y corriente (0-20 mA, 4-20 mA, ±20 mA).
• Canales de salida configurables compatibles con rangos de tensión (0-5 V, 1-5 V, ±5 V, 0-10 V, ±10 V) y corriente (0-20 mA, 4-20 mA).
• Conversión de hardware de alta resolución de 16 bits para una representación detallada de las variables del proceso.
• Alta velocidad de conversión de 150 microsegundos por canal para gestionar lazos de control dinámicos.
• Admite el intercambio en caliente del sistema para permitir la sustitución del módulo sin apagar el sistema.
• Configuración a prueba de fallos que conserva el último valor de salida ordenado al apagarse la CPU.

Aplicaciones

• Lazos de control de procesos químicos y petroquímicos (transmisores de caudal, presión y temperatura).
• Sistemas de aireación, bombeo y dosificación química para agua y aguas residuales.
• Supervisión ambiental de sistemas HVAC y automatización de edificios.
• Posicionamiento de máquinas herramienta multieje y referencia de velocidad de variadores de frecuencia.

Especificaciones técnicas

Información de ingeniería basada en pruebas empíricas

Modelos alternativos y compatibilidad

El AH06XA-5A ofrece una alternativa que ahorra espacio frente al uso de módulos independientes AH04AD-5A (entrada analógica) y AH04DA-5A (salida analógica). Al sustituir módulos independientes por este módulo mixto de E/S, tenga en cuenta que debe reconfigurar la posición del backplane del PLC y la asignación de E/S en ISPSoft. Es 100 % compatible con todos los backplanes principales y de extensión estándar de la serie AH. Asegúrese de que el firmware de la CPU esté actualizado para admitir configuraciones de intercambio en caliente de módulos mixtos antes de la puesta en servicio.

Errores de aplicación y notas de ingeniería

Al enrutar entradas y salidas en el mismo módulo, la gestión térmica dentro de la envolvente es fundamental. Un cableado de alta densidad puede restringir el flujo de aire por convección. Mantenga aislados los lazos de corriente; compartir una línea de retorno común para sensores de entrada activos y salidas de posicionadores de válvulas de control de alta potencia puede causar problemas de ruido en modo común que reduzcan la precisión real por debajo del umbral teórico de 16 bits del hardware.

Consejos de puesta en marcha y cableado

Utilice siempre cables de par trenzado con doble apantallamiento (STP) tanto para las líneas analógicas de entrada como de salida. Conecte las pantallas de los cables a tierra en un único punto (normalmente la barra de puesta a tierra del armario) para evitar corrientes de tierra circulantes. El bloque de terminales JIS extraíble permite realizar el precableado; sin embargo, asegúrese de que los tornillos de los terminales estén apretados con el par especificado por el fabricante original para evitar derivas de señal inducidas por vibraciones a nivel de milivoltios/miliamperios.
